ISODUC PVC 368 Grey

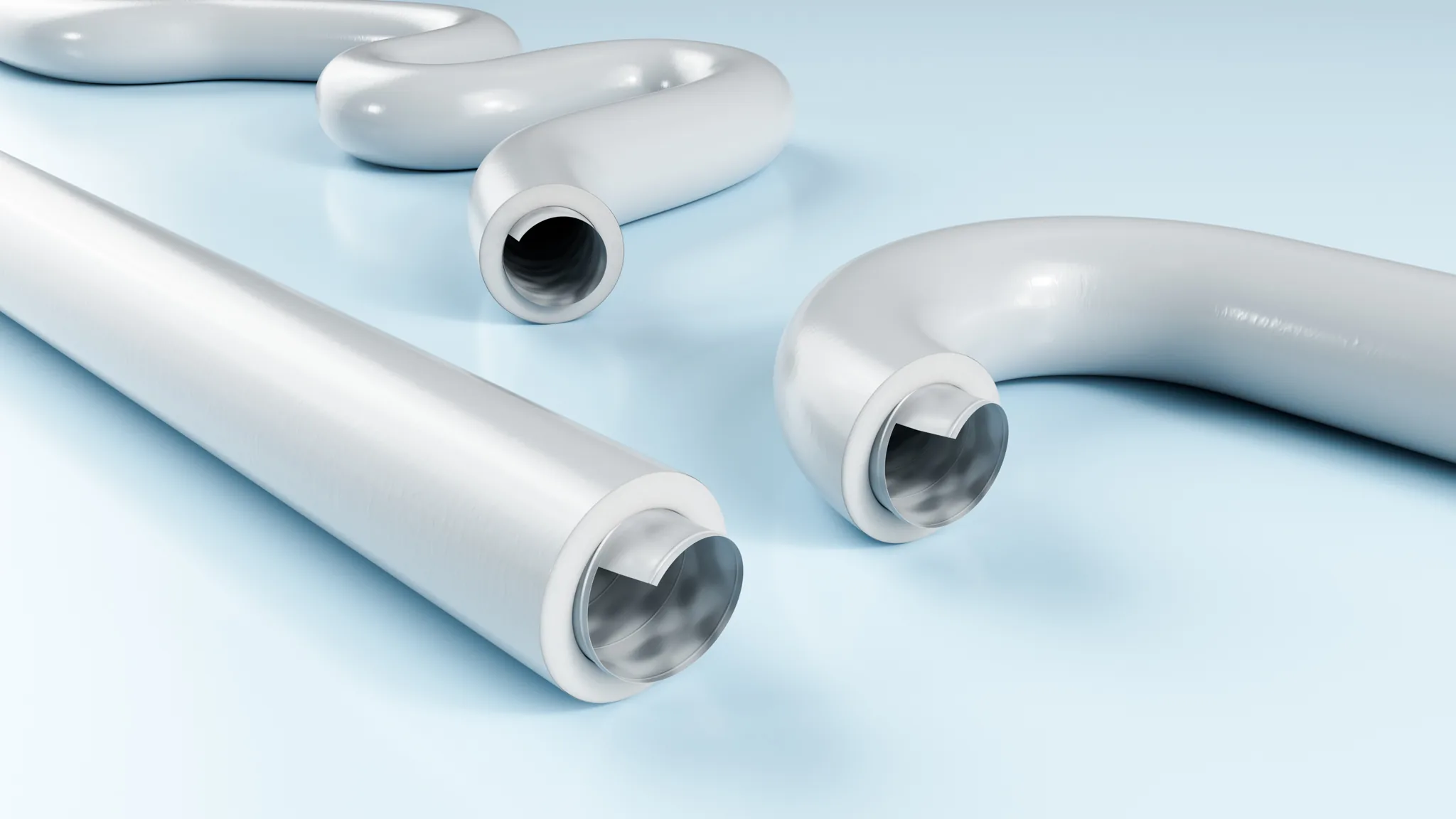

ISODUC PVC 368 Grey to klasyczna szara odmiana PVC do standardowych instalacji wentylacyjnych w biurach, obiektach handlowych, fabrykach i budynkach instytucjonalnych. Z klasyfikacją ogniową i wysoce elastyczna.
Pobierz kartę techniczną (PDF)
- EN 13501-1 C-s1 d0
- Do 140 C
- Wysokoelastyczny
- Ściśliwy 10:1
- RoHS
- Izolacja termiczna i akustyczna
Dlaczego ten wąż?
ISODUC PVC 368 Grey łączy klasyfikację ogniową według EN 13501-1 klasa C-s1 d0 z wysoką elastycznością i niską masą, czyli trzy właściwości rzadko spotykane w jednym produkcie. C-s1 d0 oznacza ograniczony udział w pożarze, niską emisję dymu i brak płonących kropli, co ma decydujące znaczenie dla wentylacji w budynkach użyteczności publicznej i instalacjach przemysłowych.

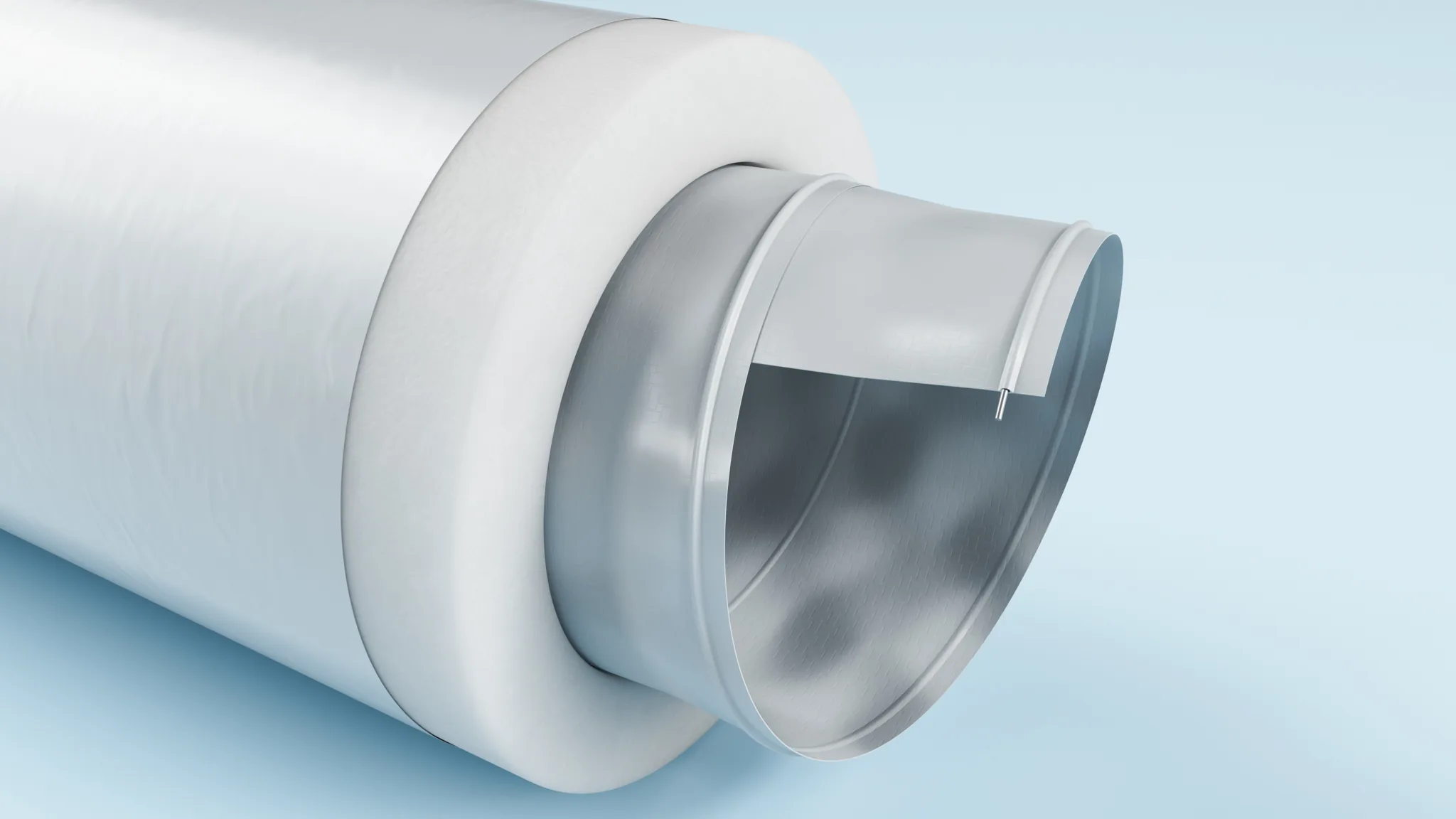

Wzmocnienie ze stali sprężynowej jest osadzone w laminacie PVC, co daje wężowi szczelną, gładką powierzchnię wewnętrzną, a zarazem zewnętrzną odporność na uderzenia i ścieranie podczas instalacji. Konstrukcja pozwala na stopień kompresji 6:1: wąż zajmuje mało miejsca, gdy nie jest używany, i można go rozciągnąć do docelowych długości na miejscu.
ISODUC PVC 368 Grey stosuje się typowo do izolacji termicznej wokół gorących mediów: odzysk ciepła, chłodzenie z gorącymi płynami procesowymi oraz maszynownie okrętowe.
Gdzie znajduje zastosowanie
Wąż znajduje się zazwyczaj między wentylatorem, agregatem chłodniczym lub filtrem procesowym a kanałem odciągowym albo punktem wyrzutu. W instalacjach HVAC pełni rolę elastycznego łącznika, który tłumi drgania wentylatora, a jednocześnie pozwala na naturalny ruch poszczególnych komponentów bez naruszania szczelności układu.
W centrach danych i laboratoriach często spotyka się go w zimnych i gorących korytarzach wokół serwerów i szaf testowych, gdzie rekonfiguracja sztywnych kanałów byłaby nieopłacalna. Klasa ogniowa C-s1 d0 oznacza niską emisję dymu i brak rozprzestrzeniania płomienia, co spełnia wymagania budowlane wielu krajów dla budynków instytucjonalnych.
Na placach budowy stosuje się go do tymczasowego osuszania, odzysku ciepła lub chłodzenia podczas prac wykończeniowych, ale także jako rozwiązanie stałe, gdy gotową instalację trzeba móc zdemontować i przenieść bez specjalnych narzędzi. Wysoka ściśliwość (10:1 dla ALU-PES, 6:1 dla PVC) ułatwia przechowywanie na rolce.
ISODUC potocznie nazywany jest wężem klimatyzacyjnym, wężem wentylacyjnym lub wężem HVAC.
Specyfikacja techniczna
Specyfikacje obowiązują zgodnie z kartą techniczną producenta. Pola bez wartości (myślnik) nie są podane w karcie technicznej.
| Materiał | Laminat PVC |
|---|---|
| Kolor | szary |
| Konstrukcja ścianki | Laminat PVC ze wzmocnieniem ze stali sprężynowej zatopionym w ściance |
| Materiał spirali | Drut ze stali sprężynowej zatopiony w ściance |
| Temperatura | −10°C do +80°C |
| Ciśnienie maksymalne | 200 mmH2O |
| Kompresja | 6:1 |
| Maks. prędkość powietrza | 30 m/s |
| Klasa ogniowa | EN 13501-1 klasa C-s1, d0 |
| Medium | Gaz (powietrze) |
Wymiary i zamawianie
Tabela wymiarów przedstawia standardowe warianty, w których produkowany jest ISODUC. Często możliwe są dodatkowe wymiary. W przypadku szczególnych wymagań prosimy o kontakt.
| Ø wewn. |
Promień gięcia |
Maks. długość |
Masa |
Nr artykułu |
|---|---|---|---|---|
| 76 | 46 | 10 | 0,25 | 36800763500 |
| 82 | 49 | 10 | 0,28 | 36800823500 |
| 102 | 61 | 10 | 0,31 | 36801023500 |
| 127 | 76 | 10 | 0,37 | 36801273500 |
| 152 | 91 | 10 | 0,45 | 36801523500 |
| 160 | 96 | 10 | 0,47 | 36801603500 |
| 180 | 108 | 10 | 0,52 | 36801803500 |
| 203 | 122 | 10 | 0,62 | 36802033500 |
| 254 | 152 | 10 | 0,48 | 36802543500 |
| 305 | 183 | 10 | 0,92 | 36803053500 |
| 315 | 189 | 10 | 0,88 | 36803153500 |
| 356 | 214 | 10 | 1 | 36803563500 |
| 406 | 244 | 10 | 1,12 | 36804063500 |
| 457 | 274 | 10 | 1,33 | 36804573500 |
| 508 | 305 | 10 | 1,48 | 36805083500 |
| 610 | 366 | 10 | 1,77 | 36806103500 |
Węże ISODUC są produktami wentylacyjnymi/niskociśnieniowymi; wartości ciśnienia podawane są jako maksymalne ciśnienie H2O w mmH2O, a nie jako ciśnienie robocze w bar. Ściśliwość i maksymalna prędkość powietrza są określone przez producenta przy 20 C. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.
Normy i zgodność
Wąż jest produkowany zgodnie z następującymi normami i dyrektywami. Specyfikacje obowiązują według karty technicznej producenta z dnia 13.04.2026.
- EN 13501-1:2018, klasa C-s1, d0. Klasyfikacja ogniowa wyrobów budowlanych. C-s1 d0 oznacza ograniczony udział w pożarze, niskie wydzielanie dymu i brak płonących kropli.
- Dyrektywa RoHS (2011/65/UE). Ograniczenie stosowania substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym; deklaracja producenta dostępna.
- REACH (WE 1907/2006). Rejestracja, ocena i udzielanie zezwoleń w zakresie substancji chemicznych; deklaracja zgodności producenta dostępna.
- Dyrektywa 2014/35/UE (niskonapięciowa). Ma zastosowanie pośrednio przy integracji w instalacjach z elementami pod napięciem.
- DIN 4102-1. Niemiecka klasyfikacja ogniowa, często wymagana jako układ odniesienia w budynkach użyteczności publicznej.
- ISO 9001 (zarządzanie jakością). System zarządzania jakością producenta jest certyfikowany zgodnie z ISO 9001.
- EN ISO 6944. Badanie ogniowe kanałów wentylacyjnych. ISODUC może być stosowany w zatwierdzonych systemach wentylacyjnych, w których wymagana jest ta norma.
Dokumentacja i pliki do pobrania
Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.
Pomoc w doborze materiału
Choć ten wąż nie podlega wymaganiom ATEX, te dwa artykuły dostarczają przydatnej wiedzy o rezystancji elektrycznej i bezpieczeństwie przemysłowym. Ma to znaczenie, jeśli wąż zostanie później połączony z urządzeniami elektrycznymi lub będzie używany w środowiskach mieszanych:
Niewidzialne najsłabsze ogniwo
Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.
Poznaj swoje omy
Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.
Branże, w których jest stosowany
Seria ISODUC jest przeznaczona do zastosowań klimatyzacyjnych, wentylacyjnych i izolacyjnych, w których klasyfikacja ogniowa, elastyczność i łatwy montaż muszą iść w parze. Węże stosuje się w instalacjach komercyjnych, przemysłowych i instytucjonalnych w różnych sektorach.
W segmentach HVAC i budownictwa niska masa i wysoka elastyczność węża umożliwiają szybki montaż wokół komponentów, kolan kanałów i w ciasnych pomieszczeniach technicznych. Klasyfikacja ogniowa według EN 13501-1 oznacza, że wąż można stosować wszędzie tam, gdzie europejskie przepisy budowlane wymagają trudnopalnych elementów wentylacyjnych.
W centrach danych, szpitalach i laboratoriach wąż pracuje często przy wysokich wymaganiach dotyczących jakości powietrza, akustyki i kontroli termicznej. Wariant antybakteryjny zapewnia dodatkową ochronę przed rozwojem bakterii na powierzchniach narażonych na kondensację, a wariant dźwiękoizolacyjny znacząco redukuje hałas przy wentylatorach i agregatach chłodniczych.
W instalacjach morskich i przemysłowych wąż czerpie swoją wytrzymałość ze wzmocnienia ze stali sprężynowej i wysoce ściśliwej konstrukcji (do 10:1): zajmuje niewiele miejsca, gdy nie jest używany, i dopasowuje się do tras, które w innym przypadku wymagałyby czterech oddzielnych złączek i pudełka kolanek.
Długości i zestawy na zamówienie
Wąż może być dostarczony pocięty na żądane długości. Standardową długość podaną w tabeli można po uzgodnieniu uzupełnić o krótsze odcinki lub rolki ciągłe.
W Particulair chętnie doradzamy w zakresie montażu, połączeń i integracji w wykonaniu o klasyfikacji ogniowej. Wystarczy przesłać nam szkic zastosowania, a ocenimy właściwy wariant i długość.
Najczęściej zadawane pytania
Jakie normy spełnia ISODUC?
Wąż jest sklasyfikowany zgodnie z EN 13501-1:2018 w klasie C-s1 d0 (klasyfikacja ogniowa wyrobów budowlanych) i jest wolny od substancji objętych dyrektywą RoHS. Warianty PVC i ALU-PES są trudnopalne. Pozostałe normy wymieniono w tabeli powyżej.
Czy mogę używać ISODUC w budynkach użyteczności publicznej?
Tak, klasyfikacja C-s1 d0 oznacza niską emisję dymu i brak rozprzestrzeniania płomienia, co spełnia wymagania przepisów budowlanych w większości krajów europejskich. Zawsze należy sprawdzić wymagania lokalnych organów dla konkretnej instalacji, ponieważ mogą one uzupełniać EN 13501-1 o dodatkowe certyfikaty.
Jaka jest różnica między wariantem ALU-PES a PVC?
ALU-PES (laminat aluminiowo-poliestrowy) nadaje się do wysokich temperatur do 140°C i ma ściśliwość 10:1, lepszy do odzysku ciepła, chłodzenia gorących mediów i zastosowań morskich. PVC jest elastyczny od −10°C do +80°C, ma ściśliwość 6:1 i lepiej sprawdza się w standardowej wentylacji, centrach danych i budynkach komercyjnych. Oba warianty mają klasyfikację ogniową.
Czy wąż może być dostarczony w długościach innych niż wymienione?
Tak. Standardową długość rolki z tabeli można uzupełnić o krótsze odcinki lub rolki ciągłe po uzgodnieniu. Wystarczy przesłać nam szkic zastosowania, a dobierzemy właściwy wariant i długość do zadania.
Jakie złącza są zalecane do ISODUC?
Wąż łączy się zazwyczaj opaskami ślimakowymi, opaskami zaciskowymi lub dedykowanymi połączeniami kołnierzowymi HVAC, w zależności od ciśnienia i średnicy. Chętnie doradzamy w doborze kompatybilnych złączy i możemy dostarczyć kompletne zestawy.
Jak długo wytrzymuje ISODUC?
Żywotność zależy od obciążenia, temperatury i narażenia na UV. Przy normalnym użytkowaniu HVAC wewnątrz budynków, w temperaturze pokojowej do 50°C, typowa żywotność wynosi 10-15 lat. Przy ciągłej pracy blisko górnej granicy temperatury żywotność się skraca, a wąż należy kontrolować co roku.
Czy wariant PVC można stosować w temperaturach powyżej 80 C?
Nie, laminat PVC nie powinien być narażony na temperatury powyżej 80°C w pracy ciągłej. Jeśli zastosowanie wymaga wyższej temperatury, należy wybrać wariant ALU-PES (do 140°C). W razie wątpliwości chętnie doradzamy.
Jak przechowywać wąż?
Przechowywać w suchym, ciemnym miejscu w temperaturze pokojowej. Wąż można ścisnąć do określonego stopnia ściśliwości bez uszkodzenia. Podczas przechowywania unikać bezpośredniego światła UV i kontaktu z rozpuszczalnikami. Wąż jest zazwyczaj dostarczany w rolce.
