Trudnopalne

PROTAPE® PVC 371 GREY (XLD)

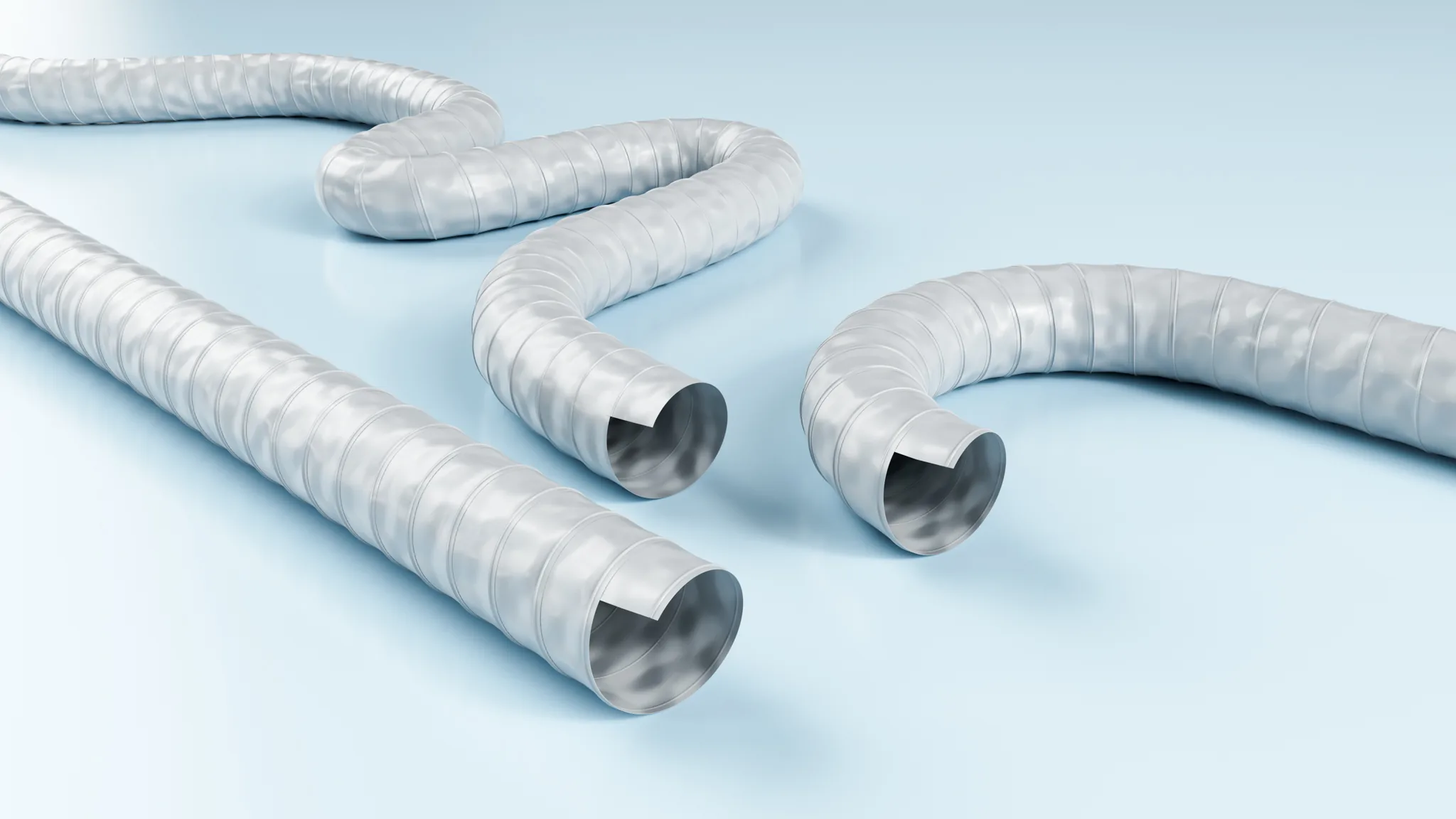

Wysoce elastyczny wąż wentylacyjny z PVC z drutem ze stali sprężynowej osadzonym w ściance i wzmocnieniem tkaniną. Szary wariant XLD do systemów klimatyzacji. Dopuszczenia FMVSS 302 (amerykańska norma motoryzacyjna) i EN 13501-1 B-s2, d0. Ściśliwy 10:1, najwyższy stopień kompresji w serii. Praca od −10°C do +80°C, krótkotrwała wartość szczytowa do +80°C. Zaprojektowany do zastosowań wentylacyjnych i odciągowych, gdzie wymagana jest trudnopalność.

Pobierz kartę techniczną (PDF)

EN 13501-1 B-s2, d0 od −10°C do +80°C Szczytowo +80°C Wzmocnienie tkaniną

Trudnopalny EN 13501-1 B-s2, d0
od −10°C do +80°C
Szczytowo +80°C
Wysokoelastyczny
Wzmocnienie tkaniną
Cięcie na wymiar

Dlaczego ten wąż?

PROTAPE® PVC 371 GREY (XLD) należy do serii PROTAPE® PVC 371, szeroko stosowanej rodziny trudnopalnych węży wentylacyjnych z drutem ze stali sprężynowej w ściance. Od pozostałych wariantów serii odróżnia go szare wykonanie XLD ze ściśliwością 10:1 i dopuszczeniem FMVSS 302.

Drut ze stali sprężynowej osadzony w ściance zapewnia stabilność kształtu i odporność na zginanie, w połączeniu z elastycznością ścianki PVC i odpornością wzmocnienia tkaniną na ścieranie. Rezultatem jest uniwersalny wąż wentylacyjny, który daje się zginać i zarazem trzyma kształt; to ważne w instalacjach, w których wąż musi podążać za ruchomymi konstrukcjami lub złożonymi trasami rurociągów.

Gdzie znajduje zastosowanie

Wąż pracuje zazwyczaj w przemysłowych instalacjach wentylacyjnych i odciągowych, od mniejszych podłączeń maszyn po centralne systemy odciągowe. Elastyczność i trudnopalność to w większości instalacji parametry kluczowe.

W instalacjach HVAC pełni rolę połączenia między stałym orurowaniem a urządzeniami, tam gdzie temperatura może wahać się sezonowo, a wymagania organów ochrony przeciwpożarowej dotyczące materiałów muszą być spełnione.

Na co dzień mówimy o nim "trudnopalny wąż wentylacyjny": pierwszy wybór, gdy trzeba przemieszczać powietrze tak, aby ścianka węża sama nie stała się źródłem ognia.

Specyfikacja techniczna

Specyfikacja techniczna PROTAPE® PVC 371 GREY (XLD).

Materiał	Ścianka PVC, wzmocniona tkaniną, drut ze stali sprężynowej
Kolor	Szary
Temperatura	−10°C do +80°C
Temperatura (szczytowa)	+80°C
Trudnopalność	EN 13501-1 B-s2, d0
Zgodność	EN 13501-1 B-s2, d0, RoHS
Cięcie na wymiar	Tak
Grupa SKU producenta	3713500

Wymiary i zamawianie

Standardowe wymiary PROTAPE® PVC 371 GREY (XLD).

Wymiary oraz dane ciśnienia i podciśnienia dla PROTAPE® PVC 371 GREY (XLD)
Ø wewn. [mm]	Ø zewn. [mm]	Grubość ścianki [mm]	Promień gięcia [mm]	Maks. długość [m]	Masa [kg/m]	Nr artykułu
76	77,6	0,2	46	10	0,16	37100763500
82	84,96	0,2	49	10	0,18	37100823500
102	105	0,2	61	10	0,19	37101023500
127	130	0,2	76	10	0,23	37101273500
152	155	0,2	91	10	0,29	37101523500
160	163,4	0,2	96	10	0,3	37101603500
180	183,4	0,2	108	10	0,34	37101803500
203	206,4	0,2	122	10	0,36	37102033500
254	257,4	0,2	152	10	0,52	37102543500
305	308	0,2	183	10	0,62	37103053500
315	318,4	0,2	189	10	0,57	37103153500
356	359	0,2	214	10	0,64	37103563500
406	409,4	0,2	244	10	0,73	37104063500
457	461,16	0,2	274	10	0,78	37104573500
508	512,2	0,2	305	10	0,87	37105083500
610	614,2	0,2	366	10	1,04	37106103500

Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.

Normy i zgodność

PROTAPE® PVC 371 GREY (XLD) jest zgodny z:

EN 13501-1 B-s2, d0. Norma trudnopalności.
RoHS. Dyrektywa 2011/65/UE.
REACH (WE 1907/2006). Deklaracja REACH producenta jest dostępna do pobrania.

Dokumentacja i pliki do pobrania

Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.

Karta techniczna (Particulair) Nasza 4-stronicowa karta techniczna ze specyfikacją, tabelą wymiarów, zastosowaniami i danymi kontaktowymi. PDF Deklaracja REACH Deklaracja producenta o zgodności z rozporządzeniem REACH (WE) 1907/2006. PDF · 2026 Deklaracja RoHS Deklaracja producenta o zgodności z dyrektywą RoHS. PDF · 2025 Certyfikat ISO 9001 Certyfikat zarządzania jakością dla produkcji. PDF Wytyczne instalacyjne Ogólne wytyczne dotyczące instalacji. PDF · 2025

Pomoc w doborze materiału

Choć ten wąż nie podlega wymaganiom ATEX, te dwa artykuły dostarczają przydatnej wiedzy o rezystancji elektrycznej i bezpieczeństwie przemysłowym. Ma to znaczenie, jeśli wąż zostanie później połączony z urządzeniami elektrycznymi lub będzie używany w środowiskach mieszanych:

ESD

Niewidzialne najsłabsze ogniwo

Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.

Przeczytaj artykuł

ESD

Poznaj swoje omy

Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.

Przeczytaj artykuł

Branże, w których jest stosowany

Rodzina PROTAPE® PVC 371 znajduje zastosowanie w branżach, w których trzeba przemieszczać powietrze tak, aby płaszcz węża sam nie stał się źródłem ognia:

W zwykłych instalacjach wentylacyjnych i odciągowych wąż łączy elastyczność ze stabilnością kształtu: to ważne parametry, gdy wąż trzeba prowadzić wokół przeszkód.

W systemach HVAC i klimatyzacji stosuje się go w mniejszych średnicach jako elastyczne połączenia. W wentylacji przemysłowej stosuje się go w większych średnicach jako główny ciąg systemu.

Długości i zestawy na zamówienie

Wąż dostarczany jest na rolkach po 10 m i 20 m. Tniemy go na wymiar i montujemy końcówki, tuleje lub złącza jako gotowy zestaw.

Przy dostawach seryjnych możemy zapewnić jednolity montaż w całej dostawie.

Zobacz nasze konfekcjonowane zestawy węży

Powiązane węże

Węże często rozważane razem z tym modelem. Propozycje opierają się na tej samej kategorii i podobnych właściwościach.

Najczęściej zadawane pytania

Co oznacza FMVSS 302?

Federal Motor Vehicle Safety Standard 302: amerykańska norma motoryzacyjna dla materiałów we wnętrzu kabiny. Materiał przechodzi test, gdy przestaje się palić w kontrolowanych warunkach; to rygorystyczny test dla materiałów w pojazdach.

Co oznacza kompresja 10:1?

Wąż można ścisnąć do jednej dziesiątej rozciągniętej długości, to najwyższy współczynnik kompresji w serii PROTAPE® PVC 371. Dzięki temu wąż jest wyjątkowo łatwy w obsłudze i przechowywaniu na rolkach.

Jaka jest różnica między szarym XLD a niebieskim anti-bacterial XLD?

Oba to warianty XLD (Extra Light Duty) do systemów klimatyzacji. Niebieski ma dodatek antybakteryjny i wyższą klasę ogniową (B-s1, d0 wobec B-s2, d0). Szary ma dopuszczenie FMVSS 302 i kompresję 10:1. Niebieski należy wybrać, gdy priorytetem jest higiena; szary, gdy liczy się dopuszczenie motoryzacyjne lub maksymalna kompresja.

Gdzie jest typowo stosowany?

W systemach klimatyzacji w pojazdach, jednostkach pływających i budynkach, gdzie potrzebny jest lekki, kompresowalny wąż. Dopuszczenie FMVSS 302 czyni go szczególnie odpowiednim do instalacji we wnętrzach pojazdów.

Czy wytrzymuje wilgoć i kondensat?

Tak, PVC ma dobrą odporność na wilgoć i kondensat w temperaturach roboczych. Przy pracy ciągłej z dużą ilością kondensatu instalacja powinna przewidywać możliwość odprowadzania skroplin.

Czy ma dopuszczenie ATEX?

Nie. Ścianka z PVC jest izolująca, bez właściwości przewodzących ani antystatycznych.
