PROTAPE® PVC 371 (HD)

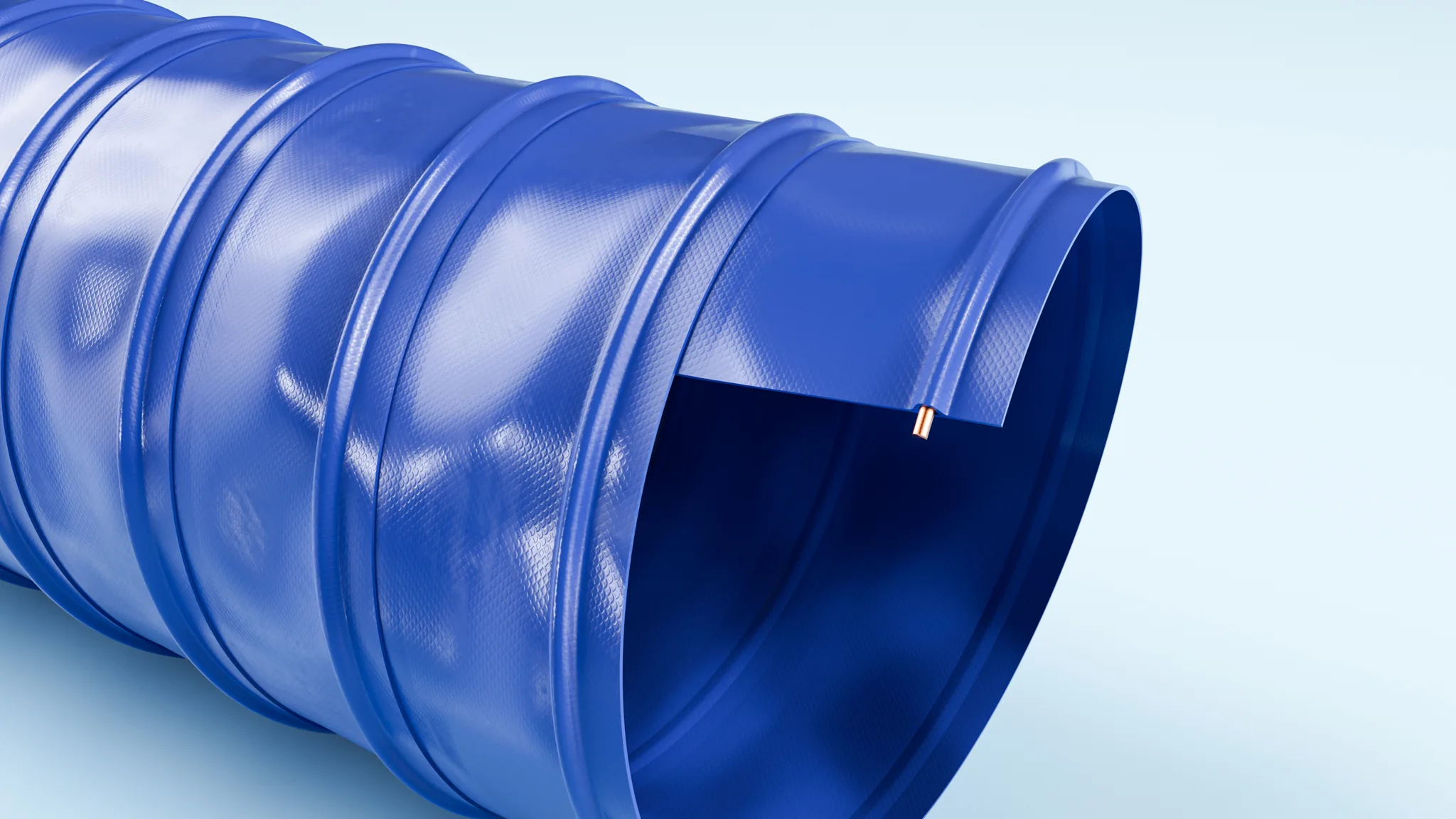

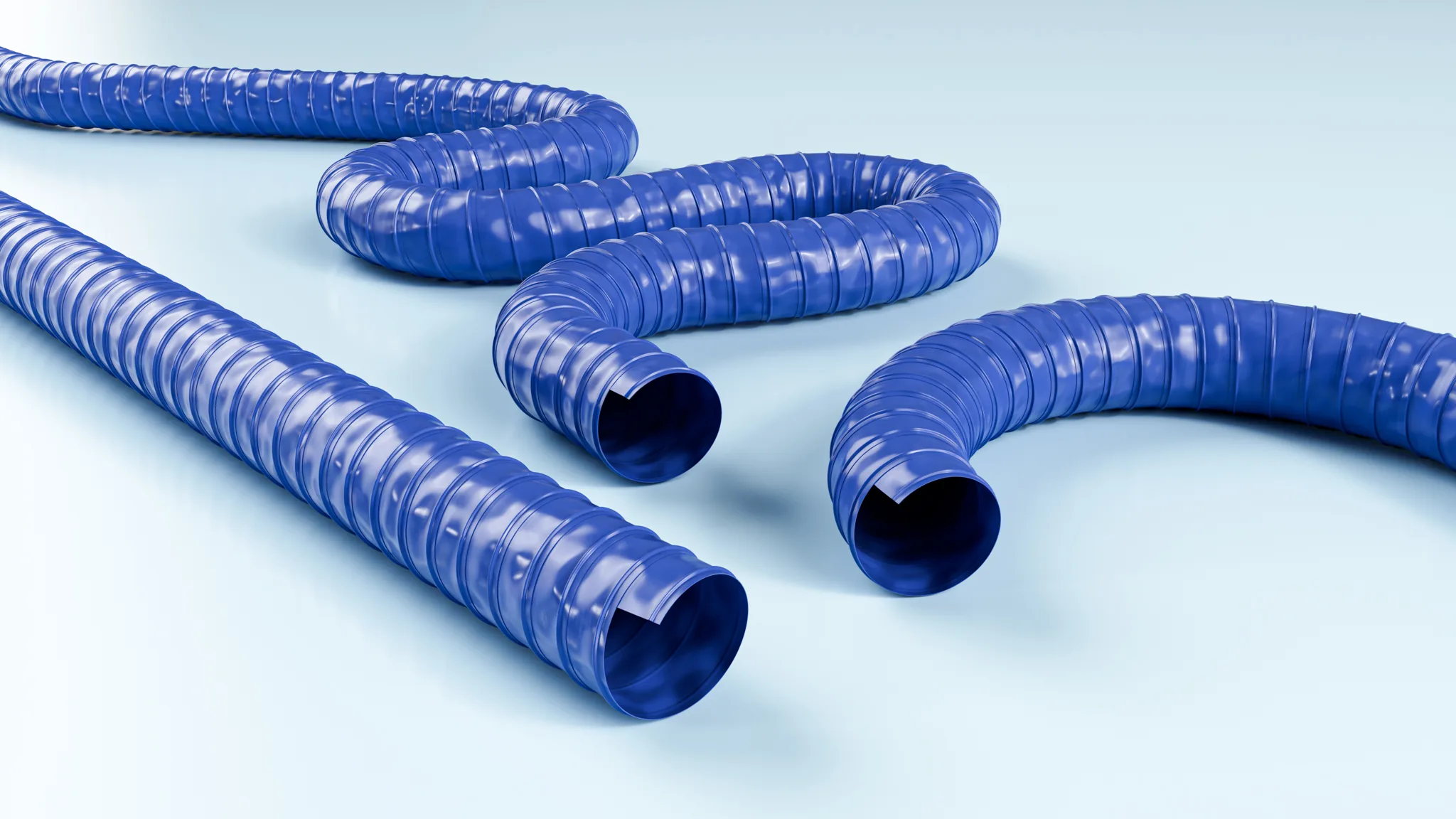

Ciężki, samogasnący wąż wentylacyjny z PVC z drutem ze stali sprężynowej osadzonym w ściance i wzmocnieniem tkaniną. Samogasnący, przebadany wg ISO 3795. Praca od −20°C do +90°C, czyli szerszy zakres temperatur niż w wariantach MD i LD. Zaprojektowany do odciągów galwanicznych, przemysłu chemicznego i ogólnych jednostek odciągowych, gdzie potrzebna jest mocniejsza warstwa zewnętrzna.

Pobierz kartę techniczną (PDF)

ISO 3795 od −20°C do +90°C Heavy duty Wzmocnienie tkaniną

Samogasnący ISO 3795
od −20°C do +90°C
Heavy duty
Wzmocnienie tkaniną
Ścianka odporna na ścieranie
Cięcie na wymiar

Dlaczego ten wąż?

PROTAPE® PVC 371 (HD) to wariant heavy duty serii PROTAPE® PVC 371. Jest zaprojektowany do bardziej wymagających przemysłowych zadań odciągowych niż warianty MD i LD, gdzie wąż musi znosić zarówno wyższe temperatury, jak i większe zużycie mechaniczne w czasie.

Właściwości samogasnące są badane wg ISO 3795, normy stosowanej w przemyśle motoryzacyjnym w celu zapewnienia, że materiały nie palą się dalej po odjęciu płomienia. To bardziej rygorystyczny sposób oceny zachowania w ogniu niż zwykłe testy trudnopalności.

W praktyce wariant HD jest preferowany do odciągu galwanicznego i przemysłu chemicznego, gdzie procesy generują zarówno agresywne opary, jak i wyższe temperatury niż zwykła wentylacja. Niebieski kolor to standardowe oznaczenie producenta dla wariantu HD, łatwe do odróżnienia od szarych wariantów MD/LD.

Gdzie znajduje zastosowanie

Wąż pracuje zwykle na galwanicznych liniach produkcyjnych jako połączenie między wanną a systemem odciągowym. Procesy galwaniczne wydzielają opary korozyjne i gorące, a wariant HD został zaprojektowany, by radzić sobie z tym połączeniem przez długi czas.

W przemyśle chemicznym to standardowy wybór w centralnych systemach odciągowych, zwłaszcza gdy medium stanowią opary rozpuszczalników lub chemikaliów procesowych. Grubość ścianki 0,5 mm czyni wąż bardziej odpornym na ścieranie niż wariant MD w tych samych wymiarach.

Wąż może też służyć jako przemysłowe połączenie wentylacyjne na maszynach o wysokim zużyciu, na przykład w pobliżu punktów cięcia na maszynach CNC lub przenośnikach taśmowych, gdzie pył lub wióry mogłyby przetrzeć zwykły wąż PVC.

Potocznie mówimy o wężu wentylacyjnym "heavy duty" lub "HD": niebieskie wykonanie to pierwsza cecha, po której się go rozpoznaje.

Specyfikacja techniczna

Specyfikacja techniczna PROTAPE® PVC 371 (HD).

Materiał	PVC heavy duty, wzmocniony tkaniną, drut ze stali sprężynowej
Kolor	Niebieski
Średnica wewnętrzna	50–250 mm
Temperatura	od −20°C do +90°C
Samogasnący	ISO 3795
Grubość ścianki	0,5 mm
Zgodność	ISO 3795, RoHS
Cięcie na wymiar	Tak
Grupa SKU producenta	3713401

Wymiary i zamawianie

Standardowe wymiary od Ø 50 mm do Ø 250 mm. Wąż jest mocniejszy i cięższy niż wariant MD, masę na metr bieżący podano w tabeli.

Wymiary oraz dane ciśnienia i podciśnienia dla PROTAPE® PVC 371 (HD)
Ø wewn. [mm]	Ø zewn. [mm]	Grubość ścianki [mm]	Ciśnienie robocze DIN 26057, wydłużenie 10% [bar]	Podciśnienie zamocowanie osiowe [bar]	Promień gięcia [mm]	Maks. długość [m]	Masa [kg/m]	Nr artykułu
50	53,2	0,5	0,41	0,175	40,8	20	0,27	37100503401
60	62,2	0,5	0,34	0,13	48	20	0,32	37100603401
70	72,2	0,5	0,295	0,11	56	20	0,4	37100703401
75	78,2	0,5	0,275	0,095	60,8	20	0,55	37100753401
80	82,2	0,5	0,255	0,095	64	20	0,42	37100803401
90	92,2	0,5	0,23	0,085	72	20	0,47	37100903401
100	104,8	0,5	0,205	0,06	81,6	20	0,46	37101003401
110	112,4	0,5	0,185	0,055	88	20	0,71	37101103401
120	122,4	0,5	0,17	0,05	96	20	0,54	37101203401
125	129,8	0,5	0,165	0,04	101,6	20	0,57	37101253401
140	142,4	0,5	0,14	0,04	112	20	0,63	37101403401
150	154,4	0,5	0,135	0,04	121,6	20	0,68	37101503401
160	164,8	0,5	0,13	0,025	128	20	0,72	37101603401
180	182,6	0,5	0,115	0,025	144	20	0,81	37101803401
200	205,6	0,5	0,105	0,025	162,4	20	0,91	37102003401
250	252,6	0,5	0,085	0,02	200	20	1,13	37102503401
254	256,6	0,5	0,085	0,02	203,2	20	2,02	37102543401
300	302,6	0,5	0,07	0,01	240	20	1,36	37103003401
305	307,6	0,5	0,07	0,01	244	12	1,38	37103053401
350	352,8	0,5	0,04	0,01	280	12	1,46	37103503401
356	358,8	0,5	0,04	0,01	284,8	12	1,48	37103563401
400	402,8	0,5	0,035	0,005	320	12	1,67	37104003401
406	408,8	0,5	0,035	0,005	324,8	12	1,69	37104063401
500	503	0,5	0,3	0,005	400	12	2,22	37105003401
508	511	0,5	0,03	0,005	406,4	12	3,12	37105083401
600	603	0,5	0,02	0,005	480	10	4,95	37106003401

Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.

Normy i zgodność

PROTAPE® PVC 371 (HD) jest przebadany i zgodny z następującymi:

ISO 3795. Standardowe badanie właściwości samogasnących, stosowane w przemyśle motoryzacyjnym. Materiały, które przejdą badanie, przestają się palić w określonym czasie po usunięciu płomienia.
RoHS. Dyrektywa 2011/65/UE w sprawie ograniczenia stosowania substancji niebezpiecznych.

Dokumentacja i pliki do pobrania

Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.

Karta techniczna (Particulair) Nasza 4-stronicowa karta techniczna ze specyfikacją, tabelą wymiarów, zastosowaniami i danymi kontaktowymi. PDF Deklaracja REACH Deklaracja producenta o zgodności z rozporządzeniem REACH (WE) 1907/2006. PDF · 2026 Deklaracja RoHS Deklaracja producenta o zgodności z dyrektywą RoHS. PDF · 2025 Certyfikat ISO 9001 Certyfikat zarządzania jakością dla produkcji. PDF Wytyczne instalacyjne Ogólne wytyczne dotyczące instalacji. PDF · 2025

Pomoc w doborze materiału

Choć ten wąż nie podlega wymaganiom ATEX, te dwa artykuły dostarczają przydatnej wiedzy o rezystancji elektrycznej i bezpieczeństwie przemysłowym. Ma to znaczenie, jeśli wąż zostanie później połączony z urządzeniami elektrycznymi lub będzie używany w środowiskach mieszanych:

ESD

Niewidzialne najsłabsze ogniwo

Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.

Przeczytaj artykuł

ESD

Poznaj swoje omy

Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.

Przeczytaj artykuł

Branże, w których jest stosowany

PROTAPE® PVC 371 (HD) stosuje się tam, gdzie potrzebny jest mocniejszy wąż wentylacyjny:

W przemyśle galwanicznym wąż łączy trudnopalność, odporność na korozyjne opary galwaniczne oraz wzmocnioną powłokę zewnętrzną, która nie degraduje się podczas ciągłej pracy przez miesiące i lata. Niebieski kolor oznacza wariant HD, co jest istotne przy konserwacji i wymianie.

W ogólnym przemyśle procesów chemicznych stosuje się go jako przyłącze centralnych systemów odciągowych tam, gdzie chemikalia procesowe uwalniają opary. Właściwości wg ISO 3795 dają dodatkową pewność w środowiskach, w których ryzyko pożaru musi być zminimalizowane.

W instalacjach HVAC w budynkach przemysłowych działa jako stabilny długoterminowo przewód wentylacyjny, zwłaszcza tam, gdzie temperatura w instalacjach sezonowych może wahać się szeroko między −20 a +90°C.

Długości i zestawy na zamówienie

Wąż dostarczany jest na rolkach o długości 10 m i 20 m. Tniemy go na wymiar i montujemy złącza lub tuleje jako gotowy zestaw.

Przy dostawach seryjnych możemy zapewnić powtarzalny montaż i jednolitą jakość w całej dostawie.

Zobacz nasze konfekcjonowane zestawy węży

Powiązane węże

Węże często rozważane razem z tym modelem. Propozycje opierają się na tej samej kategorii i podobnych właściwościach.

Najczęściej zadawane pytania

Jaka jest różnica między PROTAPE® PVC 371 (HD) a (MD)?

Wariant HD ma grubszą ściankę (0,5 mm wobec cieńszej ścianki MD), szerszy zakres temperatur (od −20°C do +90°C wobec −10°C do +80°C dla MD) i jest przebadany jako samogasnący zgodnie z ISO 3795. Kolor niebieski oznacza HD; MD jest szary. HD należy wybrać, gdy wąż ma znosić większe zużycie mechaniczne lub wyższe temperatury.

Co oznacza ISO 3795?

ISO 3795 to norma motoryzacyjna dotycząca materiałów samogasnących. Materiał przechodzi test, gdy przestaje się palić w określonym czasie po usunięciu źródła zapłonu. Jest bardziej rygorystyczna niż niektóre inne testy trudnopalności, ponieważ mierzy aktywne samogaśnięcie, a nie tylko odporność na zapłon.

Czy ma dopuszczenie ATEX?

Nie. Ścianka PVC jest izolująca, a wąż nie jest ani przewodzący, ani antystatyczny. Do stref ATEX należy wybrać wąż przewodzący lub antystatyczny, na przykład PROTAPE® PUR 332 SE (LD) (antystatyczny + trudnopalny).

Czy wytrzymuje opary galwaniczne?

Tak. PVC ma dobrą odporność chemiczną na większość oparów galwanicznych przy temperaturach roboczych do +90°C. W przypadku konkretnych chemikaliów procesowych, zwłaszcza silnych stężonych kwasów, należy sprawdzić tabelę odporności lub skontaktować się z nami w celu oceny.

Jak duży jest promień gięcia?

Promień gięcia podany jest w tabeli wymiarów dla każdej średnicy wewnętrznej. Wąż jest w wersji heavy duty, a jego promień gięcia jest nieco większy niż w wariancie MD o tych samych wymiarach. Dla Ø 50 mm: 40,8 mm. Dla Ø 250 mm: skaluje się proporcjonalnie.

Czy można go zamówić ze złączami?

Tak. Przycinamy wąż na wymiar i montujemy opaski zaciskowe, obejmy, złącza gwintowane lub bagnetowe jako gotowy zestaw. Wystarczy podać, jaki system złączy jest w użyciu, a zaproponujemy właściwe dopasowanie.
