Wysokotemperaturowe · do +400°C

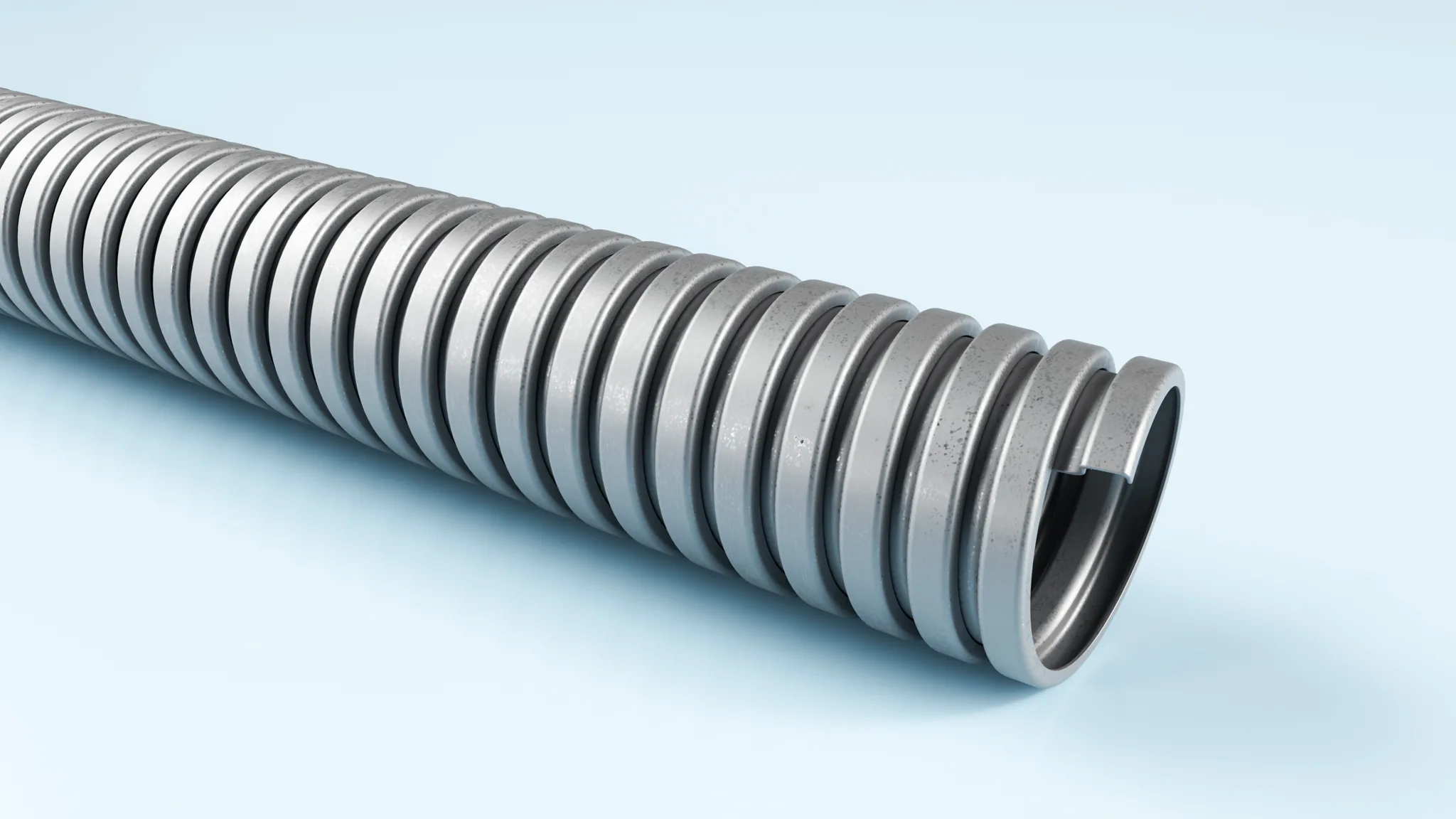

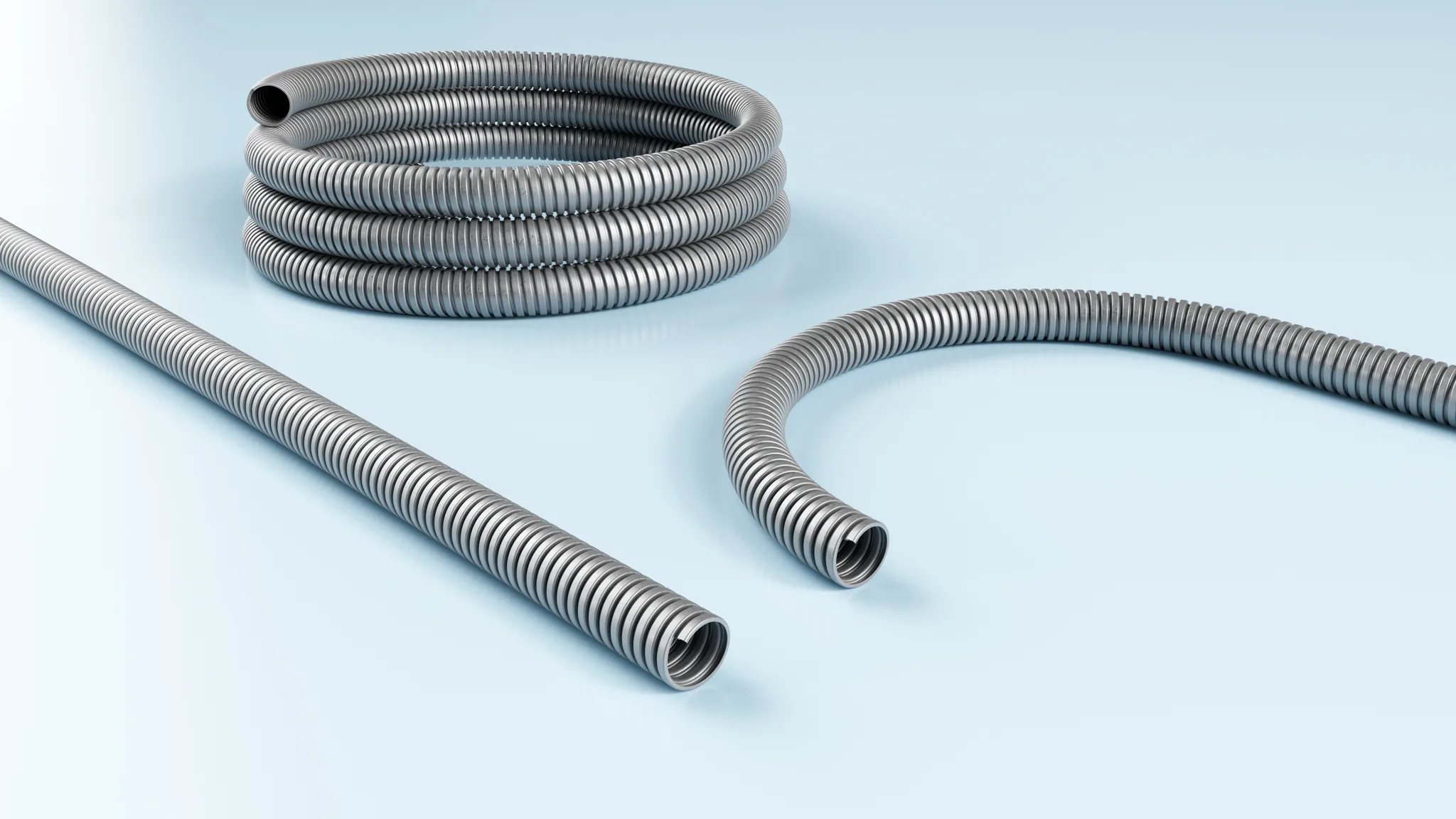

METAL HOSE 101 AD
Wysokoelastyczny metalowy peszel ochronny w wykonaniu wzmocnionym, odporny na temperaturę do +400°C. Zaprojektowany do ochrony kabli w instalacjach elektrycznych, szafach sterowniczych i rozdzielnicach. Otwarta konstrukcja metalowa zapewnia ekstremalną tolerancję temperaturową, przewyższającą wszystkie węże na bazie PUR i TPE. Stopień ochrony IP 40 zgodnie z EN/IEC 60529. Nadaje się do zastosowań z gorącym powietrzem, prowadzenia kabli w środowiskach przemysłowych oraz jako peszel ochronny w strefach klasyfikowanych.
Pobierz kartę techniczną (PDF)
- Żaroodporny do +400°C
- Konstrukcja ze stali ocynkowanej
- Wysokoelastyczny
- Ochrona IP 40
- Gaz, pył, ciała stałe
- Cięcie na wymiar
Dlaczego ten wąż?
METAL HOSE 101 AD to odpowiedź, gdy proces przekracza granice temperaturowe węży PUR i TPE. Konstrukcja ze stali ocynkowanej wytrzymuje pracę ciągłą do +400°C, a to już obszar spalin, zakładów hutniczych i zastosowań z gorącym powietrzem.
Klasycznym zastosowaniem jest ochrona kabli w szafach sterowniczych, rozdzielnicach i gorących środowiskach instalacyjnych. Klasyfikacja IP 40 według EN/IEC 60529 oznacza ochronę przed cząstkami stałymi powyżej 1 mm, wystarczającą dla większości instalacji przemysłowych.
Gdzie znajduje zastosowanie
W praktyce METAL HOSE 101 AD spotyka się jako osłonę kablową w instalacjach przemysłowych i przewód gorącego powietrza w zakładach procesowych.
Formalna nazwa produktu to METAL HOSE 101 AD. Na co dzień: "peszel metalowy" lub "101 AD".
Specyfikacja techniczna
Specyfikacje są aktualne na dzień 15 kwietnia 2026 r. i odnoszą się do temperatury 20°C, o ile nie podano inaczej.
| Materiał | Stal ocynkowana |
|---|---|
| Kolor | Stalowoszary |
| Konstrukcja ścianki | Spiralnie zawijana konstrukcja metalowa |
| Zakres temperatur | Do +400°C |
| Ochrona | IP 40 wg EN/IEC 60529 |
| SKU producenta (grupa modeli) | 1019010 |
Wymiary i zamawianie
Tabela przedstawia 10 standardowych wymiarów o konstrukcji metalowej i stopniu ochrony IP 40. Promień gięcia jest mierzony wzdłuż osi środkowej węża. Wąż jest przeznaczony do ochrony kabli w instalacjach elektrycznych i szafach sterowniczych.
| Ø wewn. |
Ø zewn. |
Promień gięcia |
Maks. długość |
Masa |
Rolka |
Nr artykułu |
|---|---|---|---|---|---|---|
| 8 | 10 | 25 | 10 | 0,5 | 10 | 10130109010 |
| 11 | 14 | 34 | 10 | 0,12 | 10 | 10130149010 |
| 14 | 17 | 40 | 10 | 0,15 | 10 | 10130179010 |
| 16 | 19 | 45 | 10 | 0,16 | 10 | 10130199010 |
| 18 | 21 | 50 | 10 | 0,18 | 10 | 10130219010 |
| 23 | 27 | 67 | 10 | 0,32 | 10 | 10130279010 |
| 31 | 36 | 90 | 10 | 0,46 | 10 | 10130369010 |
| 40 | 45 | 110 | 10 | 1 | 10 | 10130459010 |
| 47 | 52 | 125 | 10 | 0,1 | 10 | 10130529010 |
| 51 | 56 | 140 | 10 | 0,01 | 10 | 10130569010 |
Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.
Normy i zgodność
Wąż jest certyfikowany lub udokumentowany zgodnie z następującymi normami:
- IP 40 wg EN/IEC 60529. Międzynarodowa klasa ochrony przed cząstkami stałymi o wielkości powyżej 1 mm.
- REACH (WE 1907/2006) i RoHS 2011/65/UE. Producent posiada deklaracje zgodności.
Dokumentacja i pliki do pobrania
Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.
Pomoc w doborze materiału
Jeśli przy wyborze węża pojawia się niepewność co do właściwego poziomu rezystancji lub klasyfikacji stref, te dwa artykuły stanowią dobry punkt wyjścia:
Niewidzialne najsłabsze ogniwo
Dlaczego wąż przewodzący lub antystatyczny sam nie wystarcza i co uziemienie oznacza dla gotowego systemu.
Poznaj swoje omy
Różnica między antystatycznym a przewodzącym oraz jaki poziom jest wymagany w której strefie.
Branże, w których jest stosowany
Wąż stosuje się w branżach o wysokich temperaturach i potrzebie ochrony kabli:
Przemysł maszynowy, motoryzacyjny i metalowy wykorzystuje wąż do ochrony kabli i prowadzenia gorącego powietrza w instalacjach i procesach przekraczających granice temperaturowe węży PUR.
Długości i zestawy na zamówienie
Wąż można przyciąć na wymiar i skompletować ze złączami, mankietami i końcówkami gwintowanymi w ramach konfekcjonowanych zestawów węży Particulair.
Doradzamy w wyborze materiału, systemu złączy i uziemienia, tak aby wąż prawidłowo wpisywał się w cały system. W razie wątpliwości co do klasyfikacji stref lub wymagań dotyczących rezystancji warto przed zamówieniem odbyć krótką rozmowę.
Najczęściej zadawane pytania
Czy wąż naprawdę wytrzymuje +400°C?
Tak, normalny zakres pracy sięga +400°C w trybie ciągłym. Stal ocynkowana zachowuje w tych temperaturach strukturę i elastyczność. Do jeszcze wyższych temperatur dostępne są specjalne węże ze stali nierdzewnej.
Czy jest szczelny dla cieczy?
Nie. METAL HOSE 101 AD ma stopień ochrony IP 40: ochrona przed ciałami stałymi powyżej 1 mm, ale nie przed cieczami. Do szczelnej na ciecze ochrony metalowej należy wybrać METAL HOSE PUR 105 AD z powłoką PU.
Czy wąż można dostarczyć przycięty na długość i ze złączami?
Tak. Wąż METAL HOSE 101 AD można przyciąć na długość i skompletować ze złączami, mankietami i przyłączami gwintowanymi w ramach konfekcjonowanych zestawów węży Particulair. Doradzamy w doborze systemu złączy i uszczelnienia, aby wąż prawidłowo wpasował się w całą instalację.
Jak zamówić wąż i dokąd realizowane są dostawy?
Wąż zamawia się przez Particulair (Karlslunde, Dania). Dostarczamy do Danii, krajów UE oraz wybranych krajów trzecich, takich jak Norwegia i Szwajcaria. Wymiary standardowe można zazwyczaj dostarczyć w ciągu 1-2 tygodni; zestawy na zamówienie i większe ilości wymagają nieco dłuższego czasu realizacji.
Jaka jest oczekiwana trwałość węża?
Żywotność zależy od warunków pracy: obciążenia, temperatury, narażenia chemicznego, promieniowania UV i ruchów mechanicznych. W standardowych zastosowaniach przemysłowych oczekiwana żywotność wynosi 3-7 lat. Agresywne warunki (wysokie temperatury, ciągłe zginanie, opary chemiczne) skracają żywotność. Zalecamy regularną kontrolę wzrokową pod kątem pęknięć, deformacji lub przebarwień.
Jak najlepiej przechowywać wąż przed użyciem?
Wąż należy przechowywać w suchym miejscu, w temperaturze pokojowej (15-25°C) i z dala od bezpośredniego światła słonecznego. Unikać kontaktu z urządzeniami wytwarzającymi ozon (sprzęt spawalniczy, silniki). Przy przechowywaniu na bębnie promień zwinięcia musi być większy niż określony promień minimalny, aby uniknąć trwałej deformacji. Prawidłowe przechowywanie znacząco wydłuża trwałość.
Jaki jest minimalny promień gięcia i co się dzieje, gdy zejdę poniżej niego?
Minimalny promień gięcia to najmniejszy promień, do jakiego można zgiąć wąż bez trwałej deformacji lub uszkodzeń wewnętrznych. Powyższa tabela podaje konkretne wartości dla każdego wymiaru. Zginanie węża poniżej tej granicy może spowodować zapadnięcie się ścianki, załamanie spirali lub uszkodzenie powłoki wewnętrznej. Skutkiem jest zmniejszony przepływ, zwiększone straty ciśnienia i krótsza żywotność. Promień gięcia należy zawsze traktować jako ograniczenie projektowe przy instalacji.
Czy wąż musi być uziemiony, aby prawidłowo działać jako element ESD?
Tak, prawidłowe uziemienie jest warunkiem koniecznym. Ścianka antystatyczna lub przewodząca odprowadza ładunki elektrostatyczne tylko wtedy, gdy wąż jest połączony z uziemieniem na obu końcach, zazwyczaj przez uziemione złącza na maszynie i zbiorniku. Bez uziemienia właściwość elektryczna nie ma praktycznego działania, a dopuszczenie ATEX nie jest w praktyce ważne. Zalecamy zawsze pomiar rezystancji pętli po instalacji.
