Wysokotemperaturowe · do +400°C

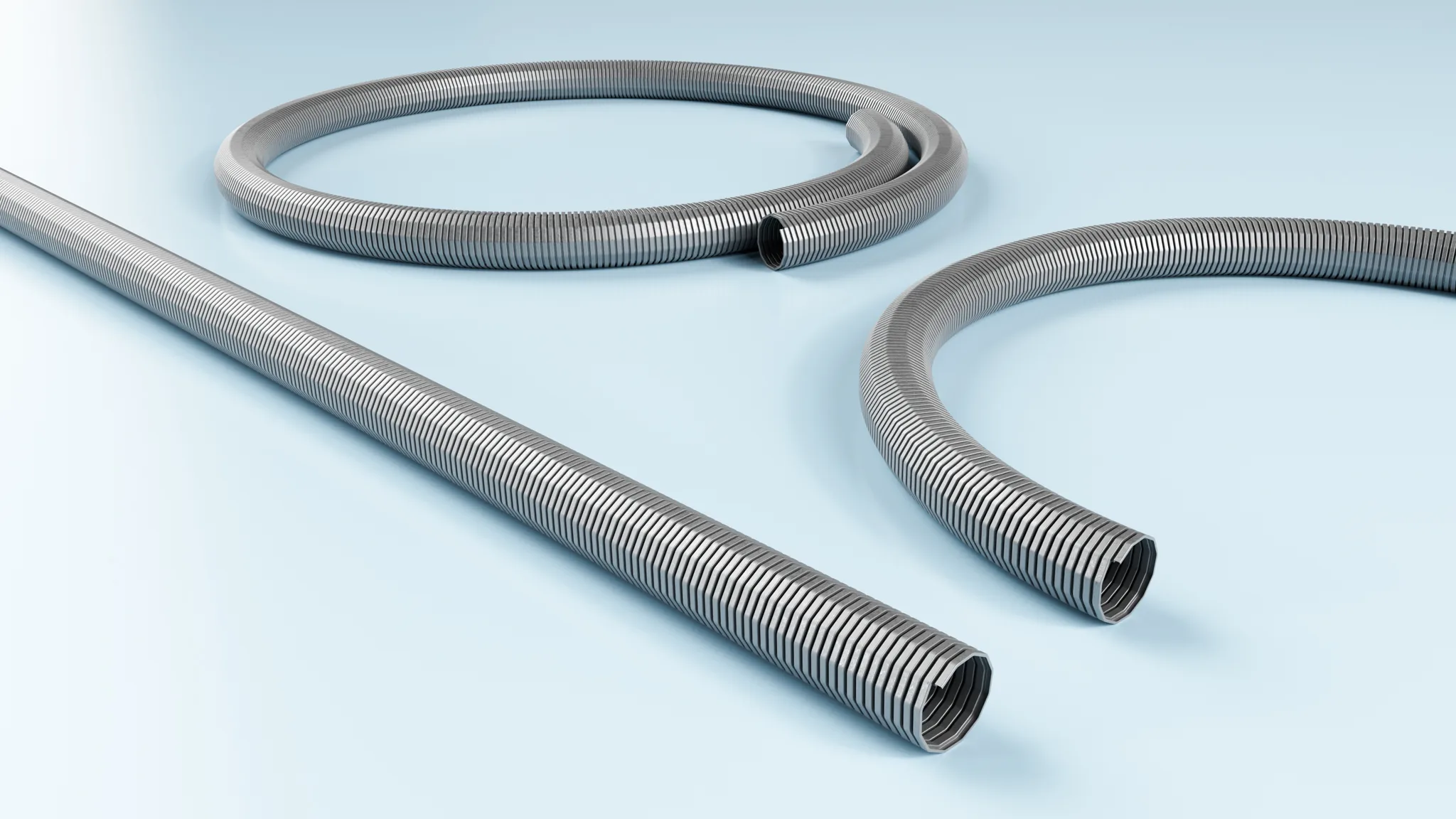

METAL HOSE 375 HT
Żaroodporny wąż metalowy do +400°C, odporny na ścieranie i przewodzący elektrycznie. Z dopuszczeniem ATEX do transportu pneumatycznego palnych pyłów w strefach 20, 21 i 22 (wnętrze węża). Zaprojektowany do przenoszenia mediów ściernych w wymagających warunkach eksploatacji, łączących wysoką temperaturę, ryzyko elektryczności statycznej i zużycie. To ten wariant w ofercie, który znosi jednocześnie pracę ciągłą w +400°C oraz strefy ATEX.
Pobierz kartę techniczną (PDF)
- Żaroodporny do +400°C
- ATEX strefa 20/21/22
- Przewodząca konstrukcja stalowa
- Metalowa ścianka odporna na ścieranie
- Gaz, pył, ciała stałe
- Cięcie na wymiar
Dlaczego ten wąż?
METAL HOSE 375 HT to unikalne połączenie w ofercie: odporność na temperaturę +400°C ORAZ dopuszczenie ATEX. Tam, gdzie węże HT na bazie PUR tolerują maksymalnie +150°C, a antystatyczne węże AS często nie mają oznakowania ATEX, 375 HT obejmuje jedno i drugie.
Praktyczny przykład: huty aluminium z transportem pneumatycznym gorących cząstek w strefach klasyfikowanych. Albo odciąg gorącego, palnego pyłu drzewnego bezpośrednio z robota szlifierskiego. To procesy, w których standardowy wąż PUR by się stopił, a standardowy wąż antystatyczny nie ma formalnego dopuszczenia ATEX.
Konstrukcja stalowa przewodzi przez metal. Ładunki elektrostatyczne są odprowadzane bezpośrednio przez strukturę stalową, co stanowi bardziej niezawodne odprowadzanie niż przewodzenie na bazie polimeru w wężach AS. Prawidłowe uziemienie pozostaje jednak warunkiem koniecznym.
Gdzie znajduje zastosowanie
W praktyce METAL HOSE 375 HT spotyka się na hutach aluminium, gorących suszarkach i systemach pneumatycznych do obsługi proszków metalicznych, gdzie łączą się ciepło i pył palny.
Formalna nazwa produktu to METAL HOSE 375 HT. Na co dzień: "gorący wąż metalowy" lub "375 HT".
Specyfikacja techniczna
Specyfikacje są aktualne na dzień 15 kwietnia 2026 r. i odnoszą się do temperatury 20°C, o ile nie podano inaczej.
| Materiał | Konstrukcja stalowa, odporna na wysoką temperaturę |
|---|---|
| Kolor | Stalowoszary |

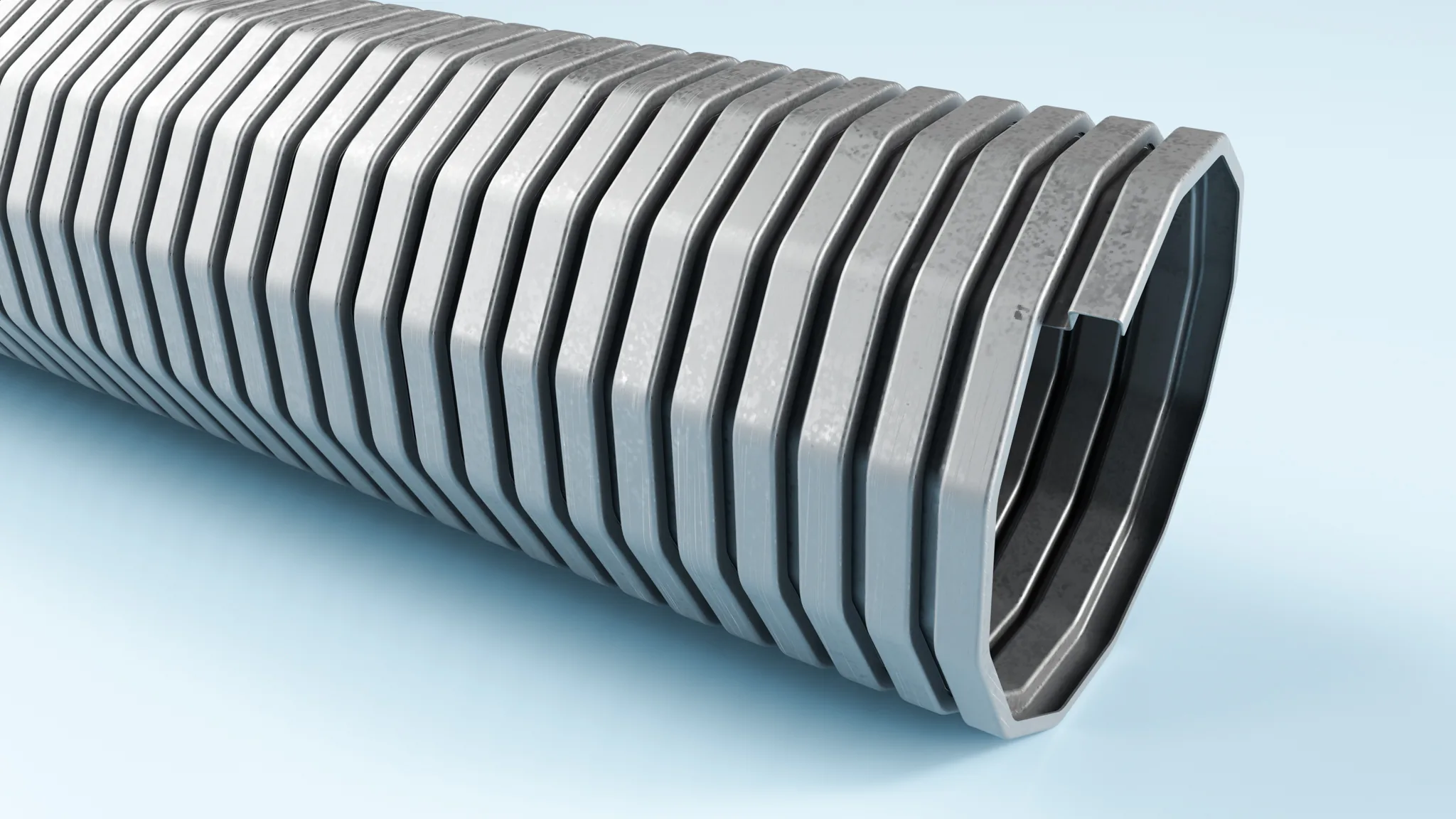

| Konstrukcja ścianki | Stal zawijana spiralnie |
| Zakres temperatur | Do +400°C |
| Oznaczenie ATEX | ATEX 2014/34/UE + TRGS 727: transport pneumatyczny pyłów palnych (strefa 20, 21, 22 wewnątrz) |
| Rezystancja elektryczna | Przewodzenie metaliczne przez konstrukcję stalową |
| Cięcie na wymiar | Tak |
| SKU producenta (grupa modeli) | 3752880 |
Wymiary i zamawianie
Tabela przedstawia główne warianty z karty technicznej producenta. Pola bez wartości (myślnik) nie są wyspecyfikowane. Średnice, wartości ciśnienia i promienie gięcia są normatywne; masy i długości rolek są typowymi wartościami produkcyjnymi.
| Ø wewn. |
Promień gięcia |
Maks. długość |
Masa |
Rolka |
Nr artykułu |
|---|---|---|---|---|---|
| 20 | 90 | 25 | 0,35 | 10 | 37500202880 |
| 25 | 98 | 25 | 0,43 | 10 | 37500252880 |
| 30 | 115 | 25 | 0,51 | 10 | 37500302880 |
| 32 | 124 | 25 | 0,53 | 10 | 37500322880 |
| 35 | 133 | 25 | 0,58 | 10 | 37500352880 |
| 38 | 136 | 25 | 0,63 | 10 | 37500382880 |
| 40 | 135 | 25 | 0,69 | 10 | 37500402880 |
| 45 | 143 | 25 | 0,75 | 10 | 37500452880 |
| 50 | 155 | 25 | 0,82 | 10 | 37500502880 |
| 55 | 173 | 25 | 0,9 | 10 | 37500552880 |
| 60 | 185 | 25 | 1,01 | 10 | 37500602880 |
| 65 | 198 | 25 | 1,09 | 10 | 37500652880 |
| 70 | 205 | 25 | 1,17 | 10 | 37500702880 |
| 75 | 218 | 25 | 1,25 | 10 | 37500752880 |
| 80 | 230 | 25 | 1,34 | 10 | 37500802880 |
| 90 | 235 | 25 | 1,82 | 10 | 37500902880 |
| 100 | 250 | 25 | 2,01 | 10 | 37501002880 |
| 102 | 250 | 25 | 2,08 | — | 37501022880 |
| 110 | 275 | 25 | 2,21 | 10 | 37501102880 |
| 120 | 320 | 25 | 2,4 | 10 | 37501202880 |
| 125 | 338 | 25 | 2,5 | 10 | 37501252880 |
| 130 | 345 | 25 | 2,89 | 10 | 37501302880 |
| 140 | 360 | 25 | 3,1 | 10 | 37501402880 |
| 150 | 385 | 25 | 3,32 | 10 | 37501502880 |
| 160 | 410 | 25 | 3,54 | 10 | 37501602880 |
| 170 | 435 | 25 | 3,72 | — | 37501702880 |
| 180 | 455 | 25 | 3,97 | 10 | 37501802880 |
| 202 | 460 | 20 | 5,37 | 5, 10 | 37502002880 |
| 225 | 518 | 20 | 6,02 | 5, 10 | 37502252880 |
| 250 | 575 | 20 | 6,68 | 5 | 37502502880 |
| 275 | 633 | 20 | 7,33 | 5 | 37502752880 |
| 280 | 645 | 20 | 7,6 | — | 37502802880 |
| 300 | 700 | 20 | 7,99 | 5 | 37503002880 |
| 500 | 1,92 | 8 | 19,9 | — | 37505002880 |
Wartości nadciśnienia i podciśnienia są zalecanymi granicami roboczymi; na życzenie produkt może być poddawany wyższym obciążeniom. Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.
Normy i zgodność
Wąż jest certyfikowany lub udokumentowany zgodnie z następującymi normami:
- ATEX 2014/34/UE + TRGS 727. Transport pneumatyczny pyłów palnych w strefach 20, 21 i 22 wewnątrz.
- REACH (WE 1907/2006) i RoHS 2011/65/UE. Producent posiada deklaracje zgodności.
Dokumentacja i pliki do pobrania
Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.
Pomoc w doborze materiału
Jeśli przy wyborze węża pojawia się niepewność co do właściwego poziomu rezystancji lub klasyfikacji stref, te dwa artykuły stanowią dobry punkt wyjścia:
Niewidzialne najsłabsze ogniwo
Dlaczego wąż przewodzący lub antystatyczny sam nie wystarcza i co uziemienie oznacza dla gotowego systemu.
Poznaj swoje omy
Różnica między antystatycznym a przewodzącym oraz jaki poziom jest wymagany w której strefie.
Branże, w których jest stosowany
Wąż stosuje się tam, gdzie temperatura +400°C łączy się z wymaganiami ATEX:
Przemysł metalowy, drzewny, papierniczy oraz szklarsko-ceramiczny stosuje wąż w procesach łączących wysoką temperaturę i pył palny: to rozwiązanie, które formalnie pokrywa oba wymagania.
Długości i zestawy na zamówienie
Wąż można przyciąć na wymiar i skompletować ze złączami, mankietami i końcówkami gwintowanymi w ramach konfekcjonowanych zestawów węży Particulair.
Doradzamy w wyborze materiału, systemu złączy i uziemienia, tak aby wąż prawidłowo wpisywał się w cały system. W razie wątpliwości co do klasyfikacji stref lub wymagań dotyczących rezystancji warto przed zamówieniem odbyć krótką rozmowę.
Najczęściej zadawane pytania
Czy wąż naprawdę wytrzymuje +400°C w połączeniu z ATEX?
Tak, to właśnie wyjątkowa cecha węża 375 HT. Konstrukcja stalowa toleruje pracę ciągłą do +400°C i jednocześnie ma dopuszczenie ATEX do transportu pneumatycznego palnych pyłów w strefach 20-22. W połączonych zastosowaniach wysokotemperaturowych i ATEX jest to rozwiązanie preferowane.
Dlaczego przewodność metaliczna zamiast formuły AS?
Przewodność metaliczna zapewniana przez stal jest trwalsza niż polimerowa formuła AS: nie starzeje się ani nie degraduje pod wpływem ciepła. W zastosowaniach wysokotemperaturowych jest to rozwiązanie szczególnie niezawodne.
Czy wąż można dostarczyć przycięty na długość i ze złączami?
Tak. Wąż METAL HOSE 375 HT można przyciąć na długość i skompletować ze złączami, mankietami i przyłączami gwintowanymi w ramach konfekcjonowanych zestawów węży Particulair. Doradzamy w doborze systemu złączy i uszczelnienia, aby wąż prawidłowo wpasował się w całą instalację.
Jak zamówić wąż i dokąd realizowane są dostawy?
Wąż zamawia się przez Particulair (Karlslunde, Dania). Dostarczamy do Danii, krajów UE oraz wybranych krajów trzecich, takich jak Norwegia i Szwajcaria. Wymiary standardowe można zazwyczaj dostarczyć w ciągu 1-2 tygodni; zestawy na zamówienie i większe ilości wymagają nieco dłuższego czasu realizacji.
Jaka jest oczekiwana trwałość węża?
Żywotność zależy od warunków pracy: obciążenia, temperatury, narażenia chemicznego, promieniowania UV i ruchów mechanicznych. W standardowych zastosowaniach przemysłowych oczekiwana żywotność wynosi 3-7 lat. Agresywne warunki (wysokie temperatury, ciągłe zginanie, opary chemiczne) skracają żywotność. Zalecamy regularną kontrolę wzrokową pod kątem pęknięć, deformacji lub przebarwień.
Jak najlepiej przechowywać wąż przed użyciem?
Wąż należy przechowywać w suchym miejscu, w temperaturze pokojowej (15-25°C) i z dala od bezpośredniego światła słonecznego. Unikać kontaktu z urządzeniami wytwarzającymi ozon (sprzęt spawalniczy, silniki). Przy przechowywaniu na bębnie promień zwinięcia musi być większy niż określony promień minimalny, aby uniknąć trwałej deformacji. Prawidłowe przechowywanie znacząco wydłuża trwałość.
Jaki jest minimalny promień gięcia i co się dzieje, gdy zejdę poniżej niego?
Minimalny promień gięcia to najmniejszy promień, do jakiego można zgiąć wąż bez trwałej deformacji lub uszkodzeń wewnętrznych. Powyższa tabela podaje konkretne wartości dla każdego wymiaru. Zginanie węża poniżej tej granicy może spowodować zapadnięcie się ścianki, załamanie spirali lub uszkodzenie powłoki wewnętrznej. Skutkiem jest zmniejszony przepływ, zwiększone straty ciśnienia i krótsza żywotność. Promień gięcia należy zawsze traktować jako ograniczenie projektowe przy instalacji.
Czy wąż musi być uziemiony, aby prawidłowo działać jako element ESD?
Tak, prawidłowe uziemienie jest warunkiem koniecznym. Ścianka antystatyczna lub przewodząca odprowadza ładunki elektrostatyczne tylko wtedy, gdy wąż jest połączony z uziemieniem na obu końcach, zazwyczaj przez uziemione złącza na maszynie i zbiorniku. Bez uziemienia właściwość elektryczna nie ma praktycznego działania, a dopuszczenie ATEX nie jest w praktyce ważne. Zalecamy zawsze pomiar rezystancji pętli po instalacji.
