Odporne na ścieranie

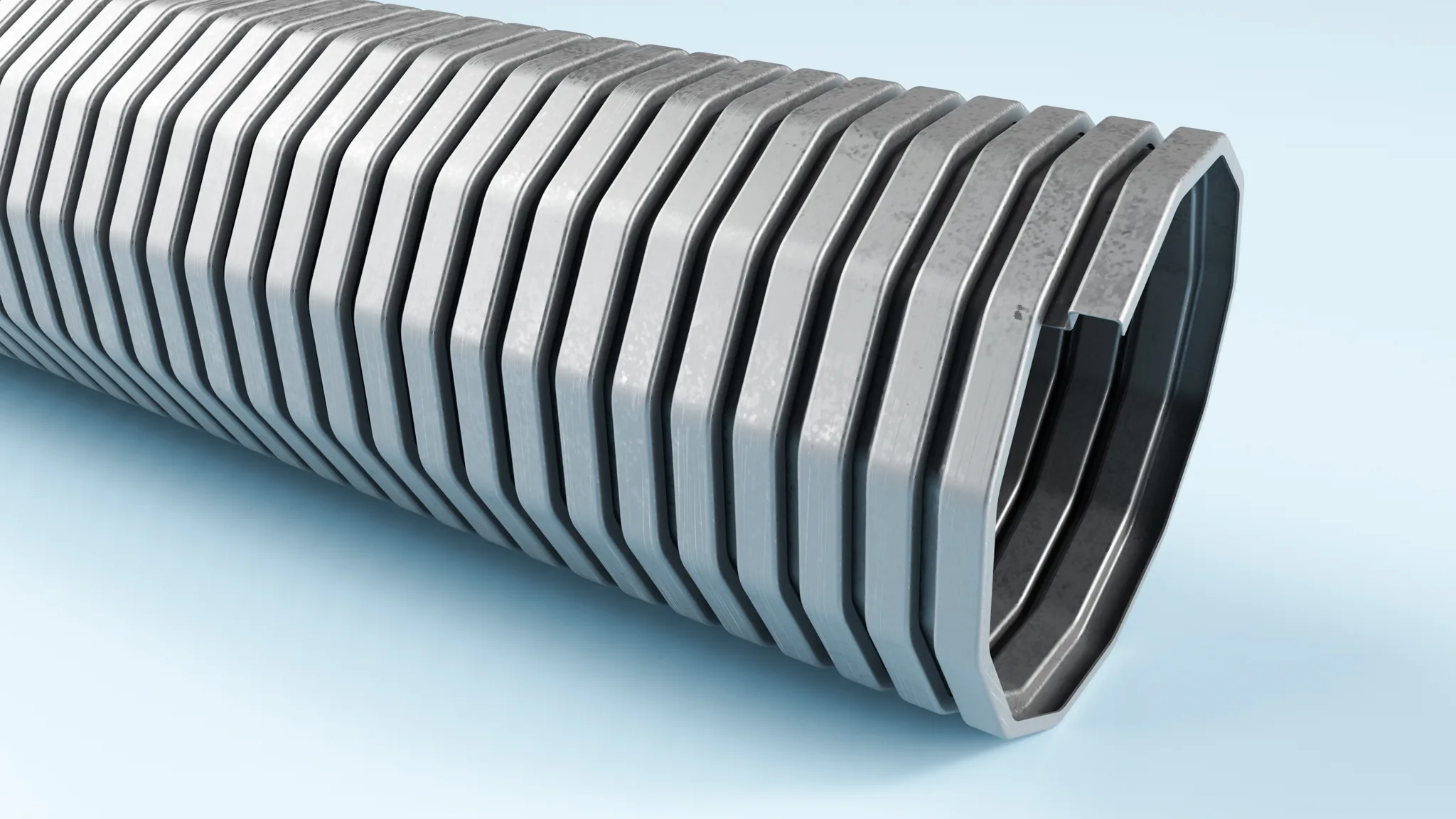

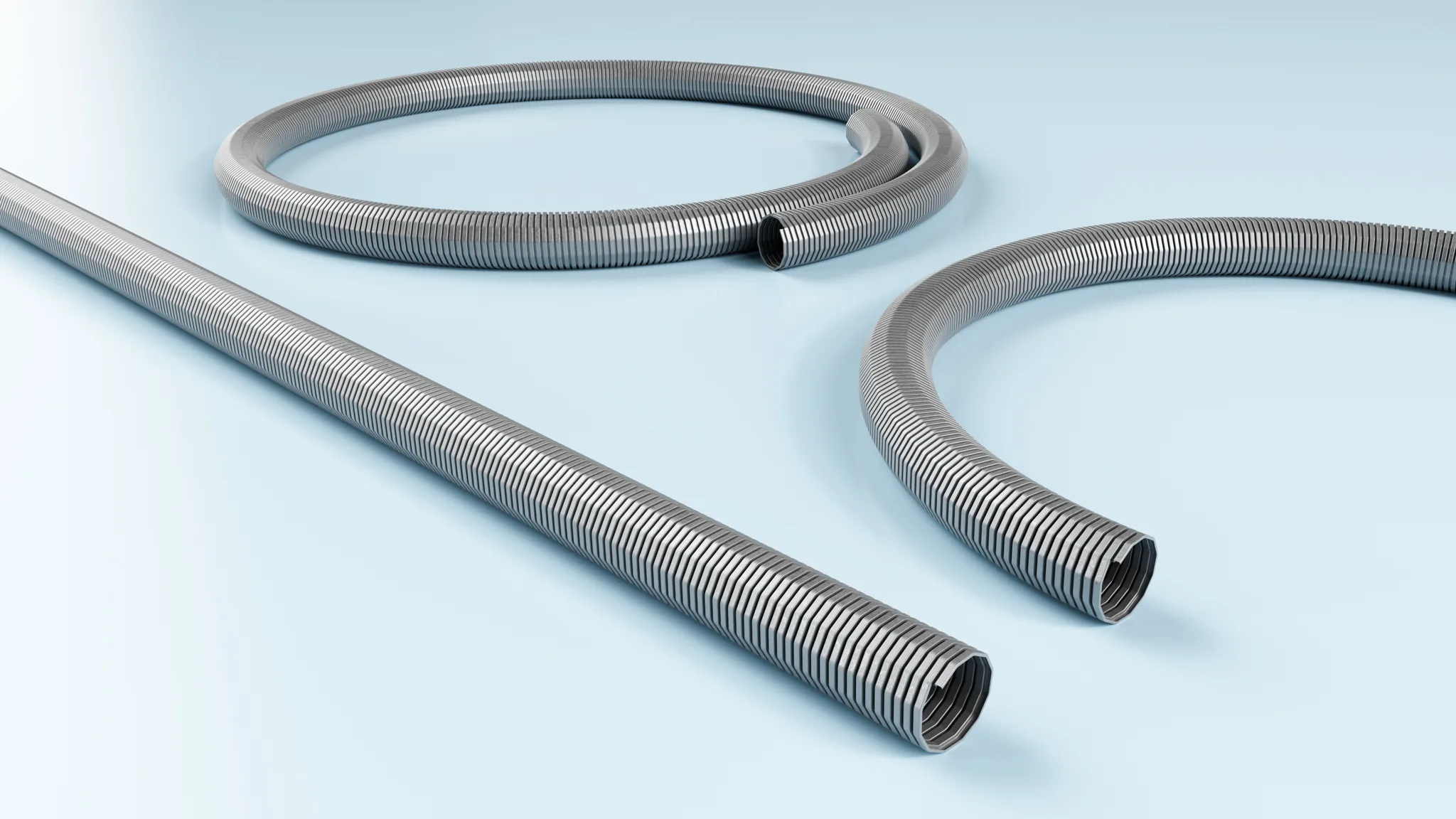

METAL HOSE 375
Odporny na ścieranie wąż metalowy, przewodzący elektrycznie i żaroodporny do +120°C. Dopuszczenie ATEX zgodnie z 2014/34/UE + TRGS 727 dla stref 20, 21 i 22 wewnątrz węża. Zaprojektowany do transportu materiałów ściernych w wymagających warunkach przemysłowych: wiórów drzewnych, trocin, mgły olejowej i podobnych mediów. Wariant standardowy to lżejsza wersja serii METAL HOSE (w odróżnieniu od INOX 376, który pokrywa zakres do +600°C).
Pobierz kartę techniczną (PDF)
- ATEX strefa 20·21·22
- Przewodzący (metal)
- Do +120°C
- Odporny na ścieranie
- Stal ocynkowana
- Cięcie na wymiar
Dlaczego ten wąż?
METAL HOSE 375 to lżejszy wariant serii METAL HOSE: stal ocynkowana zamiast nierdzewnej INOX. Daje to niższy koszt i lepszą elastyczność przy tym samym dopuszczeniu ATEX, ale z niższą odpornością temperaturową (+120°C wobec +600°C dla INOX 376).
Dla większości zastosowań w przemyśle drzewnym i papierniczym +120°C wystarcza, ponieważ temperatury pyłu drzewnego i papierowego leżą zwykle poniżej tej granicy. Warstwa cynku chroni przed rdzą w wilgotnych warunkach pracy.
Gdzie znajduje zastosowanie
W przemyśle drzewnym wąż pracuje zwykle na centralnych systemach odciągowych do pyłu drzewnego i trocin. Dopuszczenie ATEX jest w większości krajów wymogiem urzędowym przy obsłudze pyłu drzewnego.
W przemyśle papierniczym stosuje się go do transportu pyłu procesowego w umiarkowanych temperaturach. Lżejsza konstrukcja (w porównaniu z INOX 376) ułatwia obsługę podczas montażu i serwisu.
Na co dzień mówimy o nim "wąż ze stali ocynkowanej" lub "metal 375": znormalizowany, ekonomiczny metalowy wąż ATEX.
Specyfikacja techniczna
Specyfikacja techniczna METAL HOSE 375.
| Materiał | Stal ocynkowana, konstrukcja w pełni metalowa |
|---|---|
| Temperatura | 0 do +120°C |
| Klasa odporności | Przewodzący (metal, <106 Ω) |
| ATEX | Strefy 20, 21, 22 wewnątrz (TRGS 727) |
| Zgodność | ATEX 2014/34/UE, TRGS 727, REACH, RoHS |
| Cięcie na wymiar | Tak |
| Grupa SKU producenta | 3750000 |
Wymiary i zamawianie
Standardowe wymiary METAL HOSE 375.
| Ø wewn. |
Promień gięcia |
Maks. długość |
Masa |
Nr artykułu |
|---|---|---|---|---|
| 20 | 90 | 10 | 0,34 | 37500200000 |
| 25 | 98 | 10 | 0,42 | 37500250000 |
| 30 | 115 | 10 | 0,5 | 37500300000 |
| 32 | 124 | 10 | 0,53 | 37500320000 |
| 35 | 133 | 10 | 0,57 | 37500350000 |
| 40 | 135 | 10 | 0,7 | 37500400000 |
| 45 | 143 | 10 | 0,73 | 37500450000 |
| 50 | 155 | 10 | 0,81 | 37500500000 |
| 55 | 173 | 10 | 0,91 | 37500550000 |
| 60 | 185 | 10 | 1,01 | 37500600000 |
| 65 | 198 | 10 | 1,09 | 37500650000 |
| 70 | 205 | 10 | 1,17 | 37500700000 |
| 75 | 218 | 10 | 1,25 | 37500750000 |
| 80 | 230 | 10 | 1,33 | 37500800000 |
| 90 | 235 | 10 | 1,78 | 37500900000 |
| 100 | 270 | 10 | 1,98 | 37501000000 |
| 110 | 275 | 10 | 2,17 | 37501100000 |
| 120 | 320 | 10 | 2,36 | 37501200000 |
| 125 | 338 | 10 | 2,45 | 37501250000 |
| 130 | 345 | 10 | 2,86 | 37501300000 |
| 140 | 360 | 10 | 3,07 | 37501400000 |
| 150 | 385 | 10 | 3,29 | 37501500000 |
| 160 | 410 | 10 | 3,5 | 37501600000 |
| 170 | 435 | 10 | 3,71 | 37501700000 |
| 175 | 189 | 10 | 3,7 | 37501750000 |
| 180 | 455 | 10 | 3,93 | 37501800000 |
| 190 | 455 | 10 | 4,5 | 37501900000 |
| 200 | 460 | 10 | 5,4 | 37502000000 |
| 225 | 518 | 10 | 5,86 | 37502250000 |
| 250 | 575 | 5 | 6,5 | 37502500000 |
| 275 | 633 | 5 | 7,13 | 37502750000 |
| 280 | 690 | 15 | 7,27 | 37502800000 |
| 300 | 700 | 5 | 7,78 | 37503000000 |
| 315 | 730 | 15 | 8,16 | 37503150000 |
| 350 | 1,2 | 5 | 13,4 | 37503500000 |
| 400 | 1,4 | 5 | 15,2 | 37504000000 |
| 450 | 1,6 | 5 | 17,1 | 37504500000 |
| 500 | 1,8 | 5 | 19,1 | 37505000000 |
Promień gięcia mierzony jest po wewnętrznej stronie łuku węża.
Normy i zgodność
METAL HOSE 375 jest certyfikowany zgodnie z:
- ATEX 2014/34/UE (1999/92/WE). Dyrektywa dotycząca urządzeń w atmosferach wybuchowych. Obejmuje transport pneumatyczny pyłów palnych w strefach 20, 21, 22 wewnątrz.
- TRGS 727. Niemieckie przepisy techniczne dotyczące pracy z substancjami niebezpiecznymi.
- REACH i RoHS. Dyrektywy UE dotyczące substancji chemicznych.
Dokumentacja i pliki do pobrania
Dodatkowe dokumenty dotyczące tego węża, jego zgodności i montażu. Kliknij, aby pobrać plik PDF w nowej karcie.
Pomoc w doborze materiału
Przy wyborze węża, gdy właściwy poziom rezystancji lub klasyfikacja stref budzi wątpliwości, te dwa artykuły są dobrym punktem wyjścia:
Niewidzialne najsłabsze ogniwo
Dlaczego wąż przewodzący lub antystatyczny sam w sobie nie wystarcza i co uziemienie oznacza dla całego systemu.
Poznaj swoje omy
Różnica między antystatycznym a przewodzącym, jakie limity rezystancji obowiązują w poszczególnych miejscach i jak je poprawnie mierzyć.
Branże, w których jest stosowany
METAL HOSE 375 stosuje się w przemyśle drzewnym i papierniczym oraz w ogólnych odciągach istotnych z punktu widzenia ATEX:
W przemyśle drzewnym to standardowy wybór w centralnych instalacjach odciągowych, ponieważ pył drzewny jest często klasyfikowany jako St 1 lub St 2 w skali wybuchowości pyłów, a odciąg z dopuszczeniem ATEX jest wymogiem urzędowym.
W przemyśle papierniczym stosuje się go do odciągu pyłu papierowego. Warstwa cynkowa chroni przed wilgocią i lekko korozyjnymi mediami.
Długości i zestawy na zamówienie
Wąż dostarczany jest na rolkach po 10 m. Tniemy go na wymiar i montujemy złącza kołnierzowe lub standardowe końcówki.
Dla centralnych systemów odciągowych możemy zorganizować dostawy seryjne.
Najczęściej zadawane pytania
Jaka jest różnica między METAL HOSE 375 a METAL HOSE INOX 376?
375 to stal ocynkowana, +120°C, niższy koszt. 376 to stal nierdzewna (INOX), +600°C, wyższa odporność na korozję. Do standardowych zastosowań w przemyśle drzewnym i papierniczym należy wybrać 375, a do środowisk wysokotemperaturowych lub korozyjnych 376.
Jaka jest różnica między METAL HOSE 375 a 375 HT?
Standardowy 375 obejmuje zakres do +120°C. 375 HT to wariant o wyższej odporności temperaturowej. Należy wybrać wariant odpowiadający konkretnym warunkom pracy.
Czy wąż musi być uziemiony?
Tak, ZAWSZE. Wąż jest przewodzący dzięki konstrukcji stalowej, ale dopuszczenie ATEX wymaga do działania prawidłowego uziemienia na obu końcach.
Czy wytrzymuje media mokre?
Warstwa ocynku chroni przed lekką wilgocią i kondensatem. Do pracy ciągłej z wodą lub określonymi mediami korozyjnymi należy wybrać METAL HOSE INOX 376 (stal nierdzewna) o lepszej odporności na korozję.
Czy jest elastyczny?
Nie tak jak elastyczny wąż polimerowy. Konstrukcja ze spiralą stalową czyni go półelastycznym: można go zginać w granicach określonego promienia gięcia, ale nie skręcać ani swobodnie ściskać.
Czy można go zamówić z konkretnymi złączami kołnierzowymi?
Tak. Przycinamy wąż na długość i montujemy kołnierze lub złącza bagnetowe jako gotowy zestaw. Do znormalizowanych systemów odciągowych przemysłu drzewnego możemy zazwyczaj dostarczyć wąż z prekonfigurowanymi złączami.
