Vaeskeslanger
LAVAFORM/EXTRA

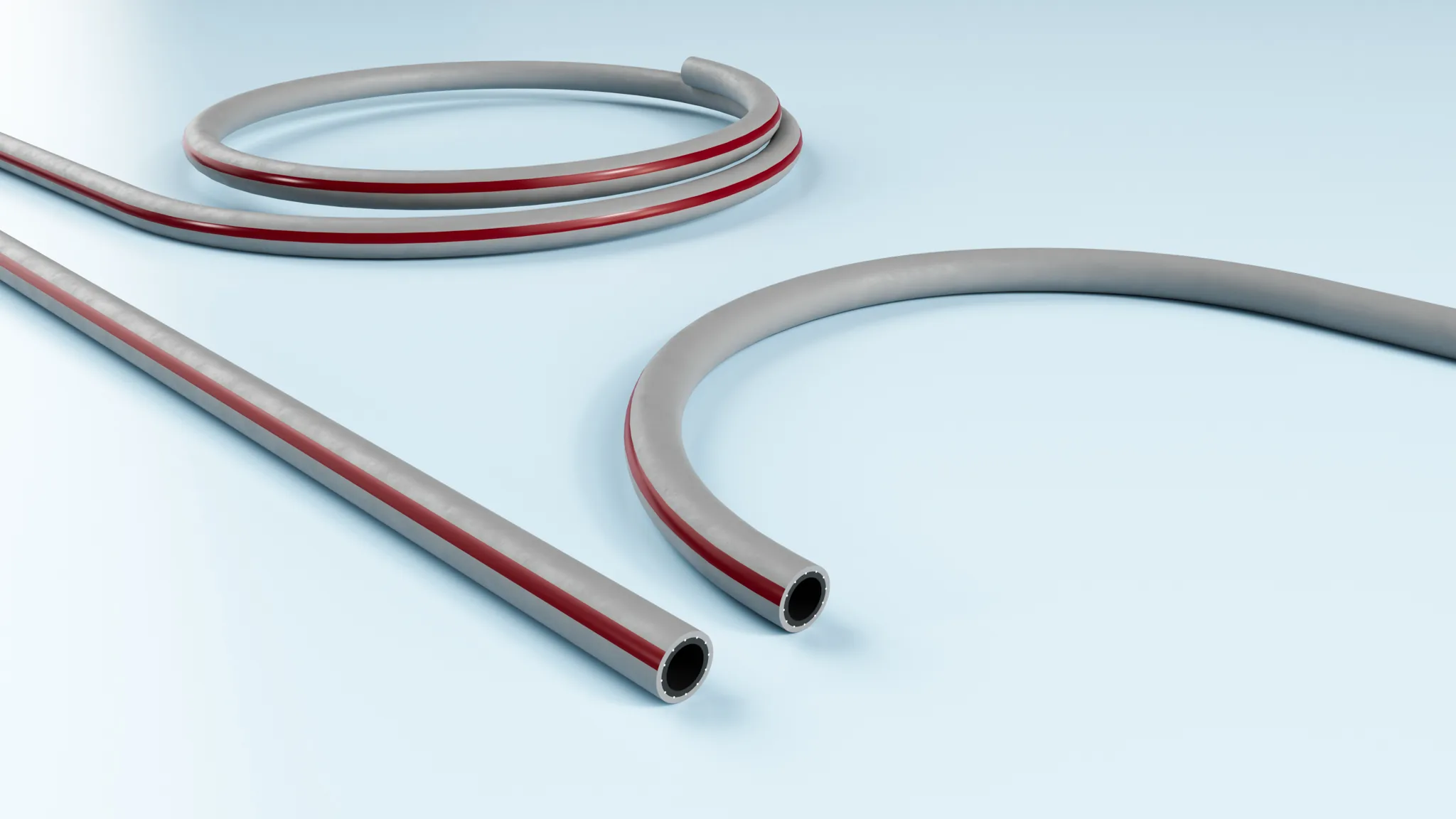

LAVAFORM/EXTRA er den varm-vand-egnede variant af LAVAFORM. Samme TPE-konstruktion og samme tryk-klasse (30 bar arbejdstryk), men med temperaturkapacitet op til 95 grader C. Den røde længdestribe identificerer varm-vand-varianten i installationer hvor flere parallelle slanger findes side-om-side.
- -20 til +95 C
- EN ISO 1307:2008
- Højfleksibel
- REACH/RoHS
- Industriel
- Vand-/kølemedie
Hvorfor denne slange?
LAVAFORM/EXTRA bruger samme TPE-konstruktion som LAVAFORM, men med en formulering der er optimeret til højere temperaturer. Op til 95 grader C bevarer slangen sin fleksibilitet og tryk-modstand uden at blive sprød.

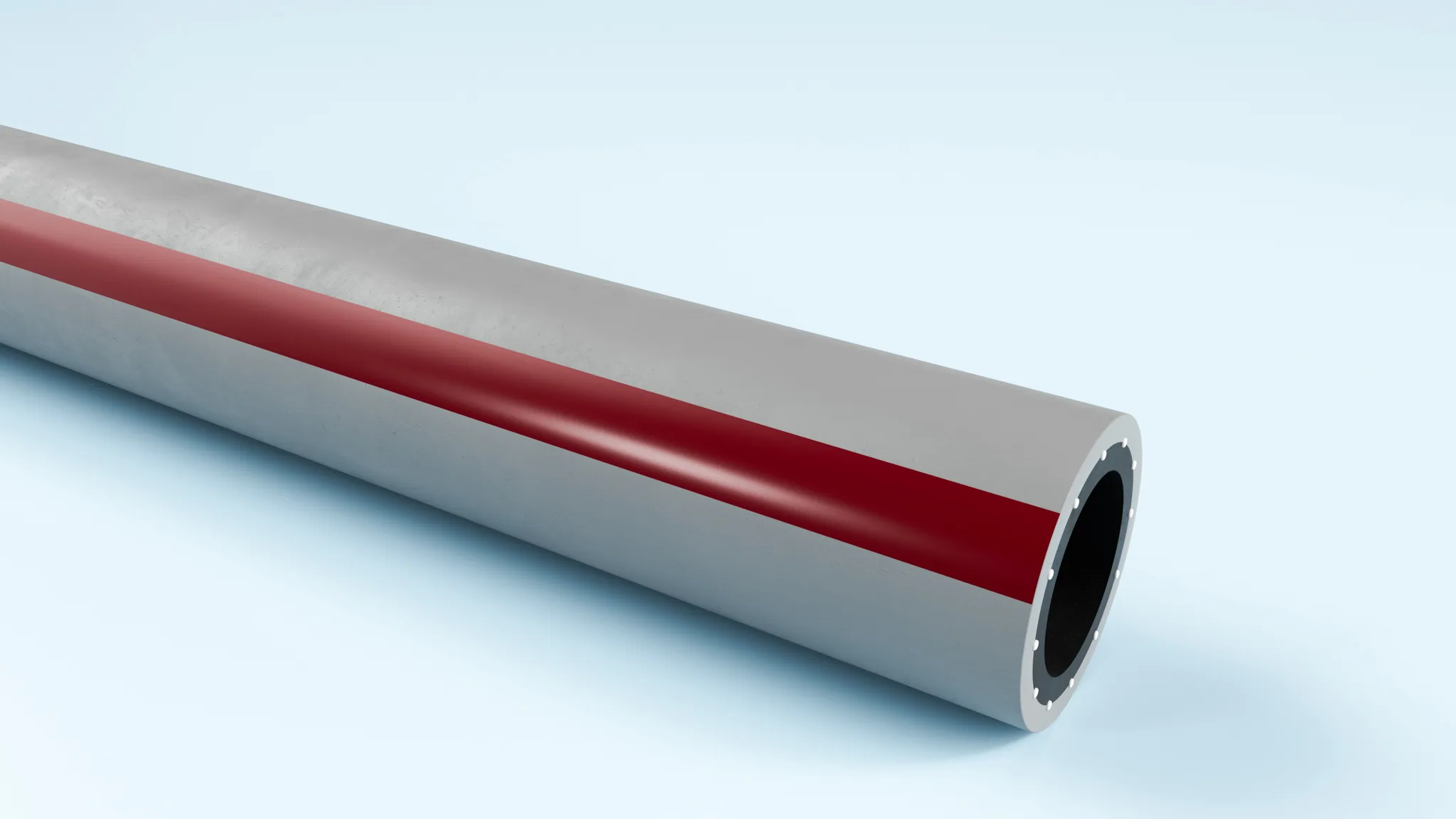

Den røde længdestribe følger samme international konvention som svejseslanger: rød = varmt medium. I parallel-installationer med flere slanger side-om-side er det en visuel markering der reducerer risiko for forkert tilkobling under service.
Trykklassen er identisk med basis-LAVAFORM (30 bar arbejdstryk, 90 bar burst). Den 3:1 sikkerhedsmargin kombineret med varm-vand-kapaciteten gør LAVAFORM/EXTRA velegnet til opvaskemaskiner og industrielt udstyr med hygiejne-cyklus.
Hvor bruges den?
Opvaskemaskiner og kombi-apparater i både husholdnings- og industriel udførelse bruger LAVAFORM/EXTRA som intern vand-tilførsel. Hygiejne-cyklus med 80-90 graders vand er ikke en ekstrem belastning men kontinuerlig - hvilket er præcis hvad slangen er bygget til.
Industrielle vaskerier med varm-vand-pumper og storkøkken-udstyr bruger slangen til kontinuerlig drift med temperaturskift. TPE-konstruktionen er højfleksibel og let at montere i tracks og føringer.
Bygningsinstallationer med varm-vand kan bruge LAVAFORM/EXTRA som tilkobling - typisk i moderate tryk-klasser hvor en gummi-slange ville være unødig kraftig.
I daglig tale kaldes LAVAFORM/EXTRA også for varm-vand-slange eller opvaskemaskine-slange.
Tekniske specifikationer
Slangens nøgle-specifikationer er kort opsummeret nedenfor. Kontakt os hvis du har brug for eksplicitte værdier ved en bestemt driftstemperatur eller anvendelses-scenario.
| Materiale ydervæg | Termoplastisk elastomer (TPE) |
|---|---|
| Materiale inderforing | Termoplastisk elastomer (TPE) |
| Forstærkning | Tekstil-indlæg (polyester eller textile plies) |
| Farve ydervæg | grå med rød længdestribe |
| Temperaturområde | -20 til +95 grader C |
| Arbejdstryk | 30 bar |
| Konstruktion ydervæg | Glat (smooth) |
| Inderforing | Glat ekstruderet |
| Standardrullelængde | 40 m |
| Producent-SKU | 4012 |
Dimensioner og bestilling
Tabellen viser de tilgængelige standard-dimensioner. Kontakt os hvis dit anvendelsesscenario kræver en specifik vægtykkelse eller koblingsoverflade. Trykværdierne refererer til 20 grader C; ved højere driftstemperatur reduceres det effektive arbejdstryk.
| Indre Ø |
Ydre Ø |
Vægtykkelse |
Arbejdstryk |
Burst-tryk |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|---|---|
| 10 | 17 | 3,5 | 30 | 90 | 40 | 0,2 | 40 | 4012010000 |
| 13 | 20 | 3,5 | 30 | 90 | 40 | 0,25 | 40 | 4012013000 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er produceret efter europæiske og internationale standarder for industrielle gummi- og termoplastslanger. EN ISO 1307:2008 er den primære konstruktionsstandard; øvrige direktiver og certifikater følger producentens kvalitetssystem.
- EN ISO 1307:2008. Europæisk standard for gummi- og termoplastslanger til generelle anvendelser. Definerer dimensioner, tryktolerance, bestandighed og mærkning.
- EN ISO 8031:2020. Bestemmelse af elektrisk modstand i gummi- og termoplastslanger. Anvendt for at bekræfte slangens isolerende karakter (vandslanger er normalt ikke konduktive).
- EN ISO 8033:2016. Test af adhæsion mellem foring, vægmateriale og forstærkning. Sikrer at slangens lag holder sammen under tryk og fleksion.
- EN ISO 7233:2016. Bestemmelse af vakuumbestandighed. Relevant for vandslanger der opererer med kortvarigt undertryk.
- RoHS-direktivet (2011/65/EU). Begrænsning af farlige stoffer i elektrisk/elektronisk udstyr. Producenterklæring foreligger.
- REACH (EC 1907/2006). Registrering, evaluering og godkendelse af kemiske stoffer. Producent-erklæring på anmodning.
- ISO 9001:2015. Kvalitetsledelsessystem hos producenten. Sikrer at hver produktionscharge følger samme specifikation.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
LAVAFORM/EXTRA benyttes hvor LAVAFORM ikke rækker temperaturmæssigt - typisk i opvaskemaskiner, kombi-apparater og pumpe-anvendelser med varm-vand-tilførsel.
Opvaskemaskiner og kombinerede vaske-/tørreapparater er hovedmarkedet. Slangen tåler den vandtemperatur der bruges til afkalkning og hygiejne-cyklus (typisk 60-90 grader C) uden tab af elasticitet.
Industrielle vaskerier og storkøkken-udstyr bruger LAVAFORM/EXTRA i pumpe-kredsløb hvor varm-vand-tilførsel skifter cyklisk. Temperatur-cykling er en af de største belastninger på elastomerer, og TPE er konstrueret til at tåle den.
Bygnings-installationer med varm-vand (radiator-kredsløb, varmtvands-distribution) kan bruge slangen i moderate tryk-klasser. For større dimensioner eller højere driftstryk anbefaler vi en gummi-baseret slange som RADIACORD eller TEMPERFORM.
Tilpassede længder og samlinger
Slangen kan leveres skåret til ønskede længder. Standardrullen er 40 m, og kortere stykker eller flere ruller kan leveres efter aftale.
Hos Particulair rådgiver vi om koblinger og dimensionering. Send os en skitse over din anvendelse, så vurderer vi den rigtige variant og længde.
Ofte stillede spørgsmål
Hvad er forskellen på LAVAFORM og LAVAFORM/EXTRA?
LAVAFORM er beregnet til kold-vand-anvendelse (op til 60 grader C) og har en blå længdestribe. LAVAFORM/EXTRA tåler varmt vand (op til 95 grader C) og har en rød længdestribe. Begge har samme TPE-konstruktion og samme tryk-klasse (30 bar arbejdstryk, 90 bar burst).
Hvilket materiale er slangen lavet af?
Bade inder- og yderlag er termoplastisk elastomer (TPE) med polyester-indlæg som forstærkning. TPE giver lav vægt og høj fleksibilitet, samtidig med at slangen tåler tryk-stød fra vaskemaskinens centrifugecyklus.
Hvilket arbejdstryk tåler slangen?
30 bar kontinuerligt arbejdstryk og 90 bar burst-tryk. Det giver en tre-gangs sikkerhedsmargin - kritisk fordi vaskemaskine-pumper skaber kortvarige tryk-spidser ved start og stop.
Kan jeg bruge LAVAFORM til drikkevand?
Slangen er ikke specifikt godkendt til drikkevandskontakt (ingen EU 1935/2004 eller FDA-erklæring på factsheet). For drikkevandsanvendelse anbefaler vi en variant med eksplicit fødevaregodkendelse - kontakt os for rådgivning.
Hvilke koblinger kan bruges?
Standard slangeklemmer (spændebånd) og industrielle hurtigkoblinger virker fint på LAVAFORM. Særlige metal-presklemmer giver bedre lækagebeskyttelse i kontinuerlig drift. Vi rådgiver gerne om koblings-valg ud fra dit anvendelsesscenarie.
Er slangen ozon- og UV-bestandig?
Factsheet specificerer ikke eksplicit ozon- eller UV-bestandighed for LAVAFORM. TPE er typisk mindre UV-stabilt end EPDM ved langvarig udendørs eksponering - til synlig udendørs anvendelse anbefaler vi TEMPERFORM eller RADIACORD som alternativ.
Hvor længe holder slangen?
Levetiden afhænger af brugsfrekvens, vandkvalitet og rengøringsmidler. Daglig vaskemaskine-drift giver typisk 3-7 år. Månedlig visuel inspektion for revner eller misfarvning anbefales. Ved lækage eller blot synlige tegn på nedbrydning skal slangen udskiftes.
Kan slangen leveres i andre længder end 40 m?
Ja - 40 m er standard-rullen, men vi kan levere kortere skårne stykker eller flere ruller efter aftale. For OEM-anvendelse i hvidevareproduktion tilbyder vi også kontinuerte ruller op til 200 m i samme charge.
