LAVAFORM

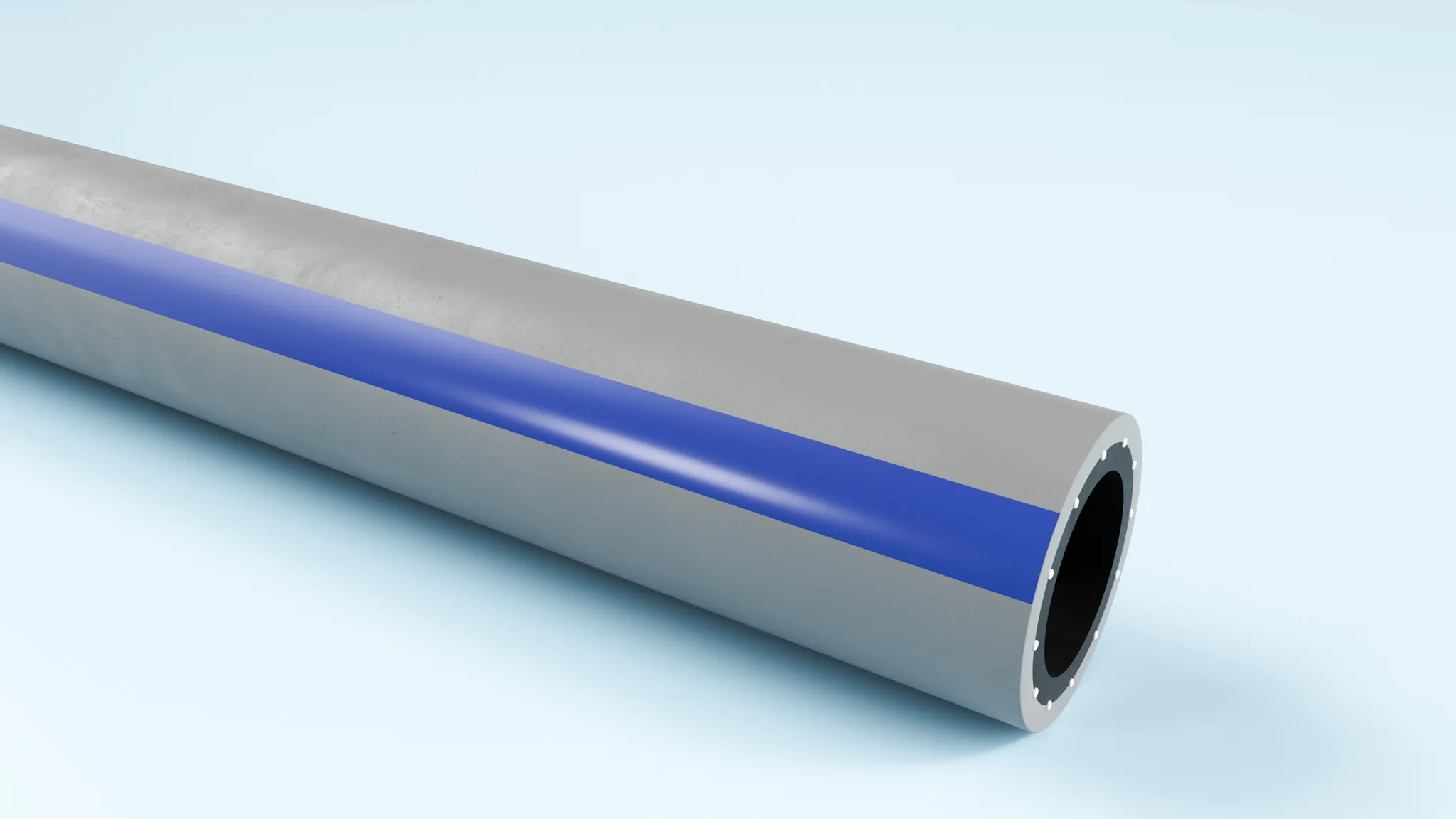

LAVAFORM er en termoplastisk vand-slange udviklet specifikt til vaskemaskiner. Den taaler de tryk-stoed der opstaar under centrifugering og pumpe-cyklus, og er optimeret til kold-vand-anvendelse op til 60 grader C. Den blaa laengdestribe markerer kold-vand-varianten i parallel-installationer.
- -20 til +60 C
- EN ISO 1307:2008
- Hojfleksibel
- REACH/RoHS
- Industriel
- Vand-/koelemedie
Hvorfor denne slange?
LAVAFORM er konstrueret med termoplastisk elastomer (TPE) som baade ydre og indre lag, med polyester-indlaeg som forstaerkning. Det giver en let, fleksibel slange der taaler kontinuerlig tryk-cykling - en af de stoerste belastninger paa en pumpe-slange i daglig drift.

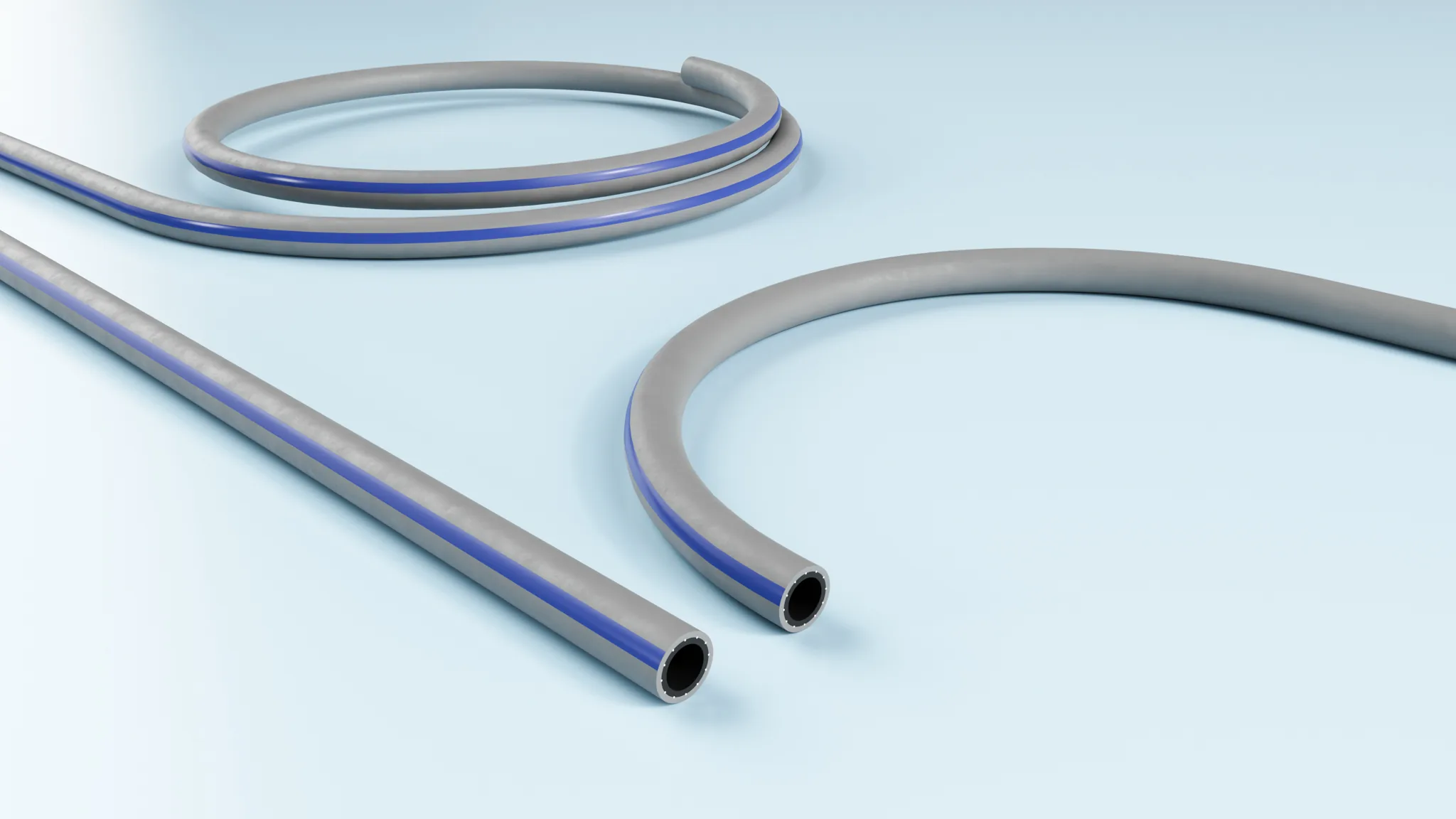

Det blaa laengdestribet er en visuel markor: i installationer med baade kold-vand- og varm-vand-slanger er det vigtigt at de let kan skelnes uden maerkning. LAVAFORM/EXTRA bruger samme konstruktion men med roed stribe og hoejere temperaturkapacitet.
Trykklassen (30 bar arbejdstryk, 90 bar burst) giver en 3:1 sikkerhedsmargin der er kritisk for husholdningsapparater hvor pumpe-spidser kortvarigt kan ligge over normalt arbejdstryk. TPE-konstruktionen taaler tusindvis af cykler uden permanent deformation.
Hvor bruges den?
Vaskemaskiner og opvaskemaskiner er hovedanvendelsen - bade i husholdnings- og industrielt udstyr. Slangen monteres mellem indtagsventil og pumpe, hvor den udsattes for vand med varierende tryk og kortvarige spidser ved cyklus-skift.
Slangepumper i rengoeringsudstyr og industrielle gulvrenseanlaeg bruger LAVAFORM som vand-distribution i lavere tryk-klasser. TPE-konstruktionen taaler kemikalie-rester fra rengoeringsmidler bedre end visse gummi-alternativer.
Bygnings-installationer (VVS, ejendomsservice) bruger slangen som tilkobling i lavere trykklasser hvor rustfri staal-rorforing ville vaere overdimensioneret. Standard slangeklemmer og hurtigkoblinger virker fint paa LAVAFORM.
I daglig tale kaldes LAVAFORM ogsaa for vaskemaskine-slange eller pumpe-slange.
Tekniske specifikationer
Slangens noegle-specifikationer er kort opsummeret nedenfor. Kontakt os hvis du har brug for eksplicitte vaerdier ved en bestemt driftstemperatur eller anvendelses-scenario.
| Materiale ydervaeg | Termoplastisk elastomer (TPE) |
|---|---|
| Materiale inderforing | Termoplastisk elastomer (TPE) |
| Forstaerkning | Tekstil-indlaeg (polyester eller textile plies) |
| Farve ydervaeg | graa med blaa laengdestribe |
| Temperaturomraade | -20 til +60 grader C |
| Arbejdstryk | 30 bar |
| Konstruktion ydervaeg | Glat (smooth) |
| Inderforing | Glat ekstruderet |
| Standardrullelaengde | 40 m |
| Producent-SKU | 4011 |
Dimensioner og bestilling
Tabellen viser de tilgaengelige standard-dimensioner. Kontakt os hvis dit anvendelsesscenario kraever en specifik vaegtykkelse eller koblingsoverflade. Trykvaerdierne refererer til 20 grader C; ved hoejere driftstemperatur reduceres det effektive arbejdstryk.
| Indre Ø |
Ydre Ø |
Vægtykkelse |
Arbejdstryk |
Burst-tryk |
Maks. længde |
Vægt |
Rulle |
Artikelnr. |
|---|---|---|---|---|---|---|---|---|
| 10 | 17 | 3,5 | 30 | 90 | 40 | 0,225 | 40 | 4011010000 |
| 13 | 20 | 3,5 | 30 | 90 | 40 | 0,25 | 40 | 4011013000 |
Felter uden værdi (—) er ikke specificeret i fabrikantens factsheet. Overtryk og undertryk er anbefalede arbejdsgrænser; produktet kan udsættes for højere belastning ved forespørgsel. Bøjeradius er målt langs slangens inderside.
Standarder og overensstemmelse
Slangen er produceret efter europaeiske og internationale standarder for industrielle gummi- og termoplastslanger. EN ISO 1307:2008 er den primaere konstruktionsstandard; oevrige direktiver og certifikater foelger producentens kvalitetssystem.
- EN ISO 1307:2008. Europaeisk standard for gummi- og termoplastslanger til generelle anvendelser. Definerer dimensioner, tryktolerance, bestandighed og maerkning.
- EN ISO 8031:2020. Bestemmelse af elektrisk modstand i gummi- og termoplastslanger. Anvendt for at bekraefte slangens isolerende karakter (vandslanger er normalt ikke konduktive).
- EN ISO 8033:2016. Test af adhaesion mellem foring, vaegmateriale og forstaerkning. Sikrer at slangens lag holder sammen under tryk og fleksion.
- EN ISO 7233:2016. Bestemmelse af vakuumbestandighed. Relevant for vandslanger der opererer med kortvarigt undertryk.
- RoHS-direktivet (2011/65/EU). Begraensning af farlige stoffer i elektrisk/elektronisk udstyr. Producenterklaering foreligger.
- REACH (EC 1907/2006). Registrering, evaluering og godkendelse af kemiske stoffer. Producent-erklaering paa anmodning.
- ISO 9001:2015. Kvalitetsledelsessystem hos producenten. Sikrer at hver produktionscharge folger samme specifikation.
Dokumentation og downloads
Yderligere dokumenter om denne slange, dens compliance og montering. Klik for at downloade som PDF i ny fane.
Hjælp til materialevalg
Selvom denne slange ikke er ATEX-relevant, giver disse to artikler nyttig baggrund om elektrisk modstand og industriel sikkerhed — vigtigt hvis du senere kombinerer slangen med elektrisk udstyr eller arbejder i blandede miljøer:
Det usynlige svageste led
Hvorfor en konduktiv eller antistatisk slange ikke er nok i sig selv — og hvad jordforbindelsen betyder for det færdige system.
Kend din ohm
Forskellen på antistatisk og konduktiv, hvilke modstandsgrænser der gælder hvor, og hvordan du måler dem korrekt.
Brancher der bruger den
LAVAFORM benyttes overvejende i hvidevareproduktion, vaskerier og rengoeringsudstyr - hvor en standard-vandslange skal kunne klare daglige tryk-cykler i mange aar.
Hvidevareproduktion er kernemarkedet: vaskemaskiner, opvaskemaskiner og kombi-apparater bruger LAVAFORM som intern vand-tilfoersel. OEM-volumener leveres typisk i kontinuerte ruller op til 200 m fra samme charge.
I industrielle vaskerier og rengoerings-udstyr indgaar slangen ofte i pumpe-systemer hvor tryk-stoed fra start/stop-cyklus er en af de stoerste belastninger paa elastomeren. TPE-konstruktionen er designet specifikt til denne brug.
Generelle bygnings- og maskin-installationer bruger LAVAFORM som tilkobling mellem pumpe og afgang i moderate trykklasser. Slangen er prismaessigt attraktiv naar en specialiseret vand-slange ikke er noedvendig.
Tilpassede længder og samlinger
Slangen kan leveres skaaret til oenskede laengder. Standardrullen er 40 m, og kortere stykker eller flere ruller kan leveres efter aftale.
Hos Particulair raadgiver vi om koblinger og dimensionering. Send os en skitse over din anvendelse, saa vurderer vi den rigtige variant og laengde.
Ofte stillede spørgsmål
Hvad er forskellen paa LAVAFORM og LAVAFORM/EXTRA?
LAVAFORM er beregnet til kold-vand-anvendelse (op til 60 grader C) og har en blaa laengdestribe. LAVAFORM/EXTRA taaler varmt vand (op til 95 grader C) og har en roed laengdestribe. Begge har samme TPE-konstruktion og samme tryk-klasse (30 bar arbejdstryk, 90 bar burst).
Hvilket materiale er slangen lavet af?
Bade inder- og yderlag er termoplastisk elastomer (TPE) med polyester-indlaeg som forstaerkning. TPE giver lav vaegt og hoej fleksibilitet, samtidig med at slangen taaler tryk-stoed fra vaskemaskinens centrifugecyklus.
Hvilket arbejdstryk taaler slangen?
30 bar kontinuerligt arbejdstryk og 90 bar burst-tryk. Det giver en tre-gangs sikkerhedsmargin - kritisk fordi vaskemaskine-pumper skaber kortvarige tryk-spidser ved start og stop.
Kan jeg bruge LAVAFORM til drikkevand?
Slangen er ikke specifikt godkendt til drikkevandskontakt (ingen EU 1935/2004 eller FDA-erklaering paa factsheet). For drikkevandsanvendelse anbefaler vi en variant med eksplicit foedevaregodkendelse - kontakt os for raadgivning.
Hvilke koblinger kan bruges?
Standard slangeklemmer (boertelbaand) og industrielle hurtigkoblinger virker fint paa LAVAFORM. Saerlige metal-presklemmer giver bedre laekagebeskyttelse i kontinuerlig drift. Vi raadgiver gerne om koblings-valg ud fra dit anvendelsesscenarie.
Er slangen ozon- og UV-bestandig?
Factsheet specificerer ikke eksplicit ozon- eller UV-bestandighed for LAVAFORM. TPE er typisk mindre UV-stabilt end EPDM ved langvarig udendoers eksponering - til synlig udendoers anvendelse anbefaler vi TEMPERFORM eller RADIACORD som alternativ.
Hvor laenge holder slangen?
Levetiden afhaenger af brugsfrekvens, vandkvalitet og rengoeringsmidler. Daglig vaskemaskine-drift giver typisk 3-7 aar. Maanedlig visuel inspektion for revner eller misfarvning anbefales. Ved laekage eller blot synlige tegn paa nedbrydning skal slangen udskiftes.
Kan slangen leveres i andre laengder end 40 m?
Ja - 40 m er standard-rullen, men vi kan levere kortere skaarne stykker eller flere ruller efter aftale. For OEM-anvendelse i hvidevareproduktion tilbyder vi ogsaa kontinuerte ruller op til 200 m i samme charge.
