HSP1P-serien

Ex stik og netstik til farlige zoner

ATEX- og IECEx-certificerede stik til gas- og støvmiljøer. Fire strømstørrelser. Op til 690V AC: 16A, 32A, 63A og 125A. IP66. Zone 1, 2, 21 og 22.

ATEX Ex-mærkning IECEx certificering CE-mærkning IP66 Zone 1 · 2 · 21 · 22 16A – 125A
Kontakt os for teknisk rådgivning

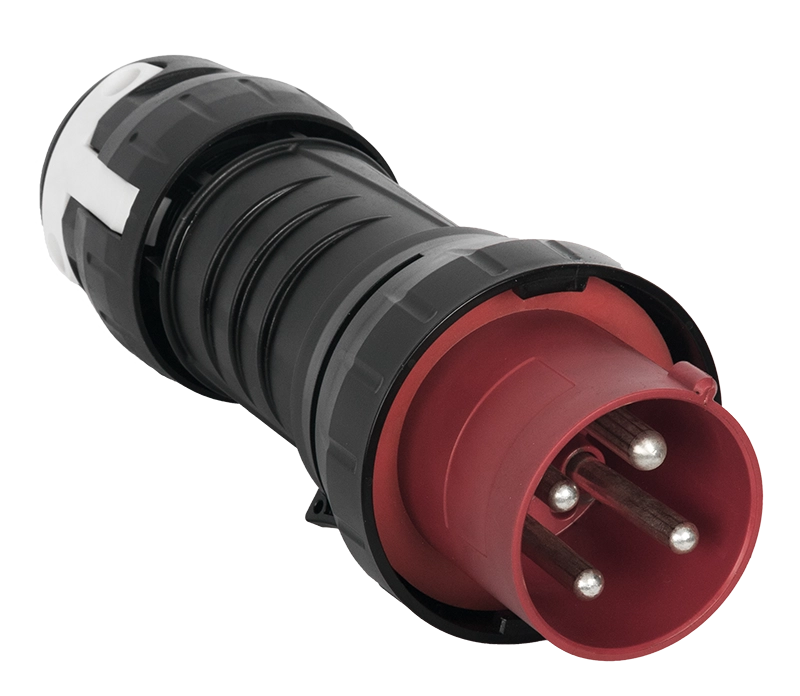

HARDO HSP1P Ex stik, nærbillede af 32A plug med rødt hoved og BMC-glasfiberhus
Distribueret i Danmark af Particulair particulair.eu [E-mail beskyttet – klik] +45 70 20 62 66

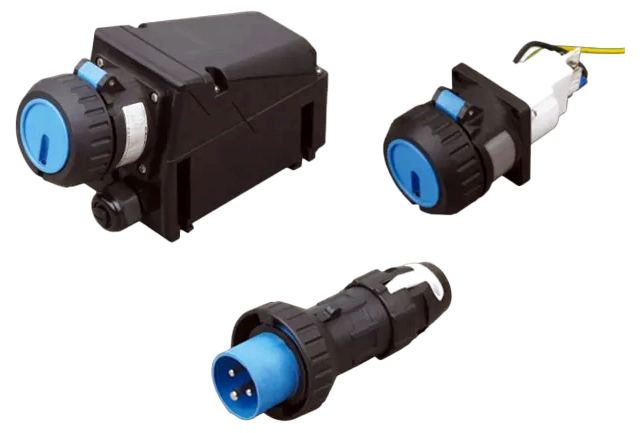

HARDO HSP1P 16A eksplosionsbeskyttet stik og netstik, blaa, ATEX Zone 1 og 2
Størrelse 1 · 16A

HSP1P 16A – netstik og stik til lette installationer

16A-udgaven dækker installationer med 3-, 4- og 5-polet tilslutning og er den eneste i serien der understøtter 110–130V AC (kun 3P). Huset måler 335 × 90 × 159 mm og er fremstillet i BMC-glasfiber.

3P · 4P · 5P 110–690V AC T5/T6 Gb Maks. +65°C omgivelse
Poler3P (2P+PE eller 1P+N+PE), 4P (3P+PE), 5P (3P+N+PE)
Spænding110–130V AC (kun 3P), 200–250V, 380–415V, 480–500V, 600–690V AC
TemperaturklasseT5 / T6 Gb
Omgivende temperatur-45°C til +65°C
Maks. kabeldimension2,5 mm² eller 4,0 mm²
Kabelindgang2 × M25
Huskapsling335 × 90 × 159 mm
Intern jordskrueM4

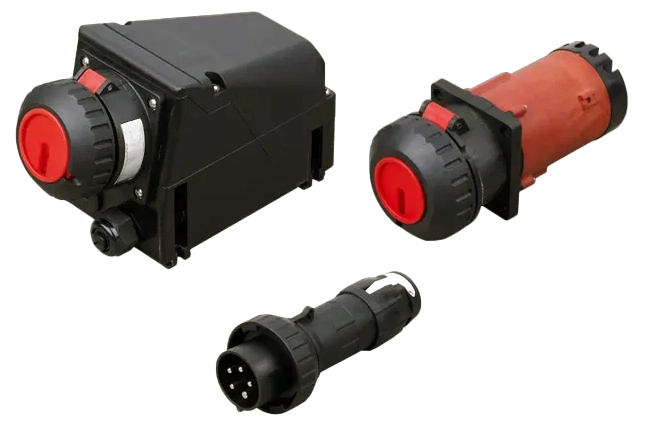

HARDO HSP1P 32A eksplosionsbeskyttet stik og netstik, roed, ATEX Zone 1 og 2
Størrelse 3 · 32A

HSP1P 32A – til tunge tilslutninger og mobilt udstyr

32A-udgaven er velegnet til tilslutning af tunge forbrugere som pumper, kompressorer og mobilt procesudstyr i ATEX-klassificerede områder. Kabelindgangen på 2 × M40 accepterer kabler op til 6,0 mm².

4P · 5P 200–690V AC T5 Gb Maks. +50°C omgivelse
Poler4P (3P+PE), 5P (3P+N+PE)
Spænding200–250V, 380–415V, 480–500V, 600–690V AC
TemperaturklasseT5 Gb
Omgivende temperatur-45°C til +50°C
Maks. kabeldimension6,0 mm²
Kabelindgang2 × M40
Huskapsling460 × 120 × 205 mm
Intern jordskrueM5

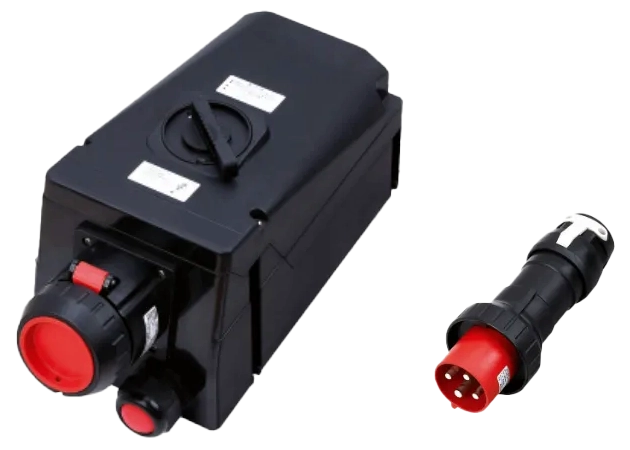

HARDO HSP1P 63A eksplosionsbeskyttet stik og netstik, sort, ATEX Zone 1 og 2
Størrelse 4 · 63A

HSP1P 63A – til industrielle motorer og procesanlæg

63A-udgaven er beregnet til tilslutning af større motorer, varmeanlæg og procesudstyr i Ex-klassificerede miljøer. Kabler op til 16,0 mm² tilsluttes via 2 × M50 kabelindgange. Huset måler 638 × 200 × 252 mm.

4P · 5P 200–690V AC T4/T5 Gb Maks. +50°C omgivelse
Poler4P (3P+PE), 5P (3P+N+PE)
Spænding200–250V, 380–415V, 480–500V, 600–690V AC
TemperaturklasseT4 / T5 Gb
Omgivende temperatur-45°C til +50°C
Maks. kabeldimension16,0 mm²
Kabelindgang2 × M50
Huskapsling638 × 200 × 252 mm
Intern jordskrueM8
HARDO HSP1P 125A eksplosionsbeskyttet stik og netstik, ATEX Zone 1 og 2 (illustrativt billede)
Størrelse 5 · 125A

HSP1P 125A – til tunge industrielle forbrugere

125A-udgaven er seriens kraftigste og dimensioneret til tilslutning af tunge industrielle anlæg i Ex-klassificerede gas- og støvmiljøer. Kabler op til 50,0 mm² tilsluttes via 2 × M63. Afbryderen er placeret roterende på husets ydre, ikke i drejeaksen som på de øvrige størrelser. Som option fås hjælpekontakt (OC).

4P · 5P 200–690V AC T4 Gb Maks. +40°C omgivelse Hjælpekontakt (option)
Poler4P (3P+PE), 5P (3P+N+PE)
Spænding200–250V, 380–415V, 480–500V, 600–690V AC
TemperaturklasseT4 Gb
Omgivende temperatur-45°C til +40°C
Maks. kabeldimension35,0 mm² eller 50,0 mm²
Kabelindgang2 × M63
Huskapsling734 × 238 × 300 mm
Intern jordskrueM8
HjælpekontaktTilgængelig som option (OC)

Sammenligning – HSP1P-serien

Alle fire strømstørrelser side om side. Vælg ud fra strøm, kabeldimension og omgivende temperatur.

ATEX-mærkning (gas)
II 2G
Ex db eb IIC T6...T4 Gb
ATEX-mærkning (støv)
II 2D
Ex tb IIIC T80°C Db
Kapslingsklasse
IP66
Zone 1, 2, 21 og 22
Strømstørrelser
16 – 125A
Op til 690V AC
Officiel ATEX-mærkning
II 2G  Ex db eb IIC T6...T4 Gb
II 2D  Ex tb IIIC T80°C Db
Parameter 16A 32A 63A 125A
Temperaturklasse T5/T6 T5 T4/T5 T4
Maks. omgiv. temp. +65°C +50°C +50°C +40°C
Poler 3P, 4P, 5P 4P, 5P 4P, 5P 4P, 5P
Maks. spænding 690V AC 690V AC 690V AC 690V AC
110–130V option Ja (kun 3P) Nej Nej Nej
Maks. kabeldim. 4,0 mm² 6,0 mm² 16,0 mm² 50,0 mm²
Kabelindgang 2×M25 2×M40 2×M50 2×M63
Hjælpekontakt Nej Nej Nej Ja (option)
Huskapsling Str. 1 Str. 3 Str. 4 Str. 5
HARDO HSP1P Ex stik og netstik, familieoversigt alle strømstørrelser

Konstruktion og designfeatures

HSP1P er konstrueret til at minimere risiko for fejlbetjening og sikre driftssikkerhed i krævende miljøer.

  • 1
    Farvekodning efter spænding

    Stik og netstik farvekodes i overensstemmelse med IEC 60309, så spændingsniveauet kan aflæses visuelt. Det reducerer risikoen for fejltilslutning markant.

  • 2
    Mekanisk kobling

    En integreret mekanisk spærring sikrer at stikket ikke kan frakobles mens kredsløbet er sluttet. Det eliminerer risikoen for gnistdannelse ved frakobling under spænding.

  • 3
    Integreret jordforbindelse

    Jordforbindelsen etableres inden fasekontakterne sluttes og brydes som den sidste. Det sikrer kontinuerlig beskyttelse mod elektrisk stød gennem hele tilslutningsprocessen.

  • 4
    Hængelåsbar netstik

    Netstikket kan hængelåses i afbrudt position, så uautoriseret genindkobling forhindres. Relevant for installationer med lockout/tagout-procedurer.

  • 5
    BMC-glasfiberhus

    Huset er fremstillet i BMC-glasfiber (Bulk Moulding Compound). Materialet er antistatisk, mekanisk robust og korrosionsresistent ved langvarig eksponering for kemikalier og UV.

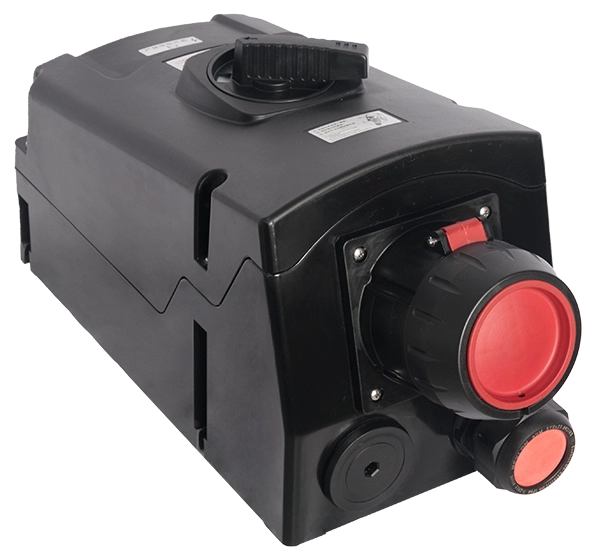

HARDO HSP1P stik, naerbillede af stiftgafler og BMC glasfiberhus

Om produktbetegnelsen: Serien omtales på denne side som HSP1P, hvilket svarer til certifikatnavnet (TÜV CY 25 ATEX 0207475 X). I HARDO's katalog og på bestillingskoder optræder de to komponenter som henholdsvis HS1PW (netstik/sokkel) og HP1P (stik/plug). Kontakt os for at få den korrekte bestillingskode til dit konkrete behov.

Produktoversigt og bestillingskoder

Tabellen herunder giver et overblik over de tilgængelige varianter i HSP1P-serien med angivelse af delvist bestillingsnummer, dimensioner og tekniske nøgleparametre. Bestillingsnummeret afsluttes med en spændingskode, som angives ved bestilling: 4 = 110~130 V, 6 = 200~250 V, 5 = 380~415 V, 7 = 480~500 V, 9 = 600~690 V. Kontakt os for at få det komplette bestillingsnummer til din specifikke installation.

Strøm / Størrelse Poltal Bestillingsnummer (delvist) Produkttype Kabelindgang Dim. mm (L×B×H / L Ø) T-klasse Max. Ta
16A
Str. 1 (3P)
Str. 2 (4P/5P)		 3P HS1PW16/3P/2P-PE/□
HS1PW16/3P/1P-N-PE/□		 Komplet sæt 2×M25 223×90×80 T5/T6 +65°C
HP1P16/3P/2P-PE/□
HP1P16/3P/1P-N-PE/□		 Stik (plug) 170 L / Ø72
HS1PP16/3P/2P-PE/□
HS1PP16/3P/1P-N-PE/□		 Panelstik 269×105×53
4P HS1PW 16/4P/3P-PE/□ Komplet sæt 2×M25 239×110×100 T5/T6 +65°C
HP1P 16/4P/3P-PE/□ Stik (plug) 186 L / Ø84,5
HS1PP 16/4P/3P-PE/□ Panelstik 291×121×70
5P HS1PW 16/5P/3P-N-PE/□ Komplet sæt 2×M25 239×110×100 T5/T6 +65°C
HP1P 16/5P/3P-N-PE/□ Stik (plug) 186 L / Ø84,5
HS1PP 16/5P/3P-N-PE/□ Panelstik 291×121×70
32A
Str. 3		 4P HS1PW 32/4P/3P-PE/□ Komplet sæt 2×M40 297×120×110 T5 +50°C
HP1P 32/4P/3P-PE/□ Stik (plug) 241 L / Ø95
HS1PP 32/4P/3P-PE/□ Panelstik 399×142×70
5P HS1PW 32/5P/3P-N-PE/□ Komplet sæt 2×M40 297×120×110 T5 +50°C
HP1P 32/5P/3P-N-PE/□ Stik (plug) 241 L / Ø95
HS1PP 32/5P/3P-N-PE/□ Panelstik 399×142×70
63A
Str. 4		 4P HS1PW 63/4P/3P-PE/□ Komplet sæt 2×M50 478×200×184 T4/T5 +50°C
HP1P 63/4P/3P-PE/□ Stik (plug) 276,5 L / Ø104
5P HS1PW 63/5P/3P-N-PE/□ * Komplet sæt 2×M50 478×200×184 T4/T5 +50°C
HP1P 63/5P/3P-N-PE/□ * Stik (plug) 276,5 L / Ø104
125A
Str. 5		 4P HS1PW 125/4P/3P-PE/□ Komplet sæt 2×M63 439×238 (hus) T4 +40°C
HP1P 125/4P/3P-PE/□ Stik (plug) 305 L / Ø118
5P HS1PW 125/5P/3P-N-PE/□ * Komplet sæt 2×M63 439×238 (hus) T4 * +40°C *
HP1P 125/5P/3P-N-PE/□ * Stik (plug) 305 L / Ø119

□ = spændingskode angives ved bestilling: 4 = 110~130 V (kun 16A 3P), 6 = 200~250 V, 6 = 380~415 V, 7 = 480~500 V, 9 = 600~690 V. Varianter markeret med * afventer bekræftelse af bestillingsnummer og tekniske data fra producenten.

Certifikater og dokumentation

Alle dokumenter er udstedt af akkrediterede organer og kan downloades direkte herunder.

ATEX-certifikat

Nr.: TÜV CY 25 ATEX 0207475 X
Udstedt: 5. december 2025
Organ: TÜV Cyprus Ltd (notif. nr. 2261)
Direktiv: 2014/34/EU

Download certifikat
EU-overensstemmelseserklæring

Direktiv: 2014/34/EU + 2011/65/EU
Udstedt: 19. februar 2026
Udsteder: Grupa WOLFF Sp. z o.o.
Dækker: Hele HSP1P-serien

Download erklæring
Brugs- og vedligeholdelsesvejledning

Ref.: K-33650-PW-0001
Udgave: 1.0, 5. februar 2026
Sprog: Engelsk
Dækker: HSP1P 16A, 32A, 63A og 125A

Download vejledning

Har du brug for teknisk rådgivning om Ex stik?

Kontakt Particulair for specificering, konfiguration og tilbud. Vi hjælper ingeniører, indkøbsspecialister og projektledere med at finde den rigtige løsning til den konkrete installation.

Kontakt os for tilbud og teknisk rådgivning
