3D-print • Tørsuger • Uklassificeret zone (ORDLOC)

2D-10 (4W) HEPA ORDLOC

Elektrisk tørsuger til sikker opsamling af brændbart plast- og metalpulver fra 3D-print i uklassificerede zoner. HEPA H14, ESD-sikkert konduktivt tilbehør og rustfrit stål SAE 430 som standard — 3D-tilbehørskit inkluderet.

HEPA H14 — 99,995 % ved 0,3 µm • EN 1822 • IEST-RP-CC001
ORDLOC — certifikat til sikker brug med brændbart støv i uklassificerede zoner
ESD-sikker — konduktivt tilbehør og konduktive engangsposer inkluderet
Rustfrit stål SAE 430 tank • IP5X støvbeskyttelse
Bypass-motor 1,2 kW • 194 m³/h • børsteløs motor tilgængelig
CE • Maskindirektiv 2006/42/EF • Komplet 3D-tilbehørskit inkluderet

Kontakt os Datablad (PDF)

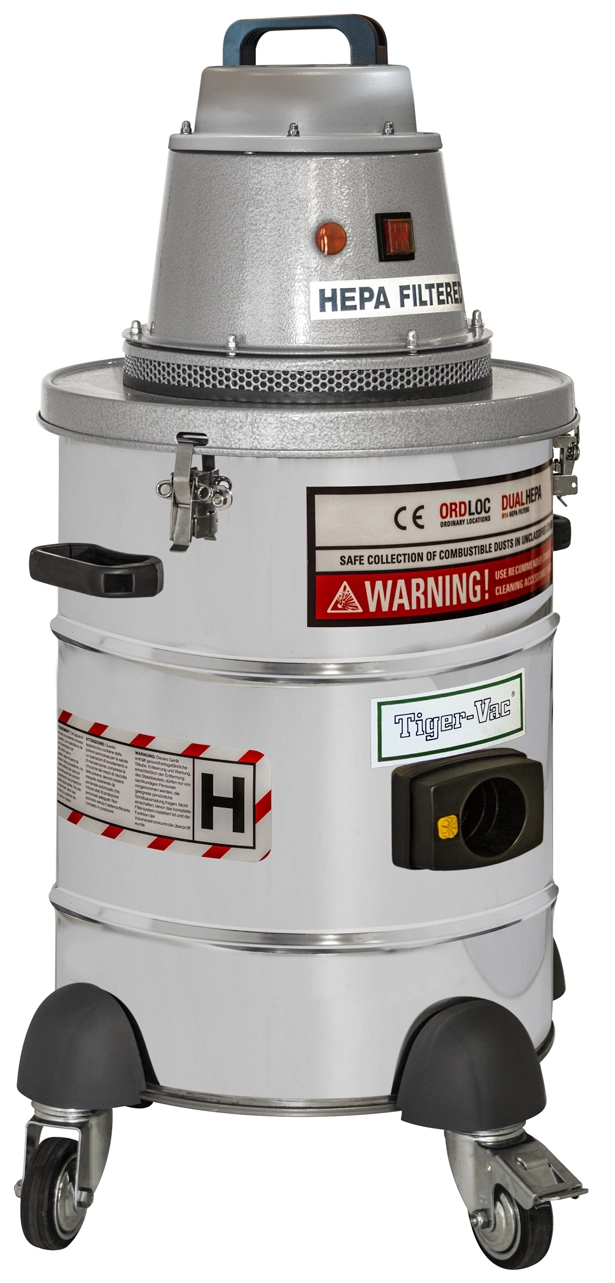

Tiger-Vac 2D-10 (4W) HEPA ORDLOC — tørsuger til brændbart plast- og metalpulver fra 3D-print

HEPA H14 — EN 1822 / IEST-RP-CC001

CE — Maskindirektiv 2006/42/EF

CE — Lavspændingsdirektiv 2014/35/EU

EMC-direktiv 2014/30/EU

ORDLOC — EN 1127-1:2019 • IEC TS 60079-32-1:2013 • ISO 8031:2020

HEPA H14 og ESD-sikkerhed som standard

2D-10 (4W) HEPA ORDLOC er Tiger-Vacs tørsuger til produktionsmiljøer med brændbart plast- og metalpulver i uklassificerede zoner. Med et HEPA H14-filter (99,995 % ved 0,3 µm, testet i henhold til EN 1822 og IEST-RP-CC001) og et fuldt konduktivt tilbehørssystem er enheden dokumenteret til sikker opsamling af brændbart støv i ordinary locations — det vil sige alle ikke-klassificerede produktionsområder.

Alle Tiger-Vacs HEPA-sugesystemer gennemgår individuel aerosolleak-test inden afsendelse fra fabrikken. Det er ikke blot et produktløfte — det er dokumentation der følger enheden og bekræfter at filterhuset er verificeret tæt, og at den angivne filtereffektivitet er målt på netop den enhed kunden modtager.

Rustfrit stål, konduktive poser og filterindikator

Tanken er fremstillet i rustfrit stål SAE 430, der modstår korrosion og er enkel at rengøre. Det konduktive engangsposesystem (19 L) sikrer at opsamlet pulver overføres til bortskaffelse uden direkte kontakt med operatøren. En konduktiv poly liner (40 L) medfølger som sekundær barriere. Filterbløkningsindikatoren giver et synligt signal når filteret nærmer sig kapacitetsgrænsen og undgår dermed uplanlagte driftsstop.

Bypass-motoren på 1,2 kW leverer 194 m³/h ved 2504 mmH₂O undertryk — tilstrækkeligt til højvolumenopsamling direkte ved 3D-printeren. For miljøer med krav om længere motorlevetid er en børsteløs motor tilgængelig som tilvalg; denne kombination leveres altid med to HEPA H14-filtre. Enheden kører på standard 220–240 V enfaset og kræver ingen særlig elinstallation.

Tekniske specifikationer

Parameter	Værdi
Filterklasse	HEPA H14 (EN 1822 / IEST-RP-CC001)
Filtereffektivitet	99,995 % ved 0,3 µm (MPPS)
Aerosol lekagetest	Individuel test inden afsendelse — inkluderet
Motortype	Bypass 2-trins heavy duty
Effekt	1,2 kW / 1200 W
Spænding	220–240 V, 50/60 Hz, enfaset
Strømforbrug	5 A
Luftgennemstrømning	194 m³/h
Undertryk	2504 mmH₂O
Støjniveau	75 dB(A)
Sugeindløb	Ø60 mm
Opsamlingspose kapacitet	19 L (konduktiv engangspose — medfølger)
Hjulsystem	4-hjulsstativ
Dimensioner	H 86 × B 46 × L 48 cm
Kabellængde	10,6 m
Opsamlingstype	Kun tør
Støvbeskyttelse	IP5X
Tank	Rustfrit stål SAE 430
ESD-sikker	Ja — konduktivt tilbehør inkluderet

Overensstemmelse og harmoniserede standarder: Maskindirektiv 2006/42/EF (EN 60204-1:2018, EN 60335-1:2012+amend.) • Lavspændingsdirektiv 2014/35/EU (EN 60335-2-2:2010+amend.) • EMC-direktiv 2014/30/EU (EN 61000-6-2:2005, EN 61000-6-4:2007+A1) • Antænding: EN 1127-1:2019, IEC TS 60079-32-1:2013, ISO 8031:2020. EU-overensstemmelseseerklæring dateret 27. maj 2024.

Tilbehør

Inkluderet

3D-tilbehørskit — 60 mm sugeindløb

Inkluderet

HEPA H14-filter

Tilvalg

Ekstra 3D-værktøj

Filter HEPA H14

Filtereffektivitet 99,995 %

Zone ORDLOC (uklassificeret)

Luftflow 194 m³/h

Undertryk 2504 mmH₂O

Motortype Bypass 2-trins

Effekt 1,2 kW

Støjniveau 75 dB(A)

Posekapacitet 19 L

Sugeindløb Ø60 mm

Kabellængde 10,6 m

Spænding 220–240 V

ESD-sikker Ja

Tank SAE 430 rustfrit stål

Kontakt os Datablad (PDF) Spørg en ekspert

Spørgsmål og svar

Hvad betyder ORDLOC, og hvornår er det tilstrækkeligt?

ORDLOC står for “Ordinary Locations” — produktionsområder der ikke er ATEX-zoneinddelte, fordi der ikke er en sandsynlig eller vedvarende risiko for eksplosiv atmosfære under normale driftsforhold. I 3D-print-miljøer med plaststøv er dette typisk tilfældet når arbejdet foregår i godt ventilerede områder med løbende risikovurdering. ORDLOC-certificeringen dokumenterer at støvsugeren er konstrueret med antændelsesbeskyttede komponenter — jordførbundne, konduktive overflader og ESD-sikkert tilbehør — så elektrostatisk udladning ikke kan antænde opsamlet pulver inde i tanken. Har I ATEX-klassificerede zoner, skal der vælges en ATEX Ex-certificeret model i stedet.

Kan 2D-10 (4W) håndtere både plastpulver og metalpulver?

Ja. Enheden er beregnet til tør opsamling af brændbart støv generelt, herunder plastpulver (PA12, PA11, TPU, PEEK og lignende) og reaktive metalpulvere der ikke kræver vådinertisering. For ekstremt reaktive metalpulvere — eksempelvis titan eller aluminium i ultrafin fraktion — kan vådinertisering være påkrævet, og her er 2D-10 (IT-40L) CFE HEPA ORDLOC-modellen med vandimmersion det rigtige valg. Rådfør jer med Particulair om den konkrete pulvertype og mængde.

Hvad er forskellen på bypass-motoren og den børsteløse motor?

Standardmodellen leveres med en 2-trins heavy duty bypass-motor der er velegnet til periodisk drift i typiske produktionsmiljøer. Den børsteløse motor (tilvalg) har længere forventet levetid, færre bevægende dele og lavere varmeudvikling ved længere køreintervaller. Vigtig detalje: vælges den børsteløse motor, leveres enheden altid med to HEPA H14-filtre i stedet for ét. Kontakt Particulair for oplysning om denne konfiguration.

Hvordan skiftes filtrene hygiejnisk uden at sprede pulveret?

Det konduktive engangsposesystem er det primære værktøj til hygiejnisk bortskaffelse. Når posen er fuld, lukkes den inden udtagning — opsamlet pulver forbliver indkapslet og kan bortskaffes direkte uden operatørkontakt. Filterbløkningsindikatoren signalerer når HEPA-filteret bør inspiceres eller udskiftes. Det anbefales at anvende personlige værnemøbler (FFP2/FFP3 maske og handsker) under filterservice, og at servicen foregår uden for produktionszonen hvis muligt.

Hvad er inkluderet i det komplette 3D-tilbehørskit?

3D-tilbehørskittet til 60 mm sugeindløb inkluderer konduktiv sugeslangesamling (38 mm × 3 m, STATPATH), fugestykke med buet spids i konduktivt gummi, rundt børstehovedsæt (ESD-sikker plast) og spaltedøse (aluminium, 38 mm, sort gummi, konduktiv og olieresistent). Konduktive engangsposer (3 stk., 19 L) og en konduktiv poly liner (40 L) er også inkluderet som standard. Som tilvalg fås ekstra 3D-værktøj — kontakt Particulair for den præcise konfiguration til jeres printer.

Er 2D-10 (4W) HEPA ORDLOC den rigtige model til jer?

Vi hjælper med at afklare om ORDLOC-modellen matcher jeres pulvertype, zoneklassificering og driftsmønster — eller om en ATEX-certificeret variant er den korrekte løsning.
