3D-print • Pneumatisk • ATEX II 2GD • Zone 1/21
ATEX-10A (40L) HEPA
Pneumatisk ATEX-støvsuger til sikker opsamling af brændbart plastpulver fra 3D-print i Zone 1 og Zone 21. Ingen elektrisk antændelseskilde — Venturi-drift, HEPA H14, AISI 304 og konduktivt tilbehør som standard. Trykregulator og 3D-tilbehørskit inkluderet.
- ATEX II 2GD — Ex h IIC T6 Gb / Ex h IIIC T85°C Db • 3. parts certificeret (LCIE, NB 0081)
- HEPA H14 — 99,99 % ved 0,3 µm • EN 1822-1 • EN 17348:2022
- ESD-sikker — under 10 ohm • konduktivt tilbehør inkluderet
- Rustfrit stål AISI 304 — hele konstruktionen
- Pneumatisk Venturi — kontinuerlig drift • 187 m³/h • 68 dB(A)
- Trykregulator inkluderet • fabriksindstillet 5,5 bar • 3D-tilbehørskit inkluderet
Pneumatisk drift og ingen elektrisk antændelseskilde
ATEX-10A (40L) HEPA er Tiger-Vacs pneumatiske ATEX-støvsuger til 3D-print-miljøer med brændbart plastpulver i klassificerede zoner. Hele enheden drives af komprimeret luft via et enkelt Venturi-system — der er ingen elektrisk motor og dermed ingen elektrisk antændelseskilde overhovedet. Det er præcis denne egenskab der gør den til det rigtige valg når produktionsmiljøet er ATEX-klassificeret til Zone 1 (gas, IIC) eller Zone 21 (brændbart støv, IIIC).
Enheden er 3. parts certificeret af det franske notificerede organ LCIE (NB 0081) i henhold til ATEX-direktivet 2014/34/EU og den harmoniserede standard EN 17348:2022 for opsamling af brændbart støv. Mærkningen II 2 GD dækker både gasgruppe IIC (de mest brandfarlige gasser, herunder hydrogen) og støvgruppe IIIC (ledende støv, herunder metallisk). Temperaturklasse T6 og maksimal overfladetemperatur T85°C ved støv er de strengeste klasser — og dermed er enheden kompatibel med de fleste plastpulvere der anvendes i medicinsk og dental 3D-print.
HEPA H14, AISI 304 og konduktivt system
HEPA H14-filteret (99,99 % ved 0,3 µm, EN 1822-1) sikrer at udblæsningsluften er ren og returnerer til rummet uden at sprede mikropartikler. Hele konstruktionen — tank, dæksel og motorhus — er i rustfrit stål AISI 304, der modstår kemikalier og er enkel at rengøre. Det konduktive tilbehørssystem (under 10 ohm) sørger for at elektrostatisk ladning afledes sikkert fra slange, dyser og opsamlingsbeholder til jord — så ingen ladningsopbygning kan antænde opsamlet pulver.
Trykregulatoren er inkluderet og fabriksindstillet til 5,5 bar for optimal ydelse og støjniveau. Den er justerbar fra 0 til 10 bar og monteres direkte på enheden. Minimumskrav til kompressor er 15 HK med en trykluftslange på ½” (12,7 mm). Venturi-princippet gør det muligt at køre i kontinuerlig drift uden risiko for overophedning — en væsentlig fordel ved længerevarende rengøring af 3D-printere.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-mærkning | II 2 GD — Ex h IIC T6 Gb / Ex h IIIC T85°C Db |
| Certificering | 3. parts — LCIE, NB 0081 • ATEX 2014/34/EU |
| Harmoniseret standard | EN 17348:2022 (brændbart støv) |
| Filterklasse | HEPA H14 (EN 1822-1) — 99,99 % ved 0,3 µm |
| Driftstype | Pneumatisk — Venturi enkelt |
| Luftgennemstrømning | 187 m³/h |
| Undertryk | 2790 mmH₂O |
| Støjniveau | 68 dB(A) |
| Arbejdstryk (indgang) | 5,5 bar (fabriksindstillet) |
| Trykluftslange | ½” / Ø12,7 mm |
| Indgående luftmængde | 16,5–21,2 L/s |
| Min. kompressor | 15 HK |
| Sugeindløb | Ø38 mm (slange) / Ø60 mm (konduktivt indløb) |
| Hjulsystem | 4-hjulsstativ |
| Dimensioner | H 86 × B 46 × L 48 cm |
| Tank og krop | Rustfrit stål AISI 304 |
| ESD-sikker | Ja — under 10 ohm, konduktivt tilbehør inkluderet |
| Drift | Kontinuerlig |
| Driftstemperatur | −4°C ≤ Ta ≤ +37°C |
| Opsamlingstype | Kun tør |
Tilbehør
Inkluderet
3D-tilbehørskit — 60 mm sugeindløb
Inkluderet

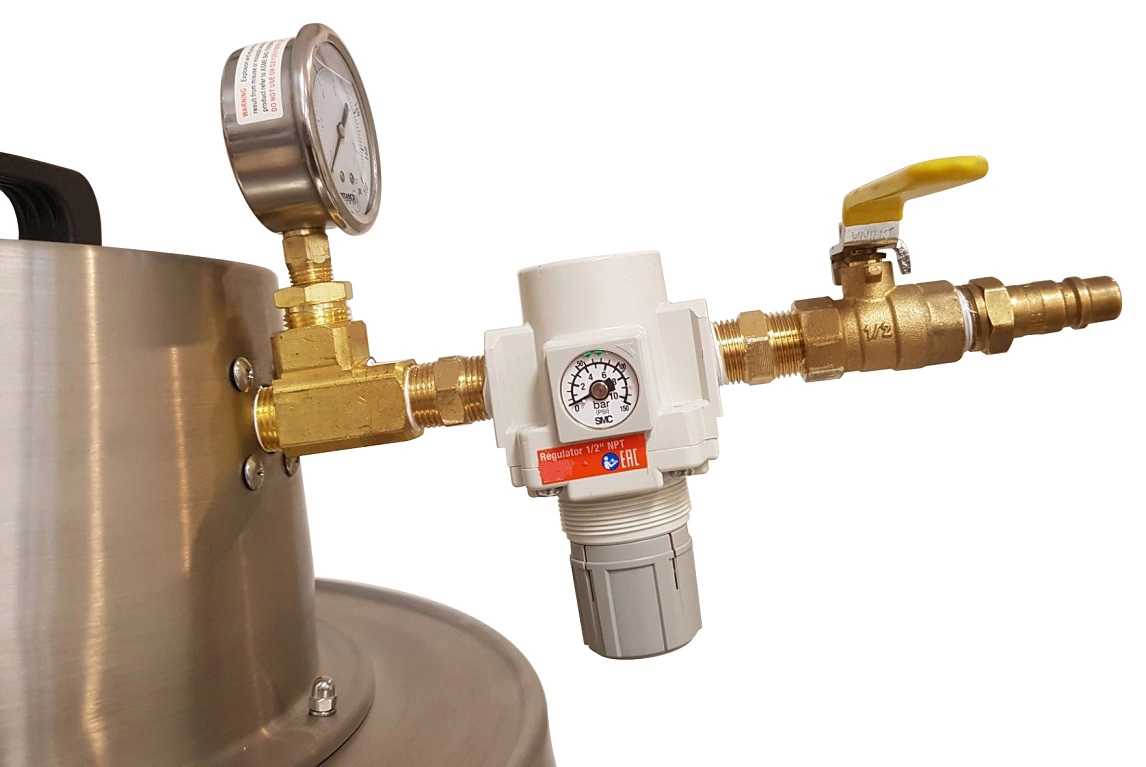

Trykregulator — 0–10 bar, fabriksindstillet 5,5 bar
Tilvalg
Ekstra 3D-værktøj
Spørgsmål og svar
Er ATEX-10A (40L) HEPA den rigtige model til jer?
Vi hjælper med at afklare om den pneumatiske ATEX-model passer til jeres zoneklassificering, pulvertype og kompressorkapacitet — eller om en elektrisk ATEX-variant er det rette valg.
