3D-print • Elektrisk • ATEX II 1/3D • Zone 20 (intern) / Zone 22 (ekstern)
C-10 EX (4W)
Elektrisk ATEX-støvsuger til brændbart plastpulver fra 3D-print med den højeste indvendige tankbeskyttelse på markedet: Zone 20 inde i beholderen, Zone 22 eksternt. 4 individuelt testede HEPA H14-filtre. ATEX- og IECEx-certificeret af LCIE.
- ATEX II 1/3D — Zone 20 indvendig tank • Zone 22 ekstern • LCIE, NB 0081
- IECEx certificeret — IECEx LCIE 15.0048 • internationalt anerkendt
- 4× HEPA H14 — 99,99 % ved 0,3 µm • individuelt fabrikstestede • EN 17348:2022
- ESD-sikker — konduktivt vævfilter og konduktivt tilbehør inkluderet
- Rustfrit stål SAE 430 tank • SAE 304 tilgængelig som tilvalg
- Bypass-motor 1,2 kW • 194 m³/h • børsteløs motor tilgængelig
Zone 20 indvendigt — den højeste beskyttelsesklasse for tanken
C-10 EX (4W) er Tiger-Vacs elektriske ATEX-støvsuger til 3D-print-miljøer med brændbart plastpulver, og den skiller sig ud ved en særegen dobbelt klassificering: II 1/3D. Det betyder at enheden er certificeret til Zone 22 eksternt — det normale krav for ATEX-støvsugere i produktionsmiljøer — men derudover sikrer konstruktionen Zone 20-beskyttelse indvendigt i opsamlingstanken. Zone 20 er den strengeste støvklasse og dækker områder hvor en eksplosiv støvskyformig atmosfære er til stede kontinuerligt eller i længere perioder. Inde i en støvsuger der opsamler brændbart pulver er det netop det der gælder — og C-10 EX er konstrueret derefter.
Enheden er 3. parts certificeret af LCIE (NB 0081) med både ATEX-certifikat LCIE 15 ATEX 3061 og IECEx-certifikat IECEx LCIE 15.0048. IECEx-certificeringen er det internationale certifikat der gælder ud over EU og er anerkendt i lande som Norge, Schweiz, Australien og Mellemøsten. Det er et væsentligt plus for virksomheder med globale leverandorkæder eller internationale faciliteter.
4 HEPA H14-filtre — både på arbejds- og køleluft
Det der virkelig adskiller C-10 EX fra konventionelle ATEX-støvsugere er filtreringen. Mens de fleste modeller har ét eller to HEPA-filtre på udblæsningssiden, har C-10 EX fire HEPA H14-filtre placeret således at både arbejdsluften og køleluften til motoren filtreres gennem HEPA på både ind- og udgang. Ingen luft passerer motoren uden at have været igennem et HEPA-filter — hverken ind eller ud. Alle fire filtre er individuelt fabrikstestede inden afsendelse.
Før HEPA-filtrene møder støvet det konduktive vævfilter med bur, der fænger de grove partikler og beskytter HEPA-elementerne. Den konduktive engangspose (19 L) opsamler materialet og kan skiftes hygiejnisk uden kontakt med pulveret. En konduktiv poly liner (40 L) medfølger som sekundær barriere. Filterbløkningsindikatoren på motorenheden signalerer når posen nærmer sig kapacitetsgrænsen.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-mærkning | II 1/3D — Ekstern: Ex h tc IIIC T200°C Dc IP6X • Intern: Ex h IIIC T200°C Da |
| ATEX-zoner | Zone 22 ekstern (Cat. 3D) • Zone 20 indvendig tank (Cat. 1D) |
| Certificering | LCIE 15 ATEX 3061 (ATEX) • IECEx LCIE 15.0048 • 3. parts (LCIE, NB 0081) |
| Harmoniseret standard | EN 17348:2022 (brændbart støv) |
| Filterklasse | HEPA H14 (EN 1822) — 99,99 % ved 0,3 µm |
| Antal HEPA-filtre | 4 stk. — individuelt fabrikstestede |
| Primærfilter | Konduktivt vævfilter med bur (SD) |
| Motortype | Bypass 2-trins heavy duty |
| Effekt | 1,2 kW / 1200 W |
| Spænding | 220–240 V, 50/60 Hz, enfaset |
| Strømforbrug | 5 A |
| Luftgennemstrømning | 194 m³/h |
| Undertryk | 2504 mmH₂O |
| Støjniveau | 72 dB(A) |
| Sugeindløb | Ø60 mm |
| Opsamlingspose kapacitet | 19 L (konduktiv engangspose — medfølger) |
| Hjulsystem | 4-hjulsstativ |
| Dimensioner | H 93 × B 43 × L 43 cm |
| Vægt | 24 kg (27 kg med SAE 304 tank) |
| Kabellængde | 10,6 m |
| Tank (standard) | Rustfrit stål SAE 430 |
| Tank (tilvalg) | Rustfrit stål SAE 304 |
| ESD-sikker | Ja — konduktivt tilbehør inkluderet |
| Driftstemperatur | −5°C ≤ Ta ≤ +37°C |
| Opsamlingstype | Kun tør |
Tilbehør
Inkluderet

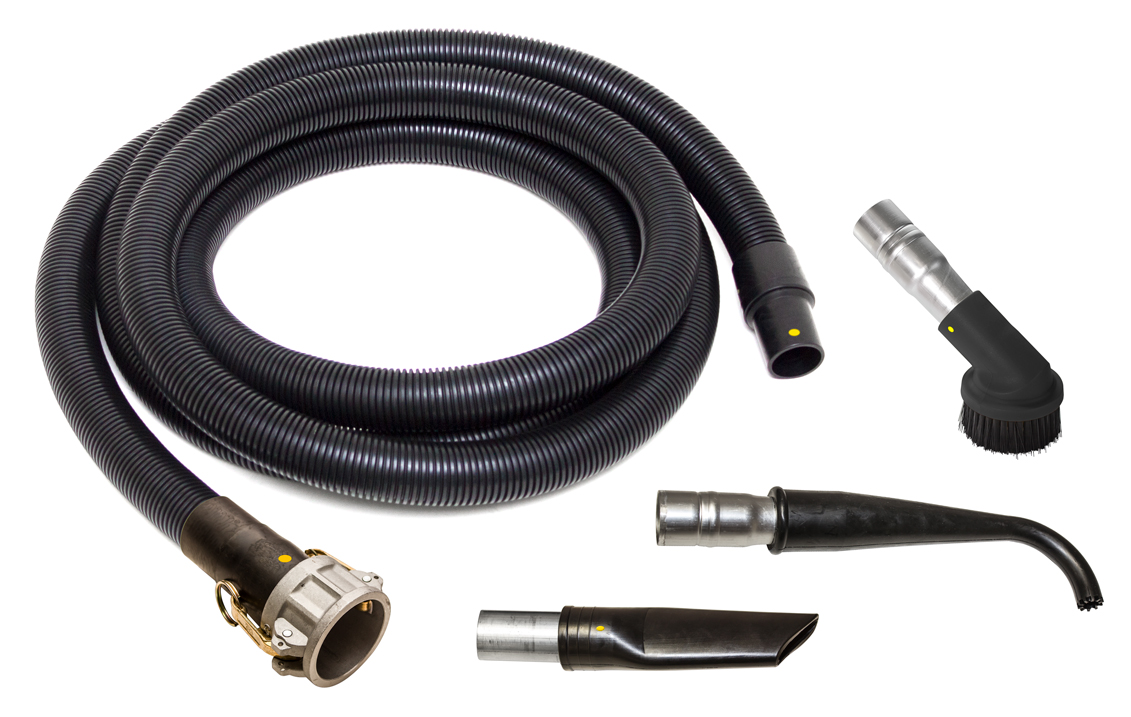

3D-tilbehørskit — 60 mm sugeindløb
Inkluderet

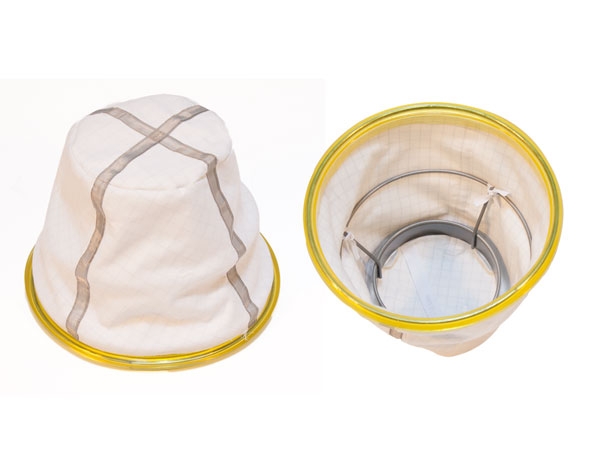

Konduktivt vævfilter med bur
Inkluderet

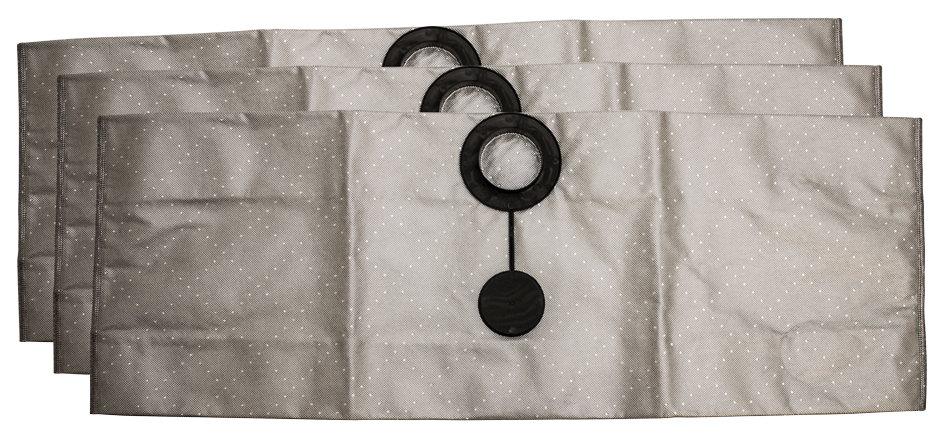

Konduktive engangsposer (3 stk., 19 L)
Inkluderet
HEPA H14-filter (4 stk. inkluderet)
Inkluderet

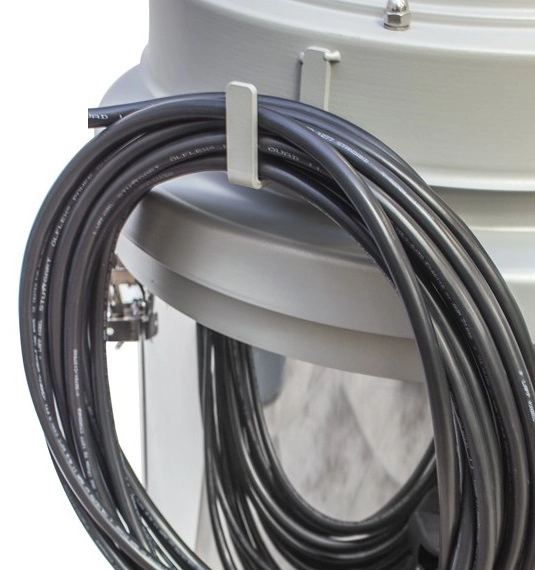

Kabelholder på motorenhed
Tilvalg

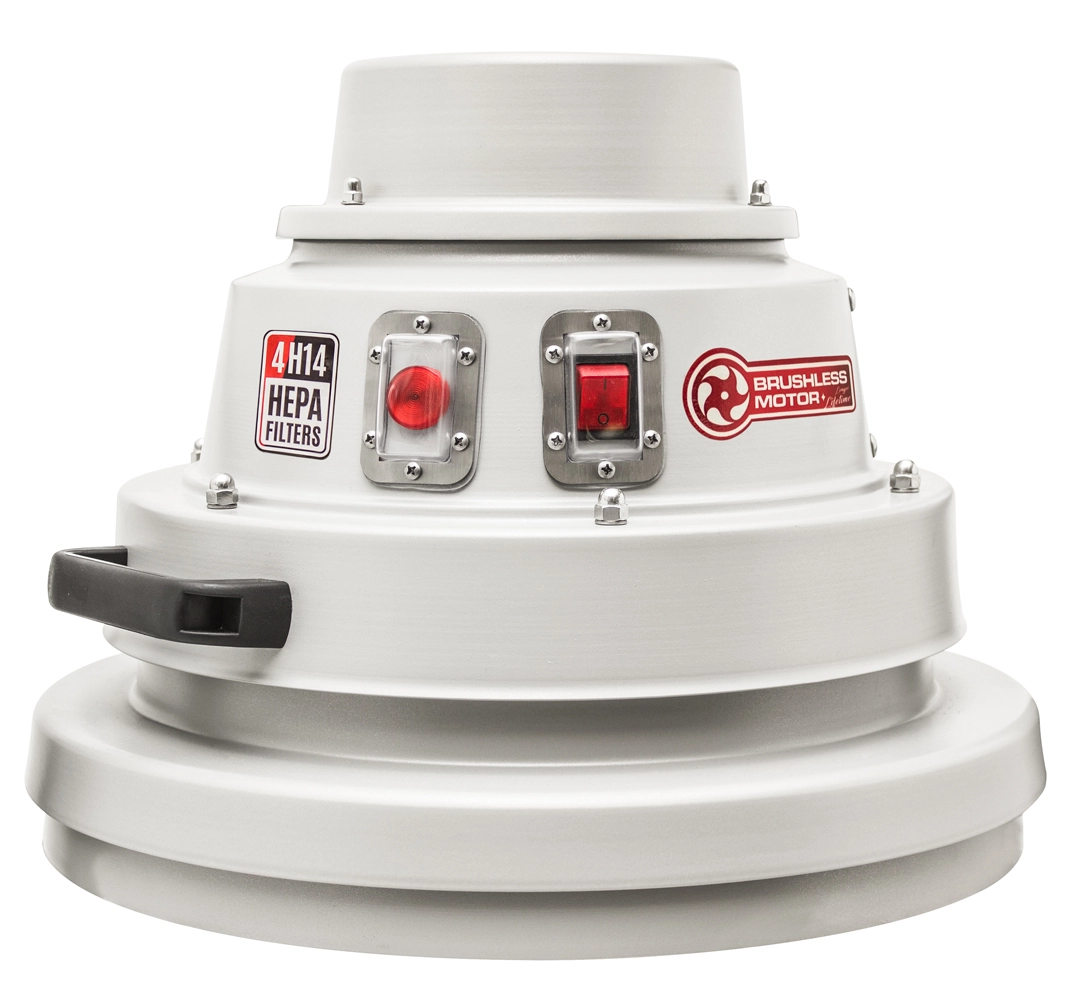

Børsteløs motor (altid med 4×HEPA H14)
Tilvalg

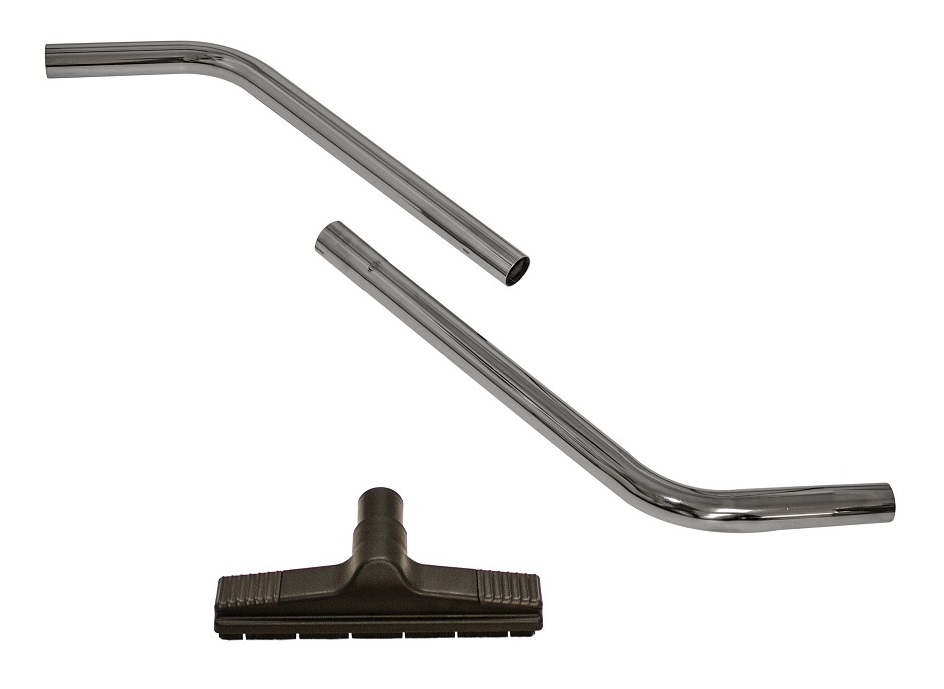

Ekstra 3D-værktøj
Spørgsmål og svar
Er C-10 EX (4W) den rigtige løsning til jer?
Vi hjælper med at afklare om II 1/3D-klassificeringen, tanktypen og motorvalget matcher jeres zonekrav, pulvertype og driftsmønster.
