Tiger-Vac • 3D-print / Additiv fremstilling

C-10 EX DT (PRS-HEC)

PRS-støvsuger med integreret højeffektiv cyklon til opsamling og genanvendelse af metalpulver fra powder bed fusion-printere. Tredjepartscertificeret til Zone 21 og Zone 22 eksternt — og som den eneste i klassen til Zone 20 indvendigt i opsamlingstanken (ATEX II 1/3D, IECEx). HEPA H14. Rustfrit stål SAE 304.

Zone 20 attestation indvendigt i opsamlingstanken — højeste ATEX-beskyttelsesniveau
Dobbeltcertificeret: ATEX (LCIE 15 ATEX 3061) og IECEx (IECEx LCIE 15.0048)
Integreret HEC-cyklon — separerer op til 98 % af pulveret
HEPA H14 som sekundær sikkerhedsbarriere
Brushless motor (BLSD) tilgængelig for længere motorlevetid
Aftagelig opsamlingstank af SS 304 — 25 L

Kontakt os Datablad (PDF) Spørg en ekspert

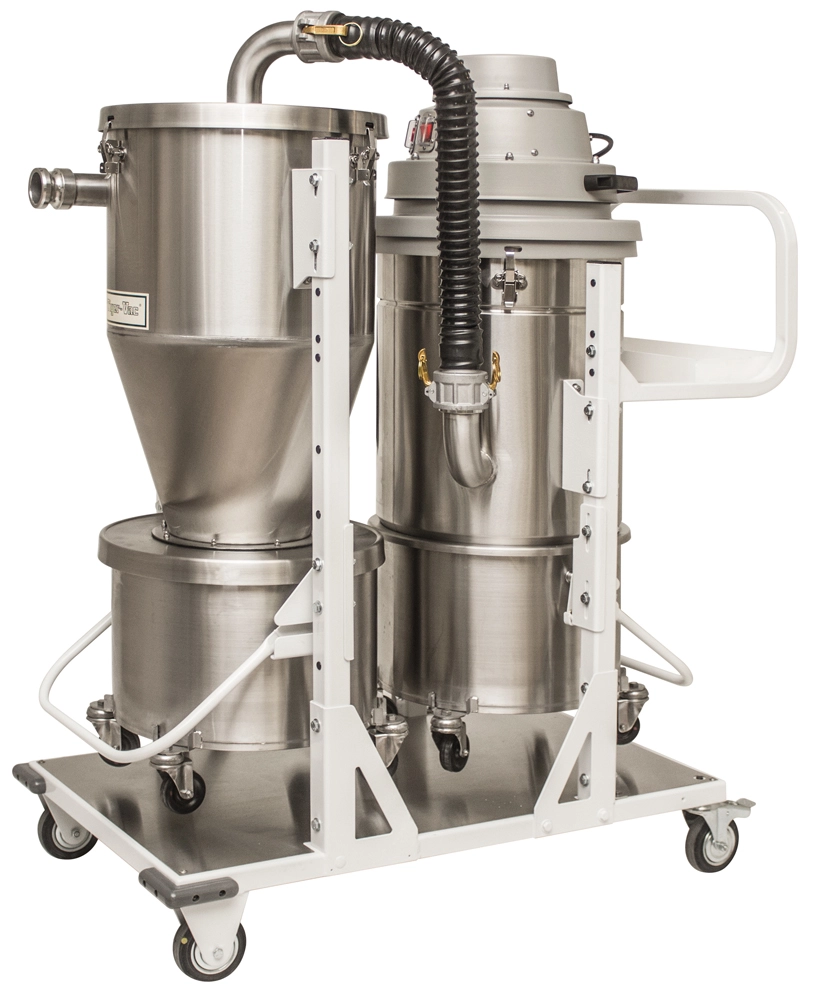

Tiger-Vac C-10 EX DT (PRS-HEC) – ATEX Zone 20 intern PRS pulvergenindvindingssystem

ATEX II 1/3D — Zone 20 internt, Zone 22 eksternt

LCIE 15 ATEX 3061

IECEx LCIE 15.0048

HEPA H14 — EN 1822

EN 17348 — brændbart støv

Højeste ATEX-beskyttelsesniveau i klassen

C-10 EX DT (PRS-HEC) er Tiger-Vacs højest certificerede pulvergenindvindingssystem til additiv fremstilling. De fleste ATEX-støvsugere er certificeret til Zone 21 eksternt og Zone 22 indvendigt — det vil sige til rum og rum-indvendige overflader, hvor eksplosi ve støvatmosfærer forekommer periodisk. C-10 EX DT går et afgørende skridt videre: opsamlingstanken er attesteret til Zone 20, den zone der dækker steder med permanent forekomst af eksplosiv støvatmosfære. Det er præcis den situation der opstår inde i en opsamlingstank fyldt med fint, ledende metalpulver.

Denne attestation er foretaget af det notificerede organ LCIE og gælder for både ATEX (LCIE 15 ATEX 3061) og IECEx (IECEx LCIE 15.0048) for ledende støv i gruppe IIIC. Den integrerede HEC-cyklon separerer op til 98 % af metalpulveret i den aftagelige SAE 304-tank inden HEPA H14-filteret nås.

Standardversionen leveres med bypass-motor. Som tilvalg leveres maskinen med brushless motor (BLSD), der øger luftflow til 216 m³/h og har markant længere motorlevetid. BLSD-versionen leveres altid med 4 × H14 HEPA-filtre.

Tekniske specifikationer

Parameter	Værdi
Filterklasse	HEPA H14 (EN 1822)
Filtereffektivitet	99,99 % ved 0,3 µm
Cyklon-separation	Op til 98 % (før filteret)
Motortype (standard)	Bypass
Motortype (tilvalg)	Brushless (BLSD) — længere levetid
Effekt (bypass)	1,2 kW / 1.200 W
Effekt (BLSD)	1,1 kW / 1.100 W
Spænding	220–240 V, 50/60 Hz, enkeltfase
Strømforbrug (bypass / BLSD)	5 A / 8 A
Luftgennemstrømning (bypass)	194 m³/h
Luftgennemstrømning (BLSD)	216 m³/h
Undertryk (bypass)	2.504 mmH²O
Undertryk (BLSD)	2.250 mmH²O
Støjniveau	72 dB(A)
Sugeindløb	Ø50 mm (2” camlock)
Opsamlingstank	25 L — aftageligt, SS 304
Kabellsngde	10,6 m
Opsamlingstype	Kun tør

Overensstemmelsesstandarder: EN 17348 • EN IEC 60079-0:2018 • EN 60079-31:2014 • EN ISO 80079-36:2016 • EN ISO 80079-37:2016. Specifikationer kan ændres uden varsel.

Inkluderet tilbehør

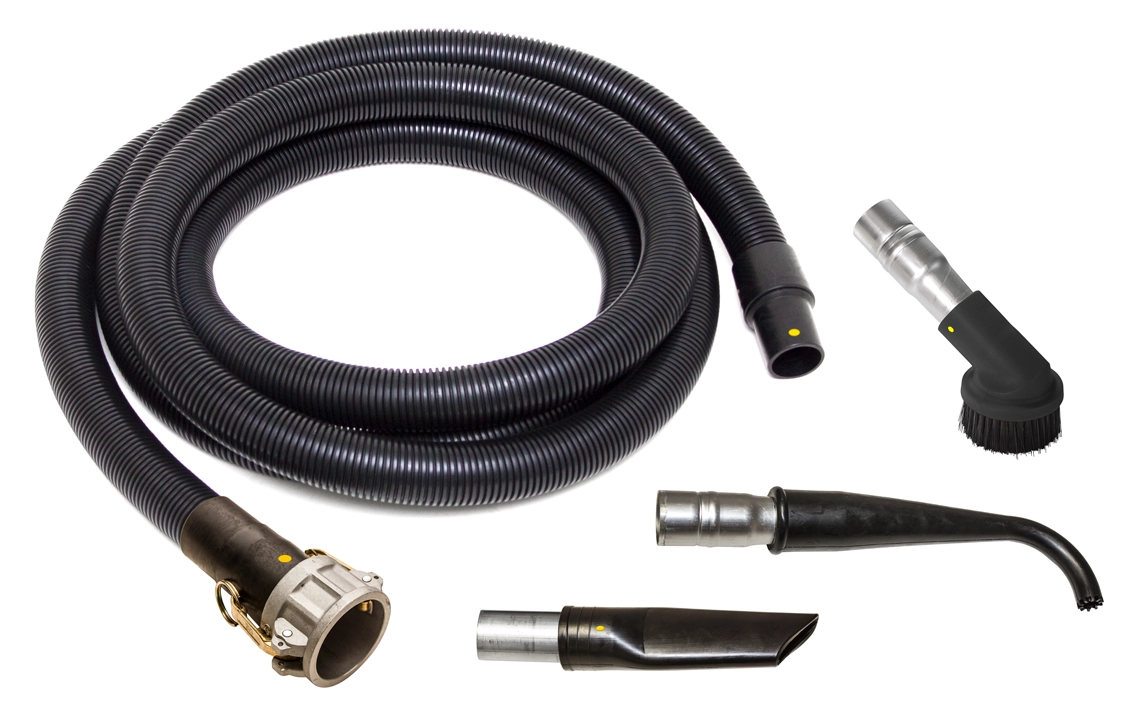

3D Tool Kit

Statisk ledende crushproof slange Ø38 mm × 3 m med 2” camlock. Keglymundstykke, rundbørste og revnemundstykke (ESD-sikre).

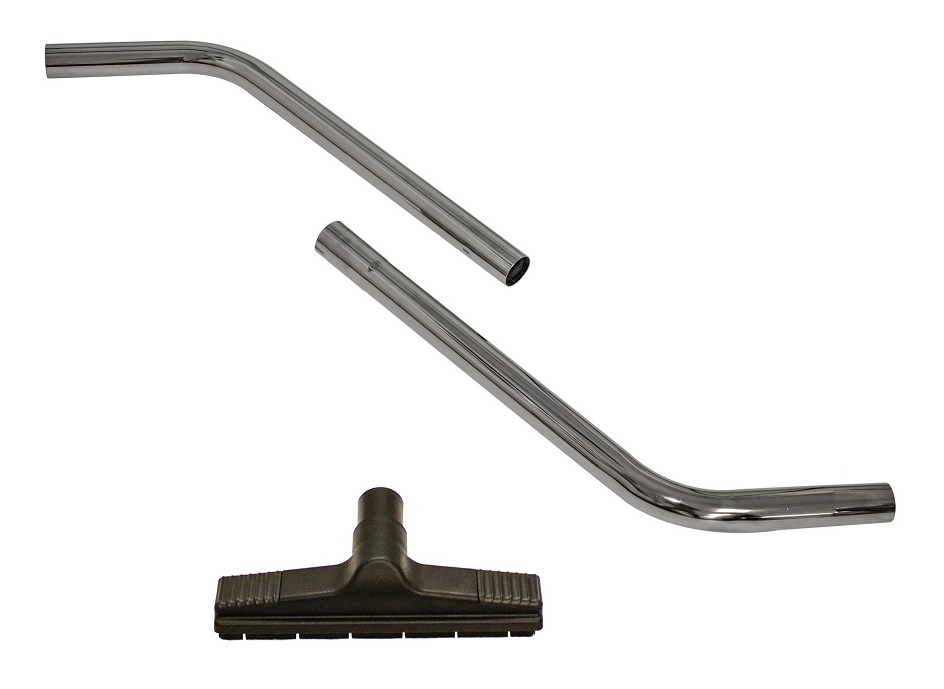

Stangsæt og gulvmundstykke

Tilvalg. Dobbeltbuede stænger i krom (2 stk.) med ledende gulvmundstykke.

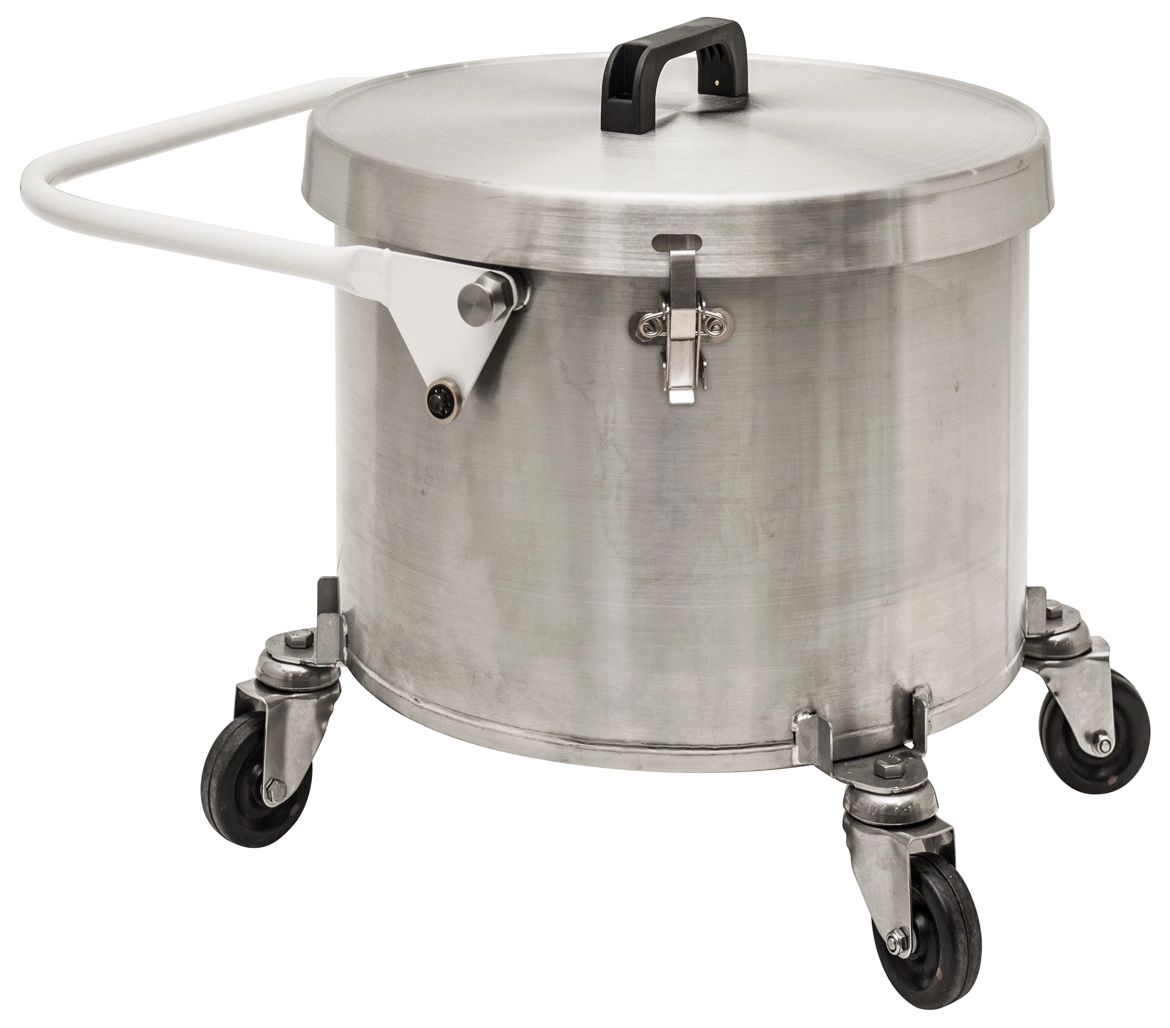

Ekstra opsamlingstank

Tilvalg. Tank med lukkelåg og 4 ledende hjul (Part# 223001-ASM1).

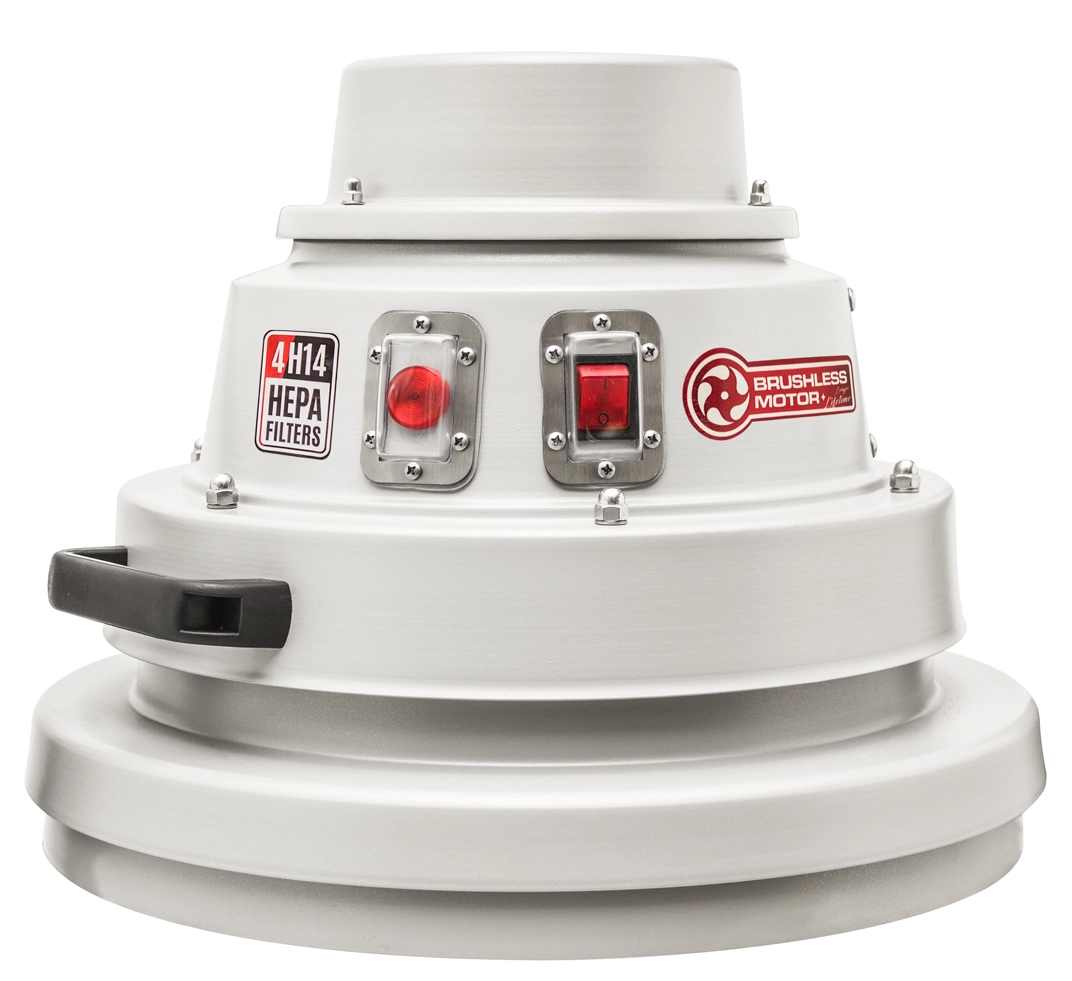

Brushless motor (BLSD)

Tilvalg. Brushless motorenhed med længere levetid. Leveres med 4 × HEPA H14-filtre.

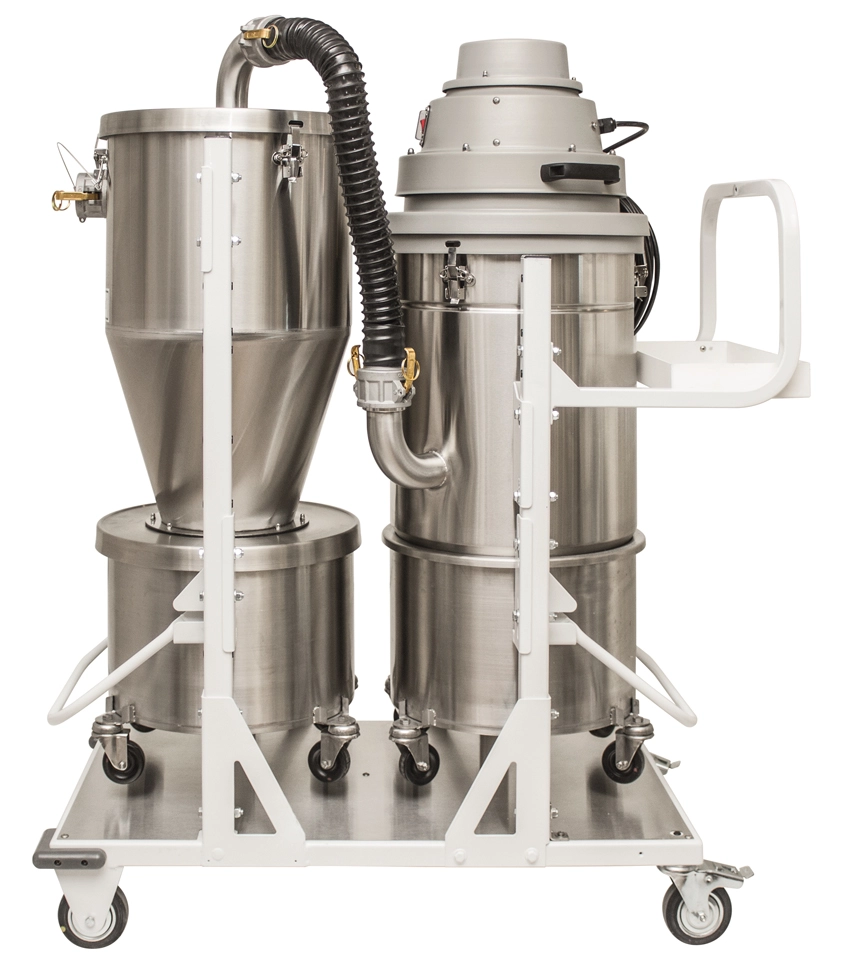

Sidevisning 1 — bypass

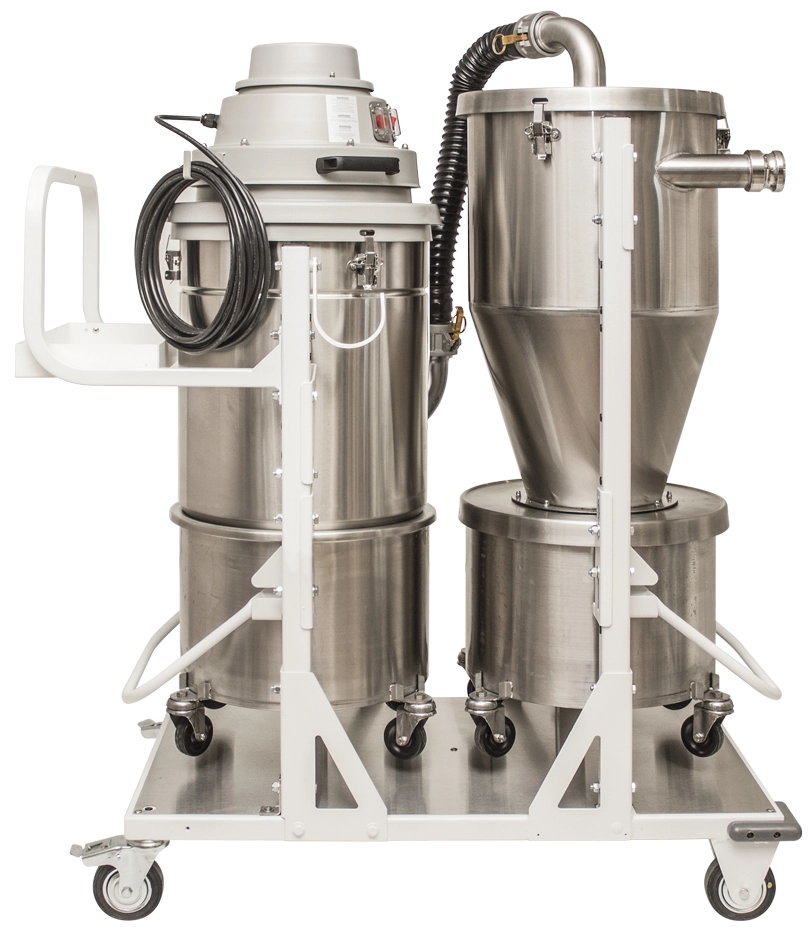

Sidevisning 2 — BLSD

Spørgsmål og svar

Hvad er Zone 20, og hvorfor er det særligt vigtigt for opsamlingstanken?

Zoneklassifikationen afspejler hyppigheden af eksplosi ve atmosfærer: Zone 22 er sjældent og kortvarigt, Zone 21 er periodisk, og Zone 20 dækker steder med permanent tilstedeværelse af eksplosiv støvatmosfære. Inde i en opsamlingstank med fint, ledende metalpulver er der præcis permanent risiko under fyldning og tømning. Zone 20-attestationen sikrer at tankens konstruktion og materialer er godkendt til dette højeste risikoniveau.

Hvad er forskellen på bypass-motoren og BLSD brushless-motoren?

Bypass-motoren er standardversionen med robust, velkendt teknologi, men med børster der slides over tid. BLSD (Brushless) eliminerer børstsliddet og forlænger motorens levetid markant. BLSD giver også lidt højere luftflow (216 mod 194 m³/h). BLSD leveres altid med 4 × HEPA H14-filtre. Motorvalget ændrer ikke ATEX-certifikationsniveauet.

Hvornår vælger man C-10 EX frem for EXP1-20 eller SS-20?

C-10 EX vælges når ATEX-risikovurderingen (APV) kræver Zone 20-attestation i opsamlingsenhedens tank. EXP1-20 og SS-20 dækker Zone 21 internt og Zone 21/22 eksternt, hvilket er tilstrækkeligt i de fleste standard 3D-print-miljøer.

Hvorfor har C-10 EX lavere vakuumtryk end SS-20?

SS-20 er pneumatisk og bruger venturi-princippet, der naturligt genererer meget højt undertryk. C-10 EX er elektrisk med bypass-motor der typisk producerer 2.000–2.500 mmH²O. For de fleste applikationer med slange under 5 m er 2.504 mmH²O mere end tilstrækkeligt. Vælg SS-20 når slangeføringen er lang.

Kan det opsamlede pulver bruges igen?

Ja. HEC-cyklonen skiller 98 % af pulveret fra luftstrømmen inden filteret, så pulveret ankommer rent i opsamlingstanken. Det kan sigtes og returneres til printprocessen. Den valgfri ekstra tank (Part# 223001-ASM1) gør det muligt at skifte tank under fortsat drift.

Hvad dækker IECEx-certificeringen?

IECEx er et internationalt certificeringssystem under IEC, anerkendt i over 50 lande. C-10 EX bærer IECEx LCIE 15.0048 udstedt af LCIE. Certifikatet dækker både Zone 20 internt (Da) og Zone 22 eksternt (Dc IP6X) — en fuld parallel til ATEX-certificeringen, gældende uden for EU.

Er C-10 EX DT (PRS-HEC) den rigtige model til jer?

Vi rådgiver om valg af pulvergenindvindingssystem baseret på jeres ATEX-risikovurdering, pulvertype og driftsforhold. Kontakt os for en konkret gennemgang af zoneklassificeringskravene på jeres anlæg.
