3D-print • ATEX Zone 20/21 • Inertisering

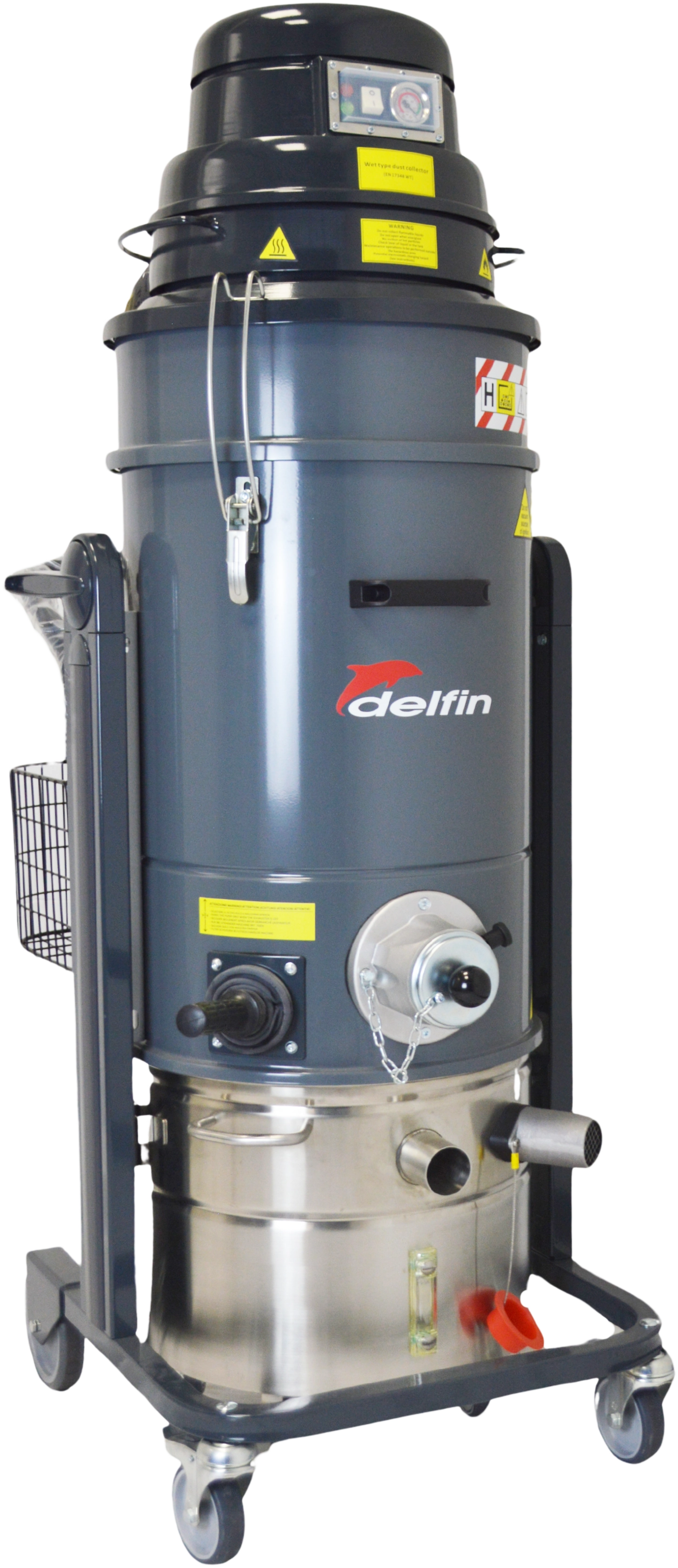

Delfin MTL 451 1/2D INERT
Kompakt olie-inertiserings-støvsuger med ATEX II 1/2D-certificering til opsamling af selvantændende metalpulver fra 3D-print. Zone 20 internt og Zone 21 eksternt. HEPA H14. IECEx.
- ATEX II 1/2D — Zone 20 internt, Zone 21 eksternt • IECEx Da/Db
- HEPA H14 — 99,995 % ved MPPS (EN 1822)
- Olie-inertisering — neutraliserer reaktivt pulver før tømning
- TEFC-motor 1,1 kW — 215 m³/h, 2.250 mmH₂O
- AISI 304-beholder — INERT-tank 10 L olie / 15 L total
- 74 dB(A) • 52 kg • kompakt og mobil på hjul
- Attesteret iht. EN 17348 • EN IEC 62784:2018 • EN ISO 80079-36:2016
Hvad er Delfin MTL 451 1/2D INERT?
MTL 451 1/2D INERT er en kompakt, mobil industri-støvsuger fra Delfin, udviklet specifikt til opsamling af reaktive og selvantændende metalpulvere i tilknytning til 3D-print-processer med metalfilament og pulverbaseret sintring. Maskinens særlige kendetegn er olie-inertiseringsystemet, der neutraliserer det opsamlede pulver direkte i beholderen, så det ikke kan reagere, antænde eller eksplodere ved tømning eller viderebehandling.
Maskinen er ATEX II 1/2D-certificeret og attesteret til brug i Zone 20 internt (inde i maskinen) og Zone 21 eksternt (det omgivende miljø). Den bærer også IECEx-certifikat, hvilket betyder at den opfylder de internationale krav til eksplosionsbeskyttet udstyr — relevant for virksomheder der eksporterer produkter eller dokumenterer over for internationale købere. Præstationstest er gennemført iht. EN 17348:2022, den harmoniserede standard for industri-støvsugere til farligt støv.
TEFC-motoren (Totally Enclosed Fan Cooled) er 1,1 kW og køler sig selv uden at suge omgivende luft ind i motorrummet. Dette er afgørende i en ATEX-kontekst, da eksplosiv atmosfære ikke må komme i kontakt med varme motoroverflader eller elektriske komponenter. Luftflowet er 215 m³/h ved et maksimalt undertryk på 2.250 mmH₂O.
Filtreringssystem og INERT-teknologi
Filtreringssystemet er et to-trins design bestående af et primærfilter af typen Star/Tasche i antistatisk polyester klasse ANT M med et filterareal på 20.000 cm² og en diameter på 420 mm. Primærfiltret renses manuelt via den integrerede ryste-mekanisme, og et filterindikatorsystem advarer, når filtret er tæt. Andet trin er et HEPA H14-filter med et filterareal på 11.000 cm², der tilbageholder mindst 99,995 % af alle partikler ved MPPS.
INERT-tanken er fremstillet i AISI 304 rustfrit stål og rummer 10 L inertiseringsolie. Det samlede volumen af olie plus det opsamlede materiale må maksimalt være 15 L. Når det reaktive metalpulver aspireres ind i tanken, blandes det med olien og neutraliseres — tanken er tæt med højtrykslukning, så den kan tømmes sikkert uden spredning af tørt pulver.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-mærkning | II 1/2D Ex h tb IIIC T80°C (Int) / T95°C (ext) Da/Db |
| ATEX-zone | Zone 20 internt, Zone 21 eksternt |
| EX-kategori | CE EX 21 1/2D • IECEx Da/Db |
| Spænding | 115/230 V • 50/60 Hz • enfaset • 8 A |
| Effekt | 1,1 kW |
| Motortype | TEFC (Totally Enclosed Fan Cooled) |
| Luftflow | 215 m³/h |
| Undertryk (maks.) | 2.250 mmH₂O |
| Sugeindløb | Ø50 mm |
| Primærfilter | Star/Tasche polyester ANT M • 20.000 cm² • Ø420 mm |
| Filterrensning | Manuel ryste-mekanisme • filterindikator inkl. |
| HEPA-filter | H14 • 99,995 % ved MPPS • 11.000 cm² |
| INERT-kapacitet (olie) | 10 L |
| INERT-kapacitet (olie + materiale) | 15 L (maks.)* |
| Beholder | AISI 304 rustfrit stål |
| Dimensioner | 61 × 66 × 133 cm (H) |
| Vægt | 52 kg |
| Støjniveau | 74 dB(A) (EN ISO 3744) |
| Tilbehørskit | TA.1057.0000 — inkluderet |
| Standarder | EN 17348 • EN IEC 62784:2018 • EN ISO 80079-36:2016 |
* Variabel afhængigt af det opsamlede materiales egenskaber.
Tilbehør og tilvalg
MTL 451 1/2D INERT leveres med tilbehørskit TA.1057.0000, der indeholder det nødvendige slangeudstyr og sugeadaptere til tilslutning til 3D-printere og CNC-maskiner. Alle dele er testet og godkendt til ATEX-brug. ATEX-versionen med IECEx-certifikat har produktkoden MTL451INERTZ21-001 (MTL 451 EX 1/2D — IECEx Da/Db 1BL 45L DT DS X H INERT).
Spørgsmål og svar
Mange metalpulvere der bruges i 3D-print — herunder aluminium, titanium og magnesium — er pyrofore: de kan selvantænde ved kontakt med ilt eller fugt, når partiklerne er tilstrækkelig fine. Olie-inertisering fungerer ved at omhylle pulverpartiklerne med en inertiseringsolie i beholderen, så de afskæres fra ilt, før de kan reagere. Det gør tømning og viderebehandling markant sikrere.
Kategori 1/2D dækker både Zone 20 (eksplosiv støvatmosfære permanent eller hyppigt til stede) internt i maskinen og Zone 21 (periodisk tilstedeværelse) eksternt. Kategori 3D dækker kun Zone 22 (sjældent og kortvarigt) eksternt og bruges til maskiner med lavere risikoprofil. MTL 451 er II 1/2D og egnet til de mest krævende miljøer.
TEFC står for Totally Enclosed Fan Cooled. Motoren er hermetisk forseglet, så omgivende luft ikke suges ind i motorkassen under drift. Kølingen sker via en ydre vifte hen over motorhuset. I ATEX-sammenhæng er dette afgørende, fordi eksplosiv atmosfære (metalpulvær) ikke må påvirke elektriske komponenter eller varme motorflader. TEFC-motoren opfylder kravene i EN IEC 62784:2018 og EN ISO 80079-36:2016.
IECEx er det internationale certifikationssystem for eksplosionsbeskyttet udstyr under IEC (International Electrotechnical Commission). Hvor ATEX er et EU-direktiv, er IECEx anerkendt globalt — herunder i Australien, Sødafrika og mange asiatiske markeder. En IECEx-certificering supplerer ATEX-mærket og er relevant for virksomheder med internationale samarbejdspartnere eller datterselskaber uden for EU.
