3D-print • ATEX Zone 22 • Inertisering • Kontinuerlig drift

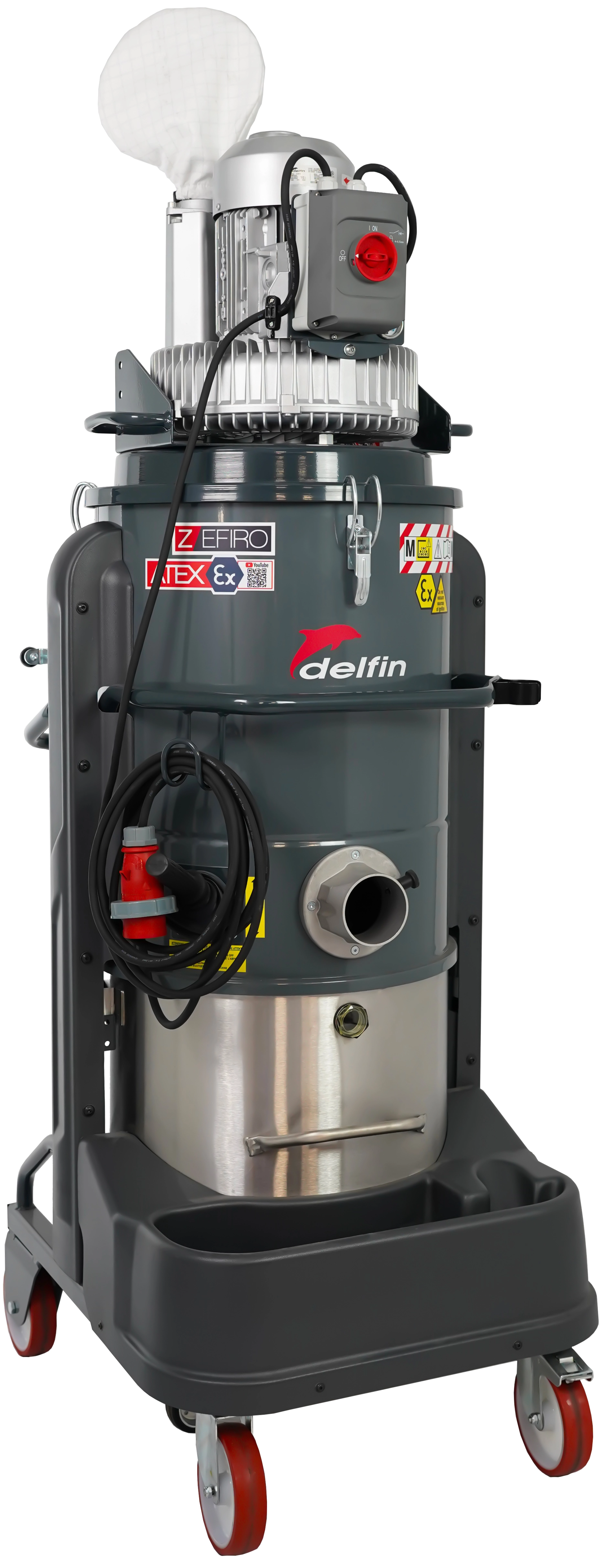

Delfin Zefiro 75 INERT
Stor olie-inertiserings-støvsuger med sidekanalsblæser til kontinuerlig 24/7-drift. ATEX II 3D-certificeret til Zone 22. Trefaset 400 V. HEPA H14. AISI 304.
- ATEX II 3D — Zone 22 eksternt (CE EX 22)
- HEPA H14 — 99,995 % ved MPPS (EN 1822) • 26.000 cm²
- Olie-inertisering — neutraliserer reaktivt pulver før tømning
- Sidekanalsblæser 3,0–6,5 kW — vedligeholdelsesfri, 24/7-drift
- AISI 304-beholder — INERT-tank 37 L olie / 44 L total
- 75 dB(A) • 95 kg • tryksikkerhedsventil inkl.
- Attesteret iht. EN 17348 • EN IEC 62784:2018 • EN ISO 80079-36:2016
Hvad er Delfin Zefiro 75 INERT?
Zefiro 75 INERT repræsenterer en anden arkitektonisk tilgang end MTL 451 og DM2: i stedet for en TEFC-motor anvender den en sidekanalsblæser som drivkraft. Det er en teknologisk valg med stor praktisk betydning. Sidekanalsblæsere har ingen sløjfer, kul eller bytteanordninger, der slider — de er i princippet vedligeholdelsesfrie og konstrueret til kontinuerlig 24/7-drift uden overophedning eller driftspauser. For produktionsmiljøer med høj oppetidskrav er dette en afgørende fordel.
Maskinen er ATEX II 3D-certificeret til Zone 22 eksternt — den zone, der betegner miljøer, hvor en eksplosiv støvatmosfære kun optræder sjældent og kortvarigt. Den indre INERT-tank er klassificeret som Zone 20 (permanent tilstedeværelse af eksplosiv atmosfære), og det samlede system er attesteret iht. EN 17348:2022. Zone 22-klassificeringen for det ydre miljø gør Zefiro 75 egnet til mange typiske 3D-print-produktionslokaler, der ikke er klassificeret til Zone 20/21.
Trefaset 400 V / 50 Hz forsyning g&iving;r den den effektmæssige rækkevidde på 3,0–6,5 kW, hvilket er langt over de enfasede TEFC-modeller. Undertrykket er til gengæld højere: 3.000–2.300 mmH₂O mod 2.250 mmH₂O for MTL 451 og DM2. IP65-beskyttelsesklasse gælder for hele motoren.
Tryksikkerhedsventilen er inkluderet som standardudstyr — en ventil der træder i kraft hvis der opstår overtryk i beholdersystemet. Dette er et krav fra EN 17348:2022 til maskiner med lukkede beholder-systemer, og Delfin har valgt at levere det som standard frem for tilvalg.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-mærkning | II 3D Ex h tb IIIC T80°C (Int) / T165°C (ext) Dc |
| ATEX-zone | Zone 22 eksternt (3D, Zone 20 Int / Zone 22 Ext) |
| EX-kategori | 3D — CE EX 22 |
| Spænding | 400 V • 50 Hz • trefaset • IP65 |
| Effekt | 3,0–6,5 kW |
| Motortype | Sidekanalsblæser (vedligeholdelsesfri, egnet til 24/7) |
| Luftflow | 318 m³/h |
| Undertryk (maks.) | 3.000–2.300 mmH₂O |
| Sugeindløb | Ø50 mm |
| Primærfilter | Star/Tasche antistatisk polyester ANT M • 30.000 cm² • Ø500 mm |
| Filterrensning | Manuel ryste-mekanisme • filterindikator inkl. |
| HEPA-filter | H14 • 99,995 % ved MPPS • 26.000 cm² |
| INERT-kapacitet (olie) | 37 L |
| INERT-kapacitet (olie + materiale) | 44 L (maks.)* |
| Beholder | AISI 304 rustfrit stål |
| Tryksikkerhedsventil | Inkluderet som standard |
| Dimensioner | 79 × 66 × 170 cm (H) |
| Vægt | 95 kg |
| Støjniveau | 75 dB(A) (EN ISO 3744) |
| Standarder | EN 17348 • EN IEC 62784:2018 • EN ISO 80079-36:2016 |
* Variabel afhængigt af det opsamlede materiales egenskaber.
Spørgsmål og svar
En sidekanalsblæser er en rotodynamisk pumpe uden kul, sløjfer eller bæringe der slider ved høj temperatur. Resultatet er en motor, der ikke har brug for regelmæssig vedligeholdelse på det roterende element, og som kan køre 24 timer i døgnet uden at øge risikoen for nedbrud. TEFC-motorer er periodemotorer med længere standtid. For en produktion der kører i skift eller 24/7, er sidekanalsblæseren den teknisk rigtige løsning.
Zone 22 er den laveste risikoklasse for støveksplosion og betegner miljøer, hvor en eksplosiv støvatmosfære kun optræder sjældent og kortvarigt — typisk ved uheld eller lækage. Zone 21 betegner periodisk tilstedeværelse, og Zone 20 betegner permanent eller hyppig tilstedeværelse. Zone-klassificeringen fastslås af den atex-ansvarlige i virksomheden på baggrund af en risikovurdering (APV). Zefiro 75 er kun egnet til Zone 22 eksternt. Brug MTL 451 eller DM2 1/2D INERT til Zone 20/21.
IECEx er et frivilligt internationalt certificeringssystem, der supplerer ATEX-mærket for markeder uden for EU. Delfin har valgt at IECEx-certificere de to strengere modeller (II 1/2D) men ikke Zefiro 75 (II 3D). For nordiske virksomheder med udelukkende europæiske produktionssites er ATEX-mærket i sig selv tilstrækkeligt. Kontakt os, hvis IECEx er et krav i din organisation.
