3D-print • Elektrisk • ATEX II 2GD • Zone 1/21 • TEFC-motor

EXP1-10 (40L) HEPA

Kompakt elektrisk ATEX-støvsuger til brændbart plastpulver fra medicinsk og dental 3D-print. Certificeret til Zone 1 (gas IIA) og Zone 21 (støv IIIC) med en lukket TEFC-motor og hele konstruktionen i rustfrit stål AISI 304. 3D-tilbehørskit inkluderet.

ATEX II 2GD — Ex d IIA T3 Gb / Ex t IIIC T200°C Db IP6X • LCIE, NB 0081
HEPA H14 — 99,99 % ved 0,3 µm • EN 17348 • konduktivt vævfilter inkluderet
TEFC-motor — lukket og ventileret • egnet til kontinuerlig drift • 1 kW
Hele konstruktionen i rustfrit stål AISI 304 • IP6X
ESD-sikker — under 10 ohm • konduktivt tilbehør inkluderet
224 m³/h • 15 m kabel • 3D-tilbehørskit inkluderet

Kontakt os Datablad (PDF)

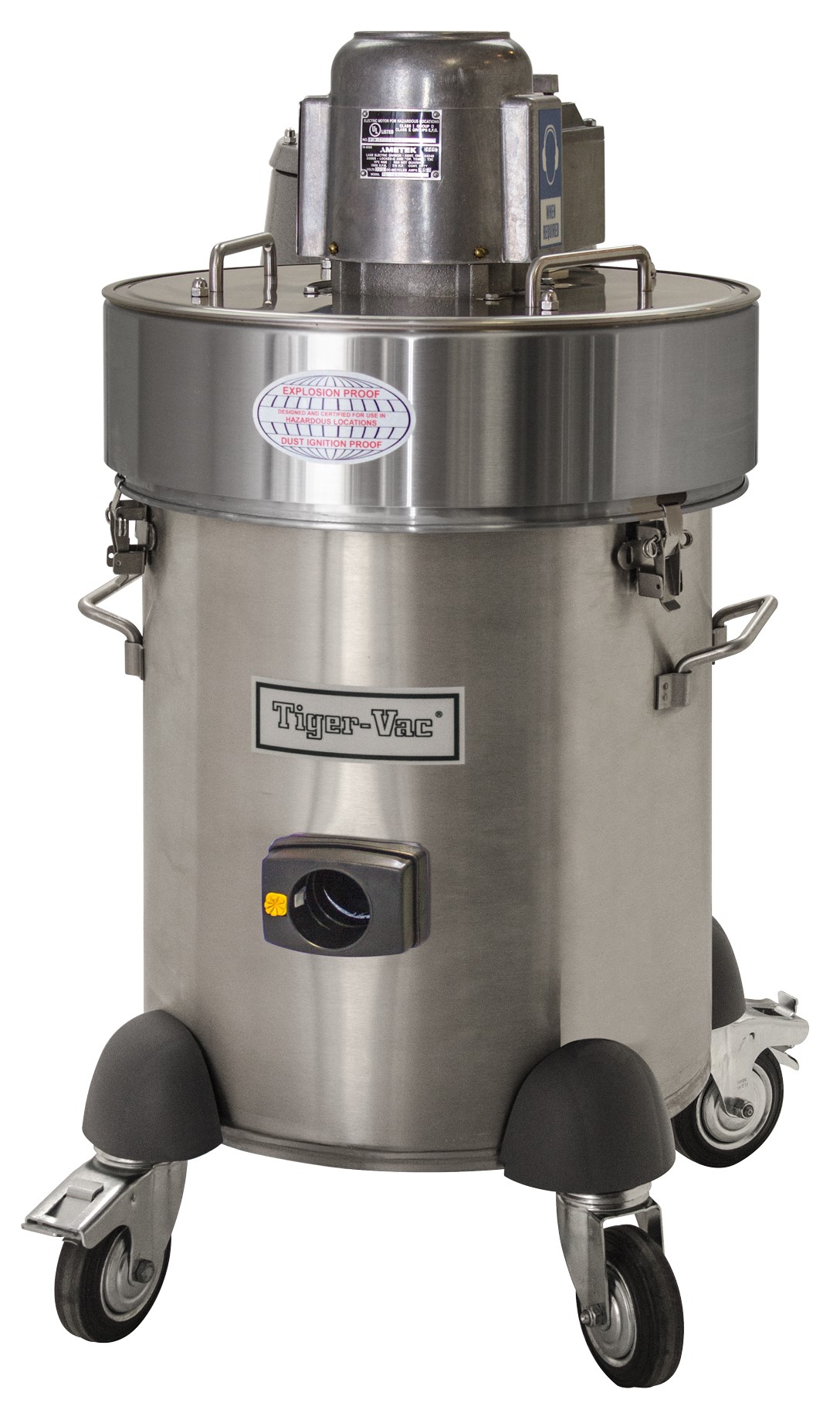

Tiger-Vac EXP1-10 (40L) HEPA — kompakt elektrisk ATEX-støvsuger til brændbart plastpulver fra 3D-print

ATEX 2014/34/EU — II 2GD • Ex d IIA T3 Gb / Ex t IIIC T200°C Db IP6X

LCIE 03 ATEX 6297 — 3. parts certificeret (LCIE, NB 0081)

HEPA H14 — EN 17348

EN 60079-0:2009 • EN 60079-1:2007 • EN 60079-31:2009

TEFC-motor — lukket og eksplosionssikker

EXP1-10 (40L) HEPA er Tiger-Vacs kompakte ATEX-støvsuger til medicinsk og dental 3D-print, og det der adskiller den fra de øvrige modeller i sortimentet er motortypen. Hvor de fleste ATEX-støvsugere anvender en bypass-motor med separat køleluftstrøm, er EXP1-10 udstyret med en TEFC-motor — Totally Enclosed Fan Cooled. Det betyder at motoren er hermetisk lukket og ventileret udvendigt, uden at luft passerer igennem motorhuset. Motoren er individuelt ATEX-certificeret som Ex d “flameproof enclosure” i gasgruppe IIA og temperaturklasse T3 (200°C), hvilket gør den egnet til Zone 1 med de mest almindelige brændbare gasser og dampe.

Den samlede ATEX-klassificering er II 2GD: Zone 1+2 for gas (Ex d IIA T3 Gb) og Zone 21+22 for støv (Ex t IIIC T200°C Db IP6X). Enheden er 3. parts certificeret af LCIE (NB 0081) med certifikat LCIE 03 ATEX 6297. TEFC-princippet gør motoren velegnet til kontinuerlig drift, da der ikke opbygges varme fra eksponeret køleluft — et væsentligt praktisk plus ved længerevarende rengøringsopgaver ved 3D-printere.

AISI 304 i hele konstruktionen og HEPA H14

Hele EXP1-10 — tank, motorhus, dæksel og ramme — er fremstillet i rustfrit stål AISI 304. Det giver enhøj korrosionsmodstandsdygtighed, simpel rengøring og et neutralt udseende der passer ind i kliniske og laboratoriemæssige omgivelser. Støvbeskyttelsesgraden IP6X sikrer at ingen støv når ind i motorhuset under nogen omstændigheder.

HEPA H14-filteret (99,99 % ved 0,3 µm) og det konduktive vævfilter med bur sikrer at udblæsningsluften er ren og fri for partikler. Det konduktive tilbehørssystem (under 10 ohm) leder elektrostatisk ladning sikkert til jord. Den 15 m lange kabel er et praktisk plus der giver bevægelsesfriheden til at nå rundt om 3D-printerne uden forlængerkabel.

Tekniske specifikationer

Parameter	Værdi
ATEX-mærkning	II 2GD — Ex d IIA T3 Gb / Ex t IIIC T200°C Db IP6X
ATEX-zoner	Zone 1+2 (gas IIA) og Zone 21+22 (støv IIIC)
Certificering	LCIE 03 ATEX 6297 — 3. parts (LCIE, NB 0081)
Harmoniseret standard	EN 17348 (brændbart støv)
Filterklasse	HEPA H14 (EN 1822) — 99,99 % ved 0,3 µm
Motortype	TEFC (Totally Enclosed Fan Cooled)
Effekt	1 kW / 1000 W
Spænding	230 V, 50 Hz, enfaset
Strømforbrug	4,5 A
Luftgennemstrømning	224 m³/h
Undertryk	1550 mmH₂O
Støjniveau	78/85 dB(A)
Sugeindløb	Ø38 mm (slange) / Ø60 mm (konduktivt indløb)
Hjulsystem	4-hjulsstativ
Dimensioner	H 86 × B 46 × L 48 cm
Kabellængde	15 m
Opsamlingstype	Kun tør
Støvbeskyttelse	IP6X
Konstruktion	Rustfrit stål AISI 304 — hele enheden
ESD-sikker	Ja — under 10 ohm, konduktivt tilbehør inkluderet
Drift	Kontinuerlig
Driftstemperatur	−5°C ≤ Ta ≤ +37°C

Overensstemmelse og harmoniserede standarder: ATEX-direktiv 2014/34/EU • EN 17348 • EN 60079-0:2009 • EN 60079-1:2007 • EN 60079-31:2009. ATEX-certifikat: LCIE 03 ATEX 6297 • 3. parts certificeret af LCIE, NB 0081, Fontenay-aux-Roses, Frankrig.

Tilbehør

Inkluderet

3D-tilbehørskit — 60 mm sugeindløb

Tilvalg

Ekstra 3D-værktøj

ATEX II 2GD • Zone 1/21

Certificering LCIE 03 ATEX 6297 (3. parts)

Filter HEPA H14

Filtereffektivitet 99,99 %

Motortype TEFC (lukket, ventileret)

Luftflow 224 m³/h

Undertryk 1550 mmH₂O

Effekt 1 kW

Støjniveau 78/85 dB(A)

Kabellængde 15 m

Spænding 230 V, 50 Hz

Drift Kontinuerlig

ESD-sikker Ja — under 10 ohm

Konstruktion AISI 304 rustfrit stål

Kontakt os Datablad (PDF) Spørg en ekspert

Spørgsmål og svar

Hvad er en TEFC-motor, og hvorfor er den relevant i ATEX-miljøer?

TEFC står for Totally Enclosed Fan Cooled — en motortype hvor al luft holdes uden for motorhuset. Kølingen sker via en udvendig blæser der leder omgivelsesluften hen over motorens ydre overflade, uden at luft passerer ind i huset. I et ATEX-miljø er dette en væsentlig fordel, fordi brændbar gas eller brændbart støv aldrig kan komme i kontakt med motorens elektriske komponenter — modsat en bypass-motor der aktivt trækker omgivelsesluft igennem motorhuset. TEFC-motoren er individuelt ATEX-certificeret som Ex d “flameproof enclosure” og kan anvendes i Zone 1 og Zone 21.

Hvad dækker ATEX II 2GD, og hvilke zoner må EXP1-10 bruges i?

II 2GD dækker overfladeinstallationer (gruppe II), kategori 2 (lejlighedsvis eksplosiv atmosfære) for både gas (G) og støv (D). Det betyder at EXP1-10 er certifikat-godkændt til Zone 1 og Zone 2 for gas (gasgruppe IIA — propan, butan og lignende) samt Zone 21 og Zone 22 for brændbart støv (støvgruppe IIIC). Temperaturklasse T3 (gas) svarer til 200°C — det samme gælder for støv (T200°C). Støvtæthed IP6X sikrer at ingen støv når ind i motorhuset under nogen omstændigheder.

Hvad betyder de to støjværdier 78 og 85 dB(A)?

De to værdier refererer til målinger ved henholdsvis reduceret og fuld ydelse — afhængigt af lufthastighed og modtryk i sugesystemet. I praksis vil den faktiske støjbelæstning afhænge af det tilsluttede tilbehør, slångelængde og den specifikke 3D-printers portstørrelse. Målingerne er foretaget i henhold til producentens testbetingelser. Begge værdier er over den grænse på 85 dB(A) der udløser krav om høreværn i henhold til arbejdsmiljølovgivningen — det er tilrådeligt at foretage en lokal støjmåling under reelle driftsforhold.

Er EXP1-10 egnet til både plastpulver og metalpulver?

Ja, inden for tøropsamling. Støvgruppe IIIC og T200°C dækker de fleste plastpulvere (PA12, PA11, TPU, PEEK) og reaktive metalpulvere til tøropsamling. Gasgruppe IIA er dog en begrænsning: modellen dækker propan, butan og lignende, men ikke gasgruppe IIB (ethylen) eller IIC (hydrogen, acetylen). For miljøer med gasgruppe IIB eller IIC kræves ATEX-10A (40L) HEPA-modellen med bredere gascertificering (IIC). Rådfør jer med Particulair for vurdering af jeres specifikke procesgas og zoneklasse.

Hvad er inkluderet i 3D-tilbehørskittet?

3D-tilbehørskittet til 60 mm sugeindløb inkluderer konduktiv sugeslangesamling (38 mm × 3 m, STATPATH), fugestykke med buet spids i konduktivt gummi, rundt børstehovedsæt (ESD-sikker plast, til 38 mm slange) og spaltedøse (aluminium, 38 mm, sort gummi, konduktiv og olieresistent). Konduktive engangsposer (3 stk.) og konduktiv poly liner (40 L) medfølger. Som tilvalg fås ekstra 3D-værktøj — kontakt Particulair for konfigurationen til jeres printer.

Er EXP1-10 (40L) HEPA den rigtige model til jer?

Vi hjælper med at afklare om TEFC-modellen passer til jeres zoneklasse, procesgas og pulvertype — eller om en anden ATEX-model er det rette valg.
