3D-print • ATEX II 2GD • Zone 1 gas • Zone 21 støv • TEFC-motor
EXP1-10 (IT-40L) EX (CFE) HEPA
Elektrisk ATEX II 2GD vandimmersionssuger med TEFC-motor (Totally Enclosed Fan Cooled) til brændbart metalpulver fra 3D-print. Højeste luftflow i IT-40L-serien: 224 m³/h. Zone 1 gas og Zone 21 støv eksternt. Tredjepartscertificeret LCIE 03 ATEX 6297.
- ATEX II 2GD — Zone 1 gas • Zone 21 støv (eksternt)
- LCIE 03 ATEX 6297 — tredjeparts typeafprøvningsattest
- Vandimmersion (wet mix) — brændbart pulver neutraliseres i vandbad
- TEFC-motor 1 kW — hermetisk lukket, ingen køleluftindtag
- Højeste luftflow: 224 m³/h • CFE HEPA 99,97 %
- 31,8 kg • 15 m kabel • AISI 304
- EN 17348 WT • EN ISO 80079-36:2016 • NFPA 484

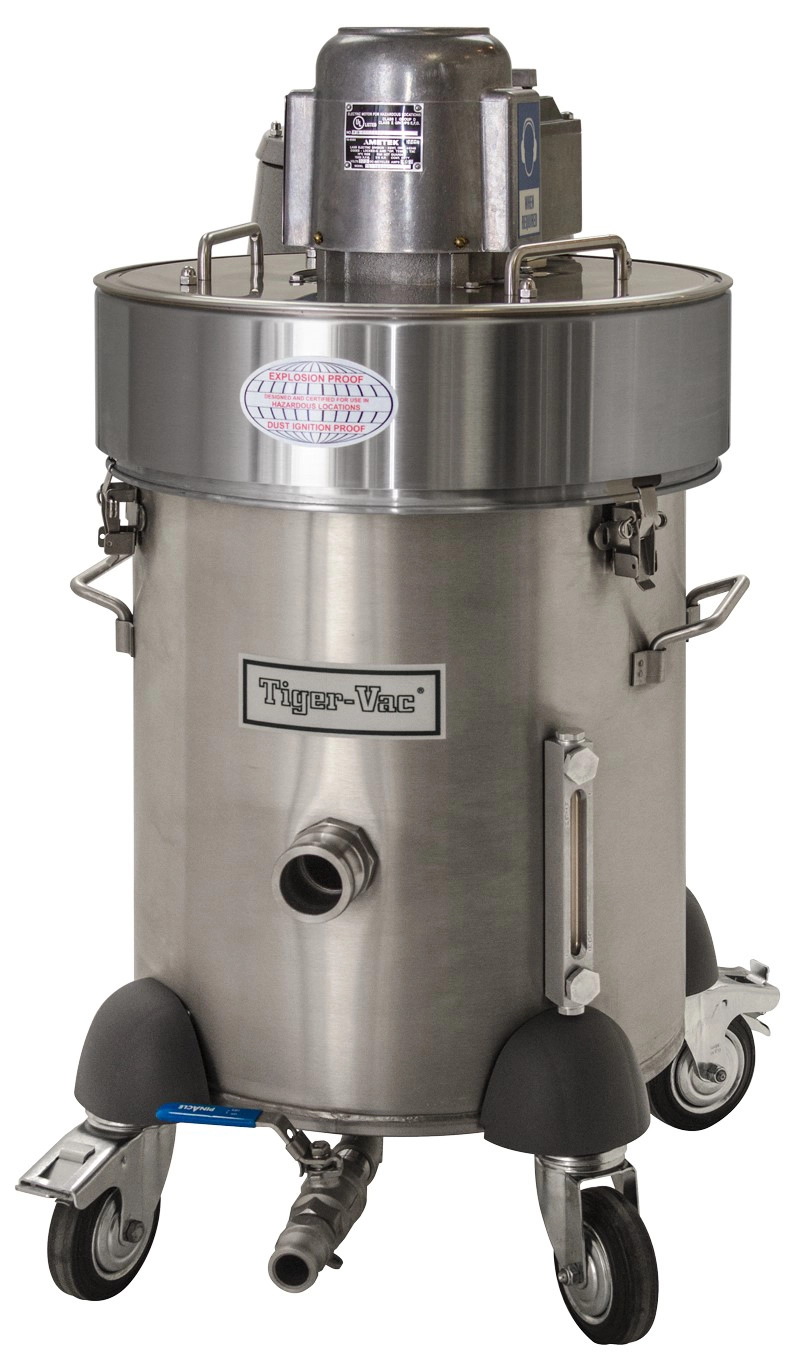

Hvad er Tiger-Vac EXP1-10 (IT-40L) EX (CFE) HEPA?
EXP1-10 er den elektriske model i IT-40L-serien med ATEX II 2GD-certificering der dækker både Zone 1 gas og Zone 21 støv eksternt. Det adskiller den fra C-10 EX der er certificeret til Zone 22 eksternt men har Zone 20 internt — EXP1-10 er det korrekte valg når miljøet er klassificeret som Zone 21 støv og Zone 1 gas, og når der ikke stilles krav om IECEx eller Zone 20-beskyttelse inde i beholderen.
Motoren er en TEFC-motor — Totally Enclosed Fan Cooled. TEFC-motorer er hermetisk lukkede: køleluften cirkulerer ikke igennem motorhuset, men over det. Det gør motoren robust over for støv og fugt og er det foretrukne valg i ATEX-miljøer der også indeholder gasrisici, da motorens indre er afskærmet fra den omgivende atmosfære. EXP1-10 er den eneste elektriske model i IT-40L-serien med TEFC-motor; både C-10 EX og 2D-10 anvender bypass-motorer. Der er ingen børsteløs motor som tilvalg for EXP1-10.
EXP1-10 leverer det højeste luftflow i serien med 224 m³/h, men til gengæld det laveste undertryk på 1.550 mmH₂O. Det gør den velegnet til hurtig sugning over store arealer, men den er ikke optimeret til at nå dybt ind i hullede strukturer eller trange geometrier. ATEX-certifikatet er LCIE 03 ATEX 6297 udstedt af LCIE (NB 0081). Der er ingen IECEx-certificering.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-mærkning | II 2GD Ex d IIA T3 Gb / Ex t IIIC T200°C Db IP6X |
| ATEX-zone | Zone 1 gas (eksternt) • Zone 21 støv (eksternt) |
| ATEX-certifikat | LCIE 03 ATEX 6297 (tredjepart, NB 0081) |
| Motortype | TEFC (Totally Enclosed Fan Cooled) 1 kW |
| Spænding | 230 V • 50 Hz • enfaset • 4,5 A |
| Luftflow | 224 m³/h |
| Undertryk | 1.550 mmH₂O |
| Sugeindløb | Ø38 mm (1,5″ camlock) |
| Filter | CFE koalescerende HEPA — 99,97 % ved 0,3 µm |
| Vandkapacitet (beholder) | 12,3 L (3,25 gal) |
| Opsamlingspose | Konduktiv våd opsamlingspose — 3 L — inkluderet |
| Beholder | AISI 304 rustfrit stål |
| Dimensioner | 48 × 46 × 86 cm (H) |
| Vægt | 31,8 kg |
| Støjniveau | 78/85 dB(A) |
| Kabellængde | 15 m (stikkontakt ikke inkluderet) |
| Standarder | EN 17348 WT • EN ISO 80079-36:2016 • EN ISO 80079-37:2016 • NFPA 484 |
Tilbehør og tilvalg
EXP1-10 leveres med et komplet statisk dissiperende tilbehørskit til 1,5″ camlock sugeindløb med konduktiv knusningssikker slange (3 m), spaltedåse, rundbørste og konisk mundstøkke med krum spids. Konduktiv våd opsamlingspose, mist arrestor pack, afgasningsventil og vandstandsindikator er alle inkluderet. Der er ingen børsteløs motor som tilvalg. Tilvalg inkluderer rørsæt med gulvmundstøkke.
Inkluderet
3D-tilbehørskit — slange, dyser, børste
Inkluderet
CFE koalescerende HEPA-filter
Inkluderet
Konduktiv våd opsamlingspose
Inkluderet
Vandstandsindikator og aftræksventil
Inkluderet
Afgæsningsventil
Tilvalg
Rør og gulvmundstøkke
Se: Sådan udskiftes opsamlingsposen
Denne video fra Tiger-Vac viser trin-for-trin hvordan den konduktive våde opsamlingspose udskiftes på IT-40L mini immersion-serien.
Spørgsmål og svar
TEFC står for Totally Enclosed Fan Cooled. Det er en motortype hvor selve motorhuset er hermetisk forseglet — køleluften cirkulerer ikke igennem motoren, men over dens ydre kappe via en ekstern køleventilator. Det gør motoren modstandsdygtig over for støv, fugt og korrosive atmosfærer, da ingen af disse når ind til motorens elektriske komponenter. I ATEX-miljøer med gasrisici (Zone 1) er den hermetiske forsegling kritisk, fordi brændbare gasser ikke må trænge ind og antiques ved kontakt med varme komponenter inde i motoren. Til forskel fra bypass-motorer kan TEFC-motoren køre periodisk men ikke kontinuerligt.
Vælg EXP1-10 når miljøet er Zone 21 støv og Zone 1 gas eksternt, men der ikke stilles krav om Zone 20 beskyttelse inde i opsamlingsbeholderen og heller ikke om IECEx-certificering. EXP1-10 er ATEX II 2GD-certificeret og dækker både gas og støv eksternt — det er tilstrækkeligt for de fleste nordiske 3D-print-miljøer med gasklassifikation. C-10 EX er strengere med Zone 20 internt og IECEx, men også væsentligt dyrere.
ATEX-mærkningen II 2GD læses således: gruppe II (overfladeanlæg), kategori 2 (egnet til Zone 1 gas og Zone 21 støv eksternt), G (gas) og D (dust/støv). Det er den dobbelte certificering der dækker både gas- og støvrisici samtidigt. En maskine certificeret kun til støvzoner (D) må ikke lovligt anvendes i et miljø der også er klassificeret som gaszone, selv om gasrisikoen er sekundær.
Vandimmersion er egnet til de metaller der bruges i standard SLM-, DMLS- og MBJ-processer, herunder aluminium, titanium, rustfrit stål, kobolt-krom og magnesium. Vandimmersion må ikke bruges til de mest pyrofore metaller der reagerer med vand — typisk natrium, kalium og visse lithiumlegeringer. Konsultér altid leverandørens sikkerhedsdatablad (SDS) for det specifikke pulver før ibrugtagning.
Når opsamlingsposen er fuld eller efter endt brug, slukkes maskinen og beholderen efterlades et stykke tid så evt. gasser kan slippe ud gennem afgæsningsventilen, der skal være åben. Derefter åbnes beholderen, og den konduktive opsamlingspose forsegles før fjernelse — dette forhindrer spredning af vådt pulveret. Posens indhold — en våd metal-slurry — skal bortskaffes som farligt affald iht. gældende affaldsregulering. Beholderen efterfyldes med rent vand (12,3 L) og en ny opsamlingspose installeres før næste anvendelse.
De to værdier 78/85 dB(A) angiver støjniveauet målt under henholdsvis delvis og fuld belastning, eller ved to forskellige målepositioner. TEFC-motorer er generelt mere støjende end bypass-motorer ved samme effektniveau, fordi den eksterne køleventilator bidrager til støjniveauet. Til sammenligning er ATEX-10A (pneumatisk) kun 68 dB(A) og C-10 EX (bypass) 72 dB(A). Ved længere tids arbejde tæt på maskinen bør der anvendes passende hørnemsværn.
Luftflow og undertryk er indbyrdes afhængige egenskaber ved en given motorkonfiguration. TEFC-motoren på EXP1-10 er designet til højt volumetrisk flow (224 m³/h) men producerer et lavere undertryk (1.550 mmH₂O) end bypass-motoren på C-10 EX (2.504 mmH₂O). I praksis betyder det at EXP1-10 er bedst egnet til hurtig rengøring af åbne pulveraflej ringer og store arealer, mens C-10 EX klarer sig bedre ved sugning gennem lange slanger eller i trange konstruktioner der kræver højt undertryk.
EXP1-10 er designet til metalstøv fra additiv fremstilling og er ikke klassificeret som medicinsk udstyr eller GMP-certificeret. Den er relevant i farmaceutiske produktionsmiljøer når metalimplantater eller medicinsk titanium produceres via 3D-print i lokaler der er klassificeret som Zone 21 støv og Zone 1 gas. I rene farmaceutiske renrum med GMP-krav uden ATEX-klassifikation er vores cleanroom- og hvid linje-modeller mere relevante.
