Tiger-Vac • 3D-print / Additiv fremstilling

EXP1-20 DT (PRS-HEC)

Elektrisk PRS-støvsuger med integreret højeffektiv cyklon til opsamling og genanvendelse af ubrugt metalpulver fra powder bed fusion-printere. Tredjepartscertificeret til Zone 21 og Zone 22 (ATEX II 2GD). TEFC-motor. HEPA H14. Rustfrit stål SAE 304.

Integreret HEC-cyklon — separerer op til 98 % af pulveret
ATEX II 2GD — Zone 21 og Zone 22, LCIE 03 ATEX 6297
TEFC-motor — lukket og eksternt kølet
Aftagelig opsamlingstank af SS 304 — 25 L
HEPA H14 som sekundær sikkerhedsbarriere
ESD-sikkert tilbehør inkluderet

Kontakt os Datablad (PDF) Spørg en ekspert

Tiger-Vac EXP1-20 DT (PRS-HEC) – elektrisk PRS pulvergenindvindingssystem

ATEX II 2GD — Zone 21 og Zone 22

LCIE 03 ATEX 6297

HEPA H14 — EN 1822

EN 17348 — brændbart støv

CE — ATEX-direktiv 2014/34/EU

Pulver der ellers går til spilde

EXP1-20 DT (PRS-HEC) er Tiger-Vacs elektriske pulvergenindvindingssystem til metalpulver-3D-print. Den integrerede højeffektive cyklon (HEC) skiller op til 98 % af det opsugede pulver fra luftstrømmen og samler det i den aftagelige opsamlingstank af rustfrit stål SAE 304 — inden luften overhovedet når HEPA H14-filteret. Pulveret forbliver rent, kan sigtes og genanvendes direkte.

TEFC-motoren (Totally Enclosed Fan Cooled) er lukket og køles eksternt, så den ikke trækker omgivelsesluft ind i motorhuset — en forudsætning for sikker drift i rum med eksplosivt støv. Maskinen er tredjepartscertificeret til brug i Zone 21 og Zone 22, det vil sige i rum hvor eksplosi ve støvatmosfærer kan forekomme periodisk eller lejlighedsvist. Certifikatet er udstedt af det notificerede organ LCIE (LCIE 03 ATEX 6297).

Maskinen er konstrueret i rustfrit stål SAE 304 og er CE-mærket i overensstemmelse med EN 17348. Al medleveret tilbehør er ESD-sikkert og certifikatgodkendt til brug i ATEX-klassificerede rum.

Tekniske specifikationer

Parameter	Værdi
Filterklasse	HEPA H14 (EN 1822)
Filtereffektivitet	99,995 % ved 0,3 µm
Cyklon-separation	Op til 98 % (før filteret)
Motortype	TEFC (Totally Enclosed Fan Cooled)
Effekt	1 kW / 1.000 W
Spænding	230 V, 50 Hz, enkeltfase
Strømforbrug	4,5 A
Luftgennemstrømning	224 m³/h
Undertryk	1.550 mmH²O
Støjniveau	78/85 dB(A)
Sugeindløb	Ø50 mm (2” camlock)
Opsamlingstank	25 L — aftageligt, SS 304
Vægt (uden tilbehør)	98 kg
Dimensioner	H 135 × B 56 × L 112 cm
Kabellsngde	15 m
Opsamlingstype	Kun tør

Overensstemmelsesstandarder: EN 17348 • EN ISO 80079-36:2016. Specifikationer kan ændres uden varsel.

Inkluderet tilbehør

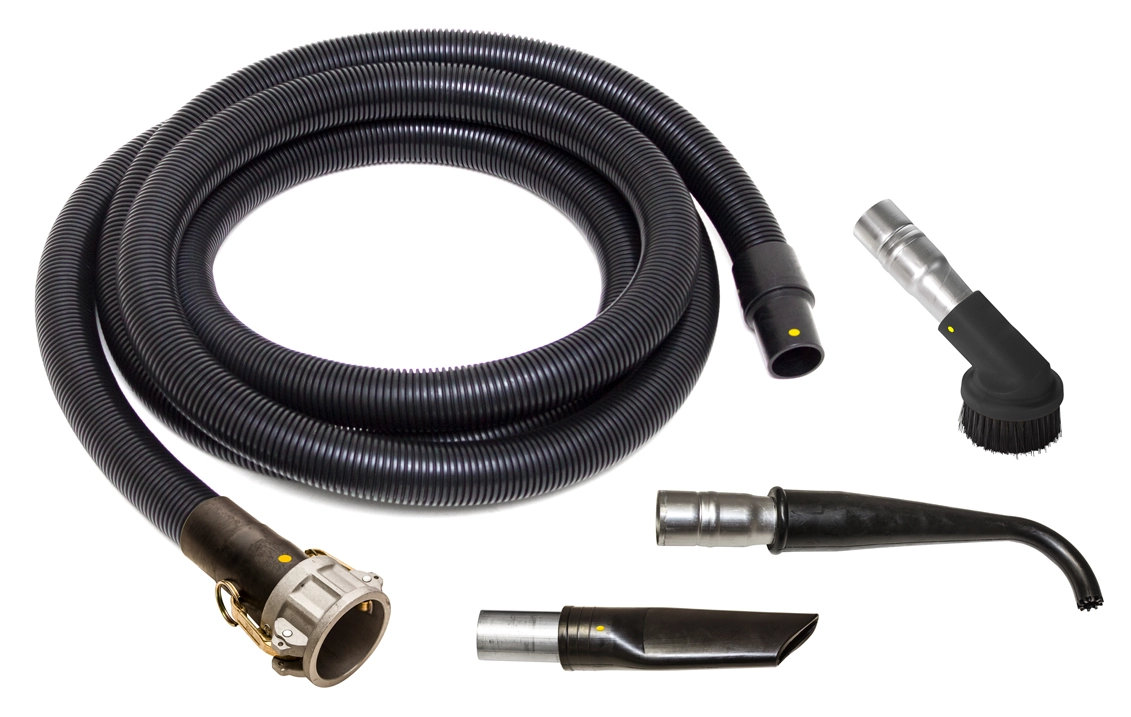

3D Tool Kit

Statisk ledende crushproof slange Ø38 mm × 3 m med 2” camlock. Keglymundstykke, rundbørste og revnemundstykke (ESD-sikre).

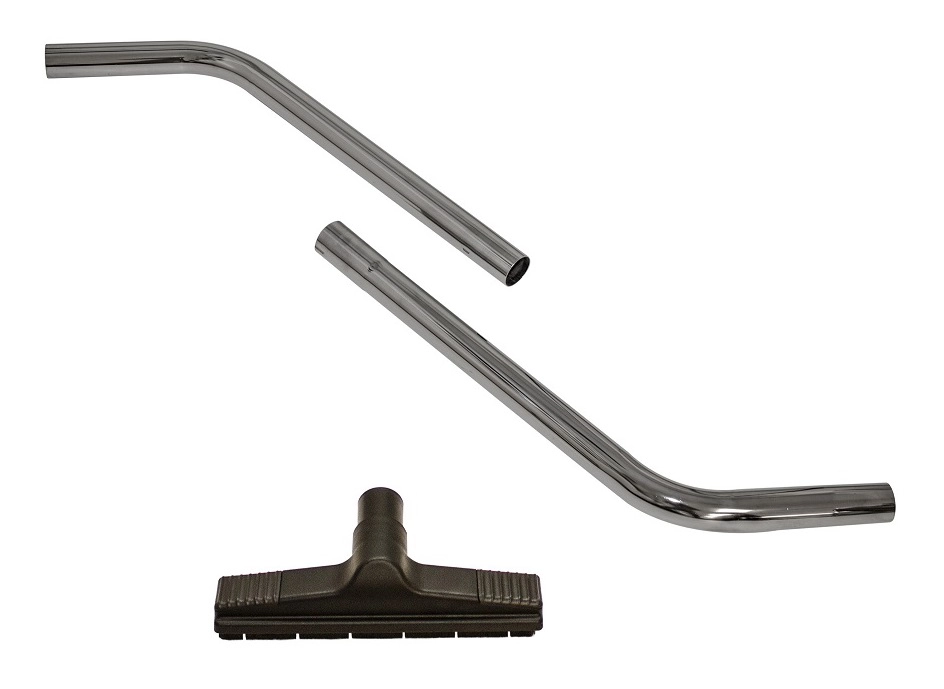

Stangsæt og gulvmundstykke

Tilvalg. Dobbeltbuede stænger i krom (2 stk.) med ledende gulvmundstykke.

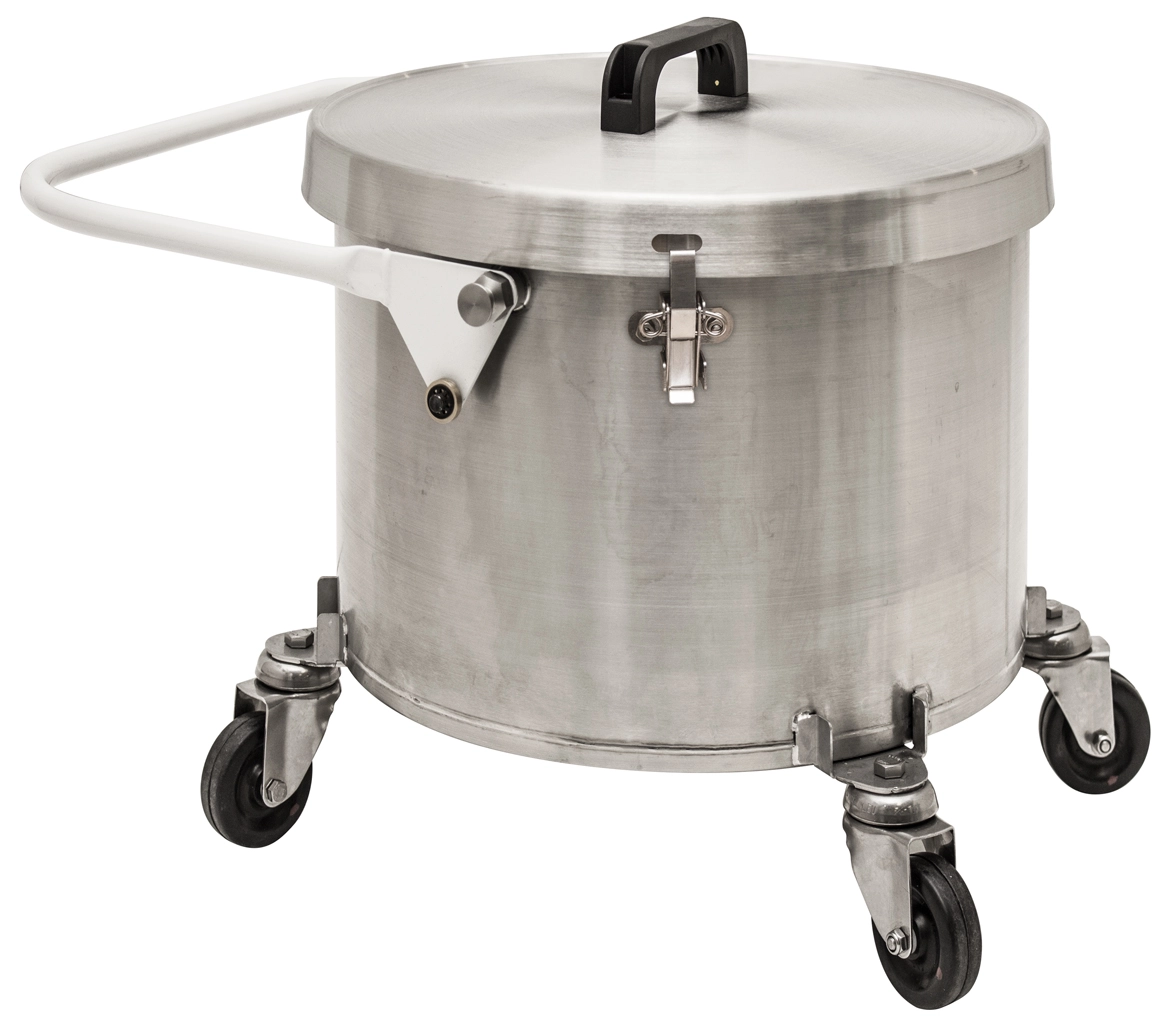

Ekstra opsamlingstank

Tilvalg. Tank med lukkelåg og 4 ledende hjul (Part# 223001-ASM1).

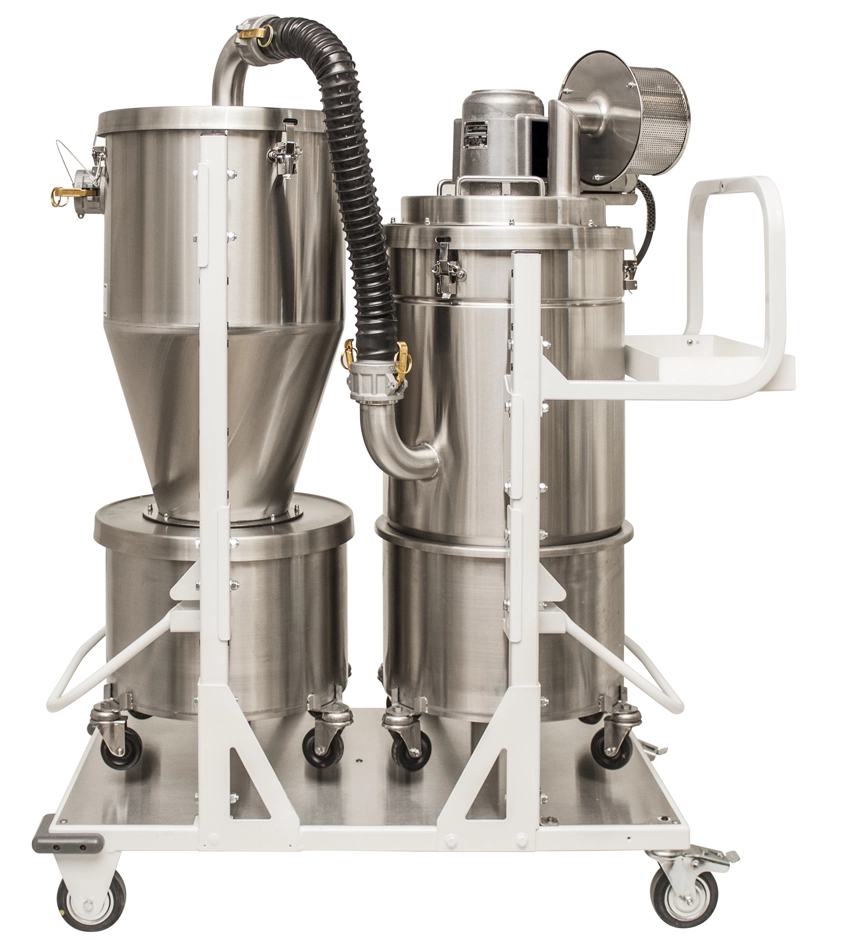

Sidevisning 1

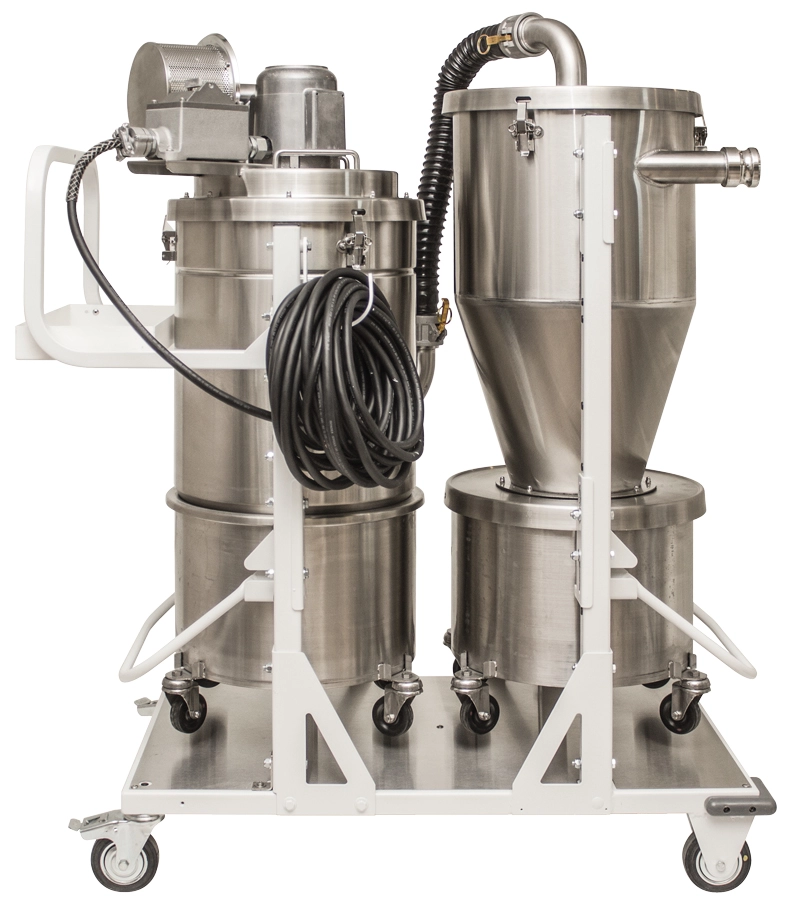

Sidevisning 2

Spørgsmål og svar

Hvad er forskellen på EXP1-20 DT (PRS-HEC) og en almændelig ATEX-støvsuger?

En almændelig ATEX-støvsuger sender luften direkte gennem filteret. EXP1-20 DT (PRS-HEC) er et pulvergenindvindingssystem: den integrerede cyklon sorterer op til 98 % af pulveret fra luftstrømmen og leder det ned i opsamlingstanken rent og uforurenet — inden HEPA-filteret. Pulveret kan sigtes og bruges igen.

Hvad betyder TEFC-motor i ATEX-sammenhæng?

TEFC står for Totally Enclosed Fan Cooled. Motorhuset er fuldstændigt lukket — der trækkes ingen omgivelsesluft ind i motorviklingerne. Køling sker via en ekstern ventilator på motorakslen. I ATEX-klassificerede rum er dette afgørende, fordi en åben motor ville eksponere de elektriske komponenter direkte for eksplosivt støv.

Hvilke zoner er EXP1-20 certificeret til?

EXP1-20 er certificeret til Zone 21 og Zone 22 under ATEX-direktiv 2014/34/EU. Zone 22 dækker rum hvor eksplosi ve støvatmosfærer kun opstår sjældent og kortvarigt. Zone 21 dækker rum hvor eksplosi ve støvatmosfærer kan opstå periodisk. Certifikatet er udstedt af det franske notificerede organ LCIE (LCIE 03 ATEX 6297).

Kan det opsamlede pulver bruges igen?

Ja. Fordi cyklonen skiller 98 % af pulveret fra luftstrømmen inden filteret, ankommer pulveret i opsamlingstanken rent og uforurenet. Det kan sigtes til den ønskede partikelstørrelse og returneres til printprocessen. Den valgfri ekstra opsamlingstank (Part# 223001-ASM1) gør det muligt at skifte tank under drift.

Er EXP1-20 egnet til både metal- og plastpulver?

Ja. PRS-systemet er udformet til alle former for additiv fremstilling. For metalpulver er ATEX-certificeringen til Zone 21 og Zone 22 særlig relevant, da ledende metalpulver — aluminium, titan, rustfrit stål — kan danne eksplosi ve atmosfærer. Den ESD-sikre opbygning sikrer korrekt afledning af statisk elektricitet.

Hvad er filterkonfigurationen på EXP1-20?

EXP1-20 anvender to-trins filtrering: først den integrerede HEC-cyklon som mekanisk førseparator (ingen filtermateriale, kan ikke tættes til), derefter et HEPA H14-filter (99,995 % ved 0,3 µm) som sekundær sikkerhedsbarriere. Et PTFE-lamineret stofprimærfilter er inkluderet. Et ekstra præfilter er tilgængeligt som tilvalg.

Er EXP1-20 DT (PRS-HEC) den rigtige model til jer?

Vi rådgiver om valg af pulvergenindvindingssystem til jeres specifikke printteknologi, pulvertype og driftsforhold. Kontakt os for en konkret vurdering.
