Tiger-Vac • 3D-print / Additiv fremstilling

SS-20 DT (PRS-HEC)

Pneumatisk PRS-støvsuger med integreret højeffektiv cyklon til kontinuerlig opsamling og genanvendelse af metalpulver fra powder bed fusion-printere. Tredjepartscertificeret til Zone 21 og Zone 22 — Zone 21 indvendigt i opsamlingstanken (ATEX II 2GD, IECEx). HEPA H14. Rustfrit stål SAE 304.

Ingen elektrisk motor — kontinuerlig drift uden driftsgrænsecyklus
Integreret HEC-cyklon — separerer op til 98 % af pulveret
Zone 21 indvendigt i opsamlingstanken (LCIE 03 ATEX 6310 X)
Dobbeltcertificeret: ATEX og IECEx (IECEx LCIE 17.0076 X)
Højt vakuumtryk (4.570 mmH²O) — egnet til lange slangeføringer
Aftagelig opsamlingstank af SS 304 — 25 L

Kontakt os Datablad (PDF) Spørg en ekspert

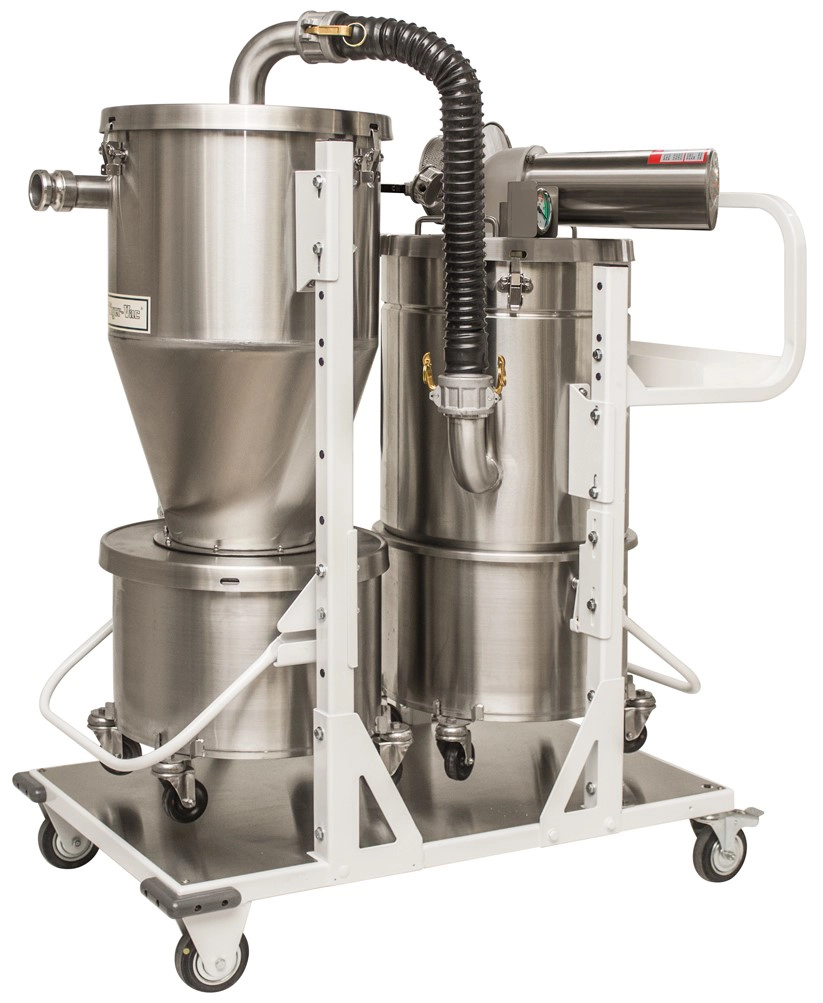

Tiger-Vac SS-20 DT (PRS-HEC) – pneumatisk PRS pulvergenindvindingssystem

ATEX II 2GD — Zone 21 og Zone 22

LCIE 03 ATEX 6310 X

IECEx LCIE 17.0076 X

HEPA H14 — EN 1822

EN 17348 — brændbart støv

Kontinuerlig drift uden kompromis

SS-20 DT (PRS-HEC) er Tiger-Vacs pneumatiske pulvergenindvindingssystem til additiv fremstilling. Drevet udelukkende af trykluft via venturi-princippet er der ingen elektrisk motor — og dermed ingen termisk belastning, ingen driftsgrænsecyklus og ingen risiko for motorsvigt ved langvarig brug. Det gør SS-20 til det naturlige valg når produktionsforløbet kræver ubrødt drift.

Den integrerede højeffektive cyklon (HEC) separerer op til 98 % af metalpulveret i den aftagelige tank af rustfrit stål SAE 304, mens HEPA H14-filteret fungerer som sekundær sikkerhedsbarriere. Det høje vakuumtryk på 4.570 mmH²O gør maskinen særlig velegnet til lange slangeføringer fra printer til støvsuger.

SS-20 er tredjepartscertificeret af LCIE til Zone 21 og Zone 22 eksternt samt Zone 21 indvendigt i opsamlingstanken. Certifikatet dækker både ATEX (LCIE 03 ATEX 6310 X) og IECEx (IECEx LCIE 17.0076 X) for ledende støv.

Tekniske specifikationer

Parameter	Værdi
Filterklasse	HEPA H14 (EN 1822)
Filtereffektivitet	99,995 % ved 0,3 µm
Cyklon-separation	Op til 98 % (før filteret)
Drivtype	Pneumatisk — enkelt venturi, Ø6 mm
Mindste kompressor	15 HK
Slangediameter (trykluft)	1/2” (12,7 mm)
Trykluftsforbrug	21,2 L/s
Driftstryk	5,5 bar
Luftgennemstrømning	204 m³/h
Undertryk	4.570 mmH²O
Støjniveau	72 dB(A)
Sugeindløb	Ø50 mm (2” camlock)
Opsamlingstank	25 L — aftageligt, SS 304
Vægt (uden tilbehør)	95 kg
Dimensioner	H 135 × B 56 × L 112 cm
Drift	Kontinuerlig

Overensstemmelsesstandarder: EN 17348 • EN ISO 80079-36:2016. Specifikationer kan ændres uden varsel.

Inkluderet tilbehør

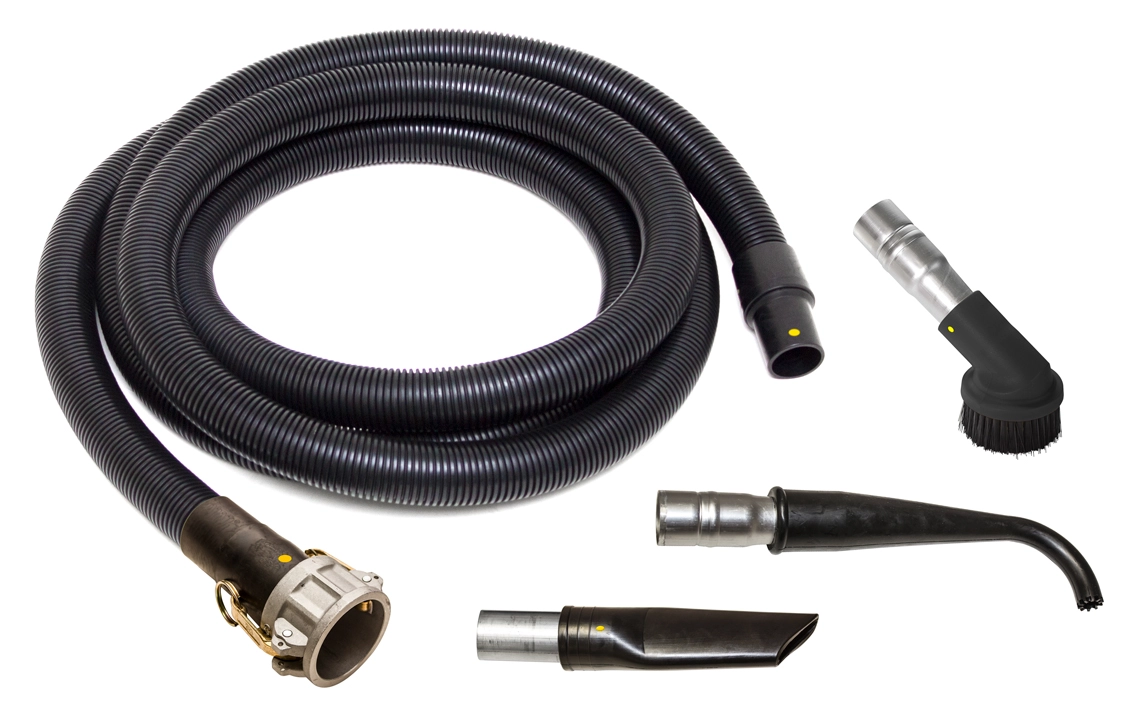

3D Tool Kit

Statisk ledende crushproof slange Ø38 mm × 3 m med 2” camlock + luftforsyningsslange 15 m. Keglymundstykke, rundbørste og revnemundstykke (ESD-sikre).

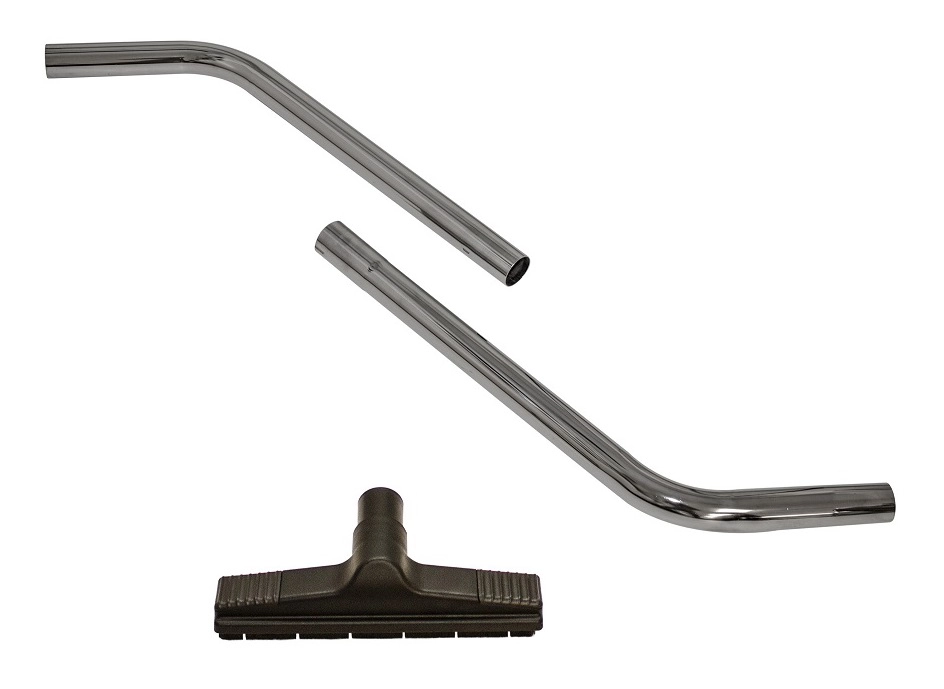

Stangsæt og gulvmundstykke

Tilvalg. Dobbeltbuede stænger i krom (2 stk.) med ledende gulvmundstykke.

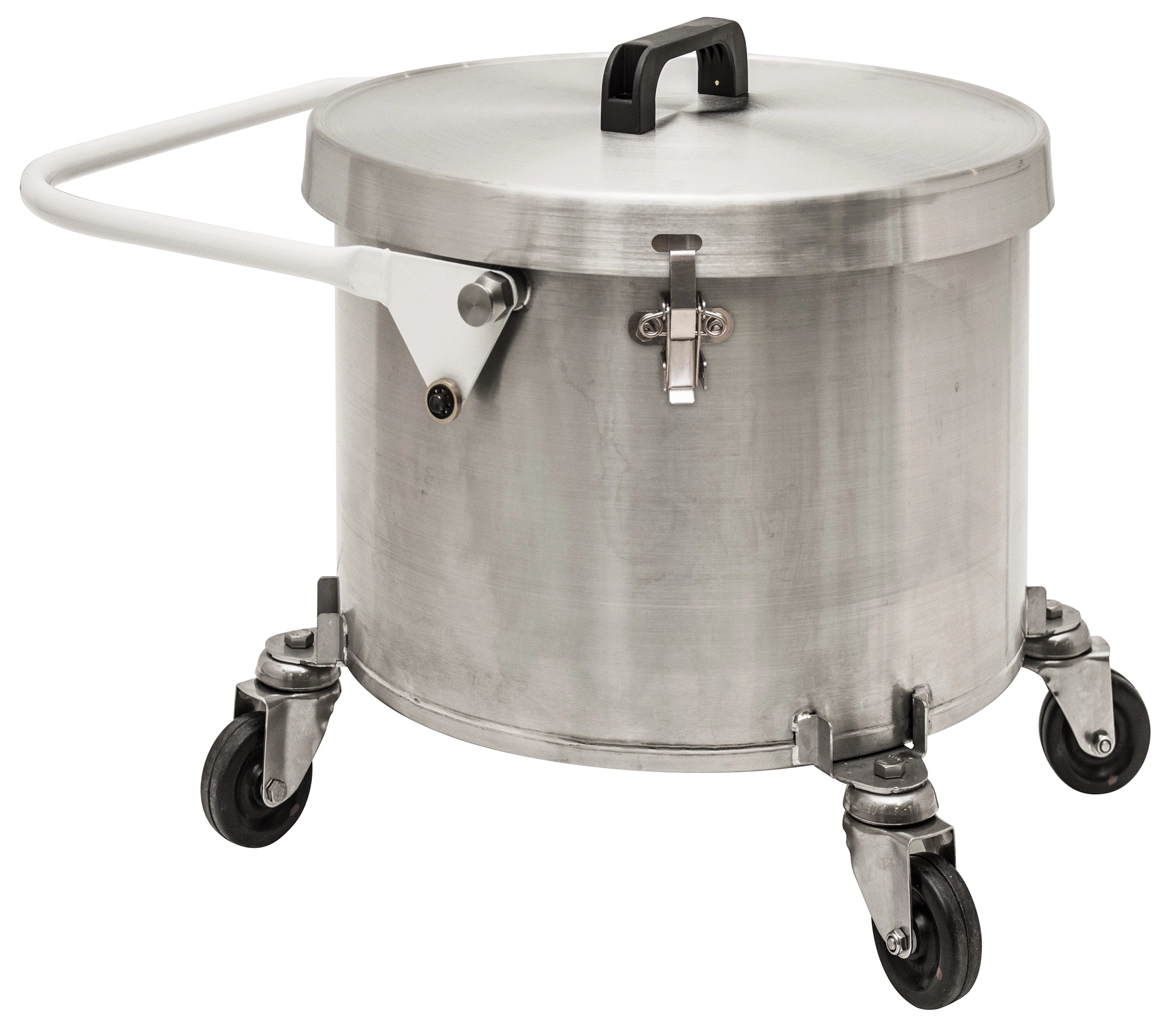

Ekstra opsamlingstank

Tilvalg. Tank med lukkelåg og 4 ledende hjul (Part# 223001-ASM1).

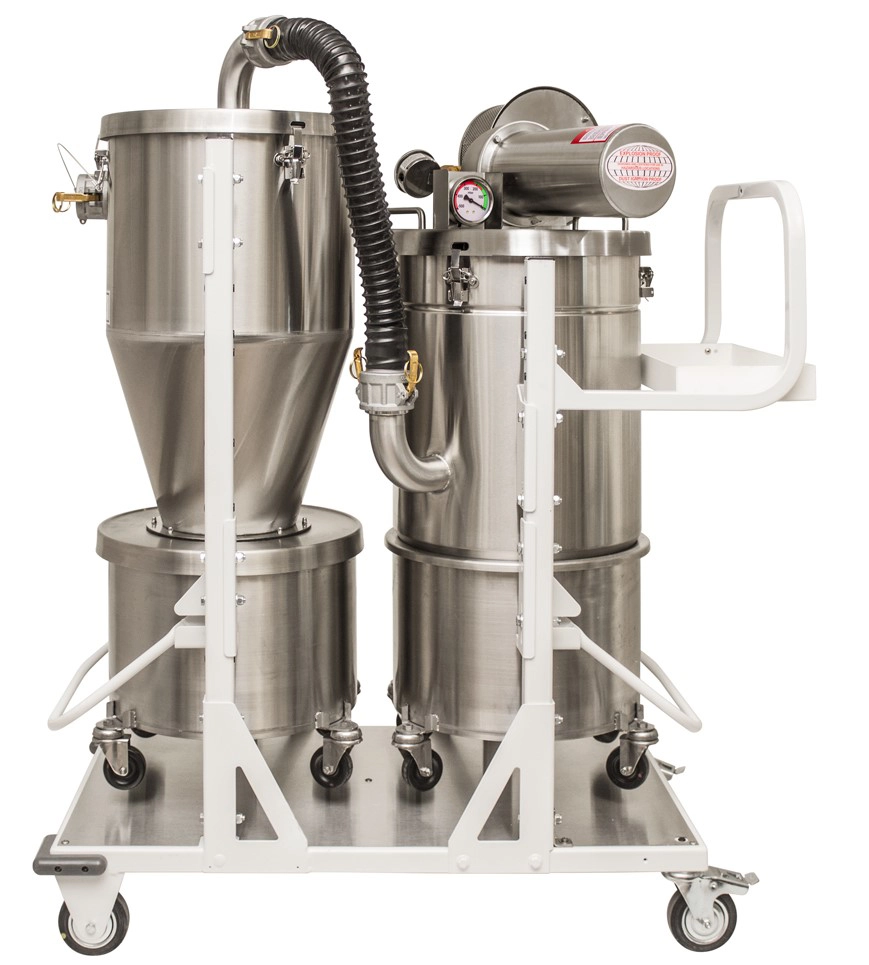

Sidevisning

Spørgsmål og svar

Hvorfor vælge en pneumatisk PRS-støvsuger frem for en elektrisk?

Den afgørende forskel er driftscyklussen. En elektrisk motor varmes op under drift og skal hvile jævnligt — typisk 50–70 %. SS-20 drives af trykluft og har ingen bevægende elektriske dele. Det betyder uendelig driftstid uden kølepauser, egnet til processer der løber igennem hele skift.

Hvad betyder Zone 21 indvendigt i opsamlingstanken?

Zone 21 dækker steder hvor eksplosi ve støvatmosfærer kan opstå periodisk. Inde i en opsamlingstank med fint, ledende metalpulver er dette præcis tilfældet under fyldning og tømning. Zone 21-attestationen internt sikrer at tankens konstruktion og materialer er godkendt til dette risikoniveau.

Hvad er ATEX, og hvad er IECEx — har man brug for begge?

ATEX er det europæiske direktiv (2014/34/EU) og er obligatorisk i EU og EØS. IECEx er et internationalt certificeringssystem anerkendt globalt, herunder i lande uden for EU. SS-20 er dobbeltcertificeret, direkte anvendelig både i Europa og internationale produktionsanlæg.

Hvad kræver SS-20 af kompressor?

SS-20 kræver en kompressor på minimum 15 HK der kan levere 21,2 L/s ved 5,5 bar via en 1/2” (12,7 mm) luftforsyningslange. En luftforsyningsslange på Ø12,7 mm × 15 m er inkluderet.

Hvorfor har SS-20 så højt vakuumtryk sammenlignet med elektriske modeller?

Venturi-princippet genererer vakuum ved at acellerere trykluft gennem et småt dyzse og opnår typisk markant højere undertryk end elektriske motorer. SS-20 opnår 4.570 mmH²O mod 1.550–2.500 mmH²O for elektriske PRS-modeller. Det er særligt værdifuldt når slangen er lang.

Kan det opsamlede pulver bruges igen?

Ja. HEC-cyklonen skiller 98 % af pulveret fra luftstrømmen inden filteret, så pulveret ankommer rent og uforurenet i opsamlingstanken. Det kan sigtes og returneres til printprocessen. Den valgfri ekstra tank (Part# 223001-ASM1) gør det muligt at skifte tank under drift.

Er SS-20 DT (PRS-HEC) den rigtige model til jer?

Vi rådgiver om valg af pulvergenindvindingssystem til jeres specifikke printteknologi, pulvertype og driftsforhold. Kontakt os for en konkret vurdering.
