ATEX • Zone 22 / Zone 20
Tiger-Vac C-10 EX (4W) EU
Kompakt og certificeret til ATEX Zone 22 — med intern beskyttelse til Zone 20
- Tredjepartscertificeret af LCIE — kategori 1/3D
- Indvendig tank certificeret til Zone 20 (Da)
- Let og letkørende — 24 kg på fire hjul
- 194 m³/h luftflow og 2.504 mmH₂O undertryk
- Fire varianter inkl. EN 17348, AISI 304 og BLSD-motor
En pålidelig generalist til eksplosionsfarlige områder
C-10 EX er en kompakt og robust industriel støvsuger udviklet til tør opsamling af brændbart støv i eksplosionsfarlige miljøer. Den er tredjepartscertificeret af det franske notifikationsorgan LCIE til kategori 1/3D — hvilket betyder at maskinen er godkendt til udvendig brug i Zone 22, mens opsamlingstanken indvendigt er certificeret til Zone 20, den mest krævende støvzone. Med et luftflow på 194 m³/h, et undertryk på 2.504 mmH₂O og et filterareal på over 20.000 cm² leverer den industriel kapacitet i et format der er let at manøvrere. Støvsugeren vejer 24 kg, måler 43 × 43 × 93 cm og er monteret på fire hjul, så den følger brugeren uden besvær — også i trange opstållinger. C-10 EX fås i en standardudgave samt med tre optioner: EN 17348-version, rustfri stålbeholder i AISI 304 og børseløs motor (BLSD).
ATEX-certificering i to lag
C-10 EX er certificeret efter ATEX-direktivet 2014/34/EU med mærkningen II 1/3D. Det øverste lag — kategori 3D — dækker maskinens ydre kappe og elektriske installation til udvendig anvendelse i Zone 22. Det andet lag — kategori 1D (Da) — dækker det indre af opsamlingstanken og sætter dette i stand til at håndtere brændbart støv svarende til Zone 20-forholdene i selve tanken. Begge lag er tredjepartscertificeret af LCIE (Notified Body 0081) i Frankrig, og produktet bærer også IECEx-certificering (IECEx LCIE 15.0048), der giver international anerkendelse ud over EU. Temperaturgrænsen er T200°C for standardmodellen og T85°C for BLSD-varianten.
Filtreringssystem og opsamling
Støvsugeren anvender et trebenet filtreringssystem bestående af en ledende engangsstøvsugerpose (19 L), en stofpose med filtergavl og et HEPA/ULPA-filter med et filterareal på 20.253 cm². Stofposen med filtergavl fungerer som præfilter og beskytter det absolutte filter mod tilstopning. Det medfølgende ledende tilbehørssæt i statisk-dissipativt materiale sikrer at ladninger afledes kontrolleret i hele opsamlingsvejens længde — fra sugemunde til tank. Som tilvalg kan støvsugeren udstyres med et højtemperaturfilter til applikationer med varm afgang samt med Poly Liner-opsamlingsposer og tilhørende tilbehør til lettere tømning.
Fire varianter — én platform
111805B
Standardmodel
Grundmodellen. 1,2 kW, 194 m³/h, 24 kg.
111805B-17348
EN 17348-version
Produceret og dokumenteret i henhold til den harmoniserede standard for støvsugere i eksplosive atmosfærer.
111805B-304
AISI 304 stålbeholder
Rustfri stålbeholder. Til miljøer med aggressive rengøringsmidler. 27 kg.
111805B-BLSD
Børseløs motor (BLSD)
216 m³/h. Længere motordriftstid. T85°C. 8 A.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-kategori | II 1/3D |
| Udvendig zone | Zone 22 (kategori 3D) — Ex h tc IIIC T200°C Dc IP6X |
| Indvendig zone | Zone 20 (Da) — opsamlingstank |
| Certifikat (ATEX) | LCIE 15 ATEX 3061 |
| Certifikat (IECEx) | IECEx LCIE 15.0048 |
| Notifikationsorgan | LCIE, NB 0081, Frankrig |
| Temperaturområde | −5°C ≤ Ta ≤ +37°C |
| Motortype | Bypass (BLSD som tilvalg) |
| Effekt | 1,2 kW / 1.200 W (1,1 kW for BLSD) |
| Spænding | 220–240 V, 50/60 Hz, enkeltfase |
| Strømforbrug | 5 A (8 A for BLSD) |
| Luftgennemstrømning | 194 m³/h (216 m³/h for BLSD) |
| Undertryk (maks.) | 2.504 mmH₂O (2.250 mmH₂O for BLSD) |
| Støjniveau | 72 dB(A) |
| Sugeindløb | Ø60 mm |
| Opsamlingstank | 19 L (kun tør opsamling) |
| Filterareal (HEPA/ULPA) | 20.253 cm² |
| Filterareal (stofpose m. filtergavl) | 3.480 cm² |
| Filterareal (ledende pose) | 8.217 cm² |
| Dimensioner | 43 × 43 × 93 cm |
| Vægt (uden tilbehør) | 24 kg (27 kg for AISI 304) |
| Kabellængde | 10,6 m |
| Hjulsystem | 4-hjulet stativ |
| Opsamlingstype | Kun tør |
Medfølgende tilbehør
Kabelkrog (motorhoved)
 6.webp)

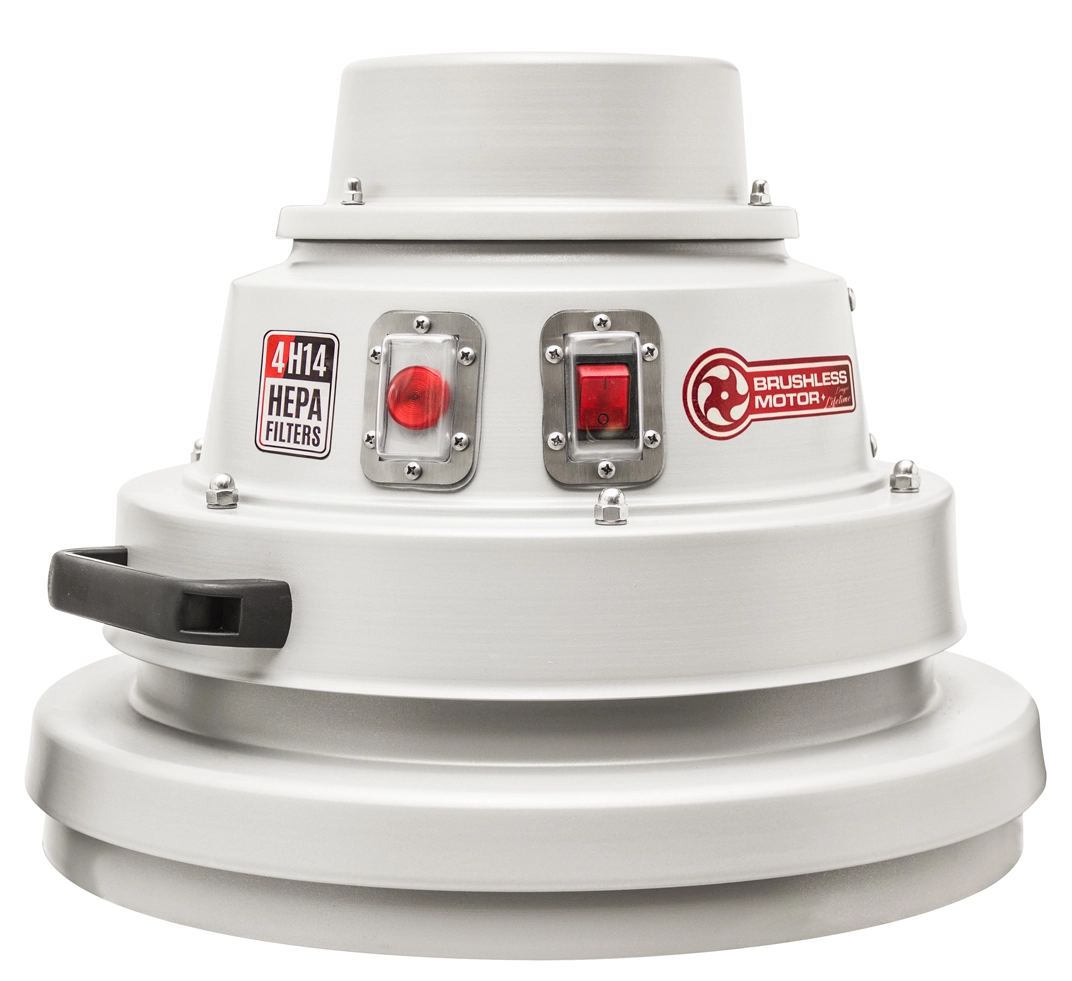

Sidevisning — motorhoved

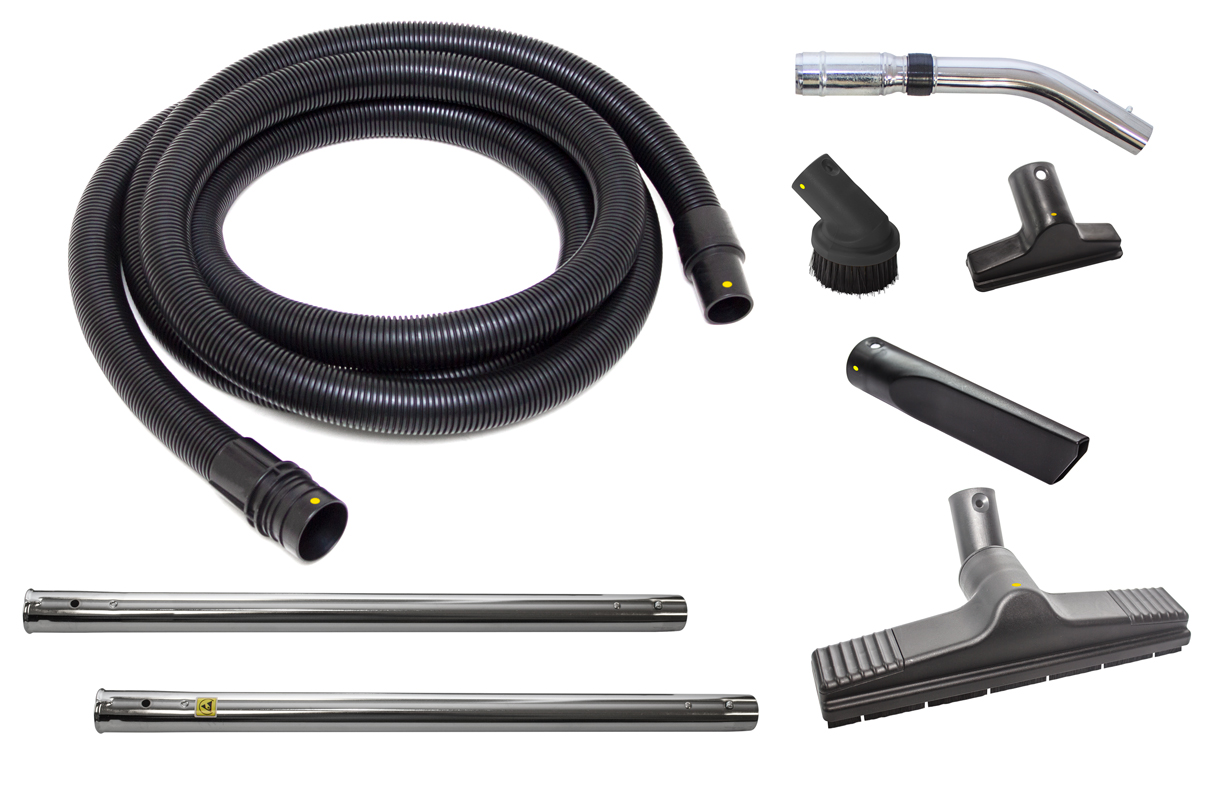

Statisk-dissipativt tilbehørssæt
Stofpose med filtergavl

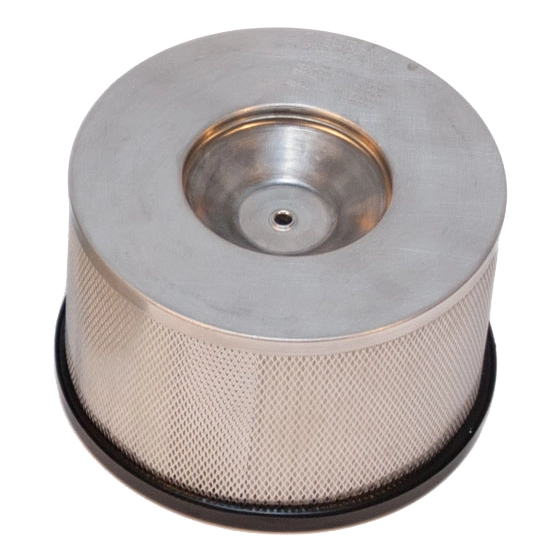

HEPA/ULPA-filter
Ledende engangsstøvsugerposer
Valgfrie tilvalg
Højtemperaturfilter — til applikationer med varm afgang fra processen.
Poly Liner-opsamlingsposer og tilbehør — til lettere tømning og reduceret støveksponering.
