ATEX • Zone 22 / Zone 20

Tiger-Vac C-7 EX

Sandsynligvis den mindste tredjepartscertificerede ATEX-støvsuger til Zone 20 og 22 — kun 77,5 cm høj

Tredjepartscertificeret af LCIE — kategori 1/3D
Indvendig tank certificeret til Zone 20 (Da)
Ekstremt kompakt: 43 × 43 × 77,5 cm, kun 23 kg
194 m³/h luftflow og 2.504 mmH₂O undertryk
Filterblokkeringsindikator medfølger

Kontakt os Datablad (PDF)

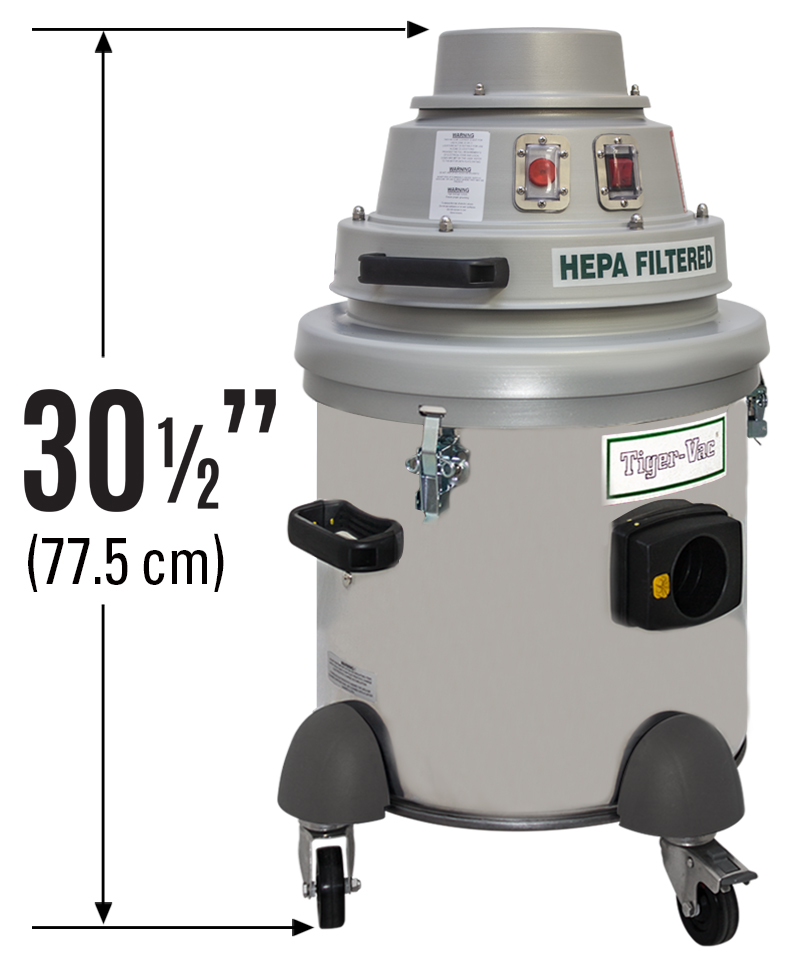

Tiger-Vac C-7 EX — kompakt ATEX Zone 22/20 støvsuger

ATEX 2014/34/EU — Kategori II 1/3D

LCIE 15 ATEX 3061

IECEx LCIE 15.0048

Maskindirektiv 2006/42/EF

Kompakt uden kompromis

C-7 EX er sandsynligvis den mest kompakte tredjepartscertificerede ATEX-støvsuger til Zone 20 og 22 på markedet. Med en højde på kun 77,5 cm, et fodaftryk på 43 × 43 cm og en vægt på 23 kg er den ekstrem kompakt, letkørende og handy — den glider ind under arbejdsborde og procesudstyr, kan nå til overalt og er nem at gemme væk, når den ikke er i brug. Trods de beskedne mål er den tredjepartscertificeret af LCIE til kategori 1/3D: ydre kappe og elektriske installation er godkendt til Zone 22, mens opsamlingstanken indvendigt bærer Zone 20-certificeringen (Da). En filterblokkeringsindikator advarer operatøren, når opsamlingsposen nærmer sig fuld. C-7 EX leveres komplet med HEPA-filter, ledende engangsposer, statisk-konduktivt sugerørssæt og kabelkrog på motorhovedet.

ATEX-certificering i to lag

C-7 EX er certificeret efter ATEX-direktivet 2014/34/EU med mærkningen II 1/3D. Det øverste lag — kategori 3D — dækker maskinens ydre kappe og elektriske installation til udvendig anvendelse i Zone 22. Det andet lag — kategori 1D (Da) — dækker det indre af opsamlingstanken og sætter dette i stand til at håndtere brændbart støv svarende til Zone 20-forholdene i selve tanken. Begge lag er tredjepartscertificeret af LCIE (Notified Body 0081) i Frankrig, og produktet bærer også IECEx-certificering (IECEx LCIE 15.0048), der giver international anerkendelse ud over EU. C-7 EX har den samme certificering som den større C-10 EX — nemlig LCIE 15 ATEX 3061 — og er således et fuldt ud certificeret alternativ til brug i mere pladskrævende arbejdsmiljøer, hvor platsen er en begrænsning.

Filtreringssystem og opsamling

Støvsugeren anvender et fleretages filtreringssystem med ledende engangsstøvsugerpose (19 L), stofpose med filtergavl og et HEPA-filter. Stofposen fungerer som præfilter og beskytter HEPA-filteret mod for tidlig tilstopning. Det medfølgende ledende tilbehørssæt i statisk-konduktivt materiale sikrer at ladninger afledes kontrolleret i hele opsamlingsvejens længde — fra sugemunde til tank. Filterblokkeringsindikatoren lyser op og advarer operatoren, når filteret nærmer sig sin kapacitetsgrense, så udskiftning kan ske på det rette tidspunkt og ikke for sent. Mulighed for BLSD-motor (børseløs) kan tilvælges, hvilket forlænger motorens levetid.

Varianter

111801B

Standardmodel

Grundmodellen. 1,2 kW, 194 m³/h, 23 kg, højde 77,5 cm.

111801B-BLSD

Børseløs motor (BLSD)

Længere motordriftstid. Tilvalg til applikationer med intensiv brug.

Tekniske specifikationer

Parameter	Værdi
ATEX-kategori	II 1/3D
Udvendig zone	Zone 22 (kategori 3D)
Indvendig zone	Zone 20 (Da) — opsamlingstank
Certifikat (ATEX)	LCIE 15 ATEX 3061
Certifikat (IECEx)	IECEx LCIE 15.0048
Notifikationsorgan	LCIE, NB 0081, Frankrig
Motortype	Bypass (BLSD som tilvalg)
Effekt	1,2 kW / 1.200 W
Luftgennemstrømning	194 m³/h
Undertryk (maks.)	2.504 mmH₂O
Støjniveau	72 dB(A)
Opsamlingstank	19 L (kun tør opsamling)
Filterblokkeringsindikator	LED-lys
Højde	77,5 cm
Fodaftryk	43 × 43 cm
Vægt (uden tilbehør)	23 kg
Hjulsystem	4-hjulet stativ
Opsamlingstype	Kun tør

Medfølgende tilbehør

HEPA-filter

Ledende engangsposer

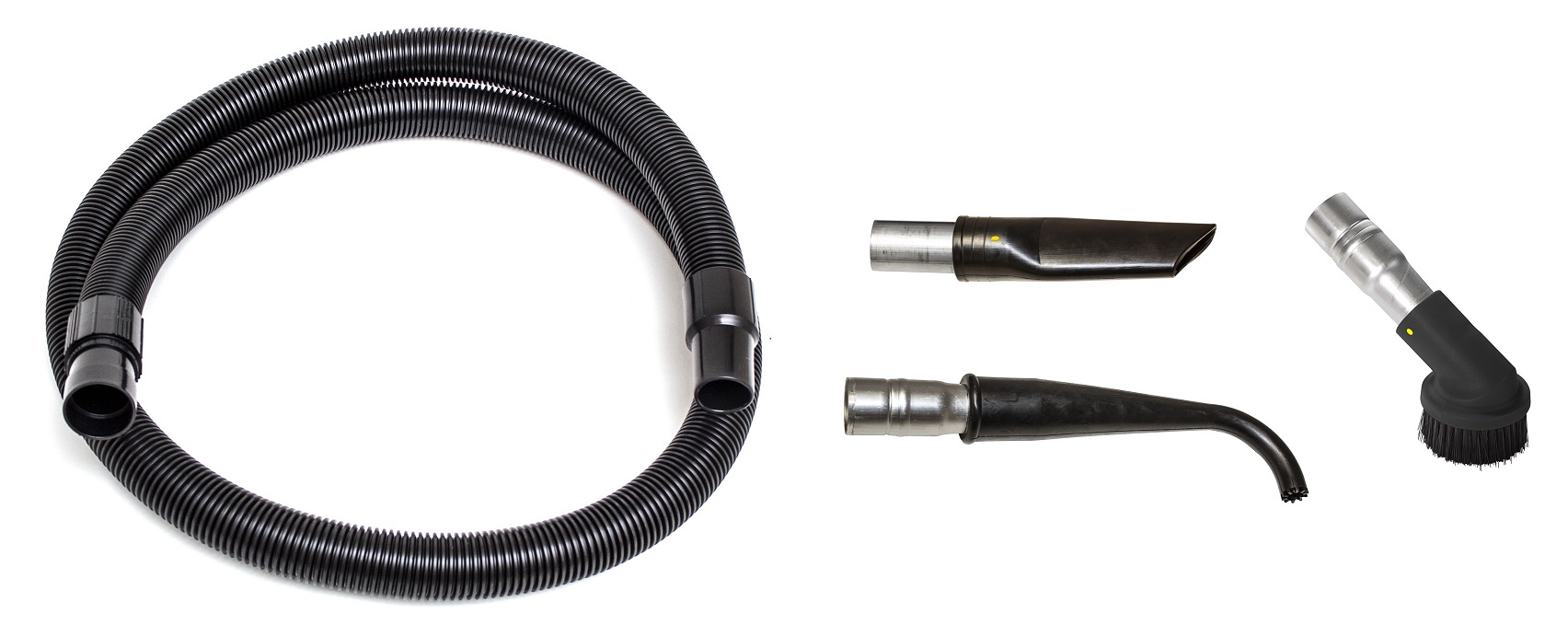

Statisk-konduktivt sugerørssæt

Kabelkrog (motorhoved)

Ofte stillede spørgsmål

Hvad er forskellen på Zone 20 og Zone 22 — og hvorfor har C-7 EX begge?

Zone 22 er en eksplosionsfarlig zone, hvor en eksplosiv atmosfære i form af et skyer af brændbart støv kun forekommer lej lighedsvis under normale driftsforhold. Zone 20 er den mest krævende: her er den eksplosive atmosfære til stede kontinuerligt eller hyppigt. Fordi støvsugeren opsamler støv i tanken, er selve tankens indre altid udsat for en høj koncentration af brændbart støv — så tanken er i praksis en Zone 20-situation. C-7 EX løser dette ved at have to separate certificeringer: Zone 22 for den ydre kappe og Zone 20 (Da) for tankens indre.

Hvad betyder “Da” i Zone 20 (Da)?

“Da” er en ATEX-klassifikation for beskyttelsesmåden i støvzone-udstyr. Den angiver højest beskyttelsesniveau for støvudstyr — svarende til zone 20. “D” står for støv (dust), og “a” angiver kategori 1, altså det strengeste sikkerhedsniveau. Betegnelsen viser, at opsamlingstankens konstruktion og tætninger er godkendt til at forhindre antanding, selv i et miljø med vedvarende eksplosiv atmosfære.

Hvad er LCIE, og hvorfor er tredjepartscertificering vigtig?

LCIE (Laboratoire Central des Industries Electriques) er et akkrediteret notifikationsorgan (NB 0081) i Frankrig, der vurderer og certificerer udstyr til eksplosionsfarlige områder. Tredjepartscertificering betyder, at et uafhængigt organ — ikke producenten selv — har verificeret, at produktet overholder ATEX-direktivets krav. For Zone 20-udstyr (kategori 1D) er tredjepartscertificering et lovkrav. Det er denne uafhængige verifikation, der adskiller C-7 EX fra støvsugere, som blot er “ATEX-kompatible” på baggrund af producentens egne erklæringer.

Når er C-7 EX det bedre valg frem for C-10 EX?

C-7 EX og C-10 EX deler den samme ATEX-certificering (LCIE 15 ATEX 3061) og de samme lufttekniske egenskaber. Valget handler primært om pladsbehov og mobilitetskrav. C-7 EX er 15,5 cm lavere (77,5 vs. 93 cm), 1 kg lettere og idéel, når der skal arbejdes i områder med lavt frihøjde, under proceslinjer eller i begænsede rum, hvor den højere C-10 EX simpelthen ikke kan komme til. C-10 EX til gengæld har et større tilbehørsudvalg og flervariantmuligheder, herunder AISI 304-beholder og EN 17348.
