ATEX Områder • Zone 1 gas • Zone 21 støv • Kun tør opsamling
CD-230V EX MRPFT HEPA
Eksplosionssikker industriel støvsuger (ATEX II 1/2GD) med indbygget filterrørs-rensning og HEPA H14-udblæsningsfilter. Lukket eksplosionssikker motor til kontinuerlig drift. 50 liter opsamlingstank i rustfrit stål Type 304. Til tør opsamling af brændbart støv og antændelige gasser — klassificeret til Zone 1 gas og Zone 21 støv.
- ATEX II 1/2GD — Zone 0/20 indvendigt, Zone 1/21 udvendigt
- HEPA H14 (99,995 % ved 0,3 µm) — individuelt aerosol leak-testet
- Filterrørs-rensning (MRPFT) — rens filtrene uden at åbne maskinen
- Kontinuerlig drift — lukket eksplosionssikker motor, 1,5 kW
- 50 L opsamlingstank i rustfrit stål Type 304
- Undertryk op til 2.540 mmH₂O — ideel til procesintegration
Om CD-230V EX MRPFT HEPA
CD-230V EX MRPFT HEPA er en eksplosionssikker industriel støvsuger designet til sikker opsamling af brændbart støv og antændelige gasser i farlige miljøer. Maskinen er ATEX II 1/2GD-certificeret under LCIE 03 ATEX 6295 X og kan således anvendes i både gas- og støvzoner. Eksternt er den godkendt til Zone 1 (gas, gruppe IIB) og Zone 21 (støv), samtidig med at den opfylder interne klassificering for Zone 0/20 (Ex h IIC T6 Ga / Ex h IIIC T50°C Da). Dette giver fleksibilitet til procesintegration i kemiske fabrikker, farve- og lakfabrikker, og anden industri med eksplosionsrisiko.
Filterrørs-rensning (MRPFT) er en vigtig sikkerhedsfunktion: i stedet for at filtrene skal skiftes eller åbnes manuelt, aktiverer operatoren blot en manuel omvendt luftstrøm der renser PTFE-laminerede polyesterfilter-rør internt. Denne metode sikrer at maskinen aldrig åbnes under drift og at det opsugede materiale forbliver forseglet til opsamlingen er fuldstændig. Det er afgørende for ATEX-sikkerhed, da det eliminerer risikoen for elektrostatisk ophobning og utilsigtet antændelse under vedligeholdelse.
Opsamlingstanken er fremstillet af rustfrit stål Type 304 og måler 50 liter. Maskinen er monteret på et stativ med 4 hjul (Carriage Base — CB) hvilket gør den let at flytte rundt på arbejdssteder og inddrive i procesanlæg. Den 10 meter lange ledning giver stor rækkevidde. Med en 1,5 kW TEFC eksplosionssikker motor (230 V enkeltfase) kan maskinen køre kontinuerligt uden at overhede, hvilket gør den ideel til størskalat industriel oprydning og procesintegreret afstøvning.
HEPA H14-filteret (99,995 % ved 0,3 µm) sikrer at luften der blæses tilbage til arbejdsområdet er ekstremt ren. Undertryk op til 2.540 mmH₂O tillader den at integreres med procesanlæg og lukket overføringssystemer uden yderligere vakuumpumper.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-certificering | LCIE 03 ATEX 6295 X |
| ATEX-markering | II 1/2GD |
| Ekstern gas | Ex db h IIB T4 Gb |
| Ekstern støv | Ex h tb IIIC T135°C Db IP65 |
| Intern klassifikation | Ex h IIC T6 Ga / Ex h IIIC T50°C Da |
| EN 17348 | DT — Brændbart støv |
| IECEx certificering | IECEx LCI 10.0040X |
| Gaszoner (ekstern) | Zone 1, Zone 2 |
| Støvzoner (ekstern) | Zone 21, Zone 22 |
| Motortype | TEFC (Totally Enclosed Fan Cooled), eksplosionssikker, enkeltfase |
| Effekt | 1,5 kW (1500 W) |
| Spænding | 230 V, 50 Hz, enkeltfase |
| Strøm | 12,3 A |
| Luftgennemstrømning max | 212 m³/h |
| Undertryk max | 2.540 mmH₂O |
| Undertryk kontinuerlig (VRV) | 1.780 mmH₂O |
| Støjniveau | 68 dB(A) |
| Filterklasse | HEPA H14, 99,995 % ved 0,3 µm |
| Filterrensning | MRPFT (Manual Reverse Purge with Filter Tubes) |
| Opsamlingstank | 50 L, rustfrit stål Type 304 |
| Sugeindløb diameter | Ø50 mm |
| Ståtype | Carriage Base (CB) — 4 hjul |
| Ledning længde | 10 m |
| Dimensioner | L64 × B48 × H151 cm |
| Vægt | 97 kg |
| Materiale tank/chassis | Rustfrit stål Type 304 |
| Materiale stativ | Lakeret stål |
| Resistivitet | Mindre end 10 ohm (antistatisk) |
| Opsamlingstype | Kun tør opsamling |
| Leveringspakke | Komplet antistatisk værktøjssæt inkluderet |
Tilbehør

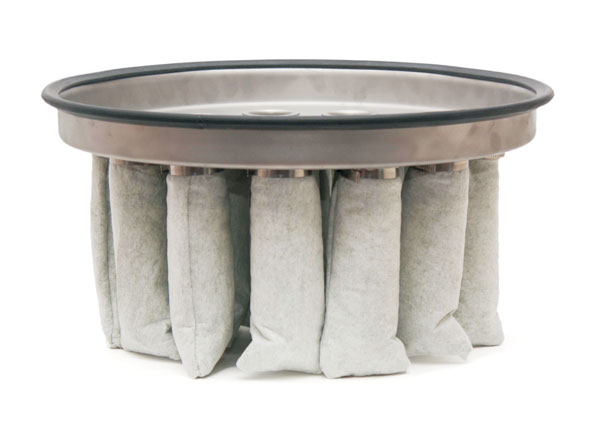

Filterrørs-assemblage
Inkluderet som standard

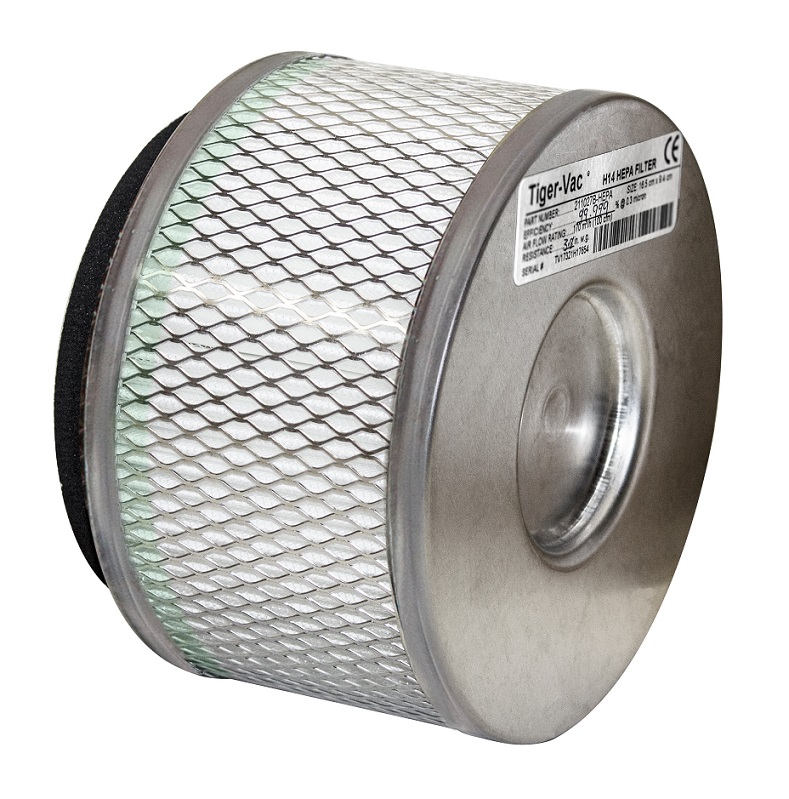

HEPA H14-filter
Inkluderet som standard

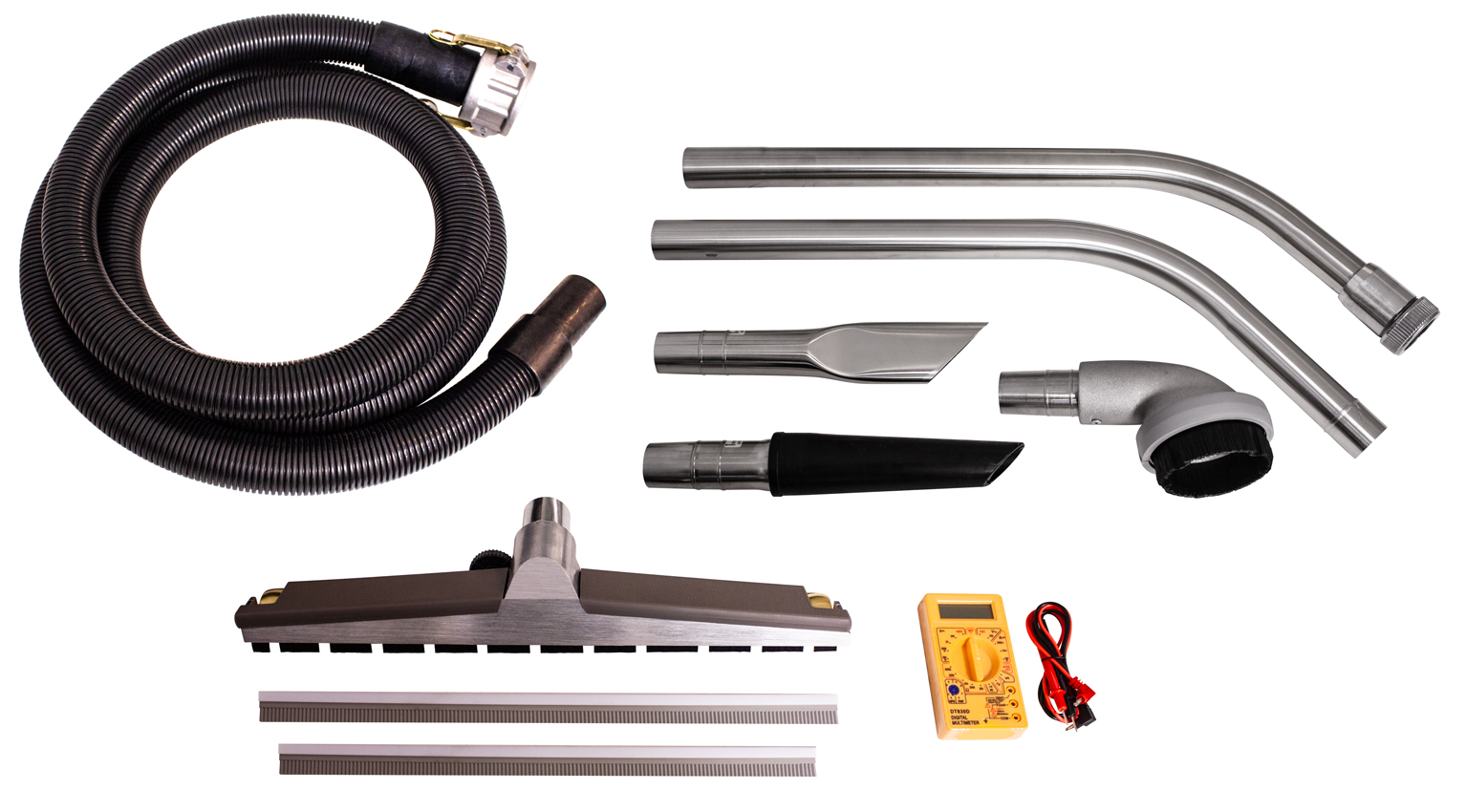

Antistatisk værktøjssæt
Inkluderet som standard
Hyppigt stillede spørgsmål
II 1/2GD betyder at maskinen er certificeret til højeste eksplosionsbeskyttelse på gasside (kategori 1 — Zone 0 ekstern, Zone 20 intern) og støvside (kategori 2 — Zone 21 ekstern). Alle fire kombinationer er dækket: Zone 0 gas + Zone 20 støv internt (den mest strenge), og Zone 1 gas + Zone 21 støv eksternt. Dette betyder maskinen kan bruges selv i de farligste antændelsesmiljøer.
MRPFT står for Manual Reverse Purge with Filter Tubes. I stedet for at du skal åbne maskinen og skifte filterposer fysisk, renser MRPFT-systemet de interne filterrør ved at sende omvendt komprimeret luft gennem dem. Dette betyder at filteret aldrig åbnes, og der er ingen risiko for at antændelige partikler eller statisk elektricitet eksponeres under vedligeholdelse. Det er en nøglefunktion for sikkerhed i ATEX-zone 1 og zone 21, da det eliminerer den mest kritiske tidspunkt: posbyttet.
Ja. ATEX II 1/2GD betyder at maskinen er klassificeret til både gas og støv samtidigt. Den kan derfor bruges i fabrikker hvor der er risiko for både brændbare gasatmosfærer (som i lackvirksteder, kemiske værks dampfasen) og brændbart støv (som pulverbehandling eller kornsilos). Hvis dit arbejdsområde kun indeholder støv, er maskinensted over-klassificeret men fuldt kompatibel.
Zone 1 (gas) er et arbejdsområde hvor antændelige gasatmosfærer forekommer under normal drift eller kort for almindelig drift — for eksempel omkring damprør i lackvirksteder. Zone 21 (støv) er hvor brændbare støvskyer kan forekomme under normal drift. CD-230V EX MRPFT HEPA er klassificeret til både Zone 1 gas og Zone 21 støv. Dette gør den velegnet til procesintegrering på fabriksgulv hvor kedler, støvsluser og kemisk bearbejdning finder sted samtidigt.
Kontinuerlig drift betyder at motoren kan køre hele arbejdsdagen uden at overopvarme — f.eks. 8 timer uafbrudt. TEFC (Totally Enclosed Fan Cooled) motoren er designet sådan at luftsiden ikke kan trænge ind i motorens elektriske dele. I ATEX-sammenhæng betyder det at der aldrig kan dannes eksplosive atmosfærer inde i motoren selv. Uden TEFC-motor risikerer du at statisk elektricitet eller varme antænder støv eller gas hvis motoren skal køre længere tid.
CD-serien er designet til størskalat processamling med undertrykssamling gennem rørsystem og integration med procesanlæg. CFB-serien er mere kompakt og mobil, designet til spot-opsamling. CD-230V har en større 50-liter tank og højere kontinuerligt undertryk (1.780 mmH₂O). MRPFT-systemet giver mulighed for at skifte filterpose uden at åbne maskinen, hvilket CFB ikke har. Hvis du har høj kapacitet og procesintegration er CD-230V det rigtige valg.
