ATEX Områder • Zone 1 gas • Zone 21 støv • Kompakt

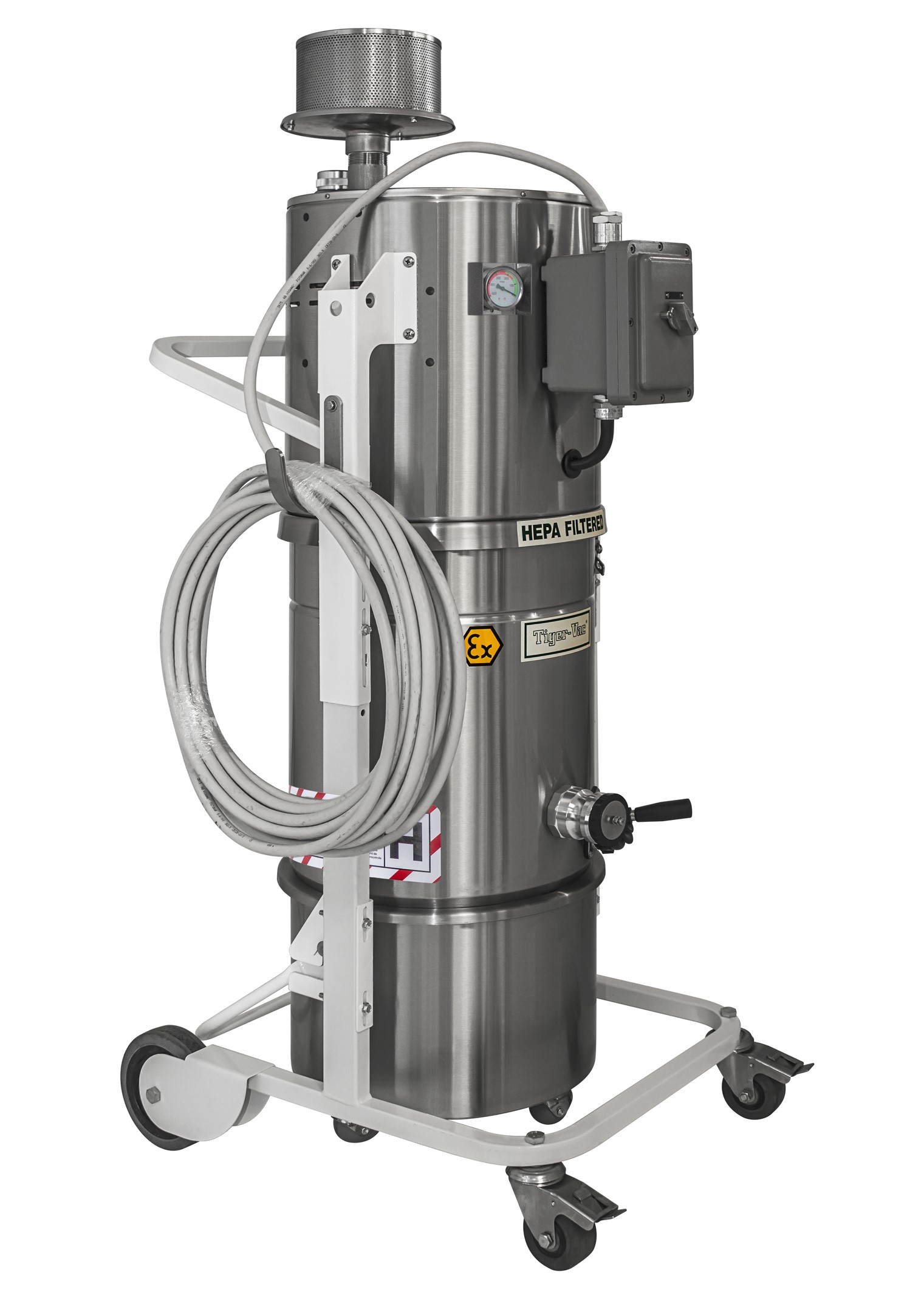

Tiger-Vac CD/EUR-25L EX DT (MFS)
Kompakt eksplosionssikker støvsuger (ATEX II 1/2 GD) med True Cyclone Separator ved sugeindgangen, manuel filterrystning (MFS) og aftagelig 25 L tank. Cyklonseparatoren øger sugeydélse og mindsker filterbelastningen markant. HEPA H14 og ULPA U15 begge som tilvalg. Fås i 400 V trefaset og 230 V enkeltfase.
- ATEX II 1/2 GD — Zone 0/20 intern + Zone 1/21 ekstern
- True Cyclone Separator ved sugeindgangen — inkluderet
- Manuel filterrystning (MFS) — stjernefilter med bur
- HEPA H14 og ULPA U15 som tilvalg
- 25 L aftagelig tank (DT), lodret CSMT
- 2,2 kW (400V) / 1,5 kW (230V) TEFC-motor
- ISO 4 cleanroom-kompatibel
Om Tiger-Vac CD/EUR-25L EX DT (MFS)
CD/EUR-25L EX DT (MFS) er designet som kompakt ATEX-maskine for applikationer hvor tank-kapacitet ikke behøver at være stor, men hvor preaseparation er vigtig. True Cyclone Separator ved sugeindgangen er det centrale differentiator: cyklonen separerer tunge partikler (>10 mikron) fra luftstrømmen før luften når filteret. Dette mindsker filterbelastningen drastisk og forlænger filterlevetiden markant sammenlignet med direktfiltrering.
True Cyclone Separator betyder at selv stor mængde tør støf kan opsamles uden at filteret tilsmalder. For industri-applikationer med højt støfgennemløb (f.eks. maling, slibning, pulver-blanding) reducerer cyklonen filterudskiftningscyklus fra timer til dage eller uger. Maskinen er ATEX II 1/2 GD-certificeret til Zone 0/20 intern og Zone 1/21 ekstern.
Filtreringen er baseret på konduktivt stjernefilter med manuel filterrystning (MFS) som standard. Både HEPA H14 (99,995%) og ULPA U15 (99,9995%) fåes som tilvalg — den valgte filterklasse afhænger af applikation og krav. For farmaceutisk arbejde anbefales ULPA U15. Manuel filterrystning betyder simpel drift uden behov for central trykluft.
Med 2,2 kW (400V) eller 1,5 kW (230V) TEFC-motor leverer maskinen 212 m³/h ved maksimalt undertryk på 2.540 mmH₂O. Den 25 L aftagelig tank (DT) er lettere at håndtere end større modeller og sikrer nem batchseparation. Hele strukturen er fuldt antistatisk (under 10 ohm) og eksplosionssikret. Maskinen er ISO 4 cleanroom-kompatibel når HEPA eller ULPA filteres.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-certificering | LCIE 03 ATEX 6295 X |
| ATEX-markering | II 1/2 GD |
| Ekstern gas | Ex db h IIB T4 Gb |
| Ekstern støv | Ex h tb IIIC T135°C Db IP65 |
| Intern gas | Ex h IIC T6 Ga |
| Intern støv | Ex h IIIC T50°C Da |
| Temperatur | -5°C to +37°C |
| Norm | EN 17348 DT — IECEx LCI 10.0040X |
| Motortype | TEFC, kontinuerlig drift |
| Effekt (400V) | 2,2 kW, 4,8 A, 3-fase |
| Effekt (230V) | 1,5 kW, 12,3 A, enkeltfase |
| Frekvens | 50 Hz |
| Luftgennemstrømning | 212 m³/h |
| Undertryk max | 2.540 mmH₂O |
| Undertryk (VRV) | 1.780 mmH₂O |
| Filterklasse | HEPA H14 (tilvalg) / ULPA U15 (tilvalg) |
| Primærfilter | Konduktivt stjernefilter med bur |
| Filterrens | Manuel filterrystning (MFS) |
| Særligt | True Cyclone Separator ved sugeindgangen — inkluderet |
| Sugeindløb | Ø50 mm |
| Opsamlingstank | 25 L, aftagelig (DT) |
| Dimensioner | L70 x B55 x H147 cm |
| Vægt | 77,5 kg |
| Ledning | 10 m |
Tilbehør og forbindelser
HEPA H14 Filter
Tilvalg (downstream)

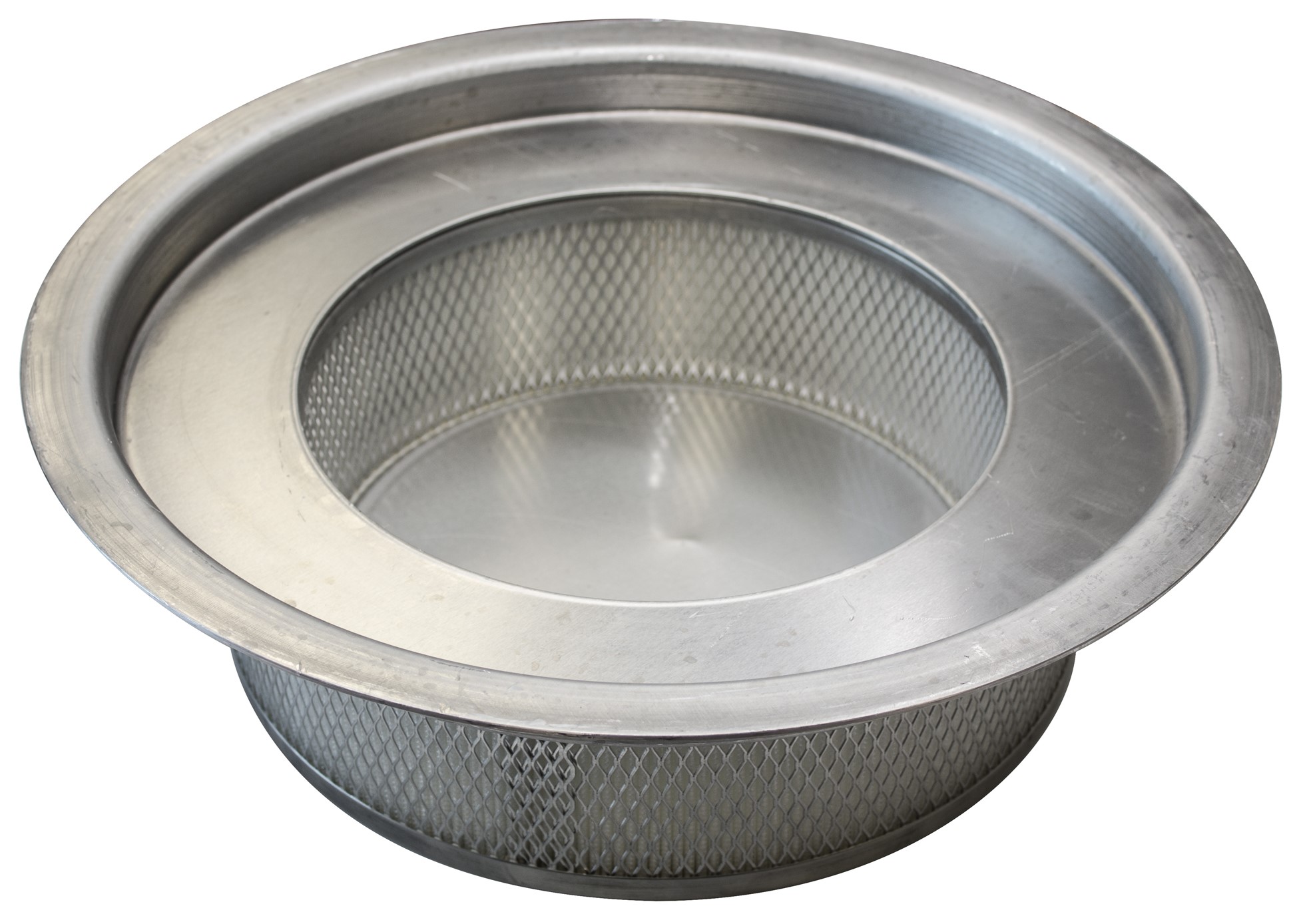

Intern upstream HEPA
Tilvalg (fabriksinstalleret)

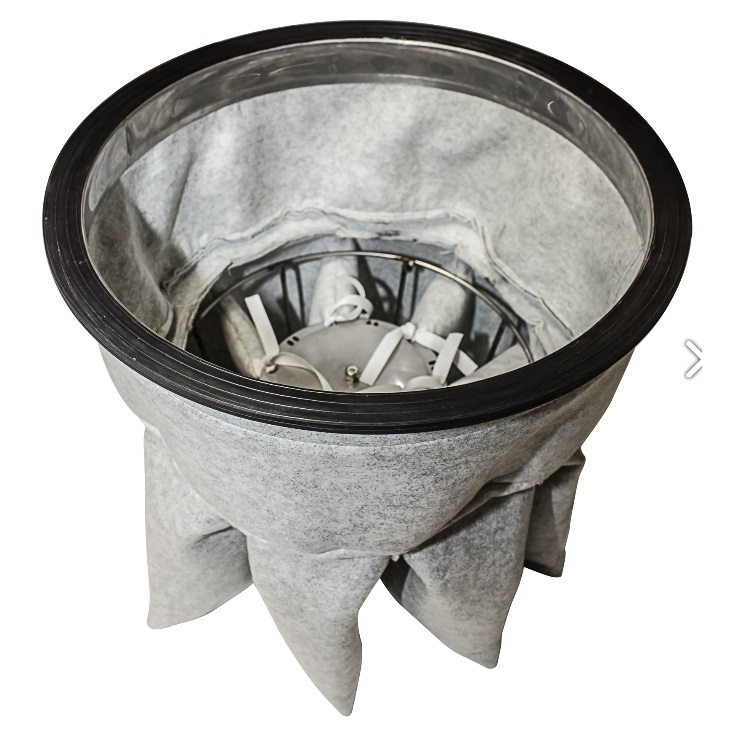

Konduktivt stjernefilter
Med bur, inkluderet
Konduktiv polyliner-pose
Tilvalg
38 mm ESD-værktøjssæt
OE1-5, inkluderet
50 mm ESD-værktøjssæt
OE2, tilvalg
Spørgsmål og svar
Hyppige spørgsmål
True Cyclone Separator er en trykkammer med centrifugal-geometri ved sugeindgangen. Når støfholdig luft suges ind, tvinges partikler til siden af centrifugal-kraft, hvorefter de falder ned i tank mens ren luft fortsætter til filteret. Fordelen: dramatisk reduceret filterbelastning, forlænget filterlevetid, bedre sug-ydeelse selv ved høj støftæthed.
Grundmodellen kommer med konduktivt stjernefilter som er robust og vedligeholdelsesfri. HEPA og ULPA tilføjes efter behov — hvis applikation er grov støf (maling, slibning), er HEPA/ULPA ikke nødvendigt. Hvis arbejdet er farmaceutisk eller cleanroom, vælges ULPA. Denne fleksibilitet gør maskinen brædbar.
36L-modellen har større tank (36 L vs 25 L), vogn med hjul, og standard ULPA U15. 25L-modellen er kompaktere, lettere at transportere, og uden integrated vogn. Begge har True Cyclone Separator, men 25L bruges til mindre rum eller mobile applikationer.
En konduktiv polyliner-pose er en antistatsisk plastpose der kan monteres på tankbunden til contained disposal af opsamlet støf. Når der skal skiftes, afmonteres hele posen som en enhed uden at åbne tanken. Særlig nyttig i farmaceutisk arbejde hvor krydskontaminering skal undgås.
Ja, når HEPA H14 eller ULPA U15 bestilles. Maskinen er da ISO 4 cleanroom-kompatibel og kan placeres eller bruges til opsamling af støf fra cleanrooms uden at risikere tilsmaelding af produktionsenheder.
-5°C to +37°C i henhold til ATEX-certificering. Det betyder at maskinen kan bruges i normale industrielle miljøer uden varme- eller kuldeproblemer.
