ATEX Områder • Zone 1 gas • Zone 21 støv • Pharma
Tiger-Vac CD/EUR-36L EX DT (MFS) ULPA WITH SS CART
Eksplosionssikker pharma-støvsuger (ATEX II 1/2 GD) med ULPA U15-filter inkluderet som standard, manuel filterrystning (MFS) og aftagelig 36 L tank på rustfri stålvogn med ESD-hjul. Lodret CSMT-montering. Lyddemper i rustfrit stål inkluderet. Klassificeret til Zone 1 gas og Zone 21 støv. Fås i 400 V trefaset og 230 V enkeltfase.
- ATEX II 1/2 GD — Zone 0/20 intern + Zone 1/21 ekstern
- ULPA U15 inkluderet (99,9995% ved 0,18 mikron)
- Manuel filterrystning (MFS) — stjernefilter med bur
- 36 L aftagelig tank (DT), lodret CSMT
- Rustfri stålvogn med ESD-hjul
- 72 dB(A) med lyddemper i rustfrit stål
- ISO 4 cleanroom-kompatibel
Om Tiger-Vac CD/EUR-36L EX DT (MFS) ULPA WITH SS CART
CD/EUR-36L EX DT (MFS) ULPA er designet til farmaceutiske processer hvor eksplosionssikring og ULPA-filtrering må kombineres med en robust manuel filterrystning. Modellen er ATEX II 1/2 GD-certificeret til både Zone 0/20 (højrisikozone internt) og Zone 1/21 (normal procesze ekstern), hvilket gør den velegnet til tabletfremstilling, pulverfyldning og rengøringsprocesser i højt kontrollerede miljøer.
Filtreringen er baseret på et konduktivt stjernefilter med bur — ikke en traditionel kartouche. Manuel filterrystning (MFS) betyder at operatoren kort tid aflukkert sugeindtaget og lader luftgennemstrømningen ske omvendt over filteret, hvorved støf lokkes ned til tankbunden igen. Denne metode er særlig egnet til intermittent brug og forrådsvakuumering hvor trykluft ikke altid er tilgængelig på stedet.
ULPA U15-filtreringen (99,9995% ved 0,18 mikron MPPS) er den højeste filterklasse til tør udblæsning og lever den ekstreme høj-potency sikkerhedsmarginal som moderne farmaci kræver. Hele maskinen — tank, motor-mount, rustfri stålvogn med ESD-hjul — er fuldt antistatisk med resistivitet under 10 ohm, hvilket udelukker risk for statisk antendelse i eksplosiv atmosfære.
Med 2,2 kW (400V 3-fase) eller 1,5 kW (230V enkeltfase) TEFC-motor leverer maskinen 212 m³/h med maksimalt undertryk på 2.540 mmH₂O. Den aftagelige 36 L tank (DT) betyder at målinger let kan skiftes mellem produkter uden krydskontaminering. Støjniveauet er 72 dB(A) med integreret lyddemper, hvilket gør den acceptabel til daglig drift i farmaceutisk produktion.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-certificering | LCIE 03 ATEX 6295 X |
| ATEX-markering | II 1/2 GD |
| Ekstern gas | Ex db h IIB T4 Gb |
| Ekstern støv | Ex h tb IIIC T135°C Db IP65 |
| Intern gas | Ex h IIC T6 Ga |
| Intern støv | Ex h IIIC T50°C Da |
| Temperatur | -5°C to +37°C |
| Norm | EN 17348 DT — IECEx LCI 10.0040X |
| Motortype | TEFC, kontinuerlig drift |
| Effekt (400V) | 2,2 kW, 4,8 A, 3-fase |
| Effekt (230V) | 1,5 kW, 12,3 A, enkeltfase |
| Frekvens | 50 Hz |
| Luftgennemstrømning | 212 m³/h |
| Undertryk max | 2.540 mmH₂O |
| Undertryk (VRV) | 1.780 mmH₂O |
| Filterklasse | ULPA U15 — inkluderet |
| Filtereffektivitet | 99,9995% ved 0,18 mikron (MPPS) |
| Primærfilter | Konduktivt stjernefilter med bur — 8.584 cm² |
| Filterrens | Manuel filterrystning (MFS) |
| Støjniveau | 72 dB(A) med lyddemper |
| Sugeindløb | Ø50 mm |
| Opsamlingstank | 36 L, aftagelig (DT) |
| Vogn | Rustfri stålvogn med ESD-hjul |
| Montering | Lodret CSMT |
| Dimensioner (400V) | L78 x B61 x H191 cm |
| Dimensioner (230V) | L76 x B61 x H191 cm |
| Vægt | 113 kg |
| Ledning | 10 m |
Tilbehør og forbindelser

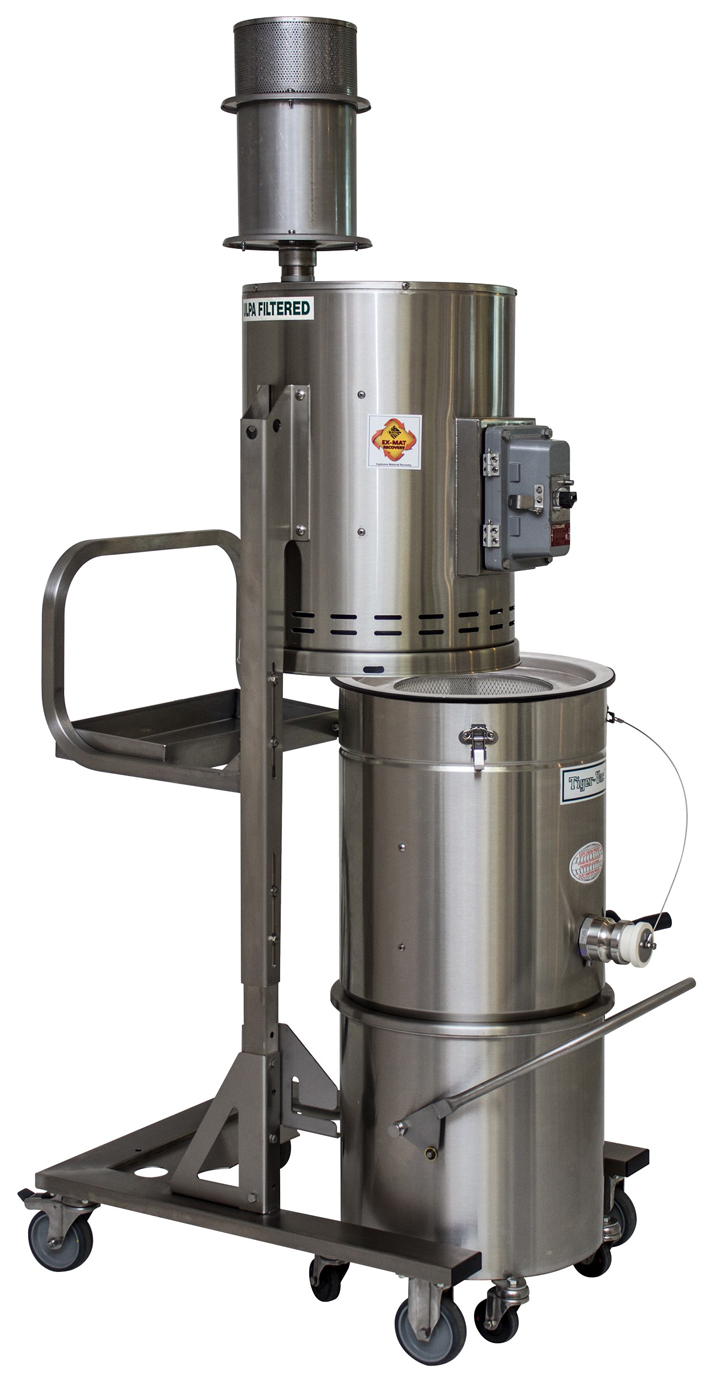

Aftagelig tank og filterkammer
Recovery tank
ULPA U15 Filter
Udblæsningsfilter inkluderet
Intern upstream HEPA
Tilvalg (fabriksinstalleret)
Konduktivt stjernefilter
Med bur, inkluderet
38 mm ESD-værktøjssæt
OE1-5, inkluderet
50 mm ESD-værktøjssæt
OE2, tilvalg
Spørgsmål og svar
Hyppige spørgsmål
ATEX II 1/2 GD betyder at maskinen opfylder både gas- og støvkrav for eksplosionssikring. “1” betyder Zone 1 (gas), “2” betyder Zone 2 (gas), og “GD” betyder Gruppe D (støv) Zone 21-22. Internt kan maskinen operere i Zone 0 (gas) og Zone 20 (støv) — det er den højeste klassificering. Ekstern kan den bruges i Zone 1-2 (gas) og Zone 21-22 (støv).
MFS (Manual Filter Shaking) betyder manuel rystning — operatoren lukker sugeindtaget kort og lader luftgennemstrømningen gå omvendt. MRP (Manual Reverse Pressure) bruger trykluft til at reverse-purge en kartouche. MFS bruges når trykluft ikke er tilgængelig, eller til mindre enheder. Stjernefilter med MFS har langsommere filtercyklus men less infrastructure-afhængighed.
ULPA U15 tilbageholder 99,9995% af partikler ved Most Penetrating Particle Size (0,18 mikron). Når man arbejder med højtpotente aktive farmaceutiske ingredienser (API'er) med eksponeringsgrænser under 1 µg/m³, er selv de små procentdifferencier kritiske. ULPA sikrer ekstrem høj sikkerhedsmarginal og opfylder GMP Annex 1 cleanroom-krav.
Ja. TEFC-motoren (Totally Enclosed Fan Cooled) er designet til kontinuerlig drift uden overophedning. Maskinen er kategoriseret til kontinuerlig drift i farmaceutiske miljøer og kan køre hele arbejdsdagen uden pause.
Den aftagelige 36 L tank gør tømning nem og sikker. Når der skal byttes mellem forskellige produkter eller API'er, kan hele tanken afmonteres uden at skulle håndtere støf. Det reducerer krydskontaminering drastisk og sikrer batch-isolation i GMP-milje.
Maskinen fåes i 400V trefaset (2,2 kW, 4,8 A) og 230V enkeltfase (1,5 kW, 12,3 A). Både varianter er ATEX-certificerede og egnet til europæisk marked. Valg afhænger af fabrikationslokalisering og tilgængelig elektrisk infrastruktur.
