Om Tiger-Vac CD/EUR-36L EX DT (MRP) ULPA WITH SS CART
CD/EUR-36L EX DT (MRP) ULPA er designet til farmaceutisk industri hvor manuel omvendt tryk-rensning (MRP) kombineres med ULPA U15-filtrering i en robust ATEX II 1/2 GD-certificeret platform. Modellen fåes i fire EU-varianter: 112160B1-SS (400V 2,2 kW, Zone 1-2-21-22), 112160B3-SS (230V 1,5 kW, Zone 1-2-21-22), 112157B1-SS (400V, Zone 21 kun), og 112157B3-SS (230V, Zone 21 kun). De primære varianter for farmaceutisk brug er 112160-serien med fuld zonedaekning.
MRP-systemet betyder at trykluft kortvarigt løber baglæns gennem en ledende aluminiumsvaeevet spundbond-kartouche, hvilket renser den uden at beskadige filtrene eller kræve manuel afmontering. Denne metode er særlig egnet til kontinuerlig brug i produktionsmøiljøer hvor downtime skal minimeres og filtereffektivitet skal opretholdes. Kartouchens konduktive materiale sikrer at statisk ladning ledes bort.
ULPA U15-filtreringen (99,9995% ved 0,18 mikron MPPS) lever den ekstreme sikkerhedsmarginal som moderne højtpotent API-produktion kræver. Hele strukturen — tank i rustfrit stål, vogn, motor-mount — er fuldt antistatisk med resistivitet under 10 ohm. Systemet er derfor sikkert selv i Zone 0 og Zone 20 (højrisiko eksplosiv atmosfære internt).
Med 2,2 kW (400V) eller 1,5 kW (230V) TEFC-motor leverer maskinen 212 m³/h ved maksimalt undertryk på 2.540 mmH₂O. Den aftagelige 36 L tank (DT) sikrer nem håndtering og batchseparation. Multimeter til jordforbindelses-testning er inkluderet. Støjniveauet er ca. 70-72 dB(A) med integreret lyddemper.
Tekniske specifikationer
| Parameter | Værdi |
|---|
| ATEX-certificering | LCIE 03 ATEX 6295 X |
| ATEX-markering | II 1/2 GD |
| Ekstern gas | Ex db h IIB T4 Gb |
| Ekstern støv | Ex h tb IIIC T135°C Db IP65 |
| Intern gas | Ex h IIC T6 Ga |
| Intern støv | Ex h IIIC T50°C Da |
| Temperatur | -5°C to +37°C |
| Norm | EN 17348 DT — IECEx LCI 10.0040X |
| Motortype | TEFC, kontinuerlig drift |
| Effekt (400V, 112160B1-SS) | 2,2 kW, 4,8 A, 3-fase — Zone 1-2-21-22 |
| Effekt (230V, 112160B3-SS) | 1,5 kW, 12,3 A, enkeltfase — Zone 1-2-21-22 |
| Frekvens | 50 Hz |
| Luftgennemstrømning | 212 m³/h |
| Undertryk max | 2.540 mmH₂O |
| Undertryk (VRV) | 1.780 mmH₂O |
| Filterklasse | ULPA U15 — inkluderet |
| Primærfilter | Ledende aluminiumsvaeevet spundbond kartouche — inkluderet |
| Filterrens | Manuel omvendt tryk-rensning (MRP) |
| Sugeindløb | Ø50 mm |
| Opsamlingstank | 36 L, aftagelig (DT) |
| Dimensioner | L78 x B56 x H178 cm |
| Vægt | 99 kg |
| Ledning | 10 m |
| Lyddemper | Rustfrit stål med lydisolering — inkluderet |
| Multimeter | Jordforbindelses-tester — inkluderet |
Tilbehør og forbindelser

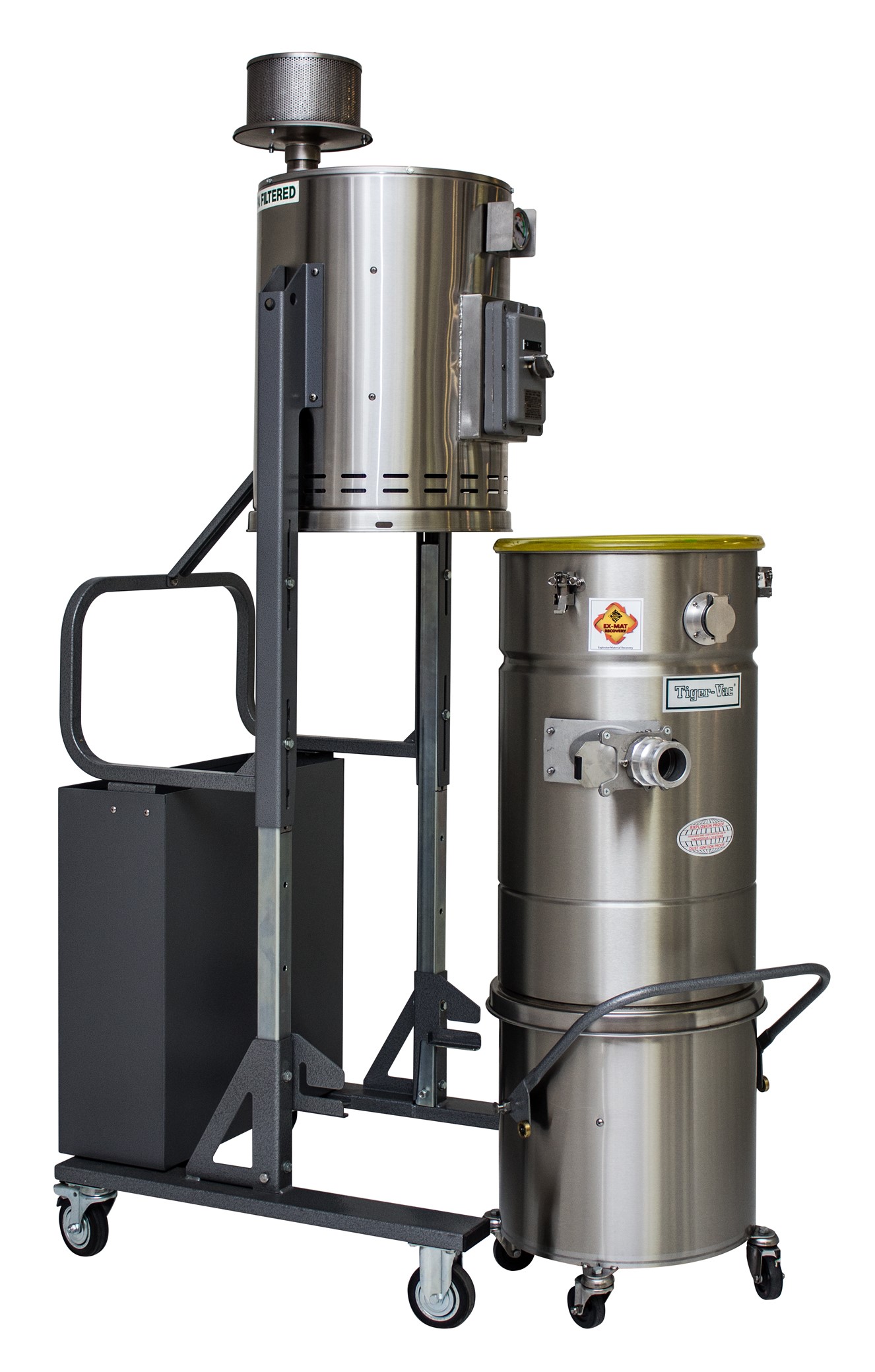

Aftagelig tank og filterkammer
Recovery tank
ULPA U15 Filter
Udblaesningsfilter inkluderet
MRP-kartouche
Ledende spundbond, inkluderet
38 mm ESD-værktøjssæt
OE1-5, inkluderet
50 mm ESD-værktøjssæt
OE2, tilvalg
