ATEX • II 2GD • Zone 1/21 • Våd + tør
EXP1-10/15 (4W) RE
ATEX-certificeret våd- og tørstøvsuger til rene rum og farmaceutisk produktion. To størrelser med fuld HEPA H14-filtrering og ESD-sikre komponenter. Ideel til ISO Class 4-miljøer.
- ATEX II 2GD — Zone 1 gas + Zone 21 støv
- HEPA H14, 99,995 % ved 0,3 µm — inkluderet
- Samtidig våd- og tøropsugning
- ESD-sikre hjul og filtreringssystem
Om EXP1-10/15 (4W) RE
Tiger-Vac EXP1-10/15 (4W) RE er en fleksibel ATEX II 2GD-certificeret støvsuger designet til farmaceutiske og rene rum-miljøer. Serien leveres i to størrelser — EXP1-10 og EXP1-15 — hvilket giver endeligt valg af kapacitet uden at gå på kompromis med certificering eller filtereffektivitet.
Maskinen er certificeret under LCIE 03 ATEX 6297 til både gas- og støvzoner. Eksternt dækker den Zone 1 og 2 (gas, gruppe IIA) samt Zone 21 og 22 (støv). Internt opfylder den EN 17348 DT/LC, hvilket betyder den kan håndtere både brændbart støv og brændbare væsker sikkert — ideelt til ISO Class 4-rene rum.
Begge modeller er udstyret med en 1 kW TEFC-motor (230 V, enkeltfase) som leverer 224 m³/h luftgennemstrømning og op til 1.550 mmH₂O undertryk. Filtreringen sker i fire trin: statisk dissipativt præfilter, statisk dissipativt klædefilter, samt HEPA H14 med 99,995 % effektivitet ved 0,3 µm. Begge størrelser kan bruges til både våd og tør opsamling.
Med ESD-sikre hjul og et flækkeformat på 4 hjul er maskinen let at flytte mellem arbejdsstationer. Den 15 meter lange ledning giver stor rækkevidde, og tilvalget af ULPA-filter og ledende polyliner-pose øger fleksibiliteten for specialiserede applikationer.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-certificering | LCIE 03 ATEX 6297 |
| ATEX-markering | II 2GD |
| Ekstern gas | Ex d IIA T3 Gb |
| Ekstern støv | Ex t IIIC T200°C Db IP6X |
| Intern klassifikation | EN 17348 DT/LC |
| Temperaturområde | -5°C til +37°C |
| Gaszoner | Zone 1, Zone 2 |
| Støvzoner | Zone 21, Zone 22, Zone 20 (internt) |
| Motortype | TEFC, enkeltfase |
| Effekt | 1 kW (1000 W) |
| Spænding | 230 V, 50 Hz |
| Strøm | 4,5 A |
| Luftgennemstrømning | 224 m³/h |
| Undertryk max | 1.550 mmH₂O |
| Støjniveau | 78/85 dB(A) |
| Sugeindløb | Ø38 mm |
| Vogn | 4 hjul (ESD-sikre) |
| Filterrens | Ingen |
| EXP1-10 (110249B) | |
| Tøropsamling | 22,7 L |
| Væskekapacitet | 28,5 L |
| Højde | 84 cm |
| Bredde/Længde | 46 × 48 cm |
| Vægt | 31 kg |
| EXP1-15 (110251B) | |
| Tøropsamling | 38 L |
| Væskekapacitet | 47,3 L |
| Højde | 97 cm |
| Bredde/Længde | 46 × 48 cm |
| Vægt | 37 kg |
| Filterspecifikationer (begge modeller) | |
| HEPA-filter | H14, 99,995 % ved 0,3 µm — inkluderet |
| HEPA/ULPA filterflade | 6.500 cm² |
| Klædefilterflade | 3.480 cm² |
| ULPA-filter | Tilvalg |
| Filteropbygning | Præfilter (SD) + klædefilter (SD) + HEPA H14 |
| Rene rum-klasse | ISO Class 4 (tidligere Class 10) |
| Ledningslængde | 15 m |
Inkluderet tilbehør

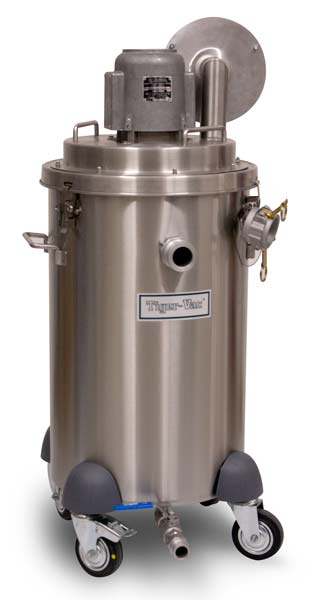

EXP1-15 Vand-/tørversion

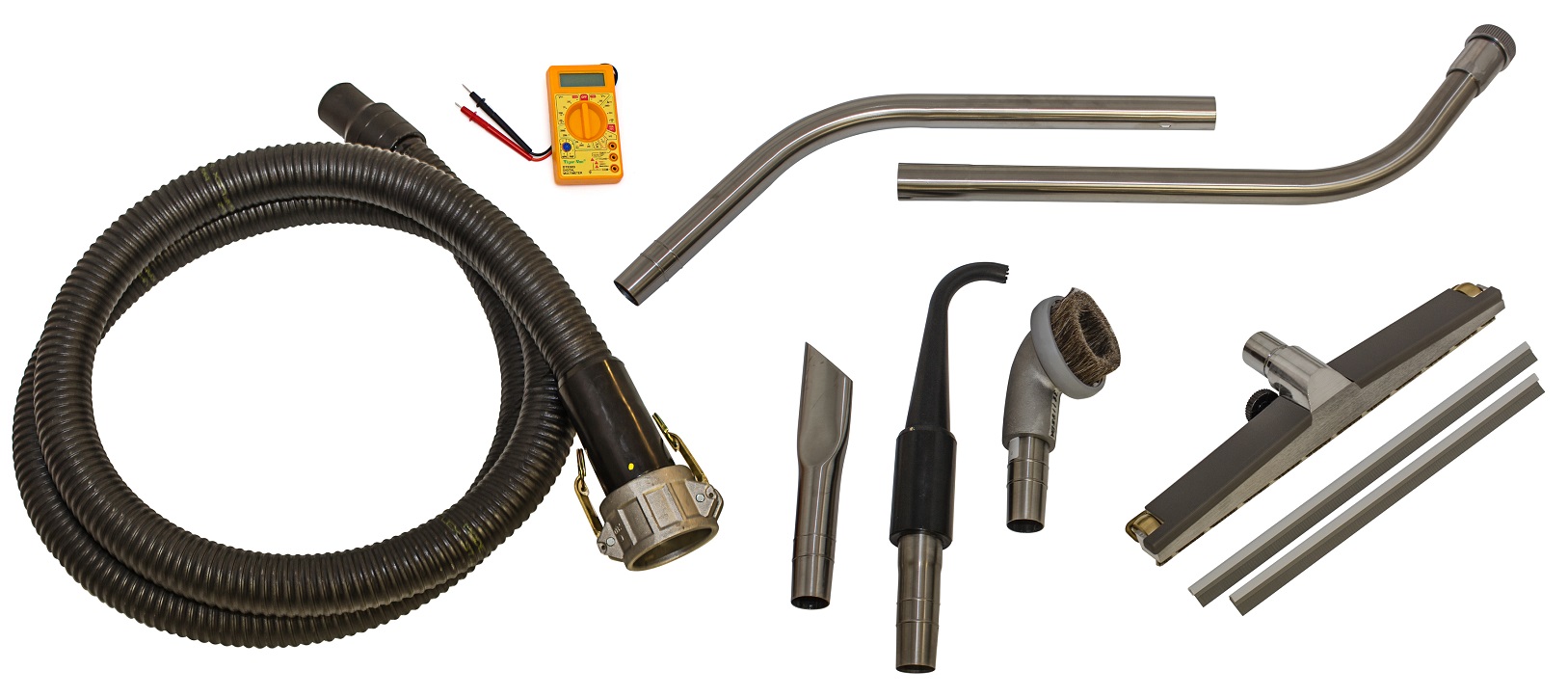

Værktøj & tilbehør (Ø38 mm, SD)

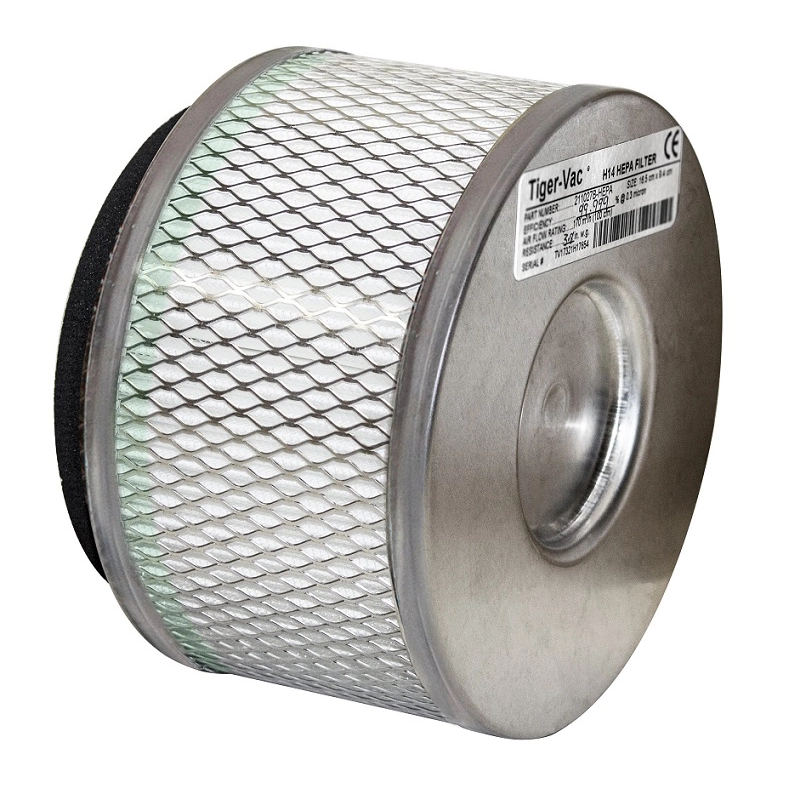

HEPA H14-filter (inkluderet)
Tilvalg
- ULPA-filter — Opgradering fra HEPA H14 til ULPA for endnu højere filtreringseffektivitet
- Ledende polyliner-pose — Pose til enkel og sikker tømning af opsamlet materiale
Spørgsmål og svar
EXP1-10 har en tørkapacitet på 22,7 liter og væskekapacitet på 28,5 liter, mens EXP1-15 har højere kapaciteter på 38 liter (tør) og 47,3 liter (væske). Begge har samme motor, samme luftgennemstrømning (224 m³/h) og samme ATEX-certificering. EXP1-15 er 97 cm høj mod EXP1-10s 84 cm.
Med ATEX II 2GD-certificeringen er maskinen eksternt godkendt til Zone 1 og Zone 2 (gas, gruppe IIA) samt Zone 21 og Zone 22 (støv). Internt opfylder den EN 17348 DT/LC, hvilket dækker Zone 20 for brændbart støv og brændbare væsker.
Ja, EXP1-10/15 (4W) RE er designet til både våd og tør opsamling. EXP1-10 kan opsamle 22,7 L tørt støv eller 28,5 L væske, mens EXP1-15 kan opsamle 38 L tørt støv eller 47,3 L væske. Væskefilteret er inkluderet som standard.
EN 17348 er den harmoniserede standard for støvsugere til brug i eksplosive atmosfærer. DT står for Combustible Dust (brændbart støv) og LC for Flammable Liquids (brændbare væsker). Tilsammen bekræfter de, at maskinen sikkert kan opsuge begge materialetyper — ideelt til farmaceutisk produktion.
ISO Class 4 (tidligere kaldet Class 10) er den højeste renheds-klassificering for rene rum og hæmmes ved grænser for partikler på 0,5 µm. Det bruges i high-tech produktion, farmaceutiske laboratorier, præcisionselektronik og steril produktion. EXP1-10/15 (4W) RE har HEPA H14-filtrering, som opfylder disse krav.
Ja. Hjulene er ESD-sikre, og både præfilteret og klædefilteret er statisk dissipative. Det mindsker risikoen for statisk opladning i ATEX-områder og er særligt vigtigt i farmaceutiske og elektronik-miljøer.
Du kan opgradere fra HEPA H14 til ULPA-filter for endnu højere filtreringseffektivitet (99,9995 % ved 0,3 µm). En ledende polyliner-pose kan også tilføjes for sikker og bekvem tømning af opsamlet materiale i ATEX-områder.
