ATEX Områder • Zone 1 gas • Zone 21 støv • Industriel

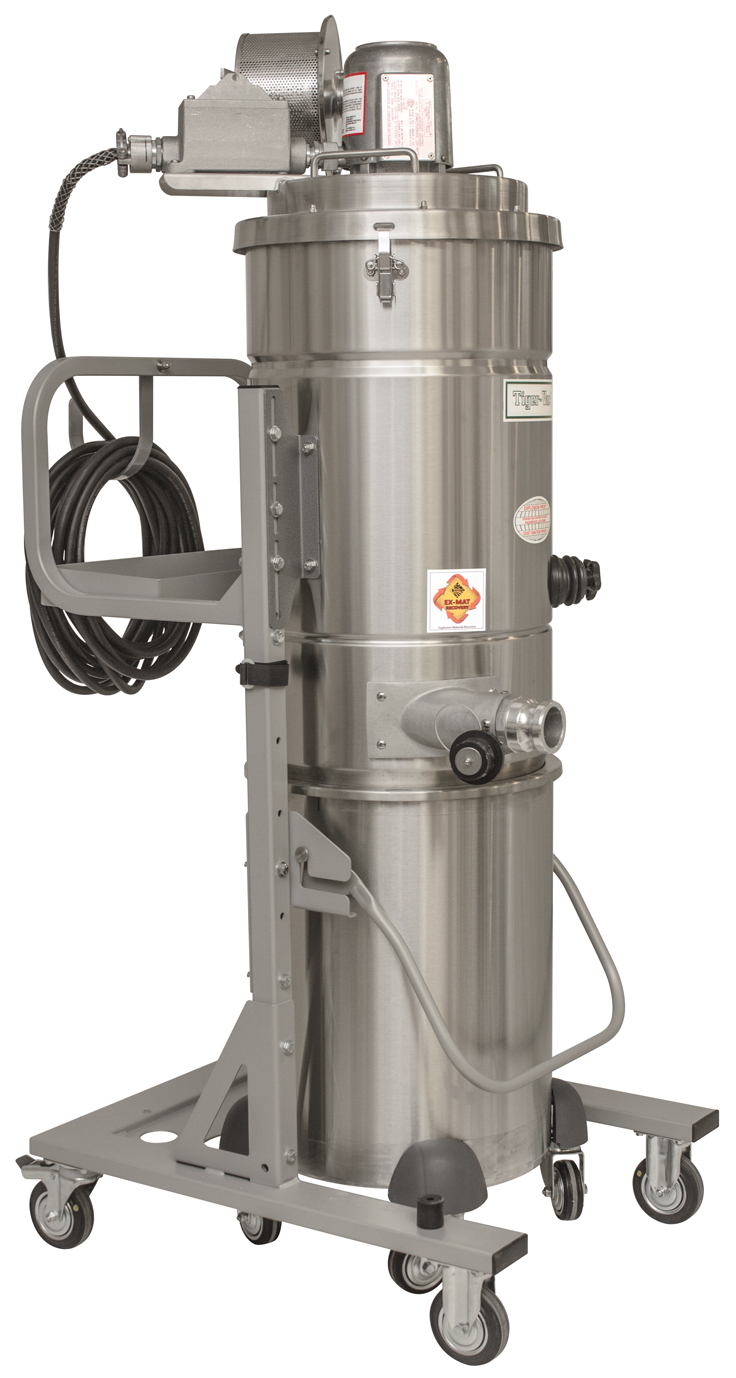

Tiger-Vac EXP1-55L DT EXTENDED (MFS) RE HEPA
Eksplosionssikker industriel støvsuger (ATEX II 2GD) med stor 55 L aftagelig tank til opsamling af store mængder fint pulver. HEPA H14 inkluderet som standard. Teflon-lamineret klædefilter med manuel filterrystning (MFS). 4-hjulsvogn med ESD-hjul. 1 kW TEFC-motor, 224 m³/h. Klassificeret til Zone 1 gas og Zone 21 støv.
- ATEX II 2GD — Zone 1 gas + Zone 21 støv
- HEPA H14 inkluderet (99,995% ved 0,3 mikron)
- Teflon-lamineret klædefilter med MFS
- 55 L aftagelig tank (DT) — stor kapacitet
- 4-hjulsvogn med ESD-hjul
- 1 kW TEFC-motor, 224 m³/h
- ISO 4 cleanroom-kompatibel
Om Tiger-Vac EXP1-55L DT EXTENDED (MFS) RE HEPA
EXP1-55L DT EXTENDED (MFS) RE HEPA er designet til industriel opsamling af store mængder fint pulver i eksplosiv atmosfære. EXP1-serien adskiller sig fra CD/EUR-serien ved anderledes ATEX-certificering: LCIE 03 ATEX 6297 (ikke 6295), II 2GD (ikke II 1/2 GD), og gas-gruppering IIA (ikke IIB). Dette betyder at maskinen er optimeret til fabrikker hvor brintatmosfærer ikke forekommer — almindelig industri med methanholdigt dampe eller finter.
Den centrale feature er 55 L aftagelig tank (DT) i udvidet design — “Extended” betyder taller tank-geometri for øget kapacitet uden at øge fodaftrykket. For industrier der opsamler store mængder fint støf fra maling, kogning eller pulver-blandingsprocesser betyder det færre tankskift pr. dag og dermed lavere downtime. Hele tanken kan afmonteres og erstattes med frisk enhed uden at skulle rense eller åbne systemet.
HEPA H14-filtreringen (99,995% ved 0,3 mikron) er standard — ikke tilvalg. Filteret er Teflon-lamineret klædefilter (SD) med bur, ikke en kartouche. Teflon-lamineringen gør at filteret er slitsterkt og vedlænger til manuel filterrystning (MFS). Når operatoren aktiverer MFS, lukkes kort sugeindtaget og lader luftgennemstrømningen reverse-purge filteret mekanisk. Denne metode er robust og kræver ikke zentral trykluft.
Med 1 kW (230V enkeltfase, 4,5 A) TEFC-motor leverer maskinen 224 m³/h ved maksimalt undertryk på 1.550 mmH₂O. Den integrerede 4-hjulsvogn med ESD-hjul gør at maskinen let kan flyttes rundt på fabriksgulvet. Hele strukturen er fuldt antistatisk (under 10 ohm) og eksplosionssikret til Zone 1 gas og Zone 21 støv. Støjniveauet er 78 dB(A) med lyddemper eller 85 dB(A) uden.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-certificering | LCIE 03 ATEX 6297 |
| ATEX-markering | II 2GD |
| Ekstern gas | Ex d IIA T3 Gb |
| Ekstern støv | Ex t IIIC T200°C Db IP6X |
| Temperatur | -5°C to +37°C |
| Norm | EN 17348 DT |
| Motortype | TEFC, enkeltfase |
| Effekt | 1 kW (1000 W) |
| Spænding | 230 V, 50 Hz, 4,5 A |
| Luftgennemstrømning | 224 m³/h |
| Undertryk max | 1.550 mmH₂O |
| Støjniveau | 78/85 dB(A) |
| Filterklasse | HEPA H14 — inkluderet |
| Filtereffektivitet | 99,995% ved 0,3 mikron |
| Primærfilter | Teflon-lamineret klædefilter (SD) med bur — inkluderet |
| Filterrens | Manuel filterrystning (MFS) |
| Sugeindløb | Ø38 mm |
| Opsamlingstank | 55 L, aftagelig (DT) |
| Ledning | 15 m |
| IP-klasse | IP6X |
Tilbehør og forbindelser

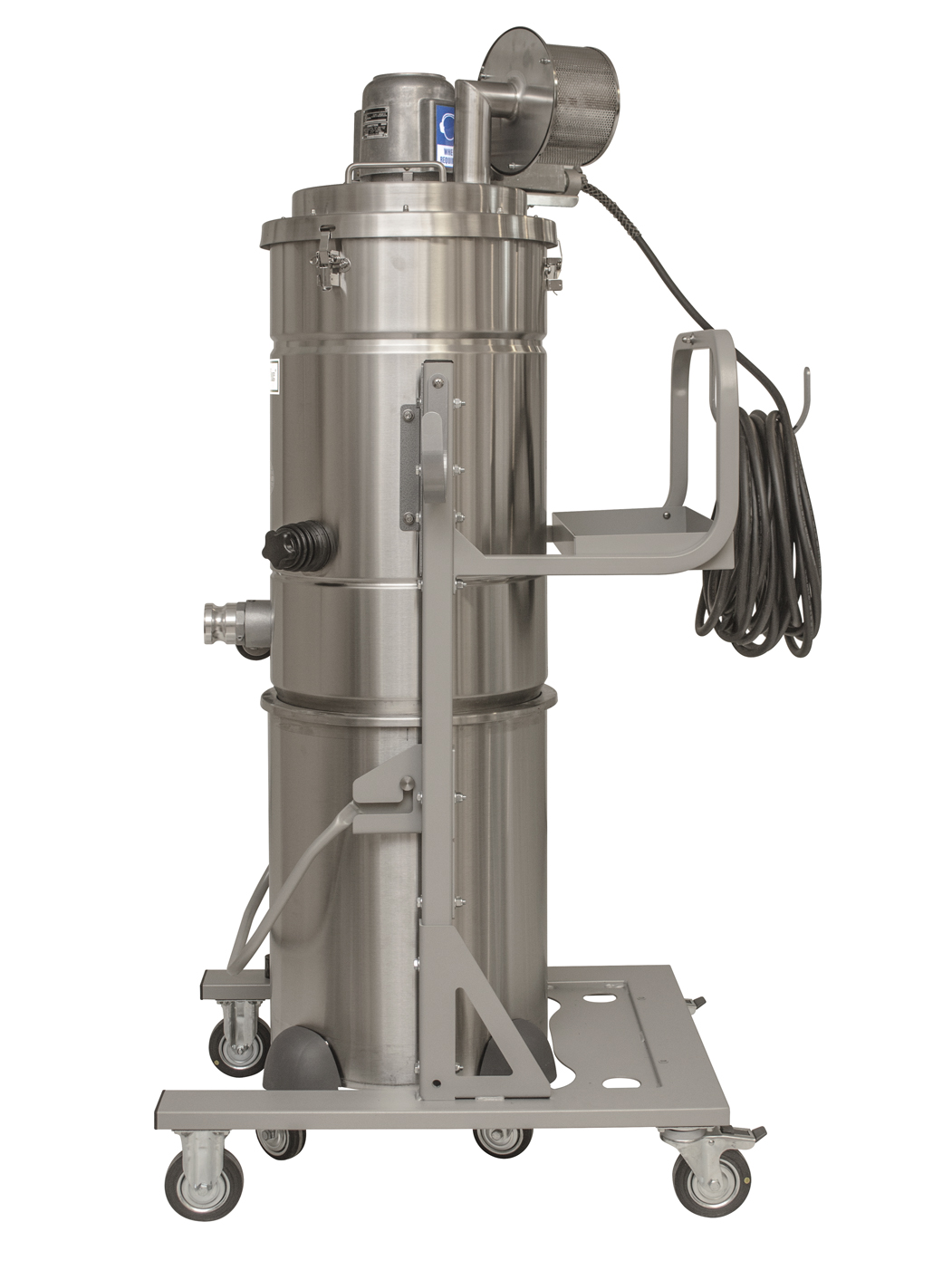

EXP1-55L DT — vinkelbillede A
Produktdetalje

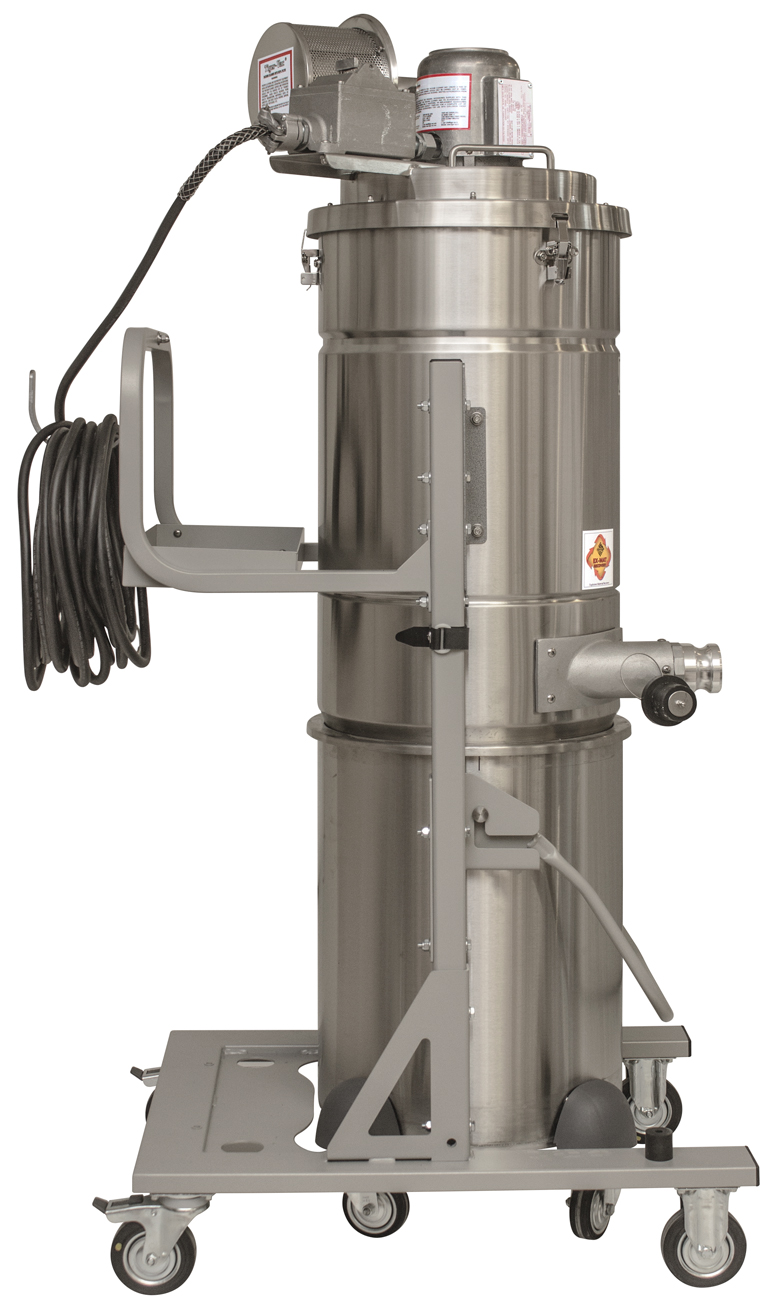

EXP1-55L DT — vinkelbillede B
Produktdetalje

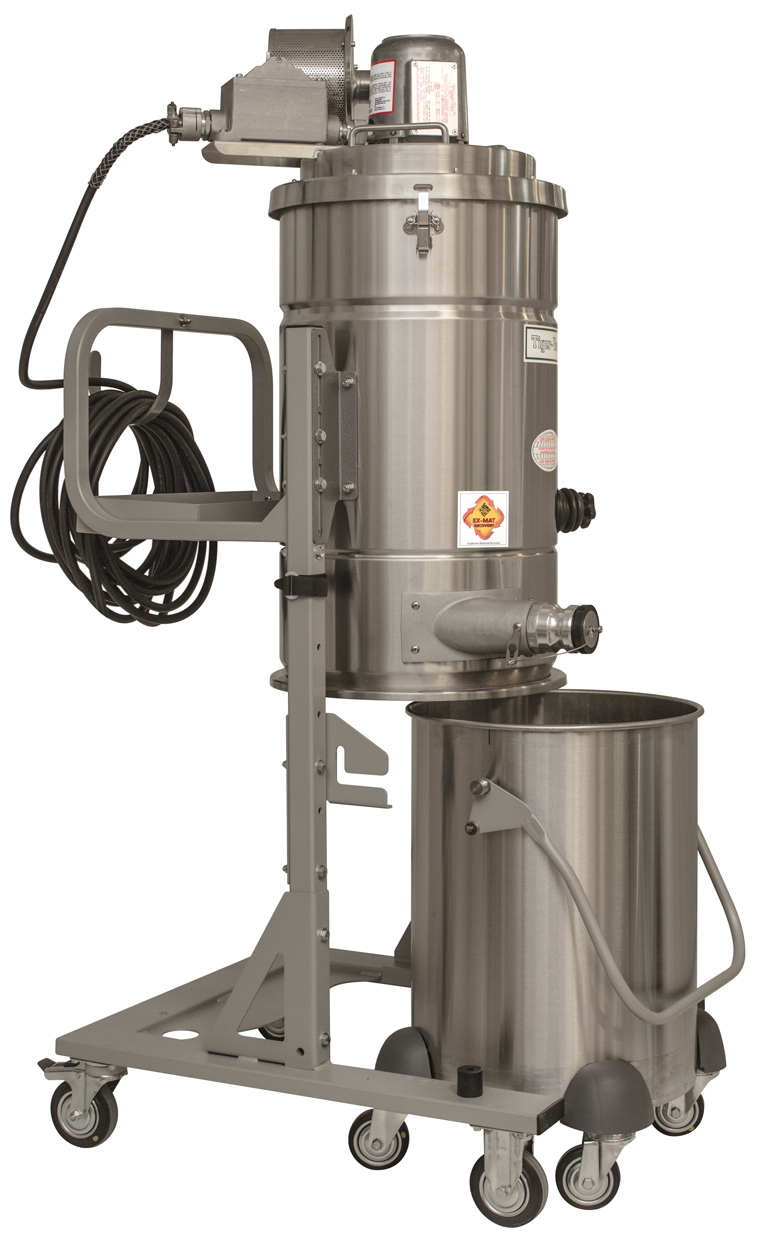

EXP1-55L DT — vinkelbillede C
Produktdetalje
HEPA H14 Filter
Inkluderet
Teflon-lamineret klædefilter
Med bur, inkluderet
Konduktiv polyliner-pose
Inkluderet
38 mm ESD-værktøjssæt
OE1-5, inkluderet
Spørgsmål og svar
Hyppige spørgsmål
EXP1 er certificeret under LCIE 03 ATEX 6297 (CD/EUR under 6295). EXP1 er II 2GD med gas-gruppering IIA (ikke IIB) — betydende at maskinen er designet til industri uden brintrisiko. EXP1 er mere robust for grove industri-applikationer; CD/EUR er mere fleksibel for multizone-miljøer. Valg afhænger af fabrikationsstedet og atmosfæreklassificering.
55 L er designet til large-volume opsamling — fabrikker der indsamler fra pulverblandere, maling-destribering eller kemikalieekstraktionsprocesser. Større tank betyder færre skift pr. dag og dermed højere produktivitet. Standard modeller (25-36 L) er mere fleksible men 55 L er for high-volume applikationer.
“Extended” henviser til taller tank-design — den samme diameter som normalt men højere. Dette giver 55 L kapacitet uden at øge rodaftrykket. Maskinen kan derfor bruges på sted hvor placeringen er tæt og horizontal udvidelse ikke er mulig.
78 dB(A) er med integreret lyddemper (standard-konfiguration). 85 dB(A) er uden demper (hvis kunden fjerner den). Standard leverance inkluderer demper, så 78 dB(A) er typisk.
Dimensioner og vægt er ikke i aktuelle datablad — kontakt Particulair for specifikke mål. Tankøstørrelse er 55 L, men den samlede højde med motor og vogn skal bekræftes med leverandør.
Ja, ISO Class 4-kompatibel med HEPA H14. Maskinen egner sig til opererende cleanrooms hvor støf skal opsamles kontinuerligt uden at tilsmaele produktion.
