Tiger-Vac CR-1000 (CV)

Tiger-Vac CR-1000 (CV) er et renrumssystem udviklet specifikt til sikker opsamling, indeslutning og bortskaffelse af potente og kræftfremkaldende pulvere. Et 5-trins filtreringssystem med ULPA U15, forseglet opsamlingsbeholder og autoklaverbar konstruktion i rustfrit stål Type 316 gør støvsugeren til et af markedets mest specialiserede værktøjer til OEB 4–5-miljøer i ISO Klasse 4-renrum.

  • Forseglet opsamlingsbeholder inkluderet — lakeret, engangs, 7,6 L
  • ULPA U15 (99,999 % ved 0,12 µm) + HEPA H14 (99,995 % ved 0,3 µm)
  • 5-trins filtrering — individuelt aerosol leak-testet
  • ISO Klasse 4 (ISO 14644-1) — OEB 4–5
  • Autoklaverbart rustfrit stål Type 316 (filterkammer + hjulstativ)
  • Lavt støjniveau: kun 60 dB(A) ved 2 m
  • 3 valgfrie tilbehørskit: Standard, ESD-sikker, Autoklaverbar
Kontakt os Datablad (PDF)
Tiger-Vac CR-1000 (CV) containment-støvsuger til potente forbindelser i renrum
ULPA U15 — EN 1822 / IEST-RP-CC001
HEPA H14 — EN 1822 / IEST-RP-CC001
ISO Klasse 4 (ISO 14644-1)
OEB 4–5
CE — Maskindirektiv 2006/42/EF

Hvad er Tiger-Vac CR-1000 (CV)?

CR-1000 (CV) — hvor CV står for Containment Vacuum — er en renrumsstøvsuger fra Tiger-Vac konstrueret specifikt til sikker håndtering af potente og kræftfremkaldende forbindelser. Støvsugeren er godkendt til ISO Klasse 4 (ISO 14644-1) og er designet til OEB 4–5-miljøer, hvor eksponeringsgrænsen for operatøren typisk ligger under 1 µg/m³.

Det afgørende særtræk ved CR-1000 (CV) er den forseglede opsamlingsbeholder: en lækagefast, lakeret stålbeholder med en kapacitet på 7,6 liter. Inde i beholderen sidder en engangspose, og beholderen er forsynet med sit eget integrerede HEPA-filter — så når beholderen kobles fra støvsugeren, forbliver alt opsuget materiale forseglet indeni. Beholderen bortskaffes som en lukket enhed. Operatøren rører aldrig det opsugede stof.

Det 5-trins filtreringssystem sender luften successivt gennem engangsposen (i opsamlingsbeholderen), et PTFE-lamineret vaskebart stoffilter, et sikkerhedsfilter, et HEPA H14-filter og endelig et ULPA U15-udblæsningsfilter med en effektivitet på 99,999 % ved 0,12 µm. Hvert system forlader Tiger-Vacs fabrik individuelt aerosol leak-testet i henhold til IEST-RP-CC001.

Vigtig begrænsning: CR-1000 (CV) er udelukkende beregnet til tør opsamling af pulvere og partikler. Må ikke anvendes til væsker, opslæmninger eller vådt materiale, da motoren ikke er beskyttet mod fugt.

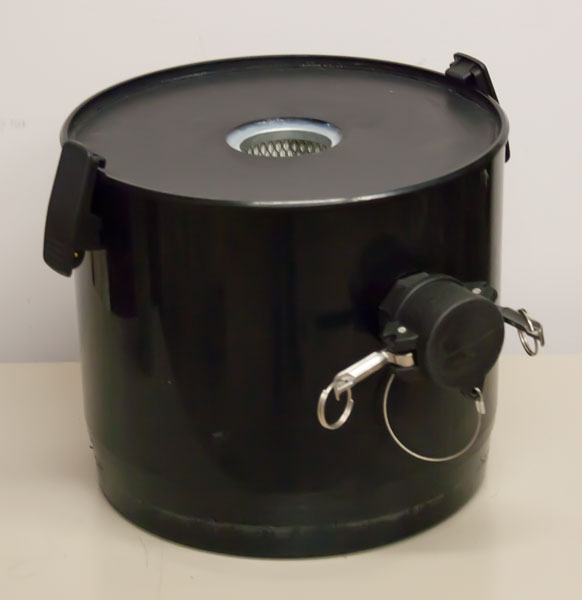

Forseglet opsamlingsbeholder til Tiger-Vac CR-1000 (CV)
Forseglet opsamlingsbeholder (inkluderet) — lakeret éngangs-beholder med integreret HEPA-filter og engangspose. Bortskaffes med alt indhold ubrudt.

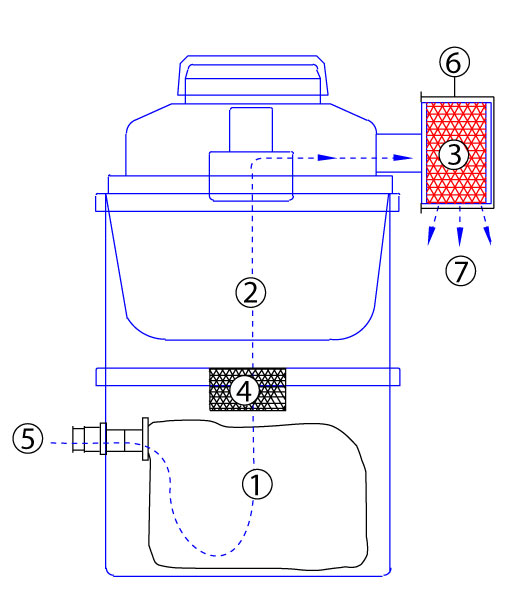

Luftstrømsdiagram for Tiger-Vac CR-1000 (CV) — 5-trins filtrering
Luftstrømsdiagram: luften passerer successivt opsamlingsbeholder med pose, stoffilter, sikkerhedsfilter, HEPA H14 og ULPA U15.

Tekniske specifikationer

ParameterVærdi
Filterklasse EUKlasse H (EN 60335-2-69)
Filterklasse USAULPA U15 (EN 1822 / IEST-RP-CC001)
ULPA filtereffektivitet99,999 % ved 0,12 µm • 99,9995 % ved 0,18 µm (MPPS)
HEPA filtereffektivitet99,995 % ved 0,3 µm
Filtrering5-trins: engangspose + PTFE-lamineret stoffilter + sikkerhedsfilter + HEPA H14 + ULPA U15
OpsamlingssystemForseglet opsamlingsbeholder, 7,6 L, lakeret stål, engangs
Renrum-kompatibilitetISO Klasse 4 (ISO 14644-1)
OEB-egnethedOEB 4–5
MotortypeThru-Flow
Effekt1 kW / 1000 W
Spænding240 V, 50 Hz, enkeltfase
Strømforbrug4,3 A
Luftgennemstrømning163 m³/h
Undertryk2.510 mmH₂O
Støjniveau60 dB(A) ved 2 m
SugeindløbØ38 mm
DimensionerH 66 × B 41 × L 58 cm
Vægt (uden tilbehør)11 kg
Kabellængde10 m
OpsamlingstypeKun tør
AutoklaverbarJa — filterkammer + hjulstativ (AISI 316), ekskl. motortop

CE-mærkning baseret på: EN 60204-1:2018 • EN 60335-1:2012 (A11:2014, A13:2017, A15:2021) • EN 60335-2-69:2012 • EN 60335-2-2:2010 (A11:2012, A1:2013) • EN 61000-6-2:2005 • EN 61000-6-4:2007 (A1:2011). Specificerede værdier kan ændres uden forudgående varsel.

Filtre og tilbehør

CR-1000 (CV) leveres uden tilbehørskit som standard. Tre valgfrie kit er tilgængelige til Ø32 mm (1,25″).

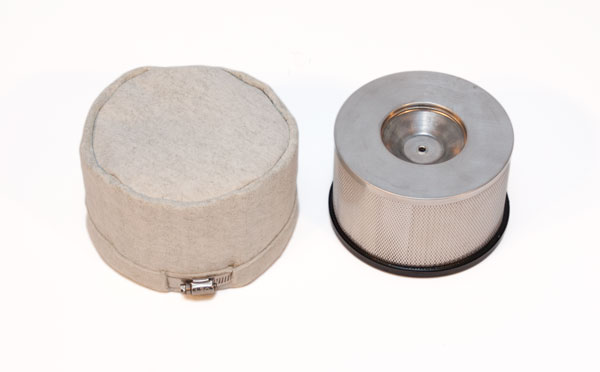

HEPA H14-filter med sikkerhedsfilter til CR-1000 (CV)

HEPA H14-filter + sikkerhedsfilter

Del nr. 212304 (ULPA U15) • Inkluderet

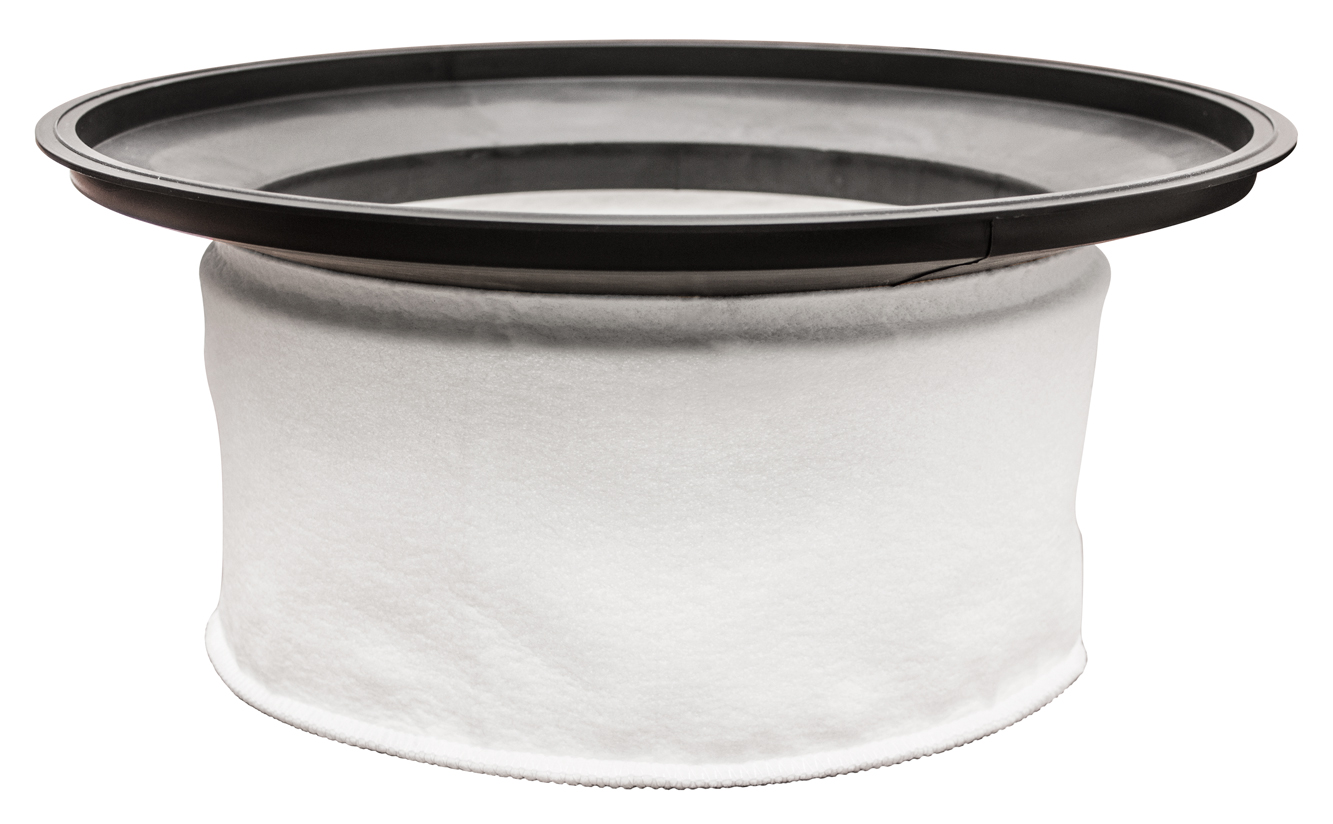

PTFE-lamineret stoffilter til CR-1000 (CV)

PTFE-lamineret stoffilter

Del nr. 212503T • Inkluderet • Vaskebart

Forseglet opsamlingsbeholder til CR-1000 (CV)

Forseglet opsamlingsbeholder

Del nr. 212522 • Inkluderet • Engangs

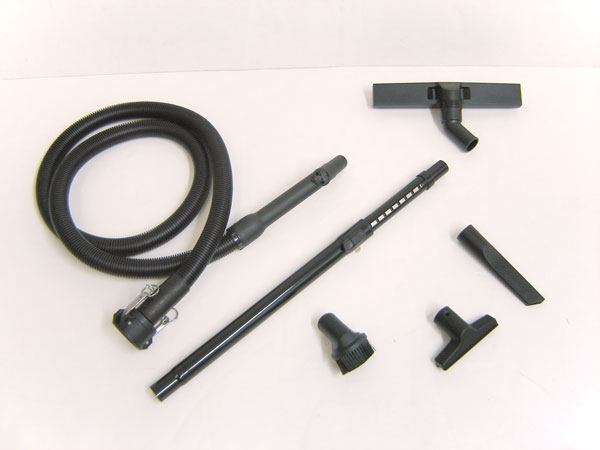

Standard tilbehørskit til CR-1000 (CV)

Tilbehørskit #1 — Standard

Del nr. 323600 • Valgfrit • Ø32 mm

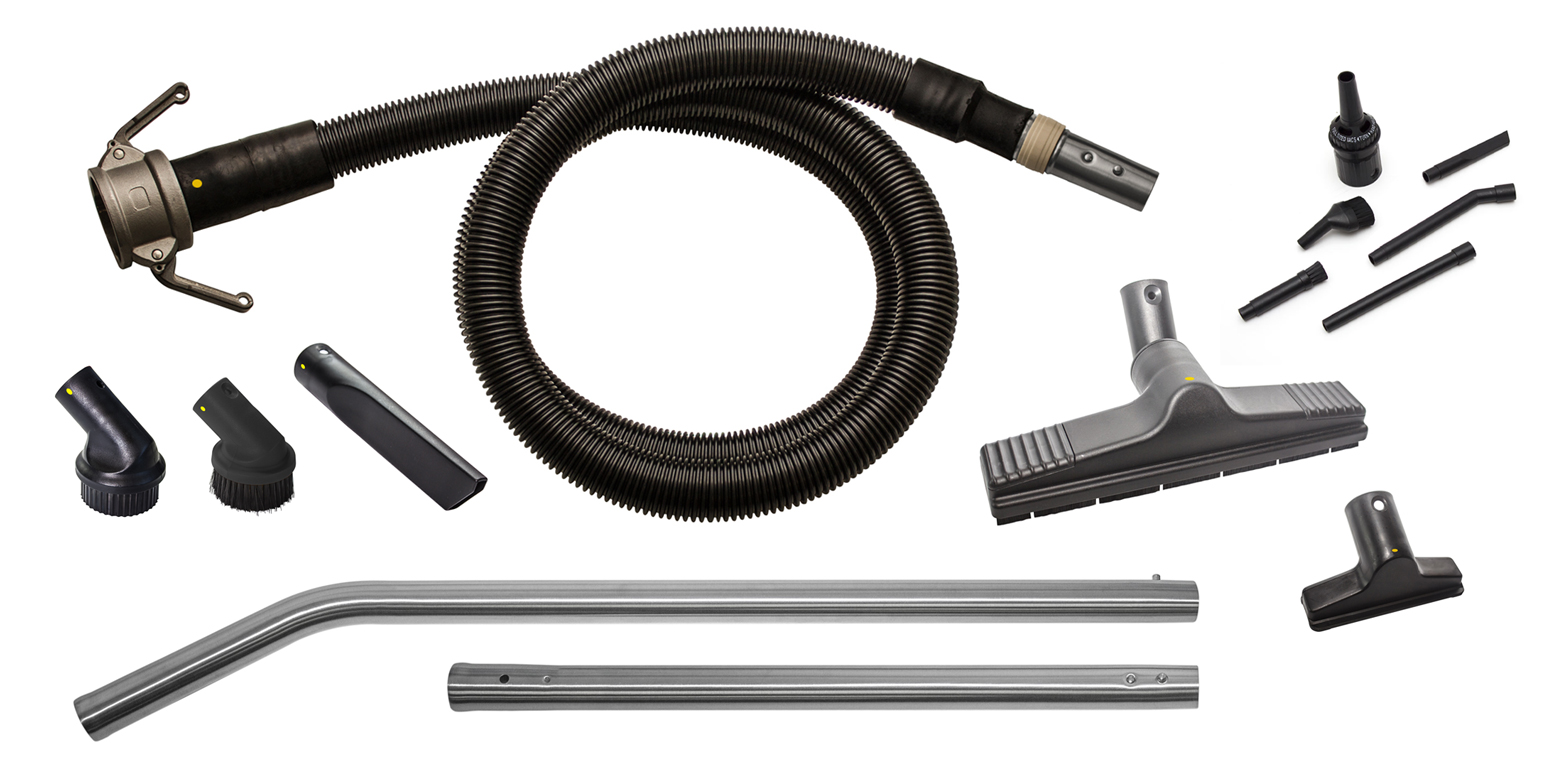

ESD-sikker tilbehørskit til CR-1000 (CV)

Tilbehørskit #2 — ESD-sikker

Del nr. 323602 • Valgfrit • Ø32 mm

Autoklaverbart tilbehørskit til CR-1000 (CV)

Tilbehørskit #3 — Autoklaverbar

Del nr. 323604 • Valgfrit • Ø32 mm

Spørgsmål og svar

Den afgørende forskel er containment-systemet. En standard ULPA-renrumsstøvsuger som CR-1 ULPA filtrerer udblæsningsluften ekstremt effektivt, men når posen skal skiftes, er operatøren i kontakt med den opsugede substans. CR-1000 (CV) er designet så det aldrig sker: alt opsuget materiale forbliver forseglet inde i den forseglede opsamlingsbeholder, som bortskaffes som en lukket enhed. Det er essentielt når man arbejder med OEB 4–5-stoffer med eksponeringsgrænser under 1 µg/m³.
Opsamlingsbeholderen er en lækagefast, lakeret stålbeholder der monteres på undersiden af CR-1000 (CV). Inde i beholderen sidder en engangspose, som opsamler det opsugede pulver. Beholderen er desuden forsynet med sit eget integrerede HEPA-filter, så når den afkobles fra støvsugeren, er systemet forseglet. Beholderen er lakeret og designet til at være engangs — den bortskaffes med alt indhold ubrudt. Operatøren håndterer aldrig det opsugede stof direkte.
Både HEPA og ULPA er defineret i EN 1822 og testet ved MPPS-metoden. HEPA H14 tilbageholder mindst 99,995 % af partikler ved MPPS. ULPA U15 går et væsentligt skridt videre: 99,999 % ved 0,12 µm og 99,9995 % ved 0,18 µm. For potente forbindelser med meget lave eksponeringsgrænser er ULPA U15 det korrekte valg.
Ja. Produktet er designet til netop den kombination. Det er ISO Klasse 4-kompatibelt (ISO 14644-1) og opfylder dermed kravene for rengøring i de strengest klassificerede produktionszoner. Containment-systemet gør det egnet til OEB 4–5-arbejde med potente og kræftfremkaldende forbindelser. I mange farmaceutiske produktionsmiljøer håndterer man netop højpotente API'er i renrum — det er kombinationen af disse to krav som CR-1000 (CV) er bygget til.
Filterkammeret og hjulstativet er begge fremstillet af rustfrit stål Type 316 og kan autoklaveres op til 121 °C. Det er de dele der potentielt kan være i kontakt med det opsugede stof. Motortop og elektriske komponenter er ikke autoklaverbare. Tilbehørskit #3 (del nr. 323604) indeholder EPDM-slange og rustfrie stålværktøjer der også tåler autoklavering.
Der er tre valgfrie kit til Ø32 mm (1,25″): Kit #1 er standard plastværktøjer til generel brug (del nr. 323600). Kit #2 er ESD-sikkert med konduktivt plastværktøj og rustfrie stålrør (del nr. 323602). Kit #3 er det autoklaverbare kit med EPDM-slange, rustfrie stålrør og silikon-kegledyse (del nr. 323604). Vælg kit #3 hvis dine SOP'er kræver at alt tilbehør steriliseres mellem anvendelser.
