Tiger-Vac CR-1300D

Kraftfuld renrumsstøvsuger i elektropoleret AISI 316 rustfrit stål med to ULPA U15-filtre i udblæsningen. ISO-klasse 4 kompatibel. Autoklaverbar tank og hjul. ESD-sikker. 194 m³/h. 28 kg.

2 × ULPA U15 ISO-klasse 4 Bypass-motor Autoklaverbar ESD-sikker GMP-kompatibel AISI 316 Elektropoleret

To ULPA U15-filtre (EN 1822) — et ved arbejdsluftudblæsning, et ved køleluftudblæsning
ULPA filtereffektivitet 99,999 % ved 0,12 µm — testet efter IEST-RP-CC001
Fuldt AISI 316-design med elektropoleret finish — filterhus og opsamlingstank
Tank og hvide nylonhjul autoklaverbare op til 121 °C
Filterbløkningsindikator — LED advarer når opsamlingsposen er fuld
Komplet enhed aerosoltestet inden afsendelse fra fabrikken

Kontakt os Datablad (PDF)

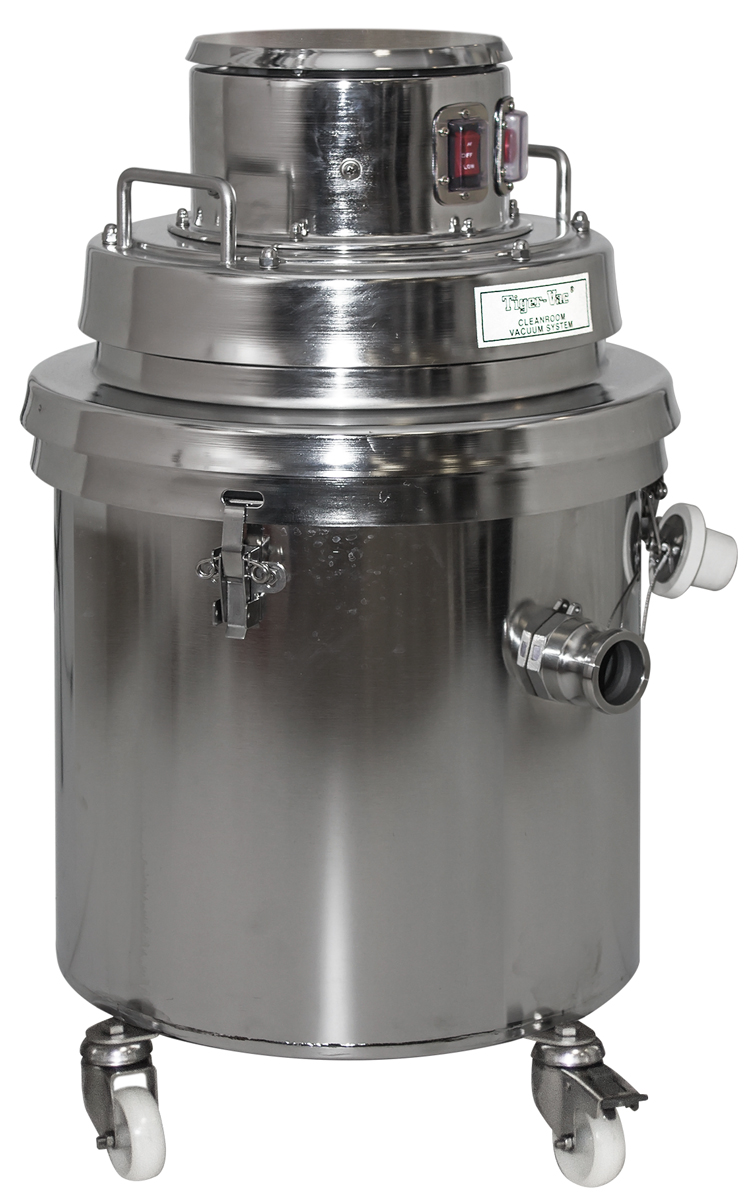

Tiger-Vac CR-1300D renrumsstøvsuger i elektropoleret AISI 316 rustfrit stål

2 × ULPA U15 — EN 1822 / IEST-RP-CC001

ISO-klasse 4 (ISO 14644-1)

Klasse M (IEC 60335-2-69)

CE — Maskindirektiv 2006/42/EF

CE — Lavspændingsdirektiv 2014/35/EU

EMC-direktiv 2014/30/EU

Hvad er Tiger-Vac CR-1300D?

CR-1300D er en kraftfuld renrumsstøvsuger udviklet specifikt til pharma-, halvleder- og mikroelektronikindustrien. Maskinen er bygget i AISI 316 rustfrit stål med elektropoleret finish, der eliminerer overfladekontaminering og gør det nemt at holde maskinen ren. Den 38-liters opsamlingstank — inkl. de hvide nylonhjul — er autoklaverbar op til 121 °C.

Filtersystemet består af en engangsfilterpose og et polyesterfilter som primærstadier, efterfulgt af to ULPA U15-filtre (EN 1822) placeret i både arbejdsluft- og køleluftudblæsningen — præcis det, der kræves, når man bruger en bypass-motor i et renrum. Med en bypass-motor strømmer køleluften uden om filtreringssystemet og forlader maskinen direkte — hvis denne luftvej ikke er filtreret, bringes renrummet i fare. Tiger-Vac løser dette med to separate ULPA-filtre, et til hver luftvej.

ULPA-filtereffektiviteten er 99,999 % ved 0,12 µm og 99,9995 % ved 0,18 µm (MPPS), testet og dokumenteret i henhold til IEST-RP-CC001. Maskinen er kompatibel med ISO-klasse 4 som defineret i ISO 14644-1 og understøtter overholdelse af GMP-standarder. Hvert eksemplar aerosolafprøves inden det forlader fabrikken.

Filterbløkningsindikatoren oplyser når opsamlingsposen nærmer sig kapacitetsgrænsen, så posen kan skiftes inden luftstrømmen reduceres mærkbart. I miljøer med høj driftsfrekvens forebygger dette detalje uplanlagte afbrydelser og sikrer konstant sugeydelse. Standardmodellen leveres med hvide autoklaverbare nylonhjul; statisk konduktive grå hjul (ikke autoklaverbare) kan fås som tilvalg.

Vigtig begrænsning: CR-1300D er udelukkende beregnet til tøropsamling. Må ikke bruges til væsker, slam eller vådt materiale, da sugemotoren ikke er beskyttet mod fugt.

Tekniske specifikationer

Parameter	Værdi
Udblæsningsfiltre	2 × ULPA U15 (EN 1822 / IEST-RP-CC001) — arbejdsluft og køleluft
ULPA filtereffektivitet	99,999 % ved 0,12 µm • 99,9995 % ved 0,18 µm (MPPS)
ULPA filterareal	20.253 cm²
Primærfiltrering	Syntetisk engangsfilterpose (19 L, Klasse M) + polyester stoffilter (3.480 cm²)
Renrumskompatibilitet	ISO-klasse 4 (ISO 14644-1 • FED STD 209E Class 10)
Filterindikator	LED-indikator for fuld opsamlingspose
Motortype	2-trins bypass
Effekt	1,2 kW / 1200 W
Spænding	240 V, 50 Hz, enkeltfase
Strømforbrug	5 A
Luftgennemstrømning	194 m³/h
Undertryk	2.504 mmH₂O
Støjniveau	65/75 dB(A)
Sugeindløb	Ø38 mm
Tank (samlet)	38 L — rustfrit stål AISI 316
Posekapacitet	19 L (syntetisk, 8.217 cm²)
Hjulsystem	4-hjulsstativ — autoklaverbare hvide nylonhjul (121 °C)
Statisk modstand	< 10 Ω (statisk afledende)
Dimensioner	H 80 × B 53 × L 61 cm
Vægt (uden tilbehør)	28 kg
Kabellængde	10,6 m
Opsamlingstype	Kun tør
Autoklaverbar	Tank + hjul op til 121 °C
Materiale — filterhus og tank	Rustfrit stål AISI 316, elektropoleret

CE-mærkning baseret på: EN 60204-1:2018 • EN 60335-1:2012 (A11:2014, A13:2017, A15:2021) • EN 60335-2-2:2010 (A11:2012, A1:2013) • EN 61000-6-2:2005 • EN 61000-6-4:2007 (A1:2011)

Tilbehør og tilvalg

CR-1300D leveres med to ULPA U15-filtre (inkluderet), polyester stoffilter og engangsfilterpose som standard. Tre tilbehørskit er tilgængelige som tilvalg — vælg det kit der matcher jeres rengøringsprotokol og klassifikationskrav.

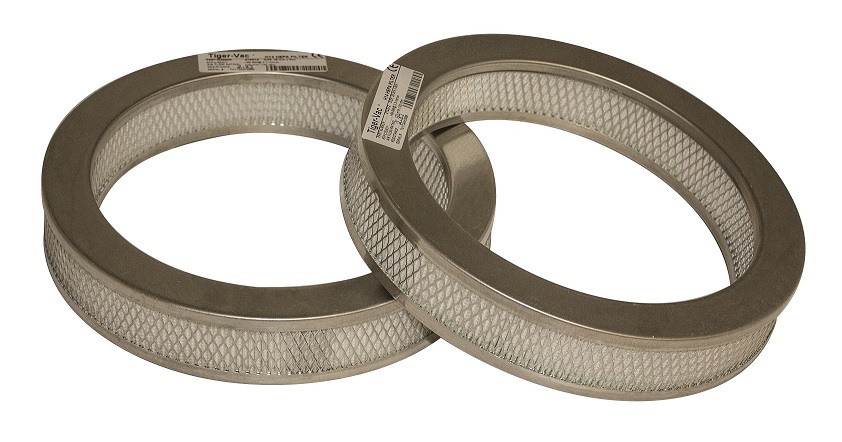

To ULPA U15-filtre til Tiger-Vac CR-1300D — inkluderet

2 × ULPA U15-filter

Del nr. 219372 • Inkluderet

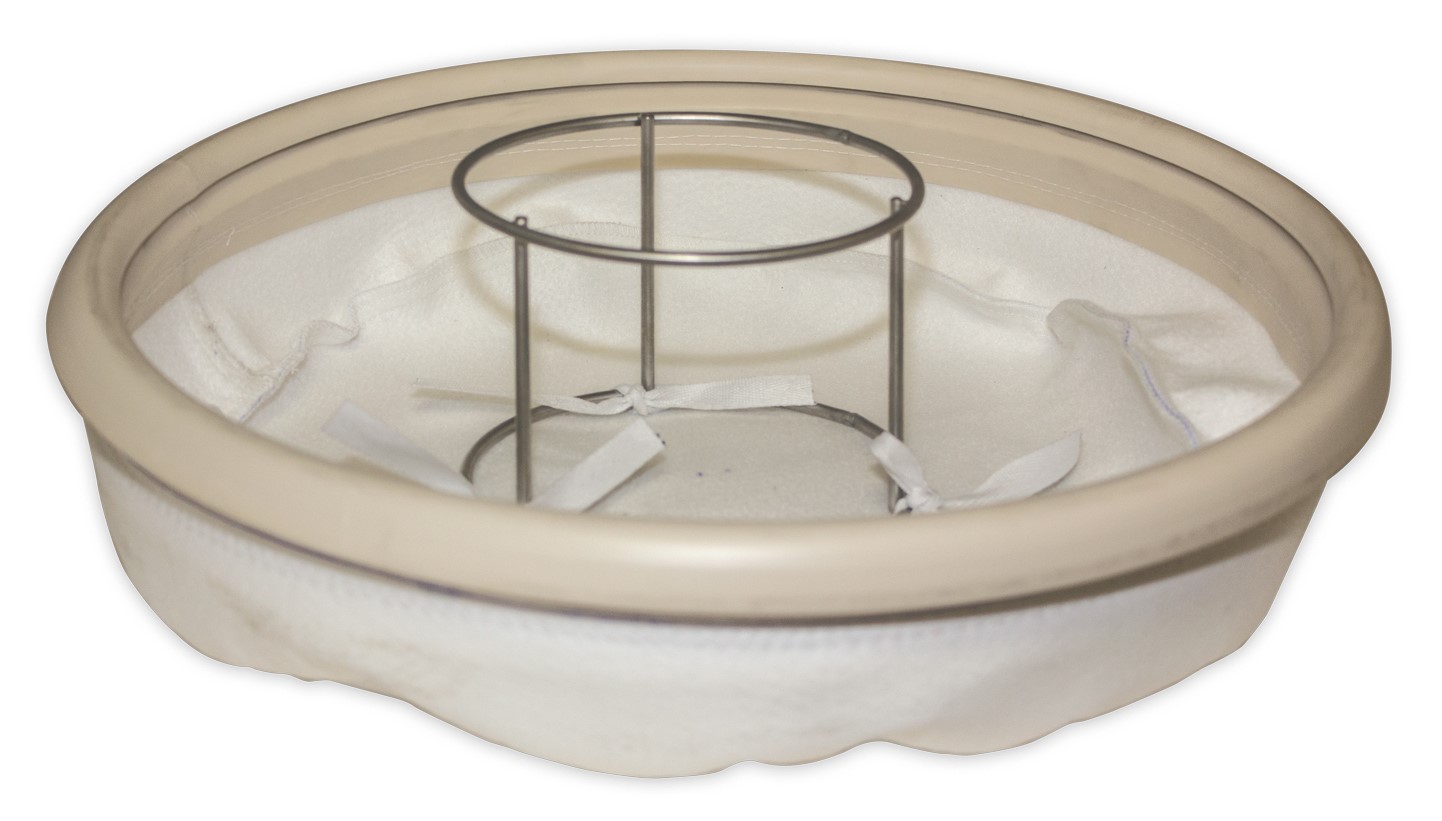

Polyester stoffilter og filterkurv til Tiger-Vac CR-1300D — inkluderet

Stoffilter + kurv

Del nr. 215393 • Inkluderet

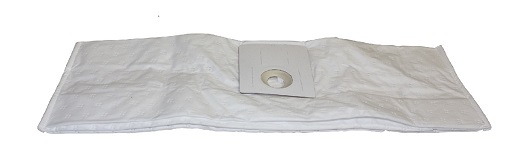

Syntetisk engangsfilterpose til Tiger-Vac CR-1300D, del nr. 218063-5

Engangsfilterpose (5 stk.)

Del nr. 218063-5 • Inkluderet

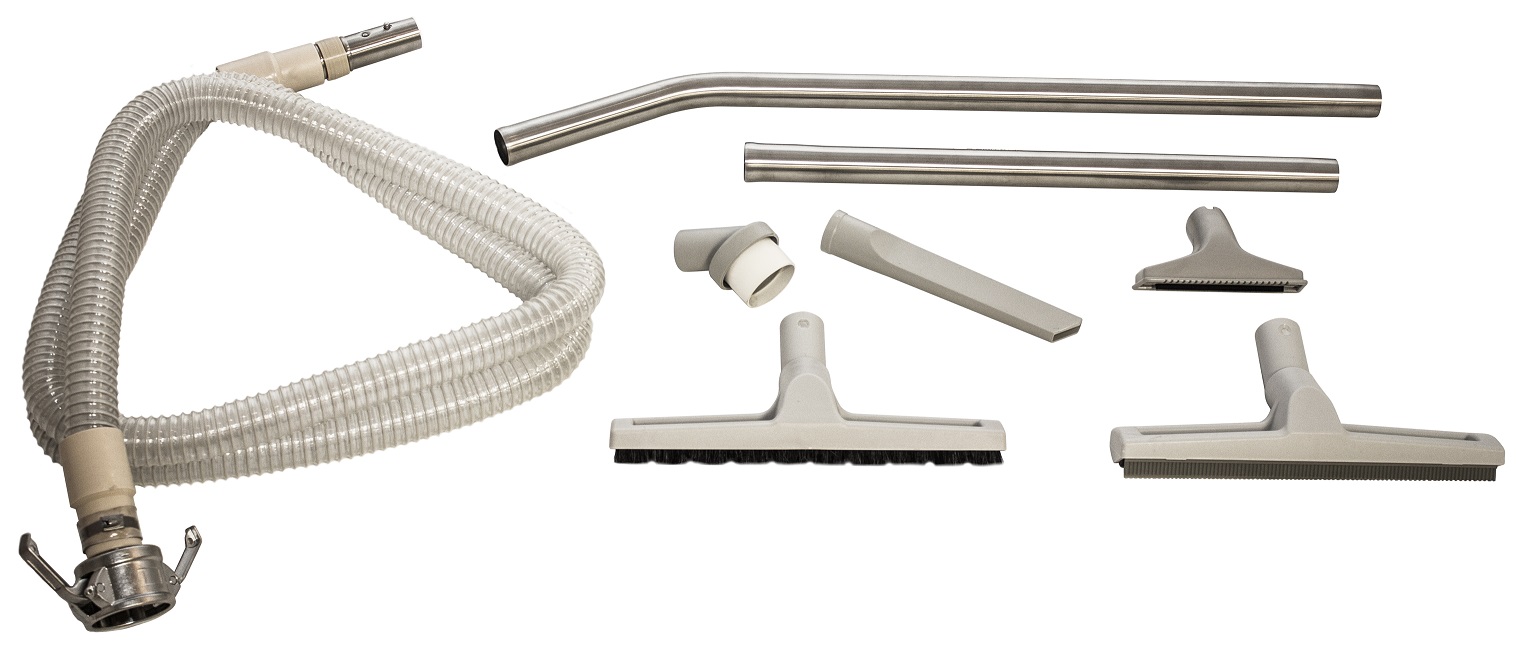

Basistilbehørskit til våd og tør opsamling, Ø32 mm, til Tiger-Vac CR-1300D

Basistilbehørskit — våd/tør

Del nr. 323306WD • Ø32 mm • Tilvalg

ESD-sikkert tilbehørskit #2, Ø32 mm, til Tiger-Vac CR-1300D

Kit #2 — ESD-sikkert tilbehør

Del nr. 323602 • Ø32 mm • Tilvalg

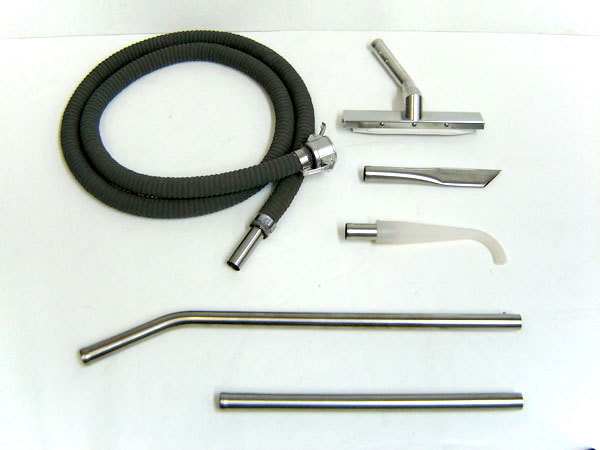

Autoklaverbart tilbehørskit #3, Ø32 mm, til Tiger-Vac CR-1300D, del nr. 323604

Kit #3 — Autoklaverbart tilbehør

Del nr. 323604 • Ø32 mm • Tilvalg

Vælg det rigtige tilbehørskit

Basiskittet (323306WD) dækker rutinemæssig tør- og vådrengøring med klar urethanslange, rustfrit stålrodsør og standard dåseværktøj. Kit #2 (ESD-sikkert) er konstrueret til miljøer med elektrostatiske krav: konduktiv slange, konduktiv plast og konduktive nylonbørster. Kit #3 (autoklaverbart) er det rigtige valg når tilbehøret skal autoklaveres sammen med tanken — slangen er EPDM, rørene er rustfrit stål og dyserne er i fødevaregodkændt silikone.

Spørgsmål og svar

Hvorfor har CR-1300D to ULPA-filtre i stedet for ét?

CR-1300D er udstyret med en bypass-motor. I en bypass-motor strømmer køleluften ad en separat vej uden om filtreringssystemet, så den ikke passerer det primære ULPA-filter. Hvis denne køleluftudblæsning ikke er filtreret, kan den sløre renrumsmiljøet med de partikler, der hvirvles op under rengøring. Tiger-Vac løser dette ved at placere et ULPA U15-filter ved både arbejdsluftudblæsningen og køleluftudblæsningen — begge luftstrømme forlader maskinen med renrumskvalitet.

Hvad indebærer fabriksaerosoltesten, og hvorfor er den vigtig?

Tiger-Vac udfører en aerosol-lækagetest på den komplette sammenbyggede enhed inden den forlader fabrikken. Testen verificerer ikke kun at filtrene opfylder specifikationen — den bekræfter også at pakninger, samlinger og alle komponenter i luftvejen er tætte. Et filter med perfekte effektivitetsværdier er værdiløst hvis der er en lækage omkring filterpakningen. Testdokumentationen kan rekvireres og understøtter valideringsprocessen i GMP-regulerede faciliteter.

Hvad betyder elektropoleret AISI 316 i en farmaceutisk sammenhæng?

AISI 316 er det mest korrosionsresistente af de gangse rustfrie stålkvaliteter — det indeholder molybden, der gør det resistent over for klorider og mange kemikalier brugt i farmaceutisk produktion. Elektropolering er en elektrokemisk proces der fjerner de yderste mikroskopiske lag af metallet og efterlader en glæt, spejlblank overflade fri for mikrorevner. I farmaceutisk sammenhæng er der ingen steder, hvor partikler eller mikroorganismer kan sidde fast, og overfladen kan rengøres effektivt med aggressive desinfektionsmidler. Elektropoleret AISI 316 er standardkravet i GMP Grade A og B-miljøer.

Kan tanken autoklaveres uden at skære hele enheden ad?

Ja. Tanken adskilles fra motorenheden uden værktøj. De hvide nylonhjul er ligeledes autoklaverbare op til 121 °C. Motorenheden og filtrene må ikke autoklaveres — men behøver det heller ikke, da de befinder sig på den rene side af filtrene. Tilbehør som slange og dyser kan autoklaveres separat med Kit #3 (autoklaverbart tilbehør, del nr. 323604).

Hvad er forskellen på CR-1300D og CR-1200D?

Begge er bygget i elektropoleret AISI 316 og er kompatible med ISO-klasse 4. CR-1300D har en bypass-motor og løser renrumskompatibiliteten med to ULPA U15-filtre (et til arbejdsluft, et til køleluft). CR-1200D bruger en thru-flow motor med et enkelt ULPA U15-udblæsningsfilter og et HEPA H14-filter opstrøms. CR-1300D er den større model med 38-liters tank (mod ca. 10 liter i CR-1200D) og vægter 28 kg mod 16 kg. Vælg CR-1300D når højere opsamlingsvolumen er afgørende, eller når din procedure foretrækker bypass-motorteknik.

Hvad fortæller filterbløkningsindikatoren — og hvornår skal posen skiftes?

Filterbløkningsindikatoren aktiveres når modstanden fra opsamlingsposen får luftstrømmen til at falde mærkbart — et tegn på at posen nærmer sig kapacitetsgrænsen på 19 L. I miljøer med potente stoffer (OEB 3) skal opsamlingsposen håndteres med handsker og bortskaffes i henhold til facilitetens procedure for kontamineret affald. Opsamlingsposen (del nr. 218063-5, pakke med 5) er syntetisk.

Er CR-1300D egnet til brug i GMP-regulerede faciliteter?

Ja. CR-1300D er konstrueret specifikt til farmaceutisk produktion og er kompatibel med kravene til rengøringsudstyr i klassificerede områder under GMP. CE-mærkning er baseret på Maskindirektiv 2006/42/EF, Lavspændingsdirektiv 2014/35/EU og EMC-direktiv 2014/30/EU. EU-overensstemmelseseerklæring (udstedt april 2024) og filtertæthedsråpport er tilgængelig som valideringsdokumentation. Det elektropolerede AISI 316 stål, den autoklaverbare tank og den dokumenterede aerosol-lækagetest understøtter alle en GMP-valideringsrapport.

Er Tiger-Vac CR-1300D den rigtige model til jer?

Vi hjælper med at specificere den rigtige støvsuger til jeres ISO-klasse, OEB-niveau og rengøringsprotokol — og sikrer at tilbehøret matcher jeres autoklave- og ESD-krav. Rådgivning er gratis og uforpligtende.
