Clean room — Kompakt model
Tiger-Vac CR-1300WD
New generation renrumssystem til våd- og tøropsamling i elektropoleret AISI 316 rustfrit stål — ISO Klasse 4-kompatibel med to ULPA U15-filtre og autoklaverbar floater.
- Våd- og tøropsamling — autoklaverbar floater (liquid cut-off) i rustfrit stål
- To ULPA U15-filtre (EN 1822 / IEST-RP-CC001) ved arbejdsluft og køleluft
- ISO Klasse 4 (ISO 14644-1 / FED STD 209E Class 10)
- Elektropoleret AISI 316 — tank og hjul autoklaverbare til 121 °C
- 2-trins bypass-motor — 194 m³/h — 2.504 mmH₂O
- Individuel aerosolprøvning inden levering fra fabrik
Renrumssystem til både våd og tør opsamling
Tiger-Vac CR-1300WD er en renrumsstøvsuger til kombination af våd- og tøropsamling, udviklet til farmaceutisk produktion, halvlederindustri og mikroelektronik. Maskinen er opbygget i elektropoleret rustfrit stål AISI 316 og overholder kravene til ISO Klasse 4 renrum som defineret i ISO 14644-1. Det indbyggede floaterkitsystem i rustfrit stål lukker automatisk af for opsugede væsker, inden de når motorerne, hvilket giver pålidelig drift under begge opsamlingsformer. To ULPA U15-filtre placeret ved henholdsvis arbejdsluft- og køleluftudblæsningen sikrer, at al udluft holder renrumskvalitet, og støvsugeren aerosolafprøves individuelt inden levering fra fabrikken.
Floaterkittet — hjertet i vådopsamlingen
Floateren er fremstillet i rustfrit stål og fungerer som en mekanisk spjld: når væskestanden i opsamlingsbeholderen når et bestemt niveau, stiger flyderen og lukker sugeindløbet, inden væsken kan nå frem til filterhuset og motorerne. Floateren er aftagelig for nem montering og rengøring, og den kan autoklaveres op til 121 °C på linje med resten af maskinen. Opsugede væsker samles direkte i opsamlingsbeholderen på 38 liter, og der medfølger et afskøjringsmiddel (defoaming liquid) til håndtering af skumdannende væsker.
Filtreringssystem
CR-1300WD er udstyret med et filtreringssystem i flere trin. Ved tøropsamling passerer det opsugede materiale først igennem en syntetisk engangsfilterpose (19 liter, Klasse M, IEC 60335-2-69) og dernest et polyesterstoffilter med buret, inden luften forlader motoroprummet. De to downstream ULPA U15-filtre filtrerer herefter både arbejdsluften og køleluften fra den 2-trins bypass-motor, så al udluft — uanset hvilken vej den går — renses til ULPA-standard med en effektivitet på 99,999 % ved 0,12 µm og 99,9995 % ved 0,18 µm (MPPS, IEST-RP-CC001). En filterblokkeringsindikator signalerer, når opsamlingsposen er fuld.
Ved vådopsamling er engangsfilterpose og stoffilter fjernet fra strømgangen, og floateren overtager beskyttelsen af filterhus og motor. De to ULPA-filtre er fortsat aktive i udblæsningen.
Materiale og overfladebehandling
Hele støvsugeren — filterhus, opsamlingsbeholder, bæreste og hjul — er fremstillet i rustfrit stål AISI 316 med elektropoleret overflade. Elektropolering fjerner overfladekontaminering og mikroruheder, der ellers kan tilbageholde partikelforurening, og skaber en jævn, let rengørlig overflade. Opsamlingsbeholderen og de hvide nylonhjul kan autoklaveres op til 121 °C. Statisk ledende grå hjul (ikke-autoklaverbare) kan leveres på forespørgsel. Statisk modstand er målt til under 10 Ω.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| Opsamlingstype | Våd og tør (kombination) |
| Effekt | 1.200 W / 1,2 kW |
| Spænding | 240 V, 50 Hz, enkeltfase |
| Strømforbrug | 5 A |
| Luftgennemstrømning | 194 m³/h |
| Undertryk | 2.504 mmH₂O |
| Støjniveau | 65/75 dB(A) |
| Motortype | 2-trins bypass |
| Sugeindløb | Ø38 mm |
| Opsamlingsbeholder | 38 L — rustfrit stål AISI 316 |
| Engangsfilterpose (tør) | 19 L — syntetisk (Klasse M, IEC 60335-2-69) |
| Væsketankkapacitet | 38 L |
| Floater (liquid cut-off) | Rustfrit stål, autoklaverbar, aftagelig (del 212710) |
| Filterklasse (udblæsning) | ULPA U15 (EN 1822 / IEST-RP-CC001) |
| Filtereffektivitet | 99,999 % ved 0,12 µm — 99,9995 % ved 0,18 µm |
| Renrumsklasse | ISO Klasse 4 (ISO 14644-1) |
| Overflade | Elektropoleret |
| Statisk modstand | < 10 Ω |
| Autoklaverbar | Tank + hjul + floater op til 121 °C |
| Hjultype | 4-hjulet stativ (hvide nylonhjul) |
| Dimensioner (H×B×L) | 80 × 53 × 61 cm |
| Vægt (uden tilbehør) | 28 kg |
| Kabellængde | 10,6 m |
| ULPA-filteroverflade | 20.253 cm² |
| Stoffilteroverflade | 3.480 cm² |
Filtre og tilbehør
CR-1300WD leveres med tre medfølgende filtre samt en autoklaverbar floater-samling og afskøjringsmiddel. Tre valgfrie værktøjsskit er tilgængelige til Ø32 mm (1,25″).
2 × Downstream ULPA U15-filtre
Del nr. 219372 • Inkluderet
Stoffilter + kurv
Del nr. 215393A + 218390 • Inkluderet
Engangsfilterpose (5 stk.)
Del nr. 218063-5 • Inkluderet

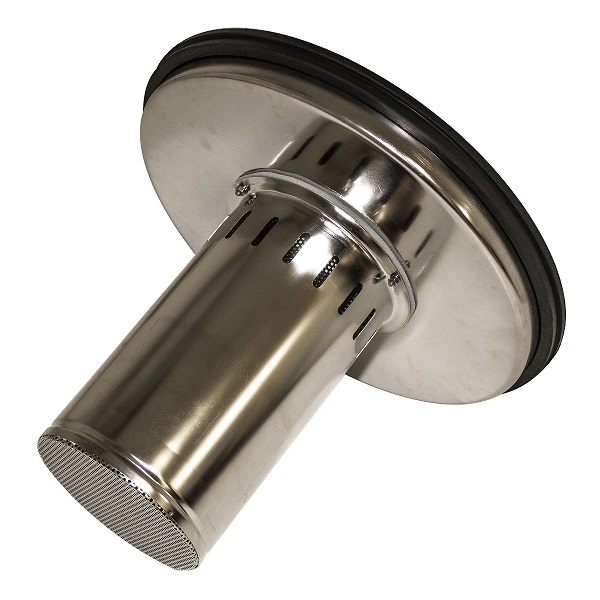

Autoklaverbar floater-samling
Del nr. 212710 • Inkluderet
Kit #1 — Våd-/tør basiskit
Del nr. 323306WD • Ø32 mm • Tilvalg
Kit #2 — ESD-sikkert tilbehør
Del nr. 323602 • Ø32 mm • Tilvalg
Kit #3 — Autoklaverbart tilbehør
Del nr. 323604 • Ø32 mm • Tilvalg
Ofte stillede spørgsmål
-
CR-1300D er en ren tørsuger, mens CR-1300WD er udstyret med et indvendigt floaterkit i rustfrit stål, der gør det muligt at opsamle væsker og vådt materiale såvel som tørst støv. Floateren lukker automatisk sugeindløbet, når væskestanden når et kritisk niveau, så motor og filtre beskyttes. Begge modeller bruger 2-trins bypass-motor og to ULPA U15-filtre. CR-1300D har desuden mulighed for brushless motor (BLSD), hvilket ikke er tilgængeligt på WD-versionen.
-
CR-1300WD er konstrueret til opsamling af vandbaserede væsker og spild i farmaceutiske og industrielle renrum. Til væsker, der kan skumme, medfølger et afskøjringsmiddel (defoaming liquid). Maskinen er ikke beregnet til brug med brændbare væsker, opsløsningsmidler eller ætsende stoffer uden forudgående rådgivning.
-
Ja. Floateren (liquid cut-off-samlingen, del 212710) er fremstillet i rustfrit stål og kan autoklaveres op til 121 °C. Den er aftagelig, så den nemt kan demonteres, rensøres og autoklaveres uafhængigt af resten af maskinen. Opsamlingsbeholderen og de hvide nylonhjul kan ligeledes autoklaveres til 121 °C.
-
De to ULPA U15-filtre i udblæsningen er aktive under både tør og våd opsamling. Det er floateren, der beskytter filterhuset og motorerne mod væsken ved at blokere sugeindløbet, når beholderen er fuld. ULPA-filtrene filtrerer altid den luft, der forlader maskinen.
-
Ja. CR-1300WD er dokumenteret kompatibel med ISO Klasse 4 som defineret i ISO 14644-1 (svarende til Class 10 i FED STD 209E). Kompatibiliteten er betinget af den korrekte filteropbygning med bypass-motor og de to downstream ULPA U15-filtre, der sikrer, at hverken arbejdsluften eller køleluften er kontaminerende over for renrumsatmosfaeren.
-
Hvert CR-1300WD-sæt gennemgår en individuel aerosollækkagetest på fabrikken, før det forlader produktionslinjen. Testen dokumenterer, at der ikke er lækager i filterhuset eller rundt om ULPA-filtrene, og at maskinens samlede filtreringssystem leverer den specificerede rensningseffektivitet. Testen er relevant som dokumentation i forbindelse med GMP-validering.
-
Til farmaceutisk renrum anbefales typisk Kit #3 (323604) med autoklaverbar EPDM-slange, mundstøkker og gulvværktøj i rustfrit stål. Kit #2 (323602) er relevant, hvor ESD-sikkerhed er påkrævet. Standard Kit #1 (323306WD) dækker almen våd-/tørhåndtering uden autoklaverkrav.
