Tiger-Vac CWR-10 EX (CV)

Forseglet engangsbeholder i rustfrit stål AISI 430 med dobbelt ULPA U15-filtrering, ATEX II 3D-certificering og EMI/RFI-afskærmning — udviklet til sikker opsamling af ekstremt potente forbindelser i pharma og renrum.

Forseglet engangsbeholder i AISI 430 — 12, 20 eller 40 L — bortskaffes hel uden kontakt med indholdet
5-trins filtrering med dobbelt ULPA U15 — ét for arbejdsluft, ét for køleluft
ATEX II 3D — Zone 22 — 1. parts certificeret (EN 17348:2022)
ISO Klasse 4 (ISO 14644-1) — OEB 4–5
EMI/RFI-afskærmet og ESD-sikker — til elektronikfølsomme produktionsmiljøer
Filterblokkeringsindikator og inkluderet sugeslange i statisk dissiperende materiale

Kontakt os Datablad (PDF)

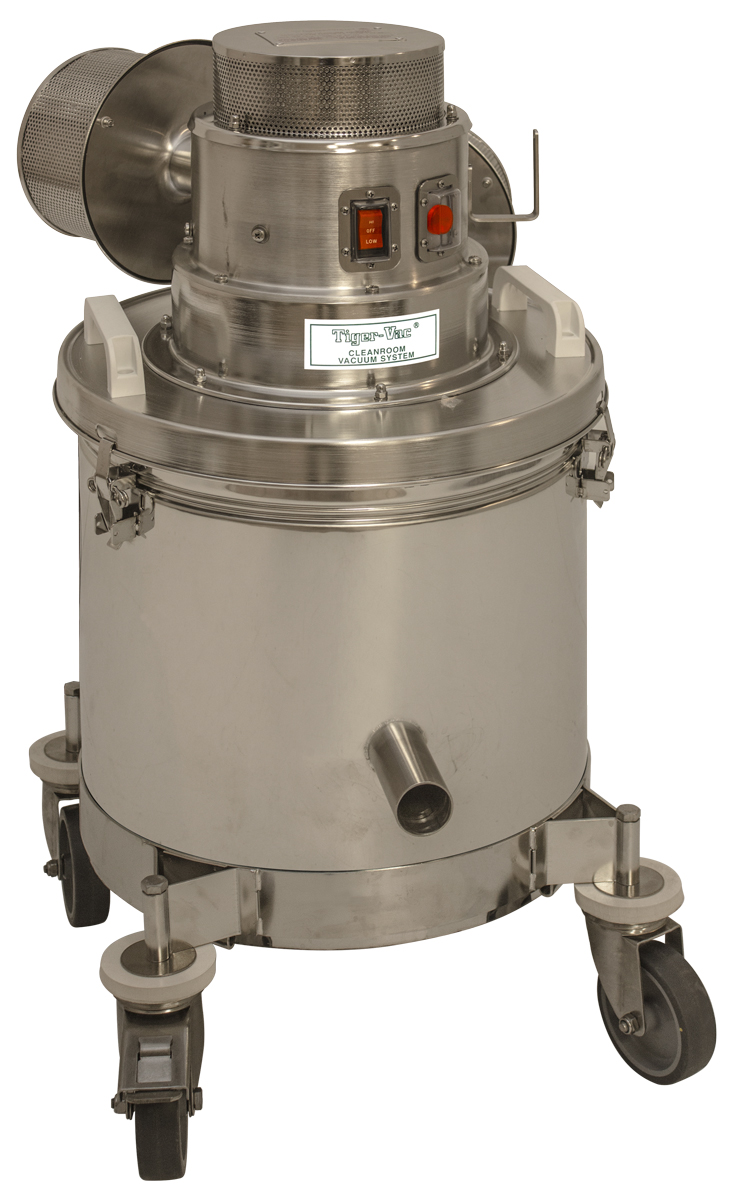

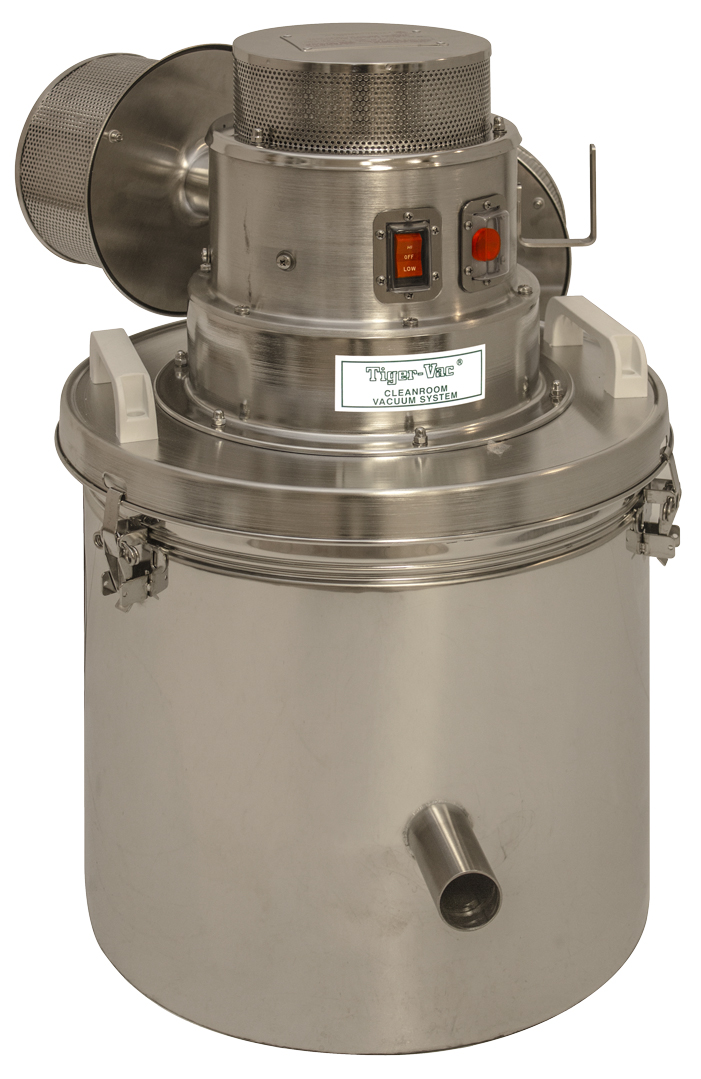

Tiger-Vac CWR-10 EX (CV) — to modeller med forseglet engangsbeholder

ATEX II 3D — EN 17348:2022

ULPA U15 — EN 1822 / IEST-RP-CC001

ISO Klasse 4 (ISO 14644-1)

OEB 4–5

EMI/RFI-afskærmet • ESD-sikker

Et containment-system uden sidestykke i pharma

CWR-10 EX (CV) er Tiger-Vacs svar på en af farmaceutisk produktions mest grundlæggende udfordringer: hvordan opsamler man ekstremt potente forbindelser uden nogensinde at komme i direkte kontakt med det opsugede materiale? Løsningen er et lukket containment-system, hvor selve opsamlingsbeholderen — en engangsbeholder af rustfrit stål AISI 430 — bortskaffes hel, når den er fuld. Der skiftes ikke pose, og der udbyttes ikke filter. Beholderen tømmes ikke. Den smides væk i sin helhed.

Det betyder, at operatøren på intet tidspunkt i processen berører det opsugede materiale — hverken under drift, ved udskiftning eller ved bortskaffelse. Det er ikke blot en proceduremæssig fordel. Det er en fundamental designbeslutning, der gør CWR-10 EX (CV) til et af de mest effektive containment-redskaber i pharmasektoren til OEB 4–5-forbindelser.

Containment-systemet — sådan fungerer det

Luftstrømsdiagram for CWR-10 EX CV containment-system

Fra sugning til bortskaffelse uden kontakt

Luftstrømmen går ind i den forseglede engangsbeholder, hvor materialet opsamles. Herefter passerer luften gennem et dobbelt stoffilter og videre til to separate ULPA U15-filtre — ét for arbejdsluften og ét for køleluften.

Det afgørende er, at materialet aldrig forlader beholderen. Når beholderen er fuld, lukkes den og bortskaffes hel.

Støvsuger tilsluttes. Engangsbeholder monteres i maskinen.

Materiale opsamles direkte i den forseglede engangsbeholder.

Filterblokkeringsindikator lyser, når beholderen nærmer sig kapacitet.

Beholderen fjernes og bortskaffes hel — ingen poseskift, ingen eksponering.

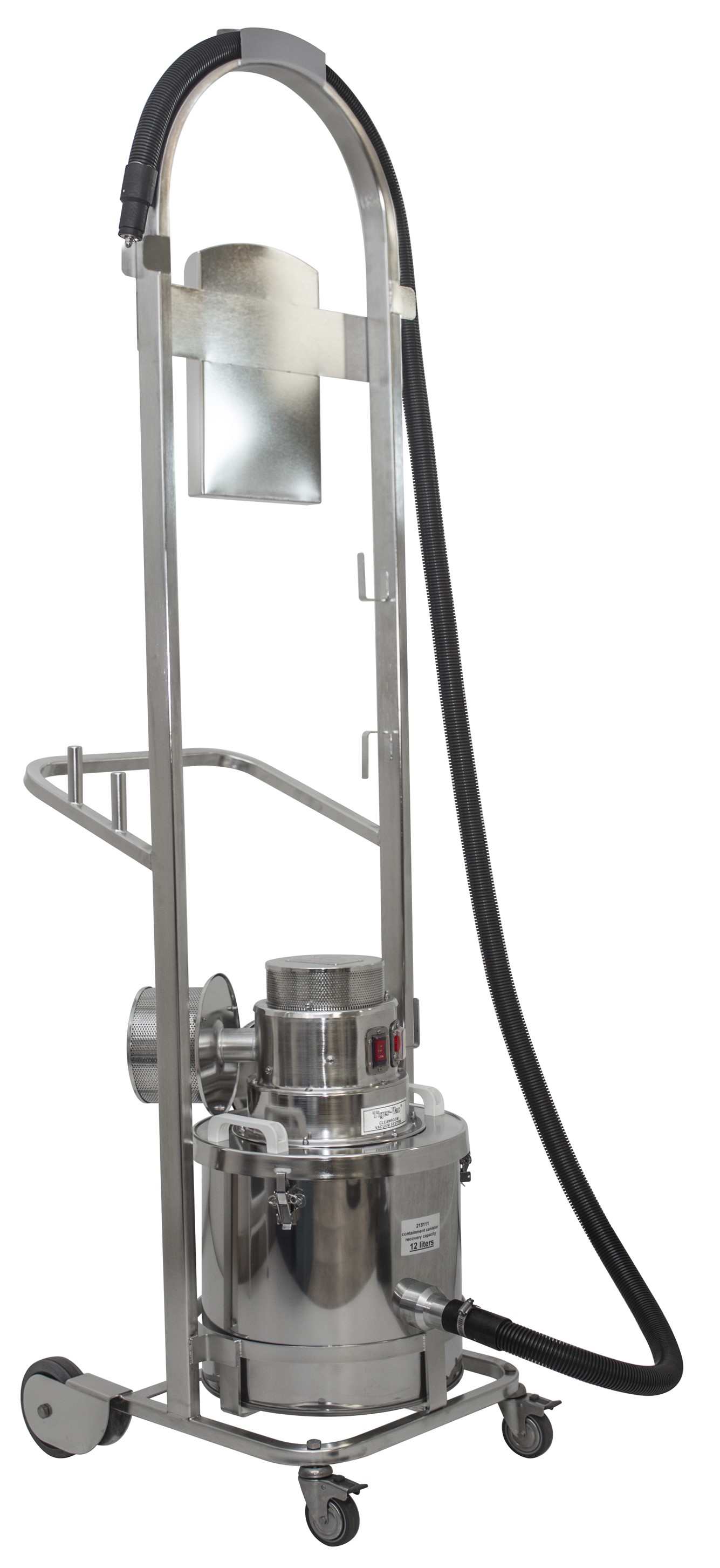

Valgfrit slangestativ #216932A til CWR-10 EX CV

Valgfrit slangestativ #216932A — kontaminationsfri slangeopbevaring

Elektropoleret AISI 304-stativ med slangeholderforkængelse. Udviklet til Novartis. I pharmaproduktion er gulvet den mest kontaminerede flade — stativet sikrer at sugeslangen aldrig berører gulvet og introducerer partikler til produktet ved næste anvendelse.

Tekniske specifikationer

Parameter	Værdi
Motortype	Bypass (Ametek® long life)
Effekt	1050 W (1 kW)
Spænding	240 V, 50 Hz, enfaset
Strømforbrug	5 A
Luftgennemstrømning	189 m³/h
Vakuumtryk	2.180 mm H₂O
Lydniveau	75 dB(A)
Sugeindløb	Ø38 mm
Kabellængde	10 m
Mål (B×L)	46×76 cm
Kabinettæthed	IP6X
ATEX-mærkning	II 3D — Ex h tc IIIB T200°C Dc IP6X
ATEX zone	Zone 22 (støv, udvendig)
Certificering	1. parts (EN 17348:2022), ATEX-direktiv 2014/34/EU, EMC-direktiv 2014/30/EU
Driftstemperatur	−5°C til +37°C
Filtrering	5 trin: stoffilter ×2 + ULPA U15 (arbejdsluft) + ULPA U15 (køleluft)
Filterklasse EU	Klasse H (EN 60335-2-69)
Filterklasse USA	ULPA U15 (EN 1822 / IEST-RP-CC001)
Opsamlingssystem	Forseglet engangsbeholder, AISI 430, 12 / 20 / 40 L
Renrum-kompatibilitet	ISO Klasse 4 (ISO 14644-1)
OEB-egnethed	OEB 4–5
Materiale — filterhus	Rustfrit stål AISI 430, elektropoleret
Materiale — engangsbeholder	AISI 430 (40L) / AISI 304 (12L og 20L)
EMI/RFI	Afskærmet
ESD	Sikker (alle tilbehør i statisk dissiperende materiale)
Filterindikator	Filterblokkeringsindikator (LED)
Opsamlingstype	Kun tør

Modeller og varenumre

Model	Varenr.	Beholder	Mål (B×L)	Luftstrøm	Undertryk
CWR-10 EX (CV) 12L	110542B	12 L	46×76 cm	189 m³/h	2.180 mm H₂O
CWR-10 EX (CV) 20L	110543B	20 L	46×76 cm	189 m³/h	2.180 mm H₂O
CWR-10 EX (CV) 40L	110544B	40 L	46×76 cm	189 m³/h	2.180 mm H₂O

Valgfrit tilbehør

Slangestativ i SS 304 (art. 216932A)	Elektropoleret AISI 304-stativ med slangeholderforkængelse. Udviklet til Novartis. Sikrer kontaminationsfri slangeopbevaring.
4-hjulsstativ i SS 316 (art. 211688C)	Elektropoleret AISI 316, grå konduktive hjul.
Kort sugeslange (art. 323427-5)	Statisk konduktiv crushproof, Ø32 mm × 1,5 m.

Produktbilleder

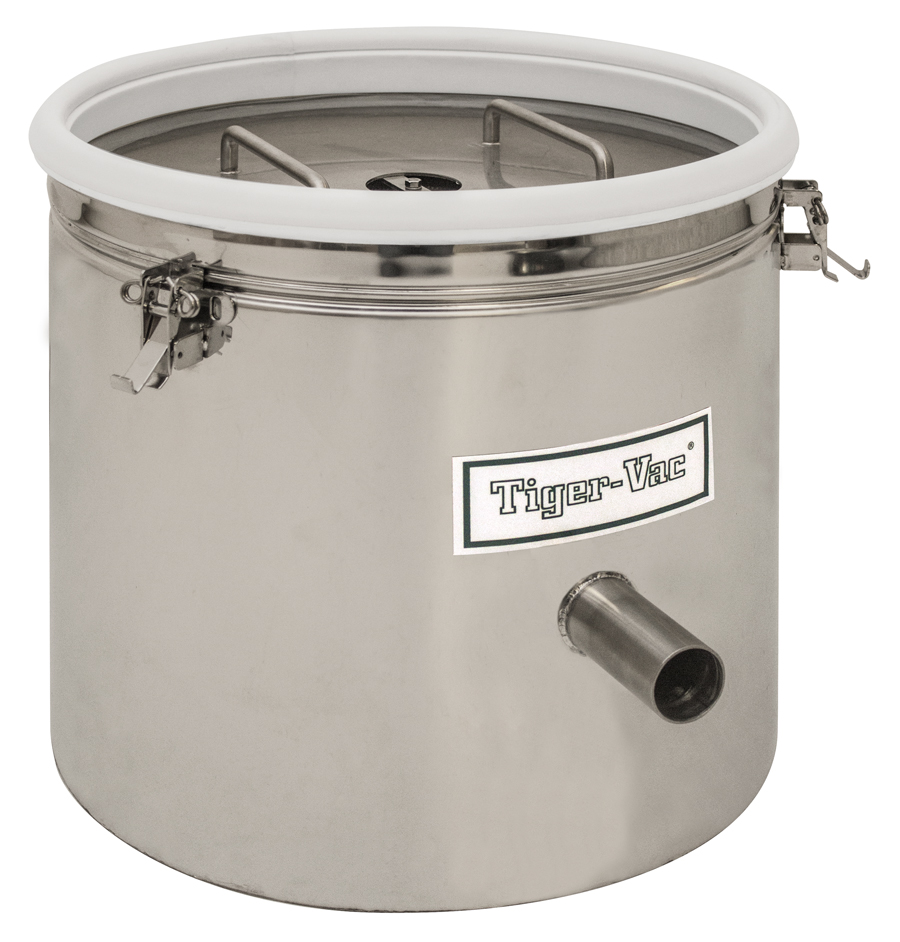

Forseglet engangsbeholder i SS 304 — 12L, 20L og 40L — Forseglet engangsbeholder — 12L, 20L og 40L

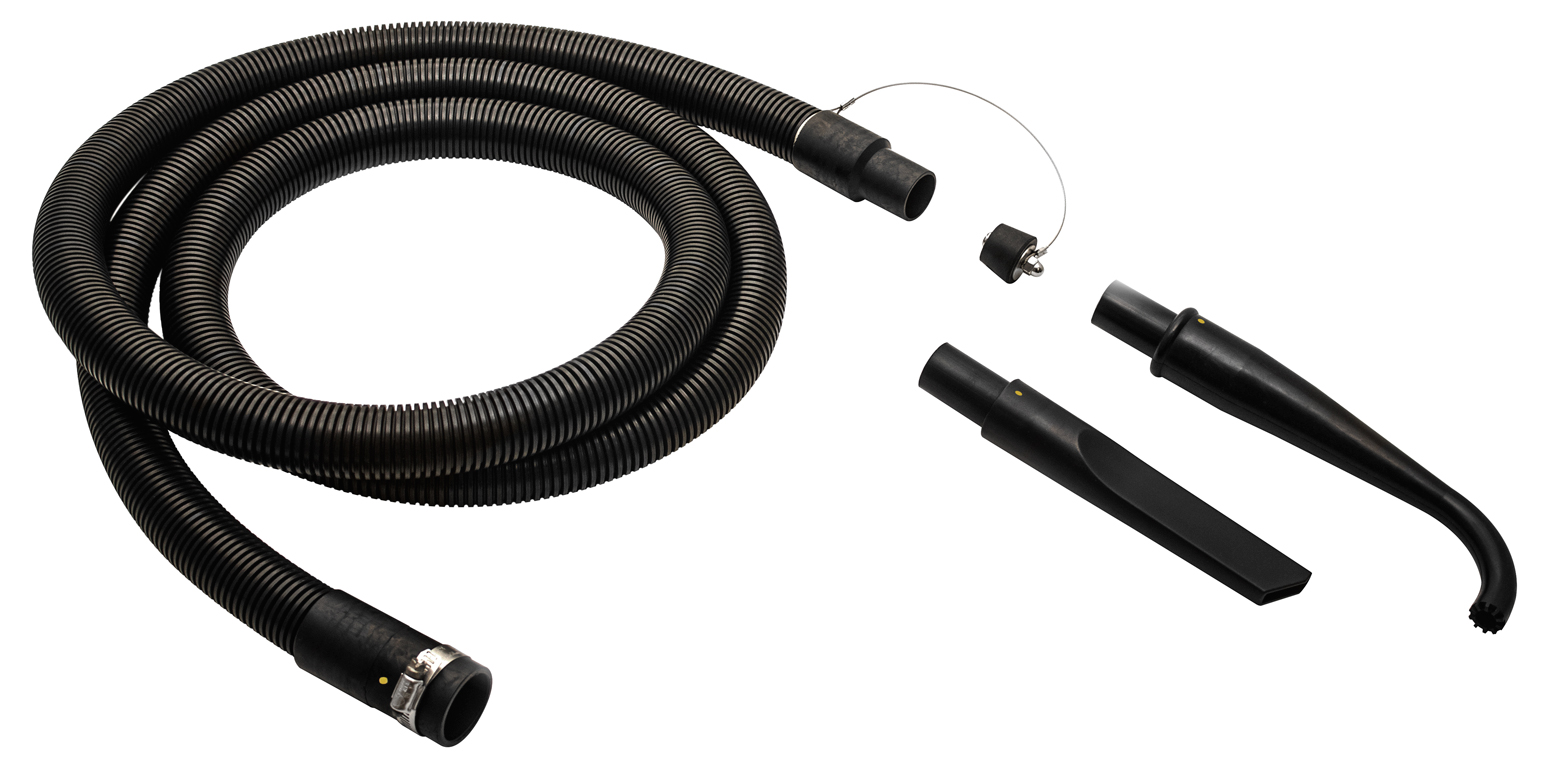

Inkluderet sugeslange og tilbehør i statisk konduktive materialer — Inkluderet sugeslange og tilbehør i SD-materialer

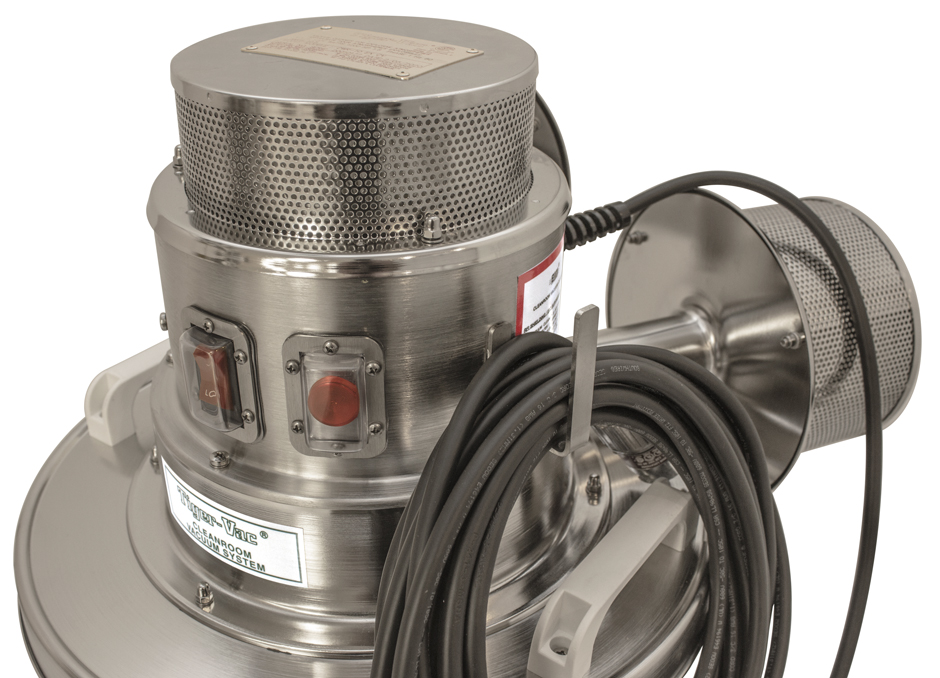

Kabelholderhæge på siden af motortop — Kabelholderhæge inkluderet på motortop

Valgfrit slangestativ #216932A i rustfrit stål — Valgfrit slangestativ #216932A, SS 304

ATEX II 3D — Zone 22

Certificering 1. parts (EN 17348:2022)

Filtrering 5 trin — dobbelt ULPA U15

Renrum ISO Klasse 4

OEB OEB 4–5

Beholder 12 / 20 / 40 L — engangs

Effekt 1050 W / 240 V

Luftflow 189 m³/h

Undertryk 2.180 mm H₂O

Støj 75 dB(A)

EMI/RFI Afskærmet

Type Kun tør

Spørg en ekspert Download datablad

Spørgsmål og svar

Hvad gør containment-systemet så fundamentalt anderledes end en almindelig HEPA-støvsuger?

En konventionel støvsuger — selv med HEPA H14 — kræver, at operatøren åbner maskinen og tømmer eller udskifter posen. Det er præcis det øjeblik, der er forbundet med den højeste eksponeringsrisiko. CWR-10 EX (CV) eliminerer dette trin fuldstændigt: beholderen bortskaffes hel, og operatøren berører aldrig det indhold, der er blevet opsuget.

Hvorfor er der to ULPA U15-filtre?

Bypass-motorkonstruktionen adskiller luftstrømmen i to separate kredsløb: ét for den luft, der bærer det opsugede materiale (arbejdsluften), og ét for den luft, der køler motoren (køleluften). Begge strømme kan potentielt bære spor af det opsugede stof. Derfor er begge filtreret med ULPA U15 — ingen er overladt til chance.

Hvad dækker ATEX II 3D-certificeringen præcist?

ATEX II 3D (Kategori 3D) dækker brug i Zone 22-områder, dvs. områder, hvor brændbart støv kan forekomme lejlighedsvist under normale driftsforhold. Mærkningen Ex h tc IIIB T200°C Dc IP6X specificerer, at maskinen er tæt mod støvindtrængning (IP6X), og at overfladetemperaturen ikke overstiger 200°C. Certificeringen er foretaget af Tiger-Vac som 1. parts-certificering i henhold til EN 17348:2022, harmoniseret med ATEX-direktivet 2014/34/EU.

Kan maskinen bruges i et ISO Klasse 4-renrum?

Ja. Designet er kompatibelt med ISO Klasse 4 (ISO 14644-1). Det forudsætter, at maskinen rengøres i overensstemmelse med facilitetens SOP for rengøringsudstyr, og at engangsbeholderen udskiftes inden for dens kapacitet, således at filtreringssystemet forbliver funktionelt.

Hvilken beholderstørrelse skal jeg vælge?

Det afhænger af produktionsmaterialets densitet og det forventede spild pr. arbejdsgang. 12 L er velegnet til korte opsamlingsopgaver eller præparater med høj densitet. 20 L er det mest anvendte til daglig brug i pilotproduktion. 40 L er relevant, når der skal opsamles større mængder fint pulver over en længere session uden at skifte beholder. Vi hjælper gerne med at vurdere, hvilken model der passer til jeres proces.

Hvorfor må sugeslangen ikke ligge på gulvet i et kontrolleret miljø?

I pharmaproduktion og renrum er gulvet potentielt den mest kontaminerede flade i rummet. En sugeslange, der har været i kontakt med gulvet, kan genintroducere partikler og mikrobiologisk materiale på produktet eller i miljøet. Det valgfrie slangestativ (art. #216932A) eliminerer dette problem ved at gøre den korrekte opbevaring til standarden — ikke undtagelsen.

Hvad betyder EMI/RFI-afskærmning i praksis for en støvsuger?

Moderne pharmaproduktionsmiljøer indeholder et stigende antal elektroniske målesystemer, inline-sensorer og præcisionsinstrumenter, der er følsomme over for elektromagnetisk støj. En støvsugers bypass-motor kan generere EMI/RFI-emission, der forstyrrer måleudstyret. CWR-10 EX (CV)s afskærmning sikrer, at maskinen ikke indfører uacceptabel elektrisk støj i miljøet.

Er CWR-10 EX (CV) den rigtige løsning til jer?

Vi hjælper jer med at vurdere, om maskinen passer til jeres specifikke OEB-klassificering, beholderstørrelse og ATEX-zonekrav. Kontakt os for en uforpligtende faglig snak.
