ATEX • II 1/2 GD • HEPA H14 + AKTIV KUL

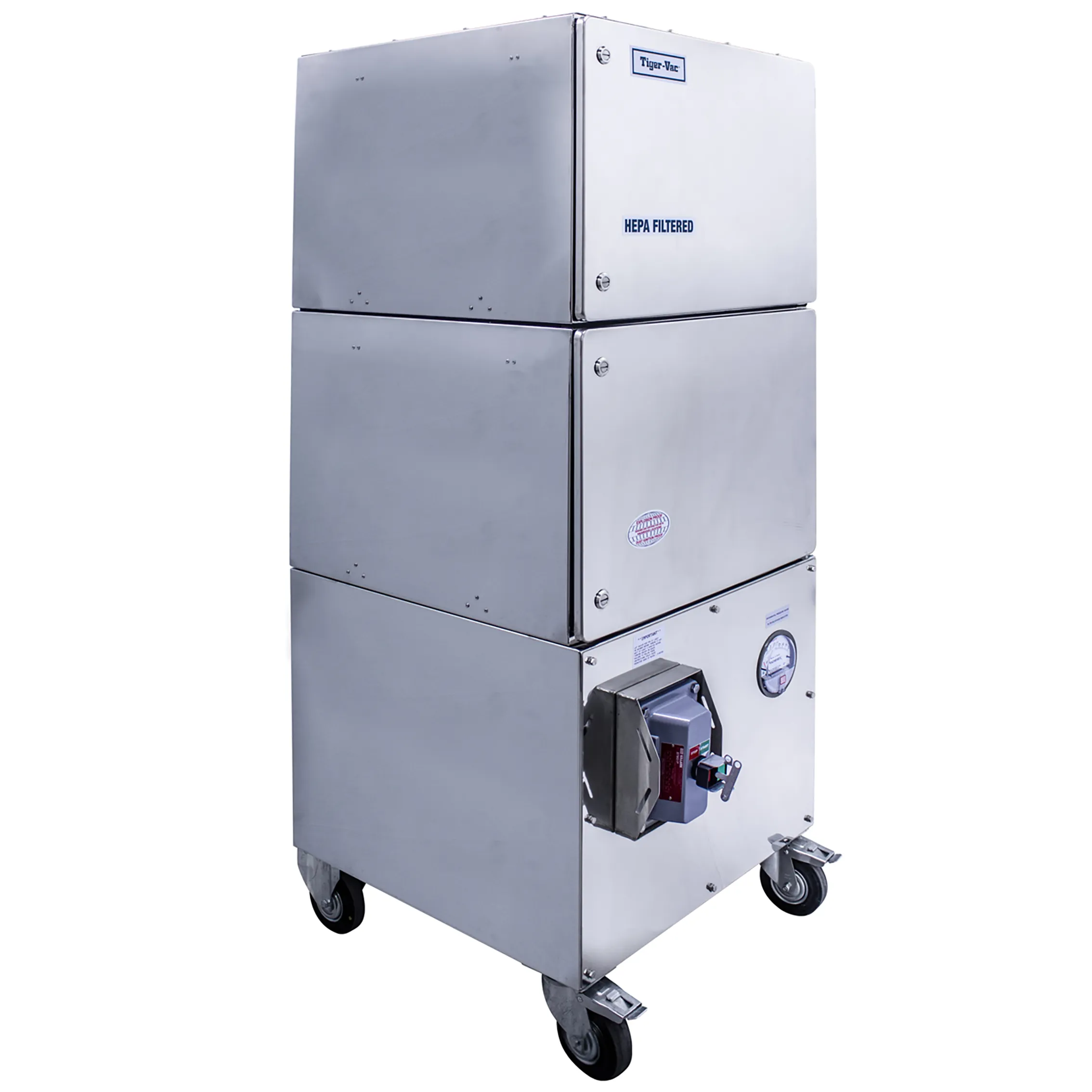

CD-595 EX HEPA VOC
ATEX-certificeret rustfri røg- og VOC-udsuger med 3-trins filtrering: gnistfanger, HEPA H14 og 12 patroner med aktivt kul – til sikker opsamling af røg, dampe og organiske gasser i eksplosive zoner (Zone 1/21).
- 3-trins filtrering: gnistfanger + HEPA H14 + aktivt kul
- Adsorberer VOC'er, dampe og lugt – ikke kun partikler
- ATEX II 1/2 GD – Zone 1 og Zone 21
- Rustfrit stæl type 304, IP65
Om CD-595 EX HEPA VOC
CD-595 EX HEPA VOC er en transportabel, ATEX-certificeret udsuger i rustfrit stæl, bygget til miljøer hvor der både er eksplosionsfare og brug for at fjerne organiske dampe. Det er ikke en almindelig støvsuger: luften føres gennem tre filtertrin – først en metalmesh-gnistfanger, dernæst et V-bank HEPA H14-filter der tilbageholder partikler ned til 0,3 mikrometer, og til sidst tolv patroner med aktivt kul, der adsorberer røg, VOC'er og lugt. Netop kul-trinnet adskiller den fra resten af CD-serien og gør den relevant der, hvor procesdampe og opløsningsmiddel-uddunstninger skal fanges i en klassificeret zone.
Maskinen er certificeret efter ATEX-direktivet (LCIE 03 ATEX 6295 X, II 1/2 GD) og IECEx (LCI 10.0040X) til brug i gaszone 1 og støvzone 21, med eksplosionssikker TEFC-motor i enten 2,2 kW (400V) eller 1,5 kW (230V). Kabinettet er i rustfrit stæl type 304 med IP65, fire ledende hjul (to med bremse) og lavt tyngdepunkt, så den står stabilt under flytning. En differenstryk-måler er medfølgende, så operatøren løbende kan aflæse filterbelastningen.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| ATEX-certificering | LCIE 03 ATEX 6295 X, IECEx LCI 10.0040X |
| Mærkning | CE 0081, II 1/2 GD |
| Eksternt klassifikation | Ex db h IIB T4 Gb + Ex h tb IIIC T135°C Db IP65 |
| Internt klassifikation | Ex h IIC T6 Ga + Ex h IIIC T50°C Da |
| Gaszoner | Zone 1, Zone 2 (Zone 0 internt) |
| Støvzoner | Zone 21, Zone 22 (Zone 20 internt) |
| Omgivelsestemperatur | -5°C til +37°C (tør opsamling) |
| Filtrering | 3 trin: gnistfanger + V-bank HEPA H14 + 12 patroner aktivt kul |
| HEPA H14 | 99,99% ved 0,3 µm (medfølgende) |
| Motortype – 400V | 2,2 kW TEFC, 400V 3-fase, 4,8 A |
| Motortype – 230V | 1,5 kW TEFC, 230V enkelfase, 12,3 A |
| Luftkapacitet | 1000 m³/h |
| Lydniveau | 72 dB(A) (EN ISO 11203) |
| Indlæg-diameter | Ø150 mm (6") |
| Containment | 0,5 gal / 1,9 L (HEPA-opsamling) |
| Konstruktion | Rustfrit stæl type 304 |
| Dimensioner (L×B×H) | ca. 69 × 66 × 165 cm |
| Vægt | Oplyses ved forespørgsel |
| Kabel | 10 m |
| IP-klasse | IP65 |
Tilbehør

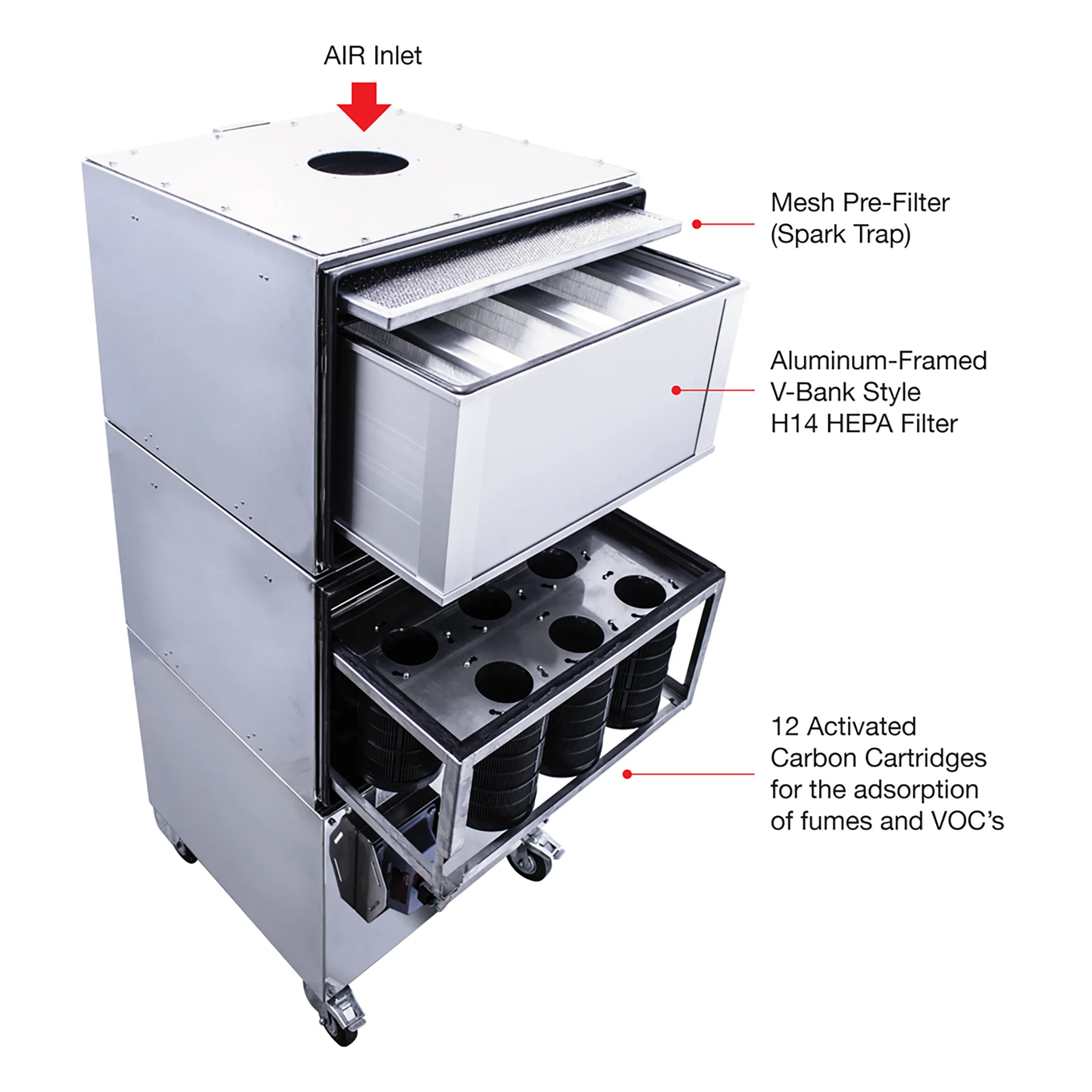

3-trins filtreringssystem

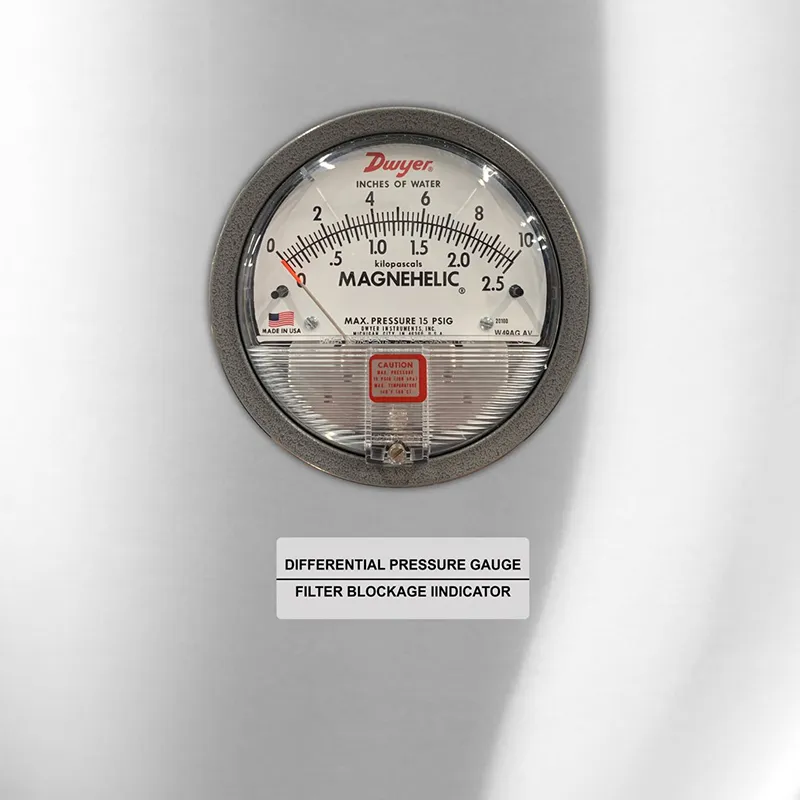

Differenstryk-måler (medfølgende)

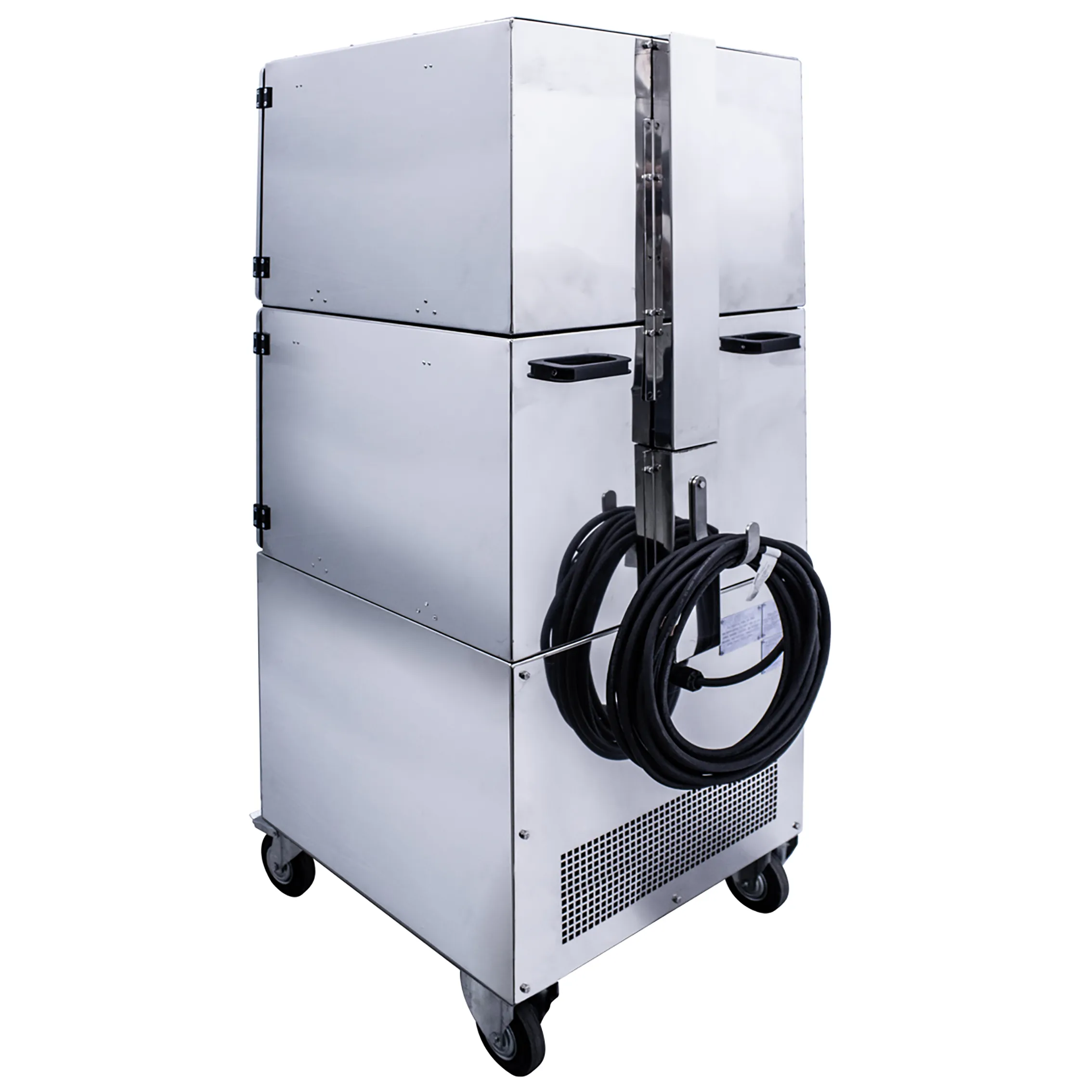

Set bagfra
Tilvalg
- Punktudsugningsarm — Ø160 mm i rustfrit stæl, rækkevidde 2 m eller 3 m
- Monteringsplade med flange — til fast tilslutning af slange eller udsugningsarm
- Slanger — 6" termoplast-gummi med stålspiral eller FLX-THANE klar urethan (FDA, slidstærk)
- Group E-version — motor og afbryder til sikker opsamling af metalstøv
Spørgsmål og svar
De tolv patroner med aktivt kul adsorberer organiske dampe, VOC'er, røg og lugt – altså de gasformige stoffer, som et HEPA-filter ikke fanger. HEPA H14-filteret tilbageholder partikler ned til 0,3 mikrometer, mens kul-trinnet tager sig af det, der er fordampet. Det er kombinationen, der gør maskinen velegnet, hvor der både er partikler og opløsningsmiddel-uddunstninger i luften.
Mærkningen er II 1/2 GD. Det betyder, at maskinen eksternt må anvendes i gaszone 1 og 2 samt støvzone 21 og 22, mens dens indre (tank) er klassificeret til den strengere zone 0 (gas) og zone 20 (støv). Certificeringen dokumenteres af LCIE 03 ATEX 6295 X (2014/34/EU, bemyndiget organ 0081) og IECEx LCI 10.0040X.
De deler samme motorplatform og samme ATEX-certificering, men er bygget til forskellige opgaver. CD-600 EX er en støvopsamler med selvrensende patronfilter og 10-liters trækbakke. CD-595 EX HEPA VOC er derimod en røg- og VOC-udsuger: den har gnistfanger, HEPA H14 og tolv kul-patroner og er optimeret til at fjerne dampe og gasser frem for at samle store mængder bulkstøv.
Nej. CD-595 EX HEPA VOC har ikke trykluft-baseret selvrensning. Filtertrinnene – gnistfanger, HEPA H14 og kul-patroner – er nemt tilgængelige og udskiftes efter behov. Den medfølgende differenstryk-måler viser, hvornår et filter er ved at være mættet.
H14 er en filterklasse efter EN 1822, som anvendes i farmaceutiske og rene miljøer. Tiger-Vac angiver filteret til 99,99% effektivitet ved 0,3 mikrometer. Filteret er aerosoltestet, før maskinen forlader fabrikken, og er medfølgende som standard.
TEFC (Totally Enclosed Fan Cooled) betyder, at motoren er helt lukket og køles af sin egen ventilator, hvilket forhindrer støvindtrængning. II 1/2 GD er ATEX-mærkningen: gruppe II (industri over jord), kategori 1 indvendigt og 2 udvendigt, til både gas (G) og støv (D).
Ja – der findes en Group E-version med motor og afbryder beregnet til sikker opsamling af ledende metalstøv. Maskinen er generelt godkendt til sikker opsamling af brændbart og ledende støv. Kontakt os, så finder vi den rigtige konfiguration til dit støv og din zoneklassifikation.
