Hvid Linje • Delfin • Stationær maskinmontering

Delfin DBFV 05/10

Stationær vertikal udsugningsenhed med posefilter til direkte montering på produktionsmaskiner og OEM-linjer. Vedligeholdelsesfri motor til kontinuerlig drift 24/7. Komplet stålkonstruktion. IP65.

Vedligeholdelsesfri sidekanalsblæser — ingen kul, ingen servicestop
Kontinuerlig drift 24/7 — bygget til uødselig produktionsudsugning
Kompakt og vertikal — nem at integrere i trange maskinlayouts
IP65 — beskyttet mod støv og vandstråler fra alle retninger
To effekttrin: DBFV 05 (0,4 kW) og DBFV 10 (0,85 kW)
Komplet stålkonstruktion — rustfri stål AISI 304 som tilvalg

Kontakt os Se alle Hvid Linje-modeller

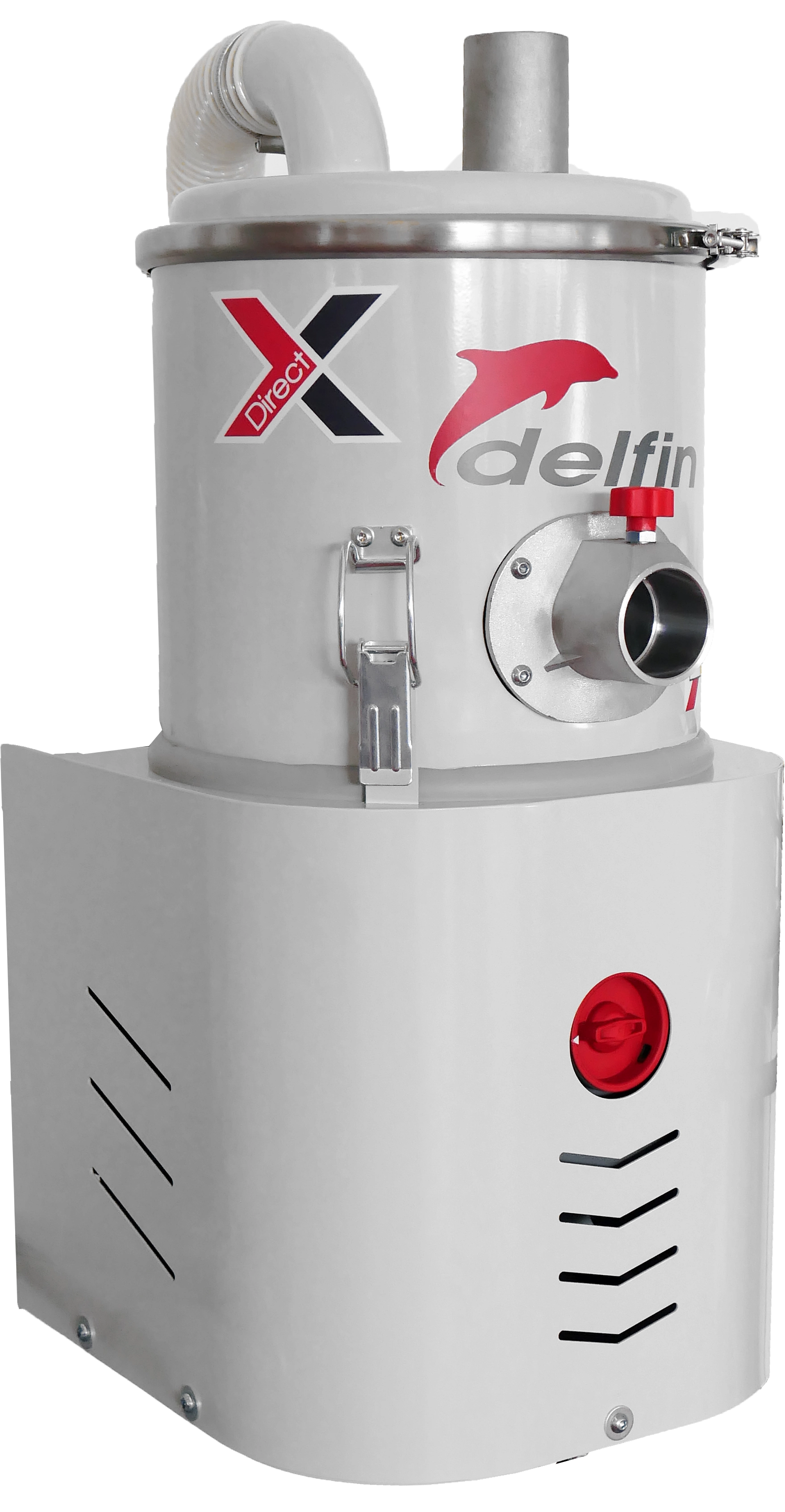

Delfin DBFV 05 stationær vertikal udsugningsenhed til direkte montering på produktionsmaskiner

CE — Maskindirektiv 2006/42/EF

EN 60335-2-69

Kontinuerlig drift 24/7

H14 absolutfilter som tilvalg

Hvad er Delfin DBFV 05/10?

Delfin DBFV 05/10 er en kompakt, stationær, vertikal udsugningsenhed konstrueret til direkte montering på produktionsmaskiner og integrerbare OEM-linjer. Den vedligeholdelsesfri sidekanalsblæser er dimensioneret til kontinuerlig drift 24/7, og den kompakte, vertikale konstruktion gør den nem at integrere i selv trange maskinlayouts. Opsamlingen sker via en engangspose med Polyester M PTFE-medie, og modellen fås i to effekttrin: DBFV 05 (0,4 kW, 100 m³/h) og DBFV 10 (0,85 kW, 150 m³/h).

Konstruktionen er komplet stål, og IP65-klassificeringen sikrer fuld beskyttelse mod støvindtrængning og vandstråler fra alle retninger. Den integrerede trykventil beskytter motoren mod overbelastning hvis sugeindløbet blokeres under drift. Enheden er højmodulær og kan tilpasses specifikke OEM-krav — fra filteropgradering til komplet AISI 304-konstruktion i rustfri stål.

To modeller — ét design: DBFV 05 og DBFV 10 deler identisk ydre design og footprint (50 × 33 × 73 cm), men adskiller sig i motorydelse. Vælg DBFV 05 til lettere udsugningsopgaver og DBFV 10 når processen kræver højere luftflow eller undertryk.

Tekniske specifikationer

Parameter	DBFV 05	DBFV 10
Spænding	400 V, 50 Hz, 3-fase	400 V, 50 Hz, 3-fase
Effekt / strøm	0,4 kW / 1,8 A	0,85 kW / 0,75 A
IP-klasse	IP65	IP65
Trykventil	Inkluderet	Inkluderet
Undertryk max	1.500 mmH₂O	2.000 mmH₂O
Undertryk kontinuerlig	1.200 mmH₂O	1.400 mmH₂O
Luftgennemstrømning max	100 m³/h	150 m³/h
Sugeindløb	Ø50 mm	Ø50 mm
Kapacitet	15 L	15 L
Engangspose	1 inkluderet	1 inkluderet
Støjniveau (EN ISO 3744)	65 dB(A)	69 dB(A)
Dimensioner (L×B×H)	50 × 33 × 73 cm	50 × 33 × 73 cm
Vægt	30 kg	35 kg
Motortype	Sidekanalsblæser — vedligeholdelsesfri
Drift	Kontinuerlig 24/7
Konstruktion	Komplet stål
Primært filter	Engangspose — Polyester M PTFE (IEC 60335-2-69)

CE-mærkning baseret på: EN 60335-2-69 • IEC 60335-2-69 • Maskindirektiv 2006/42/EF • Lavspændingsdirektiv 2014/35/EU • EMC-direktiv 2014/30/EU

Tilvalg

DBFV 05/10 kan konfigureres med en række tilvalg der tilpasser enheden til specifikke miljøkrav — fra H14-absolutfiltrering til fuld rustfri stål-konstruktion.

H14 absolutfilterpatron (HEPA) — monteres som sekundært filter efter engangsposen
Rustfri stål-opsamlingstank — AISI 304 til krævende miljøer
Fuld AISI 304-konstruktion — både filterkammer og beholder i rustfri stål
Jordtilslutning — ESD-sikring mod elektrostatisk opladning
Enfase 230 V — kun DBFV 05 (tilvalg)
Engangsfilterpose 5-pak — Polyester M PTFE forbrugsvare

Spørgsmål og svar

Hvad er forskellen mellem DBFV 05 og DBFV 10?

Begge modeller deler samme kompakte, vertikale design og stålkonstruktion, men adskiller sig i motorydelse. DBFV 05 leverer 0,4 kW, 100 m³/h luftgennemstrømning og 1.500 mmH₂O undertryk ved 65 dB(A) og 30 kg. DBFV 10 leverer 0,85 kW, 150 m³/h og 2.000 mmH₂O ved 69 dB(A) og 35 kg. Vælg DBFV 05 til lettere udsugningsopgaver og DBFV 10 når processen kræver højere luftflow eller undertryk.

Kan DBFV 05/10 køre kontinuerligt 24/7?

Ja. Sidekanalsblæseren er vedligeholdelsesfri og dimensioneret til kontinuerlig drift døgnet rundt. Der er ingen kul eller børster der slides, og motoren kræver ikke planlagte servicestop. Den integrerede trykventil beskytter mod overbelastning hvis sugeindløbet blokeres.

Hvordan integreres DBFV 05/10 på en produktionsmaskine?

DBFV 05/10 er designet som en kompakt, vertikal enhed der boltes direkte på eller i umiddelbar nærhed af produktionsmaskinen. Sugeindløbet (Ø50 mm) tilsluttes maskinens udsugningspunkt via slange eller rør. Den modulopbyggede konstruktion gør det muligt at tilpasse enheden til specifikke OEM-krav.

Hvilket filtreringsmedie bruges, og kan det opgraderes til HEPA?

Standardfilteret er en engangspose i Polyester M PTFE, klassificeret efter IEC 60335-2-69. Det er effektivt til støv og partikler i produktionsmiljøer. Som tilvalg fås en H14-absolutfilterpatron (HEPA) der monteres som sekundært filter efter engangsposen, hvilket giver væsentligt højere partikelretention for krævende applikationer.

Er DBFV 05/10 egnet til farmaceutisk produktion?

I standardkonfiguration er DBFV 05/10 velegnet til generel industriel udsugning på produktionsudstyr. Til farmaceutiske miljøer med GMP-krav anbefales opgradering med H14-absolutfilter og eventuelt rustfri stål-tank eller fuld AISI 304-konstruktion. Kontakt os for rådgivning om den rette konfiguration.

Hvilke tilvalg er tilgængelige til DBFV 05/10?

Tilvalg omfatter: H14-absolutfilterpatron (HEPA), rustfri stål-opsamlingstank, fuld AISI 304-konstruktion i rustfri stål, jordtilslutning, og enfase-version (kun DBFV 05). Engangsfilterposesæt (5 stk.) fås som forbrugsvare.

Er Delfin DBFV 05/10 den rigtige udsugningsenhed til jeres maskine?

Vi hjælper med at vælge den rigtige konfiguration til jeres produktionslinje. Ring eller skriv — rådgivningen er gratis og uforpligtende.
