Delfin ZFR EV AP 560 K1 og K2

Partikelfanger til lokaliseret punktudsugning af fint støv i produktionsmiljøer. To motorstørrelser: K1 med 1,1 kW og 1.500 m³/h, K2 med 2,2 kW og 2.500 m³/h. 100 L opsamlingsbeholder. Stjernefilter klasse M med 50.000 cm² filteroverflade. Manuel filterrensning. IP55.

Op til 2.500 m³/h luftgennemstrømning — K1 eller K2 efter behov
Stjernefilter klasse M med 50.000 cm² overflade
Ø200 mm sugeindløb — 100 L opsamlingsbeholder
Antistatisk polyester — velegnet til fint, ledende støv
HEPA H14 absolutfilter som tilvalg
IP55 — rustfrit stål som tilvalg

Kontakt os Se alle Hvid Linje-modeller

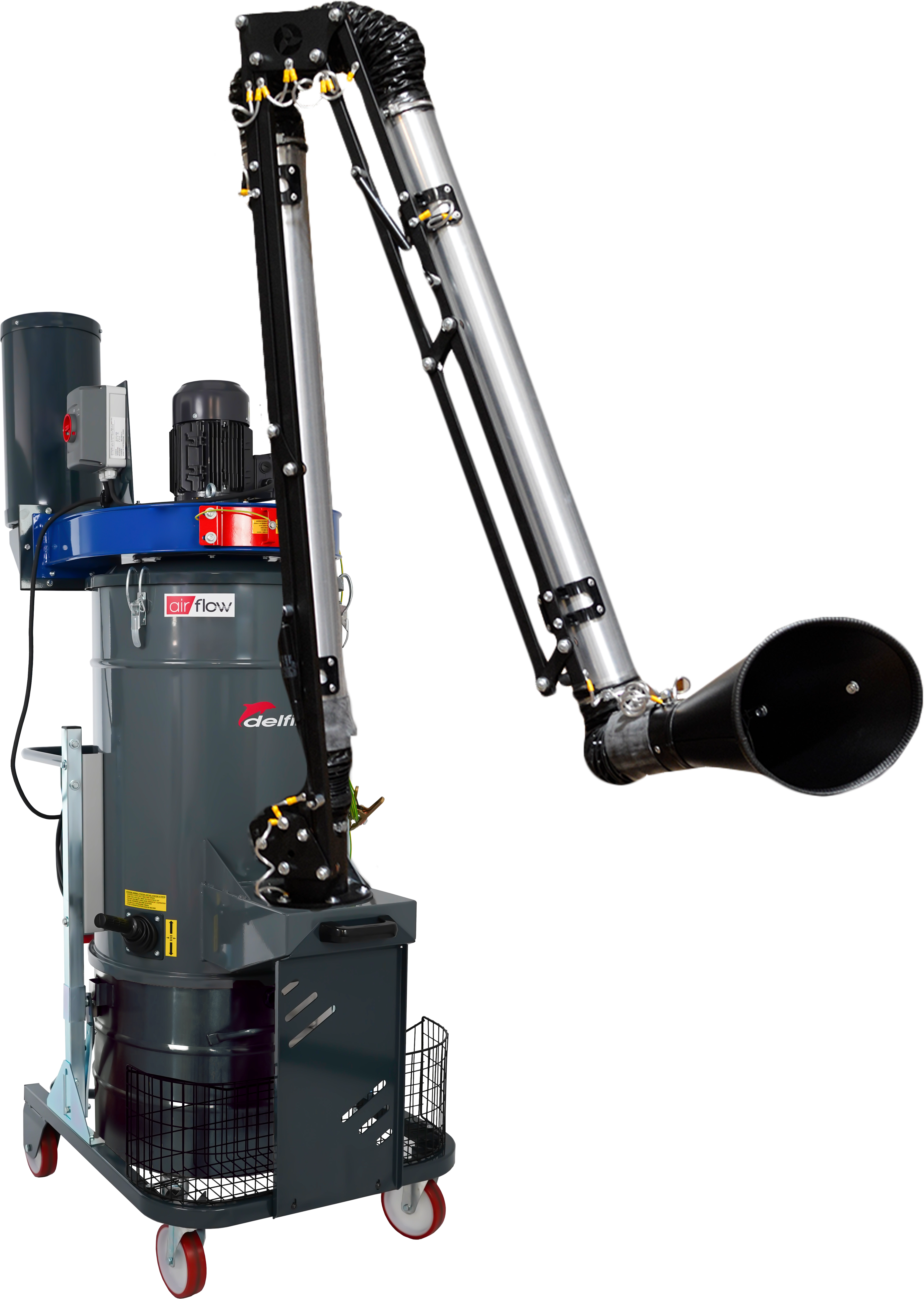

Delfin ZFR EV AP 560 partikelfanger til lokaliseret punktudsugning

CE — Maskindirektiv 2006/42/EF

IEC 60335-2-69 — Filterklasse M

IE3-motor

Hvad er Delfin ZFR EV AP 560?

Delfin ZFR EV AP 560 er en serie partikelfangere til lokaliseret punktudsugning af fine, luftbårne partikler i produktionsmiljøer. Serien fås i to motorstørrelser: K1 med 1,1 kW og 1.500 m³/h maksimal luftgennemstrømning, og K2 med 2,2 kW og 2.500 m³/h. Begge varianter har Ø200 mm sugeindløb, 100 L opsamlingsbeholder og antistatisk stjernefilter klasse M med 50.000 cm² overflade. Enhederne er beregnet til at opsuge fint pulver ved kilden og forhindre støvspredning i arbejdsmiljøet — typisk via fast rørføring eller ledbar udsugningsarm.

Konstruktionen er komplet målet stål med IP55-klassificering. Stjernefilterelementet med 50.000 cm² antistatisk polyester klasse M overflade renses manuelt. Som tilvalg fås opgradering til HEPA H14 absolutfilter, rustfri AISI 304 konstruktion, fjernbetjening med 24 V el-panel eller jordtilslutning (ESD).

Ikke en støvsuger: ZFR EV AP 560 er en stationær partikelfanger til lokaliseret punktudsugning — ikke en mobil støvsuger. Enheden placeres ved produktionskilden og tilsluttes via fast rørføring eller udsugningsarm for at fange fint støv før det spredes i arbejdsmiljøet.

Tekniske specifikationer

Parameter	K1	K2
Spænding	400 V, 50 Hz, 3-fase
Effekt (IE3-motor)	1,1 kW	2,2 kW
Strømforbrug	2,4 A	4 A
IP-klasse	IP55
Undertryk max	160 mmH₂O	210 mmH₂O
Luftgennemstrømning max	1.500 m³/h	2.500 m³/h
Sugeindløb	Ø200 mm
Opsamlingsbeholder	100 L
Primærfilter	Stjernefilter (taske)
Filteroverflade / diameter	50.000 cm² / Ø560 mm
Filtermedie / klasse	Polyester ANT / klasse M (IEC 60335-2-69)
Filterrensning	Manuel
Støjniveau (EN ISO 3744)	72 dB(A)
Dimensioner (L×B×H)	78 × 118 × 214 cm
Vægt	100 kg
Konstruktion	Komplet målet stål

CE-mærkning baseret på: IEC 60335-2-69 • Maskindirektiv 2006/42/EF • Lavspændingsdirektiv 2014/35/EU • EMC-direktiv 2014/30/EU

Tilvalg

ZFR EV AP 560 kan konfigureres med en række tilvalg der tilpasser enheden til specifikke miljøkrav.

HEPA H14 absolutfilter — cartridge-type for maksimal partikelretention
Rustfri AISI 304 opsamlingsbeholder — kemisk modstandsdygtig
Rustfri beholder + filterkammer — udvidet korrosionsbeskyttelse
Fuld rustfri konstruktion — filterkammer, beholder, dæksel og ramme i AISI 304
Jordtilslutning — ESD-sikring mod elektrostatisk opladning
Fjernbetjening — 24 V el-panel med fjernkontrol

Spørgsmål og svar

Hvad er Delfin ZFR EV AP 560?

ZFR EV AP 560 er en serie partikelfangere til lokaliseret punktudsugning af fint, luftbåret støv direkte ved kilden i produktionsmiljøer. Den fås i to motorstørrelser — K1 og K2 — begge med 100 L beholder og stjernefilter klasse M. Den er ikke en mobil støvsuger, men en stationær enhed der tilsluttes via rør eller ledbar udsugningsarm.

Hvad er forskellen mellem K1 og K2?

K1 har 1,1 kW motor, 1.500 m³/h maksimal luftgennemstrømning og 160 mmH₂O undertryk. K2 har 2,2 kW motor, 2.500 m³/h maksimal luftgennemstrømning og 210 mmH₂O undertryk. Begge deler de samme opsamlingsbeholder (100 L), filter (50.000 cm² klasse M), sugeindløb (Ø200 mm), og dimensioner.

Hvilken filterklasse har ZFR EV AP 560?

Standardfilteret er et stjernefilter i polyester klasse M ifølge IEC 60335-2-69 med 50.000 cm² filteroverflade og Ø560 mm diameter. Filterrensning sker manuelt. Som tilvalg fås opgradering til HEPA H14 absolutfilter.

Hvilke tilvalg fås der?

ZFR EV AP 560 kan konfigureres med rustfrit stål (AISI 304) for opsamlingsbeholder, filterkammer eller fuld konstruktion. Der fås også jordtilslutning (ESD), fjernbetjening med 24 V panel, og montering med ledbar udsugningsarm eller fast rørføring.

Hvad er enhedens mål og vægt?

ZFR EV AP 560 måler 78 × 118 × 214 cm (L×B×H) og vejer 100 kg. Det gør den til en kompakt, middelstor partikelfanger velegnet til små og mellemstore produktionsmiljøer med begrænset plads.

Kan ZFR EV AP 560 bruges med en udsugningsarm?

Ja. Enheden kan tilsluttes en ledbar udsugningsarm (Ø200 mm) eller fast rørføring for fleksibel punktudsugning direkte ved arbejdskilden. Dette forhindrer støvspredning i arbejdsmiljøet og sikrer optimal luftgennemstrømning.

Er ZFR EV AP 560 den rigtige partikelfanger til jer?

Vi hjælper med at vurdere om K1 eller K2 passer til jeres afstøvningsbehov. Ring eller skriv — rådgivningen er gratis og uforpligtende.
