Delfin CANISTER
H14 BIBO-filterenhed i AISI 304 — Trin 2 i Delfins modulære tre-trins containmentsystem. Med 100.000 cm² filteroverflade og BIBO-filterudskiftning som standard sikrer CANISTER at den resterende luftstrøm fra cyklonseparatoren renses til 99,995 % effektivitet, og at operatøren aldrig berører det brugte filter.
- H14 absolut filter med BIBO-udskiftning som standard — operatoren berører aldrig det brugte filter
- 100.000 cm² filteroverflade — lang filterlevetid og lavt trykfald
- Differenstryksensor som tilvalg — elektrisk signal til BMS-anlæg
- Mobil på 4 hjul med nedfoldelig arbejdsplade — letter filterudskiftning
- Kombineres med SEP.DC-020 cyklonseparator og CV-vacuumenhed i et komplet OEB 5-system
CANISTER som andet trin i containmentsystemet
CANISTER (CST.DC-001) er filterenheden — det andet trin i Delfins modulære containmentsystem til farmaceutisk produktion. Den modtager luftstrømmen fra cyklonseparatoren (SEP.DC-020), der allerede har fjernet op til 98 % af pulveret, og filtrerer den resterende fraktion til H14-niveau med 99,995 % effektivitet ved 0,18 µm. Filterudskiftningen sker med BIBO-metoden som standard, så operatøren aldrig kommer i kontakt med det opsamlede materiale. CANISTER er mobil på fire hjul og kan placeres i det tekniske rum sammen med CV-vacuumenheden eller direkte på produktionsgulvet ved procesmaskinerne.

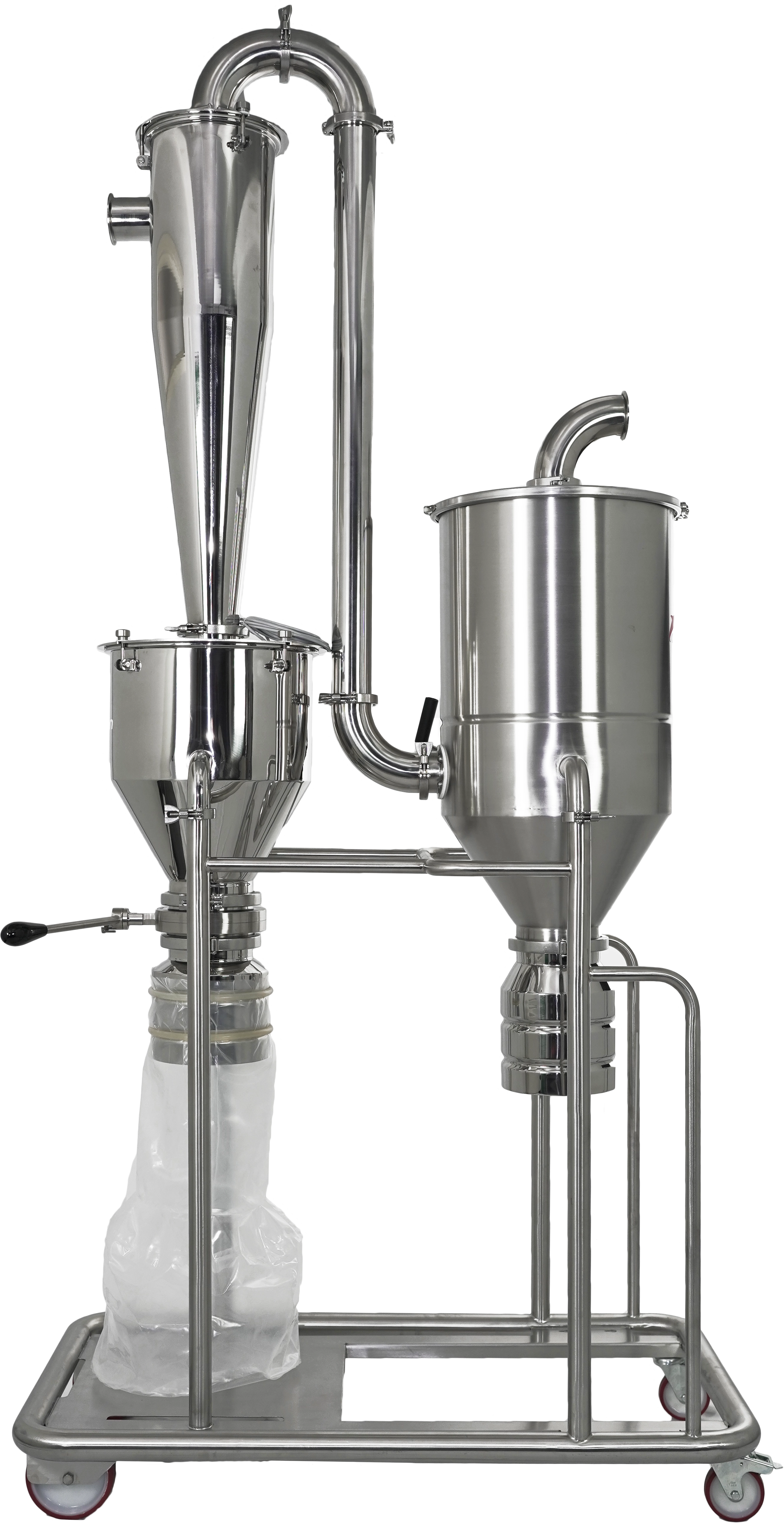

Trin 1
SEP.DC-020
Cyklonseparator med H14 absolutfilter og BIBO-opsamlingspose. Tilbageholder ≥98 % af pulveret. Se produktside →
Trin 2 — Denne side
CANISTER (CST.DC-001)
H14 BIBO-filterenhed i AISI 304. 100.000 cm² filteroverflade. 99,995 % effektivitet ved 0,18 µm.
Trin 3
CV-vacuumstation
Fri vacuumenhed med sidekanalsblæser — placeres i teknisk rum. Tilgængelig i 1,8–7,5 kW.
H14 BIBO-filtrering i detaljen
Det H14 absolutfilter der er monteret i CANISTER, har en filteroverflade på 100.000 cm² og opfylder klasse H14 i henhold til EN 1822, svarende til 99,995 % effektivitet ved MPPS-partikkelstørrelsen 0,18 µm. Dette er det absolutte filtreringsniveau der kræves i OEB 4–5-processer for at beskytte miljøet og operatoren.
Filterudskiftningen sker med BIBO-metoden (Bag-in Bag-out): det brugte filter indkapsles i en særlig pose inden det fjernes fra filterhuset, så operatøren aldrig berører det kontaminerede filter direkte. Reservedelskit med nyt H14-filter og BIBO-pose fås under varenummer KT.2961.0000.
Som tilvalg kan CANISTER udstyres med en differenstryksensor der kontinuerligt overvåger filterets trykfald og sender elektriske signaler til facilitetens BMS-anlæg. Dette muliggør planlagt vedligehold baseret på faktisk filterbelægning fremfor faste intervaller.
CANISTER er monteret på fire hjul og leveres med en nedfoldelig arbejdsplade der letter håndteringen under filterudskiftning. Konstruktionen er i satineret AISI 304 rustfrit stål, som er robustheden og GMP-kompatibiliteten der kræves i farmaceutiske produktionsmiljøer.
Tekniske specifikationer — CANISTER CST.DC-001
| Parameter | Værdi |
|---|---|
| OEB-egnethed (system) | OEB 4–5 (som del af komplet tre-trins system) |
| Filtreringsklasse | H14 — 99,995 % MPPS ved 0,18 µm |
| Filteroverflade | 100.000 cm² |
| Filterudskiftning | BIBO (Bag-in Bag-out) — standard |
| Filterindikator | Differenstryksensor — tilvalg (KT.2961.0000) |
| Maks. luftflow (kompatibel vacuumenhed) | 1.000 m³/h |
| Sugeindløb | Clamp 3″ |
| Konstruktion | AISI 304 satineret rustfrit stål |
| Mobilitet | Mobil på 4 hjul — nedfoldelig arbejdsplade |
| Reservedelskit H14 BIBO | KT.2961.0000 |
| Krimptang | KT.1782.0000 — tilvalg |
| Dimensioner | 70 × 75 × 155h cm |
| Vægt | 60 kg |
CE-mærkning baseret på: Maskindirektiv 2006/42/EF • Lavspændingsdirektiv 2014/35/EU • EMC-direktiv 2014/30/EU
