Delfin SEP.DC-011
Cyklon- og H14-filterenhed til OEB 4 containment ved procesudstyr — uden sidekanalsblæser. Samme filtreringskæde som PHARMA 40.40 DC: cyklon ≥98 %, H14 absolut filter (20.500 cm²), krimpepose og magnehelic som standard. Kræver ekstern CV-vacuumenhed.
- Integreret cyklon tilbageholder op til 98 % af pulveret inden H14-filteret
- H14 absolut filter (20.500 cm²) — 99,995 % MPPS — inkluderet som standard
- Krimpepose (containment bag) og BIBO-tømning som standard
- Magnehelic filtertryksindikator og kapacitetssensor (24 VDC) som standard
- Ingen integreret motor — vacuumkilden leveres af ekstern CV-enhed i teknisk rum
- Identisk filtreringskonfiguration som PHARMA 40.40 DC — tilvalg som WIP, Photohelic og ATEX tilgængelige
Hvad er Delfin SEP.DC-011?
SEP.DC-011 er den motorløse udgave af Delfins PHARMA 40 DC-platform. Den kombinerer cyklonseparatoren, H14 absolut filteret, krimpeposeopsamlingen og magnehelic-indikatoren i én kompakt enhed — præcis som PHARMA 40.40 DC — men uden den integrerede sidekanalsblæser. Vacuumkilden leveres i stedet af en ekstern CV-enhed placeret i et teknisk rum. Det er det naturlige valg til installationer hvor vacuumforsyningen allerede er centraliseret, eller hvor motorstøjen skal holdes ude af produktionsområdet.
Filtertrykket overvåges via den inkluderede magnehelic-indikator, og kapacitetssensoren (24 VDC) giver signal når opsamlingsbeholderen er fuld. Krimpeposens BIBO-tømning sikrer at operatøren aldrig berører det opsamlede materiale. Tilvalg som WIP (Wash in Place), Photohelic-indikator og ATEX Cat. 2GD følger samme program som PHARMA 40.40 DC.
Filtreringskæden i detaljen
Den støvbeladne procesluft føres ind i cyklonen, der via centrifugalkraft skiller op til 98 % af pulveret fra luftstrømmen og samler det i krimpeposeopsamleren. Den resterende luftfraktion passerer herefter H14 absolut filteret med en overflade på 20.500 cm² og en filtreringseffektivitet på 99,995 % målt ved MPPS-metoden. Magnehelic-indikatoren giver kontinuerlig visuel kontrol med filterets tilstand.
Filterudskiftning sker via BIBO-systemet (Bag-in Bag-out): det brugte filter indkapsles i en steril engangssæk inden det fjernes fra filterhuset, så operatøren aldrig berører det kontaminerede materiale. Når kapacitetssensoren signalerer fuld beholder, krimpes opsamlingsposen og forsegles inden tømning — ligeledes uden operatork ontakt med det opsamlede pulver.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| OEB-egnethed | OEB 4 |
| Cykloneffektivitet | ≥98 % (placebo-pulver) |
| Filter | H14 absolut filter — inkluderet som standard |
| Filtreringseffektivitet (MPPS-metode) | H14 — 99,995 % |
| Filteroverflade | 20.500 cm² |
| Filtreringsklasse (IEC 60335-2-69) | Klasse H |
| Opsamlingssystem | Krimpepose (containment bag) med BIBO-tømning |
| Filterindikator | Magnehelic — visuel trykindicering — standard |
| Kapacitetssensor | 24 VDC — inkluderet som standard |
| Sugeindløb | Clamp 3″ — AISI 316 |
| Beholderkapacitet | 30 L |
| Udledning | Butterfly ø150 AISI 316 |
| Konstruktion — filterhus | AISI 304 satineret rustfrit stål |
| Konstruktion — cyklon og kontaktflader | AISI 316 poleret rustfrit stål |
| Motor | Ingen — kræver ekstern vacuumenhed (CV-serie) |
| Dimensioner | 95 × 50 × 232h cm |
| Vægt | 80 kg |
CE-mærkning baseret på: Maskindirektiv 2006/42/EF • IEC 60335-2-69 • Lavspændingsdirektiv 2014/35/EU • EMC-direktiv 2014/30/EU
Tilvalg og tilbehør
SEP.DC-011 deler tilvalgspaletten med PHARMA 40.40 DC. De vigtigste tilvalg er samlet herunder.
BIBO filterudskiftning
H14 opstrøms med BIBO — Standard

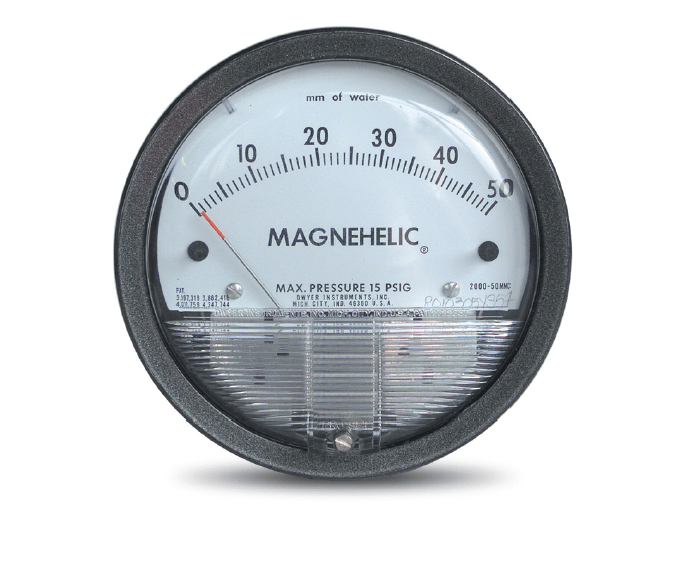

Magnehelic filterindikator
Visuel trykindicering • Standard
Kapacitetssensor
24 VDC signal • Standard
WIP — Wash in Place
Rengøring af cyklon in situ • Tilvalg
Photohelic filterindikator
Elektrisk signal 24 V • Tilvalg
Udover de billedviste tilvalg leveres samme tilbehørsprogram som PHARMA 40.40 DC: krimptang og lukkehætter til containment-pose; BIBO-støtteplade i rustfrit stål; BIBO H14-reservefilterkit; F9-sikkerhedsfilter nedstrøms til farlige og kræftfremkaldende pulvere; ATEX Cat. 2GD Zone 21 som tilvalg.
