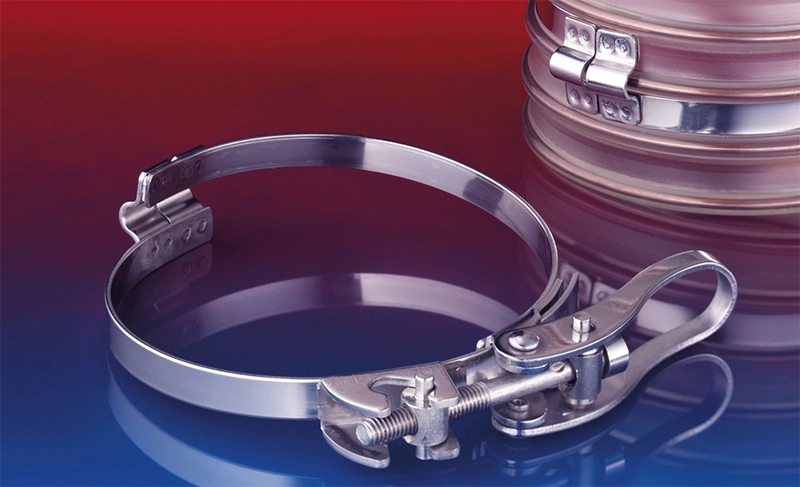

NORRES CLAMP 213
Opaska mostkowa z szybkozłączem – do węży spiralnych zewnętrznie karbowanych
NORRES CLAMP 213 to solidna opaska mostkowa z szybkozłączem, zaprojektowana do pewnego i prawie całkowicie szczelnego mocowania zewnętrznie karbowanych węży spiralnych, takich jak serie AIRDUC®, PROTAPE® i CP. Specjalna geometria mostka zapewnia równomierny docisk na całym obwodzie, a szybkozłącze umożliwia szybki montaż i łatwą wymianę serwisową.
Właściwości i konstrukcja
- Prawie całkowicie szczelne i bardzo pewne mocowanie dzięki specjalnej konstrukcji mostka (bridge clamp).
- Szybkozłącze umożliwia szybki montaż i ponowne użycie podczas serwisu.
- Wykonana ze stali nierdzewnej (jakość W2) zgodnie z RoHS i REACH.
- Taśma: 1.4016 (AISI 430) · Drut mostka: 1.4310 (AISI 301) · Śruba: 1.4301 (AISI 304) · Korpus: 1.4016 (AISI 430).
- Szerokość taśmy 9 mm.
Zastosowanie
Do mocowania zewnętrznie karbowanych węży spiralnych w systemach odciągowych, wentylacyjnych i transportowych – szczególnie odpowiednia do serii AIRDUC®, PROTAPE® i CP.
Nota techniczna
W instalacjach ATEX ciągłe połączenie elektryczne pomiędzy maszyną, złączem i wężem jest kluczowe dla prawidłowego wyrównania potencjałów. Opaski mostkowe, takie jak CLAMP 213, zapewniają kontakt metal–metal na powierzchni karbów węża i dlatego często są preferowanym wyborem w przypadku węży antystatycznych i przewodzących. Zawsze należy dobrać zakres zacisku odpowiedni do rzeczywistej średnicy zewnętrznej węża lub złącza.
Rekomendowane akcesoria
- CONNECT 270–271 – złącza ze stali nierdzewnej do zastosowań procesowych i spożywczych.
Potrzebujesz pomocy przy prawidłowym montażu?
Skontaktuj się z nami, aby uzyskać doradztwo dotyczące doboru opasek, wyrównania potencjałów i kompatybilnych złączy do węży NORRES.
FAQ: NORRES CLAMP 213
Do czego służy NORRES CLAMP 213?
Do mocowania zewnętrznie karbowanych węży spiralnych. Szybkozłącze ułatwia częsty montaż i demontaż podczas czyszczenia lub serwisu.
Czym CLAMP 213 różni się od CLAMP 212?
Oba modele mają konstrukcję mostkową, ale CLAMP 213 wyposażony jest w szybkozłącze zamiast śruby, co pozwala na szybszy montaż i demontaż.
Czy CLAMP 213 można stosować w strefach ATEX?
Tak – pod warunkiem stosowania z wężami antystatycznymi lub przewodzącymi oraz przy prawidłowym wyrównaniu potencjałów.
Jakie materiały zastosowano w konstrukcji opaski?
Taśma: 1.4016 (AISI 430) · Drut: 1.4310 (AISI 301) · Śruba: 1.4301 (AISI 304) · Korpus: 1.4016 (AISI 430).
Jak dobrać odpowiedni rozmiar?
Należy ustalić rzeczywistą średnicę zewnętrzną węża i dobrać opaskę o zakresie zacisku obejmującym tę wartość.
Powiązane linki
Dane techniczne – rozmiary i kompatybilność
Tabela przedstawia nominalne średnice węży i szerokość taśmy dla dostępnych wariantów. Wszystkie wartości podane dla ok. 20 °C i mogą ulec zmianie bez uprzedzenia.
| Pasuje do węża I.D. (mm) | Szerokość taśmy (mm) | Nr zamówienia |
|---|---|---|
| 60 | 9 | 213-0060-0000 |
| 70 | 9 | 213-0070-0000 |
| 75 | 9 | 213-0075-0000 |
| 80 | 9 | 213-0080-0000 |
| 90 | 9 | 213-0090-0000 |
| 100 | 9 | 213-0100-0000 |
| 110 | 9 | 213-0110-0000 |
| 115 | 9 | 213-0115-0000 |
| 120 | 9 | 213-0120-0000 |
| 125 | 9 | 213-0125-0000 |
| 130 | 9 | 213-0130-0000 |
| 140 | 9 | 213-0140-0000 |
| 150 | 9 | 213-0150-0000 |
| 160 | 9 | 213-0160-0000 |
| 175 | 9 | 213-0175-0000 |
| 180 | 9 | 213-0180-0000 |
| 200 | 9 | 213-0200-0000 |
Dodatkowe średnice dostępne na zamówienie przy minimalnym zamówieniu 150 szt.
