NORRES PROTAPE® PE 322 EC (XLD)
Lekki przewód PE przewodzący elektryczność do ATEX – PROTAPE PE 322 EC (XLD)
PROTAPE® PE 322 EC (XLD) to lekki, przewodzący elektrycznie wąż polietylenowy przeznaczony do pracy w strefach ATEX 20/21/22 oraz do wentylacji przemysłowej. Konstrukcja z wbudowanym drutem sprężynowym i przewodzącą ścianką PE (<103 Ω) zapewnia skuteczne odprowadzanie ładunków elektrostatycznych i minimalizuje ryzyko wybuchu w środowiskach z pyłem, gazami i parami chemicznymi.
Wysoka elastyczność i niska masa
Wąż jest wyjątkowo lekki, bardzo elastyczny i kompresowalny. Charakteryzuje się wysoką odpornością na kwasy, zasady i agresywne chemikalia. Odpowiedni do wentylacji, odciągu pyłów, włókien, gazów oraz do instalacji procesowych i chemicznych zagrożonych wybuchem. Zakres temperatur: −35 °C do +80 °C.
Certyfikowany do ATEX i zastosowań przemysłowych
PROTAPE PE 322 EC (XLD) spełnia wymagania ATEX 2014/34/EU, TRGS 727 oraz RoHS/REACH. Nadaje się do transportu i odciągu w strefach 20, 21, 22 (zarówno wewnątrz, jak i na zewnątrz dla pyłów, proszków i oparów) oraz do mediów łatwopalnych (strefy 0/1/2).
Przewód wentylacyjny do ATEX?
Skontaktuj się z nami, aby uzyskać doradztwo techniczne i prawidłowe dobranie średnicy oraz zgodność ATEX dla lekkich, przewodzących i kompresowalnych węży PE.
Nota techniczna

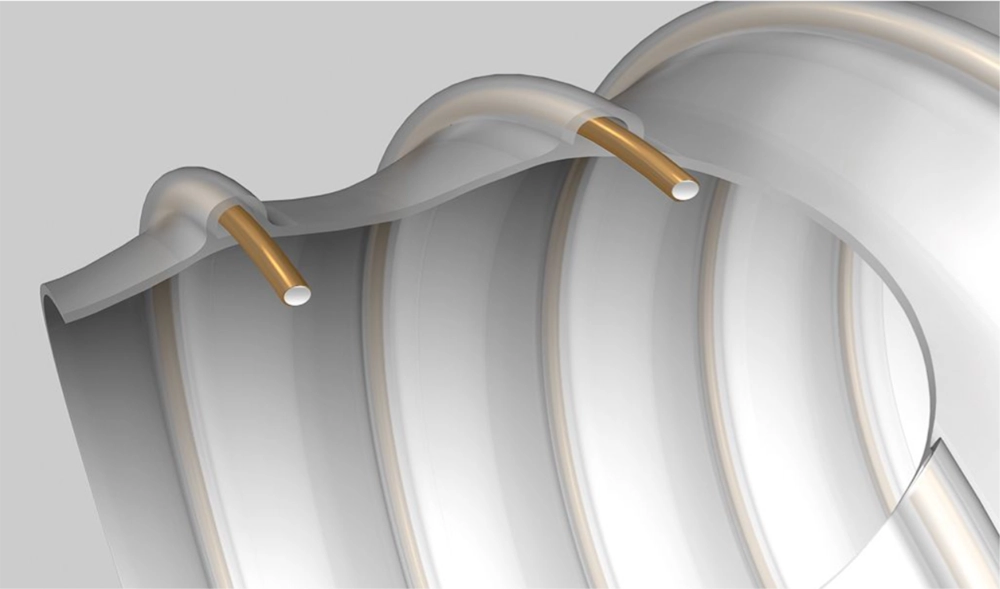

Konstrukcja: wąż taśmowy PROTAPE® ze zintegrowanym drutem sprężynowym i przewodzącą ścianką PE (grubość 0,3 mm). Zgodny z ATEX i RoHS, bezpieczny ESD, lekki i wysoko kompresowalny.
FAQ: Lekki przewód PE przewodzący do ATEX
Do jakich zastosowań się nadaje?
Do odciągu procesowego, wentylacji oraz transportu pyłów, gazów i oparów chemicznych w strefach 20/21/22 i w atmosferach potencjalnie wybuchowych.
Czy został przetestowany pod kątem ESD i ATEX?
Tak, rezystancja elektryczna/powierzchniowa <103 Ω, certyfikat ATEX i ESD dla wentylacji przemysłowej.
Czym różni się od cięższych węży ATEX?
PROTAPE PE 322 EC (XLD) ma znacznie niższą masę i większą elastyczność – idealny tam, gdzie łatwość obsługi i kompresja są priorytetem.
Powiązane artykuły
Dane techniczne
| Średnica wewnętrzna (mm) | Średnica zewnętrzna (mm) | Ciśnienie (bar) | Podciśnienie (bar) | Promień gięcia (mm) | Masa (kg/m) | Długość (m) | Nr zamówienia |
|---|---|---|---|---|---|---|---|
| 40 | 47.00 | 0.470 | 0.280 | 27.00 | 0.15 | 10 | 322-0040-1003 |
| 50–51 | 58.00 | 0.380 | 0.240 | 33.00 | 0.18 | 10 | 322-0050-1003 |
| 60 | 68.00 | 0.315 | 0.190 | 38.00 | 0.21 | 10 | 322-0060-1003 |
| 75–76 | 83.00 | 0.255 | 0.130 | 46.00 | 0.26 | 10 | 322-0075-1003 |
| 80 | 88.00 | 0.240 | 0.120 | 48.00 | 0.29 | 10 | 322-0080-1003 |
| 89–90 | 98.00 | 0.210 | 0.100 | 53.00 | 0.31 | 10 | 322-0090-1003 |
| 100–102 | 108.00 | 0.190 | 0.080 | 58.00 | 0.37 | 10 | 322-0100-1003 |
| 110 | 118.00 | 0.175 | 0.075 | 63.00 | 0.40 | 10 | 322-0110-1003 |
| 120 | 128.00 | 0.160 | 0.070 | 68.00 | 0.44 | 10 | 322-0120-1003 |
| 125–127 | 133.00 | 0.155 | 0.055 | 71.00 | 0.47 | 10 | 322-0125-1003 |
| 140 | 148.00 | 0.135 | 0.050 | 78.00 | 0.52 | 10 | 322-0140-1003 |
| 150–152 | 158.00 | 0.125 | 0.050 | 83.00 | 0.55 | 10 | 322-0150-1003 |
| 160 | 168.00 | 0.120 | 0.045 | 88.00 | 0.58 | 10 | 322-0160-1003 |
| 178–180 | 188.00 | 0.105 | 0.035 | 98.00 | 0.67 | 10 | 322-0180-1003 |
| 200–203 | 208.00 | 0.095 | 0.035 | 108.00 | 0.73 | 10 | 322-0200-1003 |
| 250 | 258.00 | 0.075 | 0.015 | 133.00 | 0.99 | 10 | 322-0250-1003 |
Jeśli żądane wymiary widnieją tylko jako „długość produkcyjna”, minimalne zamówienie wynosi 150 m na zlecenie.
Podane wartości nadciśnienia i podciśnienia są zalecanymi limitami roboczymi. Promień gięcia mierzony po wewnętrznej stronie łuku węża. Zastrzegamy prawo do zmian technicznych. Wszystkie wartości określone dla 20 °C i mają charakter orientacyjny.
