NORRRES CONNECT THREAD FITTING 234
Króciec gwintowany do systemów procesowych i próżniowych – DIN ISO 228

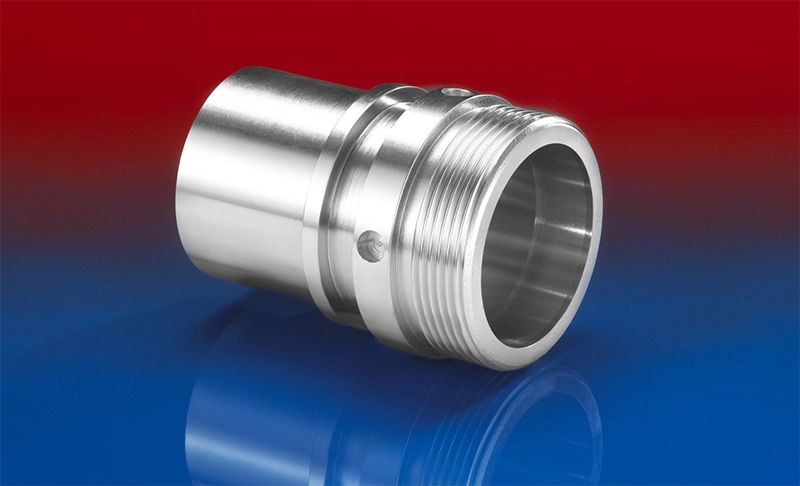

NORRES CONNECT THREAD FITTING 234 to solidny króciec gwintowany przeznaczony do szczelnego i niezawodnego łączenia węży z elementami instalacji w przemyśle spożywczym i farmaceutycznym. Dostępny w wersjach: aluminium, stal ocynkowana galwanicznie, stal nierdzewna AISI 304 i stal nierdzewna AISI 316L – wszystkie z cylindrycznym gwintem rurowym zgodnym z DIN ISO 228. Może być również dostarczany w wersji wstępnie zmontowanej, gazoszczelnej i cieczoszczelnej.
Właściwości i budowa
- Cylindryczny gwint rurowy: DIN ISO 228 (gwint G).
- Zakres temperatur: -40 °C do +90 °C.
- Zgodny z RoHS i REACH.
- Warianty materiałowe: aluminium, stal ocynkowana galwanicznie, stal nierdzewna 1.4301 (AISI 304), stal nierdzewna 1.4404 (AISI 316L).
- Dostępny w wersji gazoszczelnej i cieczoszczelnej – wstępnie zmontowanej.
Zastosowanie
Opracowany do transportu podciśnieniowego i instalacji procesowych: przenośniki próżniowe, leje zasypowe, systemy dozujące, granulatory i prasy do tabletek w produkcji spożywczej i farmaceutycznej.
Nota techniczna
Dobieraj króciec odpowiednio do wewnętrznej średnicy węża i wymaganego standardu gwintu w instalacji. W strefach ATEX należy zapewnić właściwe wyrównanie potencjałów między wężem, złączem i maszyną. Wersje ze stali nierdzewnej są zalecane w środowiskach o wysokich wymaganiach higienicznych oraz przy częstym czyszczeniu lub procesach SIP.
Rekomendowane akcesoria
- CONNECT SAFETY CLAMP ASSEMBLY 231
- CONNECT PRESS ASSEMBLY 232
- CONNECT MOULD ASSEMBLY 233
Potrzebujesz pomocy w doborze gwintu lub materiału?
Skontaktuj się z nami, aby uzyskać doradztwo techniczne dotyczące kompatybilności, montażu i dokumentacji dla systemów spożywczych i farmaceutycznych.
FAQ: CONNECT THREAD FITTING 234
Jaki standard gwintu jest stosowany?
Cylindryczny gwint rurowy zgodny z DIN ISO 228 (gwint G).
Jakie materiały są dostępne?
Aluminium, stal ocynkowana galwanicznie, stal nierdzewna AISI 304 (1.4301) i stal nierdzewna AISI 316L (1.4404).
Czy produkt nadaje się do zastosowań spożywczych i farmaceutycznych?
Tak. Wersje ze stali nierdzewnej są idealne; wybierz 316L przy wysokich wymaganiach higienicznych i odporności na korozję.
Czy może być dostarczany jako szczelny zestaw wstępnie zmontowany?
Tak, dostępny jest w wersji gazoszczelnej i cieczoszczelnej.
Jakie akcesoria są kompatybilne?
CONNECT 231, 232 i 233 – do bezpiecznego, zaciskanego lub formowanego montażu na wężach NORRES.
Powiązane linki
Dane techniczne – CONNECT THREAD FITTING 234
Aluminium – grupa zamówień 2917
| Rozmiar nominalny | Gwint | Masa (kg/szt.) | Do węża I.D. (mm) | Nr zamówienia |
|---|---|---|---|---|
| 25 | G1 | 0,120 | Ø 25 | 234-0025-2917 |
| 32 | G1 1/4 | 0,160 | Ø 32 | 234-0032-2917 |
| 38 | G1 1/2 | 0,180 | Ø 38 | 234-0038-2917 |
| 40 | G1 1/2 | 0,210 | Ø 40 | 234-0040-2917 |
| 75 | G3 | 0,400 | Ø 76 | 234-0075-2917 |
| 80 | G3 | 0,480 | Ø 80 | 234-0080-2917 |
| 100 | G4 | 0,700 | Ø 101 | 234-0100-2917 |
Stal ocynkowana galwanicznie – grupa zamówień 2918
| Rozmiar nominalny | Gwint | Masa (kg/szt.) | Do węża I.D. (mm) | Nr zamówienia |
|---|---|---|---|---|
| 25 | G1 | 0,360 | Ø 25 | 234-0025-2918 |
| 32 | G1 1/4 | 0,450 | Ø 32 | 234-0032-2918 |
| 40 | G1 1/2 | 0,610 | Ø 40 | 234-0040-2918 |
| 65 | G2 1/2 | 0,896 | Ø 65 | 234-0065-2918 |
| 80 | G3 | 1,400 | Ø 80 | 234-0080-2918 |
| 100 | G4 | 2,030 | Ø 101 | 234-0100-2918 |
Stal nierdzewna 1.4301 (AISI 304) – grupa zamówień 2919
| Rozmiar nominalny | Gwint | Masa (kg/szt.) | Do węża I.D. (mm) | Nr zamówienia |
|---|---|---|---|---|
| 25 | G1 | 0,360 | Ø 25 | 234-0025-2919 |
| 38 | G1 1/2 | 0,520 | Ø 38 | 234-0038-2919 |
| 40 | G1 1/2 | 0,610 | Ø 40 | 234-0040-2919 |
| 50 | G2 | 0,850 | Ø 51 | 234-0050-2919 |
| 65 | G2 1/2 | 0,896 | Ø 65 | 234-0065-2919 |
| 75 | G3 | 1,000 | Ø 76 | 234-0075-2919 |
| 80 | G3 | 1,400 | Ø 80 | 234-0080-2919 |
| 100 | G4 | 2,030 | Ø 101 | 234-0100-2919 |
Stal nierdzewna 1.4404 (AISI 316L) – grupa zamówień 2920
| Rozmiar nominalny | Gwint | Masa (kg/szt.) | Do węża I.D. (mm) | Nr zamówienia |
|---|---|---|---|---|
| 25 | G1 | 0,360 | Ø 25 | 234-0025-2920 |
| 32 | G1 1/4 | 0,450 | Ø 32 | 234-0032-2920 |
| 40 | G1 1/2 | 0,610 | Ø 40 | 234-0040-2920 |
| 50 | G2 | 0,850 | Ø 51 | 234-0050-2920 |
| 65 | G2 1/2 | 0,896 | Ø 65 | 234-0065-2920 |
| 75 | G3 | 1,000 | Ø 76 | 234-0075-2920 |
| 80 | G3 | 1,400 | Ø 80 | 234-0080-2920 |
| 100 | G4 | 2,030 | Ø 101 | 234-0100-2920 |
Dostępne również inne średnice na życzenie. Może być dostarczany jako wstępnie zmontowany, gazoszczelny i cieczoszczelny zestaw.
