Tiger-Vac CD-10/7 EX (APS-EXTENDED)
Odkurzacz ATEX do stref 1/21 – do palnych i przewodzących pyłów
Tiger-Vac CD-10/7 EX (APS-EXTENDED) 2GD Z1-2-21-22 to wysokowydajny odkurzacz przemysłowy ze stali nierdzewnej, przeznaczony do bezpiecznego zbierania palnych i przewodzących pyłów w środowiskach, w których występują zagrożenia zarówno gazowe, jak i pyłowe. Silnik 3-fazowy 5,5 kW w wykonaniu przeciwwybuchowym zapewnia przepływ powietrza do 500 m³/h i podciśnienie 2.540 mm H₂O, co pozwala na stosowanie urządzenia w instalacjach centralnych, odciągach punktowych oraz przy ciężkich zadaniach czyszczących w strefach ATEX 1/2/21/22.
- Certyfikowany ATEX i IECEx do bezpiecznego zbierania palnych i przewodzących pyłów.
- Automatic Purge System (APS) – 3 przewodzące patrony filtracyjne ze spun-bondu aluminizowanego + zintegrowane zawory membranowe.
- Konstrukcja ze stali nierdzewnej AISI 304 (z wyjątkiem wózka) z odczepianym zbiornikiem 56,8 L.
- System ESD-safe z całkowitą rezystancją < 10 Ω przy użyciu zalecanych przewodzących węży i akcesoriów.
- Silnik w wersji ciągłej (Continuous Duty) do pracy w farmacji, chemii, metalurgii i procesach addytywnych.
Budowa techniczna

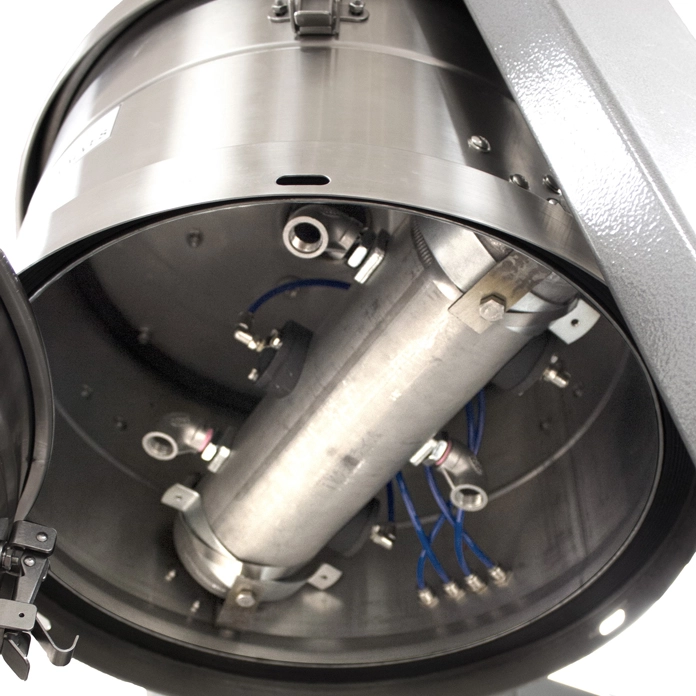

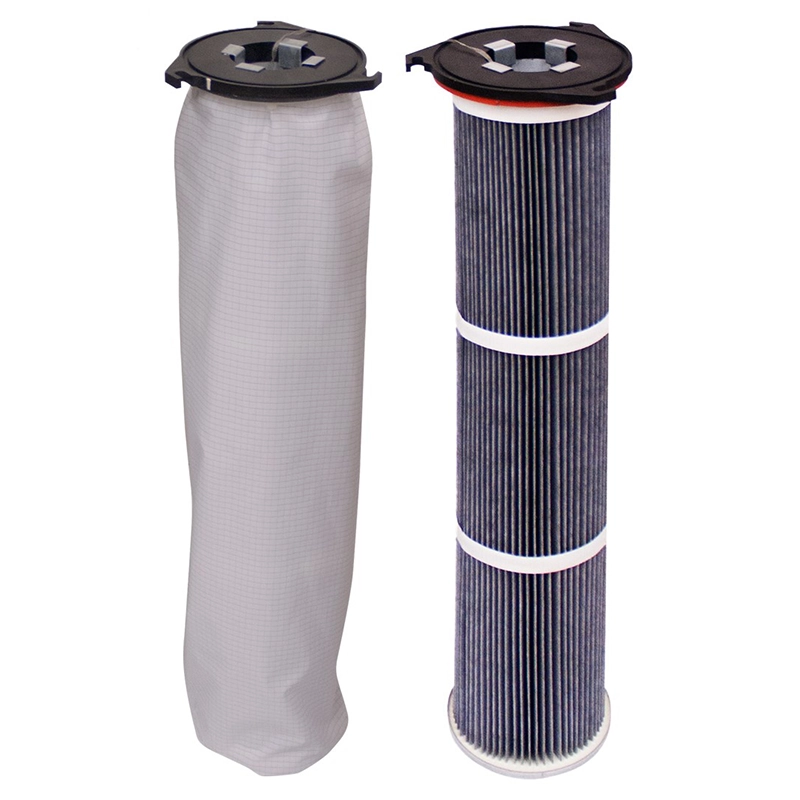

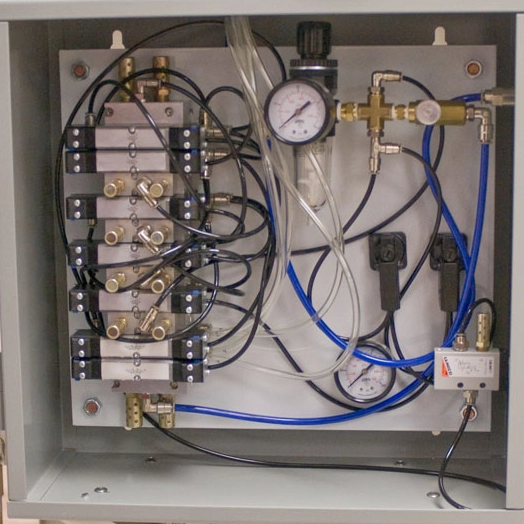

CD-10/7 EX (APS-EXTENDED) jest odkurzaczem do pracy na sucho z oddzielnym modułem silnikowym, komorą filtracyjną oraz odczepianym zbiornikiem na pył, umieszczonym na solidnym wózku. Górna sekcja mieści 3-fazowy silnik przeciwwybuchowy TEFC (400 V, 5,5 kW), certyfikowany przez jednostkę notyfikowaną i zamknięty w obudowie IP65 dla pyłów grupy IIIC. Pod sekcją silnikową znajduje się komora filtrów z trzema przewodzącymi patronami aluminizowanymi, czyszczonymi automatycznie przez APS z zastosowaniem zintegrowanych zaworów membranowych sterowanych pneumatycznie. Filtr bezpieczeństwa z poliestru znajduje się upstream dla dodatkowej ochrony silnika.

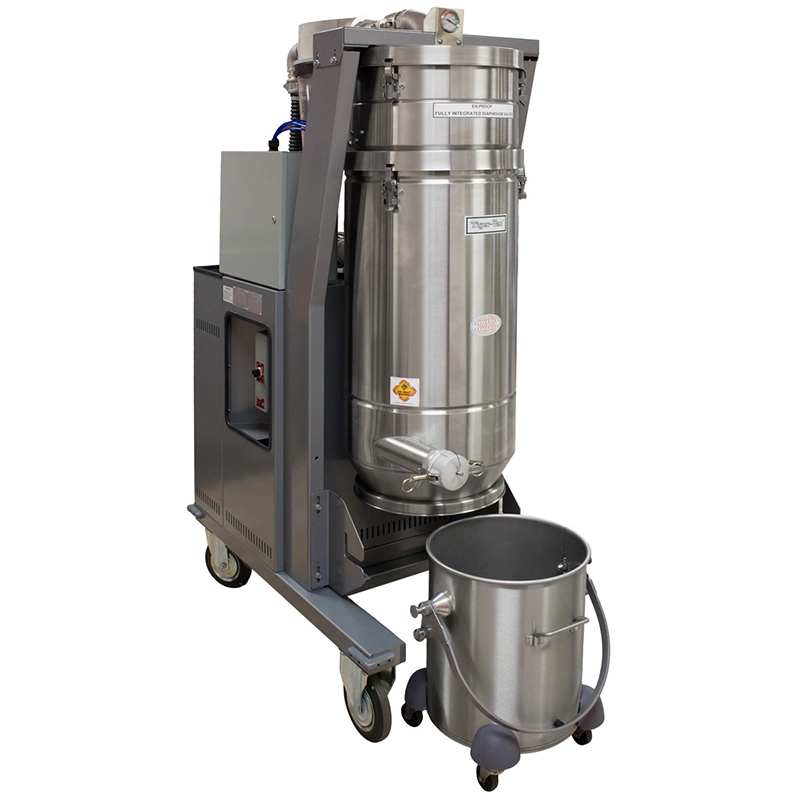

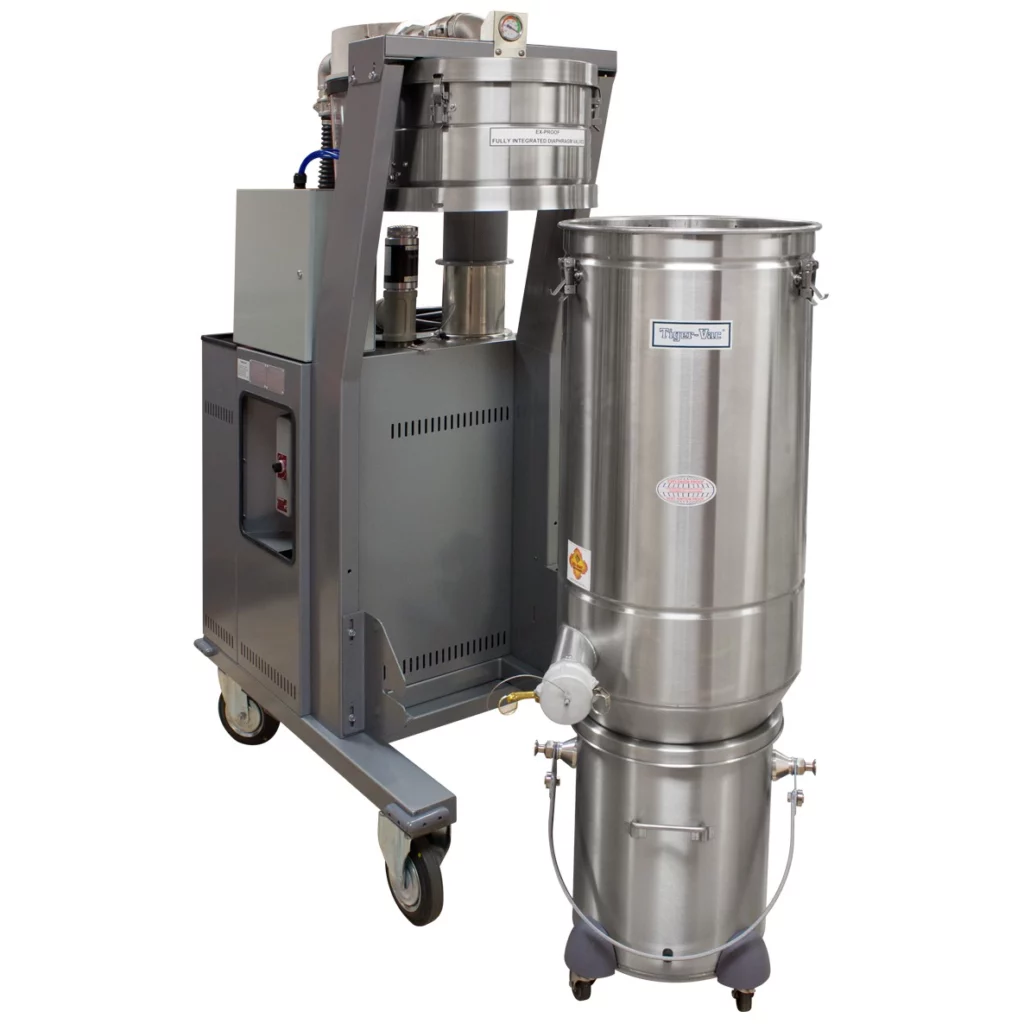

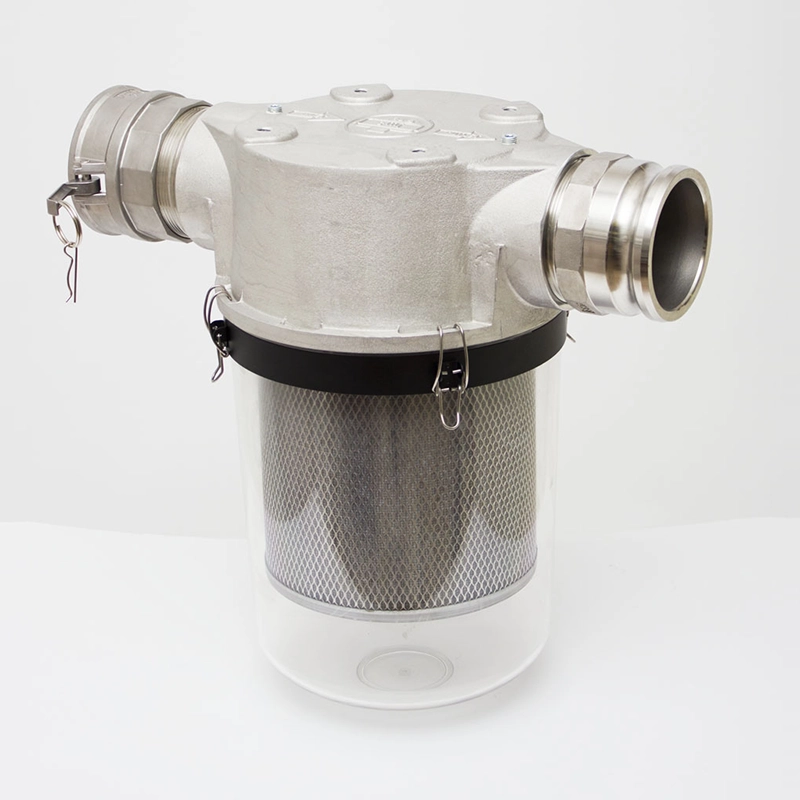

Pył trafia do odczepianego zbiornika 56,8 L ze stali nierdzewnej, który można wysunąć i opróżnić bez otwierania komory filtrów. Wlot ssący Ø63,5 mm (Camlock) umożliwia stosowanie węży i akcesoriów przewodzących lub przeciwwybuchowych w Ø38, Ø50 oraz 70 mm – w tym wersji obowiązkowych do przewodzących pyłów metalicznych i pirotechnicznych.
Bezpieczeństwo i certyfikacja
- Oznakowanie ATEX: 0081 II 1/2GD – zewnętrzne Ex db h IIB T4 Gb / Ex h tb IIIC T135°C Db IP65, wewnętrzne Ex h IIC T6 Ga / Ex h IIIC T50°C Da. Certyfikat: LCIE 03 ATEX 6295 X.
- Certyfikat IECEx: IECEx LCI 10.0040X z ochroną Ex h wewnątrz zbiornika i komory filtrów.
- Zgodność z EN 17348 (zbieranie palnych pyłów) oraz normami IEC/EN 60079 i IEC 60335-2-69.
- Zakres temperatur pracy (Dry Collector): -5 °C do +37 °C.
- System ESD-safe: rezystancja < 10 Ω przy prawidłowym uziemieniu i stosowaniu przewodzących akcesoriów.
Nota techniczna
CD-10/7 EX (APS-EXTENDED) należy do najwyższej klasy odkurzaczy Tiger-Vac serii CD, zaprojektowanych do ciężkich prac czyszczących oraz odciągów punktowych w strefach zagrożonych wybuchem. Oznaczenie II 1/2GD oznacza, że wnętrze (zbiornik + komora filtrów) jest odpowiednie do strefy 20/0 (kategoria 1D/1G), a zewnętrzna konstrukcja do stref 21/22 oraz 1/2. W praktyce urządzenie najczęściej pracuje w strefach 1/21 z palnymi lub przewodzącymi pyłami.
Urządzenie musi być podłączone do uziemionego, przewodzącego systemu (węże, ssawki, rurociągi, punkty uziemienia). Rezystancję i ciągłość uziemienia należy kontrolować zgodnie z TRGS 727, NFPA 77 oraz EN 80079-36.
Typowe zastosowania
Produkcja farmaceutyczna, chemiczna, proszki metaliczne, produkcja baterii, elektronika, żywność w proszku, druk 3D (AM), systemy centralne i odciągi punktowe.
Specyfikacja techniczna

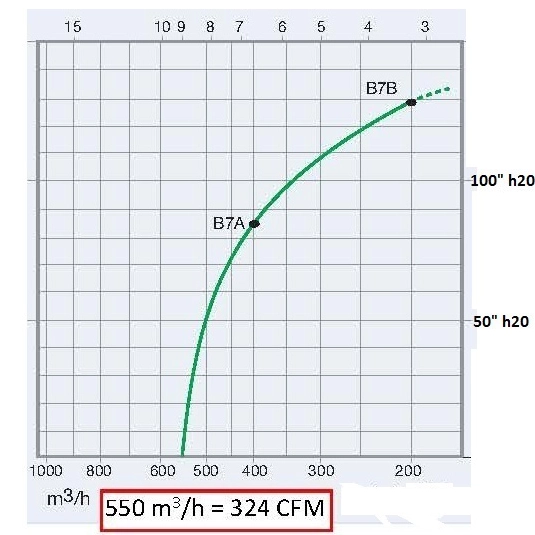

| Parametr | Wartość |
|---|---|
| Oznakowanie ATEX / IECEx | II 1/2GD – Ex db h IIB T4 Gb / Ex h tb IIIC T135°C Db IP65 (zew.) – Ex h IIC T6 Ga / Ex h IIIC T50°C Da (wew.) |
| Typowe strefy | Strefa 20 (wewnątrz) / Strefa 21 (zewn.) / Strefa 1 (gaz) – zależnie od instalacji |
| Napięcie / Częstotliwość | 400 V – 50 Hz (3~) |
| Moc / Prąd | 5,5 kW / ok. 11,5 A |
| Przepływ powietrza | 500 m³/h |
| Podciśnienie | 2.540 mm H₂O – VRV ok. 1.780 mm H₂O |
| Poziom hałasu | 68 dB(A) z tłumikiem (ok. 90 dB(A) bez) |
| Wlot ssący | Ø63,5 mm Camlock – akcesoria Ø38 / Ø50 / 70 mm |
| Zbiornik | 56,8 L stal nierdzewna, zbiornik odczepiany (DT) |
| Filtr główny | 3 przewodzące patrony aluminizowane (APS Reverse Purge) |
| Filtr bezpieczeństwa | Poliestrowy filtr bezpieczeństwa (upstream) |
| Filtr HEPA | Obudowa HEPA 22" w zestawie; filtr H14 opcjonalny |
| Czyszczenie filtra | Automatic Purge System (APS) |
| Materiał | Stal nierdzewna AISI 304 |
| Tryb pracy | Continuous Duty – tylko praca na sucho |
| Zakres temperatur | -5 °C do +37 °C |
| Zastosowania | Farmacja, chemia, proszki metaliczne, AM/3D, żywność, baterie, elektronika |
FAQ
Czy CD-10/7 EX (APS-EXTENDED) może pracować jako jednostka centralna?
Tak. Urządzenie często stosowane jest jako jednostka centralna w instalacjach rurowych z wieloma punktami ssącymi. Projekt (średnice rur, VRV, akcesoria) musi być dobrany indywidualnie.
Co oznacza 2GD Z1-2-21-22?
Certyfikacja dla gazów (G) i pyłów (D) – kategoria 2 dla stref 1/21 i kategoria 3 dla stref 2/22, natomiast wnętrze jest w kategorii 1 (strefa 0/20). Zawsze należy potwierdzić strefy w dokumentacji ATEX zakładu.
Czy urządzenie może zbierać ciecze?
Nie – ta wersja jest certyfikowana wyłącznie do pracy na sucho. Ciecze mogą być zbierane tylko w osobnych certyfikowanych separatorach.
Jakie filtry są dostępne?
Standardowo: 3 przewodzące patrony APS + filtr bezpieczeństwa. Opcjonalnie filtr HEPA H14 (99,99% przy 0,3 µm).
Jakie akcesoria stosować przy przewodzących pyłach metalicznych?
Należy stosować wyłącznie akcesoria przeciwwybuchowe i przewodzące (< 10 Ω), dedykowane do serii CD-EX.
Powiązane artykuły
Najważniejsze parametry techniczne
Odkurzacz ATEX i IECEx do pracy na sucho w strefach 1/2/21/22. Wyposażony w Automatic Purge System (APS) oraz odczepiany zbiornik 56,8 L ze stali nierdzewnej – do pracy ciągłej w środowiskach o wysokim ryzyku.
| Parametr | Wartość |
|---|---|
| Strefa / ATEX | II 1/2GD – typowo strefa 1/21 (gaz/pył) |
| Silnik | 5,5 kW, 3-fazowy TEFC, 400 V |
| Przepływ / Podciśnienie | 500 m³/h / 2.540 mm H₂O |
| Filtracja | 3 patrony APS + filtr bezpieczeństwa; opcjonalnie HEPA H14 |
| Zbiornik | 56,8 L, stal nierdzewna, zbiornik odczepiany |
| Materiał | Stal nierdzewna AISI 304 |
| Zastosowania | Pyły palne i przewodzące – farmacja, chemia, metal, AM/3D |
