Tiger-Vac CD-1200 EX SS MAN 1/2GD

Odpylacz ATEX do procesowego odciągu pyłu unoszącego się w strefach 1 i 21

Tiger-Vac CD-1200 EX SS MAN 1/2GD to mobilny odpylacz ATEX przeznaczony do procesowego odciągu pyłu unoszącego się w powietrzu w środowiskach przemysłowych o podwyższonym ryzyku wybuchu. Urządzenie zostało zaprojektowane do pracy ciągłej i działa w oparciu o zasadę niskiego podciśnienia i wysokiego przepływu powietrza, co umożliwia skuteczne wychwytywanie pyłu bezpośrednio u źródła.

Odpylacz wykonany jest ze stali nierdzewnej i wyposażony w wentylator certyfikowany do pracy w strefach ATEX. Przy wydajności powietrza 2.000 m³/h model CD-1200 EX może być stosowany z dwoma ramionami odciągowymi Ø150 mm lub z jednym przyłączem węża lub rurociągu Ø200 mm.

Zastosowanie

CD-1200 EX SS MAN stosowany jest do procesowego odciągu miejscowego w aplikacjach, w których podczas pracy uwalnia się pył do powietrza i wymagane jest zastosowanie urządzeń zgodnych z dyrektywą ATEX. Urządzenie przeznaczone jest do pracy przy otwartych procesach technologicznych, gdzie pył musi zostać przechwycony, zanim rozprzestrzeni się w środowisku pracy.

Ręczny system czyszczenia filtrów sprawia, że model ten jest odpowiedni do procesów o okresowym zapyleniu, gdzie operator sam decyduje o momencie czyszczenia filtrów.

• Procesowy odciąg pyłu przy otwartych mieszalnikach i urządzeniach technologicznych
• Odciąg miejscowy podczas napełniania, dozowania i ręcznej obsługi materiałów
• Odciąg nad przenośnikami taśmowymi i punktami transferu materiału
• Odzysk pyłów palnych i przewodzących

Kluczowe cechy

• Oznaczenie ATEX: II 1/2GD
• Przeznaczony do strefy 1 (gaz) oraz strefy 21 (pył)
• Konstrukcja wewnętrzna dostosowana do strefy 20 (pył)
• Wydajność powietrza: 2.000 m³/h
• Ręczne czyszczenie filtrów – Manual Reverse Purge (MRP)
• Kasety filtracyjne z przewodzącego, aluminizowanego materiału spun-bond
• Konstrukcja ze stali nierdzewnej (typ 304)

Konstrukcja techniczna

Odpylacz wyposażony jest w trójfazowy silnik TEFC przystosowany do pracy ciągłej i certyfikowany przez jednostkę notyfikowaną do zastosowań ATEX. Sekcja filtracyjna składa się z przewodzących kaset filtracyjnych, czyszczonych ręcznie za pomocą systemu reverse purge z wykorzystaniem sprężonego powietrza. Zebrany pył trafia do wysuwanej szuflady o pojemności 10 litrów.

Wszystkie koła oraz elementy konstrukcyjne są przewodzące, a urządzenie zostało zaprojektowane jako system bezpieczny pod względem ESD, minimalizujący ryzyko wyładowań elektrostatycznych.

Wyposażenie opcjonalne

• Ramiona odciągowe: 2 × Ø150 mm lub 1 × Ø200 mm
• Moduł filtra HEPA (opcja)

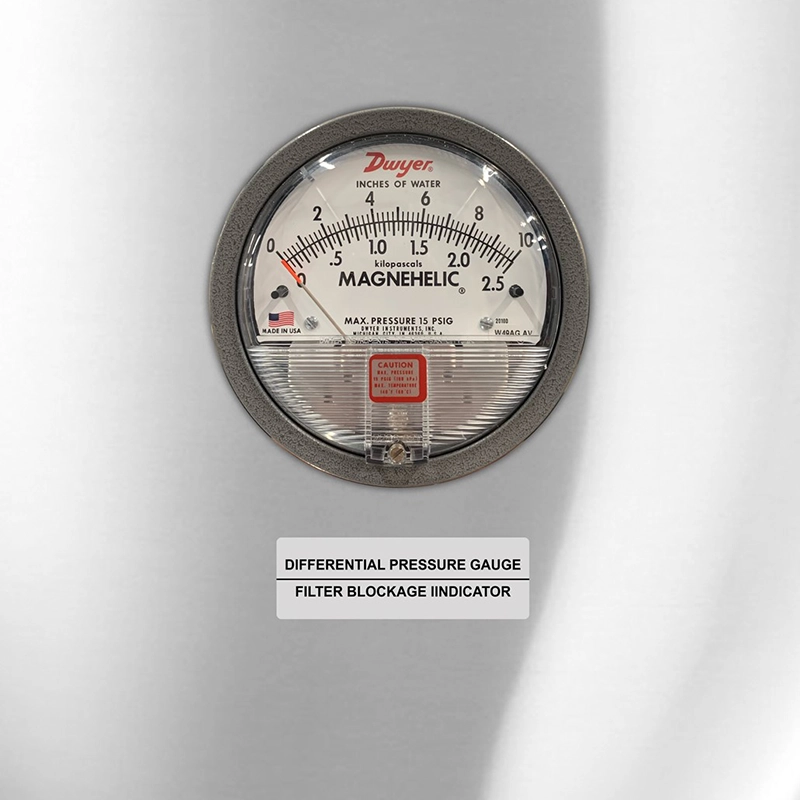

• Manometr różnicy ciśnień (wskaźnik zabrudzenia filtra)
• Uchwyt ścienny do ramion odciągowych
• Kasety filtracyjne Hemipleat®

Bezpieczeństwo i certyfikacja

• Oznaczenie ATEX: II 1/2GD
• Zabezpieczenie zewnętrzne: Ex db h IIB T4 Gb / Ex h tb IIIC T135°C Db IP65
• Zabezpieczenie wewnętrzne: Ex h IIC T6 Ga / Ex h IIIC T50°C Da
• Norma: EN 17348:2022 – Dry Type (odpylanie pyłów palnych)
• Jednostka notyfikowana: LCIE

Uwaga techniczna

Model CD-1200 EX SS MAN przeznaczony jest do odzysku suchych, palnych i przewodzących pyłów.
Dobór odpowiedniej kategorii ATEX, przewodzących akcesoriów oraz skuteczne uziemienie są kluczowe dla bezpiecznej eksploatacji.
Urządzenie nie jest przeznaczone do odciągu gazów wybuchowych.

Powiązane artykuły

• Procesowe odpylanie wymaga bliskości źródła
• ATEX ABC – zanim dojdzie do zapłonu
• Certyfikat ATEX to już za mało – poznaj EN 17348

FAQ

Do jakich stref ATEX przeznaczony jest odpylacz?
Urządzenie jest przeznaczone do pracy w strefie 1 (gaz) oraz strefie 21 (pył), a jego konstrukcja wewnętrzna odpowiada wymaganiom strefy 20 (pył).

Czy urządzenie jest przeznaczone do odciągu procesowego?
Tak. CD-1200 EX został zaprojektowany specjalnie do procesowego odciągu miejscowego pyłu unoszącego się w powietrzu.

Jak odbywa się czyszczenie filtrów?
Czyszczenie filtrów odbywa się ręcznie za pomocą systemu Manual Reverse Purge (MRP) z użyciem sprężonego powietrza.

Czy możliwe jest zastosowanie ramion odciągowych?
Tak. Urządzenie może współpracować z dwoma ramionami Ø150 mm lub jednym przyłączem Ø200 mm.
