Tiger-Vac CD-2600 EX CR (ARP) Z22 3D
Odkurzacz przemysłowy ATEX Strefa 22 (3D) z systemem Automatic Reverse Purge (ARP)
Tiger-Vac CD-2600 EX CR (ARP) Z22 3D to certyfikowany odkurzacz przemysłowy ze stali nierdzewnej, zaprojektowany do bezpiecznego zasysania palnych i przewodzących pyłów w strefach ATEX Pyłowa Strefa 22. Platforma CD EX posiada pełną certyfikację ATEX i IECEx (LCIE 0081) jako II 1/2GD, co oznacza ochronę wewnętrzną Ex h IIC/IIIC (Strefa 0/20) oraz zewnętrzną Ex db/tb (Strefa 1/21). Zapewnia to udokumentowane bezpieczeństwo pracy z pyłami wybuchowymi zarówno podczas produkcji, jak i czyszczenia.
Konstrukcja techniczna i system ARP

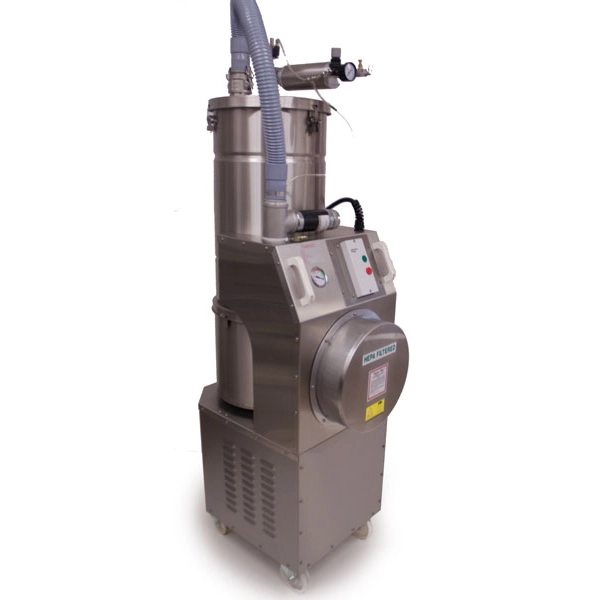

CD-2600 EX CR (ARP) Z22 3D to pionowo montowany odkurzacz do pracy ciągłej, wyposażony w silnik przeciwwybuchowy 3-fazowy (TEFC) o mocy 2,2 kW lub 4,0 kW. Urządzenie osiąga do 299 m³/h przepływu powietrza i podciśnienie do 3 380 mm H₂O w zależności od wersji. System Automatic Reverse Purge (ARP) automatycznie czyści antystatyczny wkład filtracyjny, utrzymując niskie opory przepływu i stabilną siłę ssania podczas pracy ciągłej. Zdejmowany zbiornik 36 L ze stali nierdzewnej zapewnia łatwe i bezpieczne opróżnianie przy minimalnym kontakcie operatora z pyłem.
Bezpieczeństwo, ATEX i kontrola ESD
CD-2600 EX CR (ARP) Z22 3D jest częścią serii CD EX, certyfikowanej przez LCIE (0081) jako II 1/2GD z oznaczeniem zewnętrznym Ex db h IIB T4 Gb / Ex h tb IIIC T135°C Db IP65 oraz oznaczeniem wewnętrznym Ex h IIC T6 Ga / Ex h IIIC T50°C Da. Cały system jest bezpieczny ESD z całkowitą rezystancją poniżej 10 Ω i został przetestowany pod kątem zbierania palnych i przewodzących pyłów zgodnie z EN 17348. To gwarantuje niezawodne działanie w strefach ATEX 22, gdzie wymagana jest udokumentowana, niezależna certyfikacja EX.
Typowe zastosowania
Model Z22 3D jest idealny do codziennego czyszczenia i kontroli pyłu w obszarach produkcyjnych z obecnością pyłów palnych, takich jak przemysł farmaceutyczny, biotechnologiczny, spożywczy, chemiczny, lakierniczy, produkcja tworzyw sztucznych i kompozytów oraz 3D printing i additive manufacturing. Konstrukcja ze stali nierdzewnej oraz opcjonalne filtry HEPA/ULPA czynią go odpowiednim także dla środowisk higienicznych wymagających jednoczesnej kontroli ESD i zgodności ATEX.
Potrzebujesz pomocy w doborze odkurzacza ATEX do Strefy 22?
Wspieramy branżę farmaceutyczną, biotechnologiczną, spożywczą i przemysłową w prawidłowym doborze, dokumentacji oraz akcesoriach ESD/ATEX.
Nota techniczna
Choć urządzenie jest sprzedawane jako model Z22 (3D), należy do serii CD EX, która posiada pełną certyfikację ATEX/IECEx jako II 1/2GD. Oznacza to potwierdzoną odporność wewnętrzną na zasysanie palnych i przewodzących pyłów oraz zweryfikowane limity temperatur, szczelność i wymagania uziemienia. Węże i akcesoria spełniają wymagania ESD/ATEX, lecz nie są osobno certyfikowane i muszą być stosowane w prawidłowo uziemionym systemie.
FAQ
Co oznacza Z22 3D?
Model przeznaczony do pracy w ATEX Pyłowa Strefa 22 (kategoria 3D), gdzie atmosfera wybuchowa występuje rzadko i krótkotrwale.
Na czym polega różnica między ARP a MRP?
ARP (Automatic Reverse Purge) automatycznie czyści filtr za pomocą odwróconego przepływu powietrza, zapewniając stabilną pracę w trybie ciągłym. MRP wymaga ręcznego uruchomienia.
Czy nadaje się do środowisk farmaceutycznych?
Tak — seria CD EX jest kompatybilna z cleanroomami ISO Class 4, a konstrukcja ze stali nierdzewnej i opcjonalne filtry HEPA/ULPA czynią urządzenie odpowiednim dla środowisk GMP.
W jakich branżach stosuje się ten model?
Farmacja, biotechnologia, przemysł spożywczy, chemiczny, lakierniczy, tworzywa, kompozyty, 3D printing oraz additive manufacturing.
Linki powiązane
Specyfikacja techniczna – Tiger-Vac CD-2600 EX CR (ARP) Z22 3D
| Parametr | Model 2,2 kW | Model 4,0 kW |
|---|---|---|
| Seria certyfikowana | CD EX – certyfikacja ATEX & IECEx (II 1/2GD) | |
| Klasyfikacja strefy (modelu) | Z22 – ATEX Pyłowa Strefa 22 (kategoria 3D) | |
| Napięcie / Częstotliwość | 400 V – 50 Hz | 400 V – 50 Hz |
| Fazy | Trójfazowy (TEFC) | Trójfazowy (TEFC) |
| Moc | 2,2 kW (2 200 W) | 4,0 kW (4 000 W) |
| Pobór prądu | 5,2 A | 8,2 A |
| Przepływ powietrza | 299 m³/h | 299 m³/h |
| Podciśnienie | 2 540 mm H₂O | 3 380 mm H₂O |
| Ustawienie VRV | 1 780 mm H₂O | 2 030 mm H₂O |
| Poziom hałasu | 68 dB(A) | 68 dB(A) |
| Średnica wlotu | 50 mm | 50 mm |
| System czyszczenia filtra | Automatic Reverse Purge (ARP) | |
| Wkład filtracyjny | Wkład antystatyczny (rezystancja <10 Ω) | |

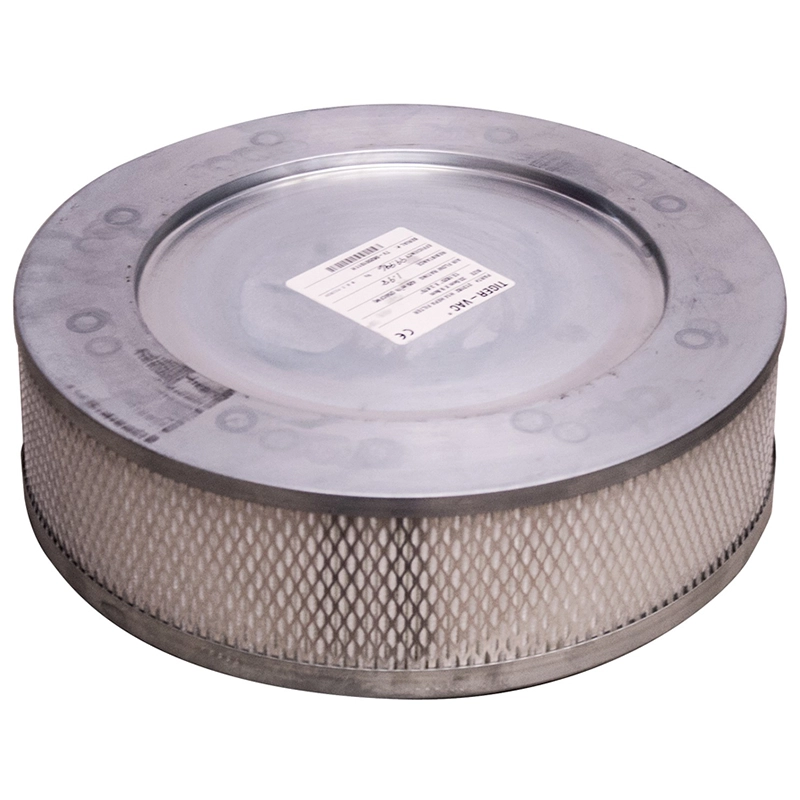

| Filtr końcowy (opcjonalnie) | HEPA H14 lub ULPA U15 (EN 1822 – test szczelności) | |
| Zbiornik | 36 L ze stali nierdzewnej | |
| Materiały | Stal nierdzewna AISI 304/316 | |
| Tryb pracy | Praca ciągła | |
| Temperatura otoczenia | -5 °C do +37 °C | |

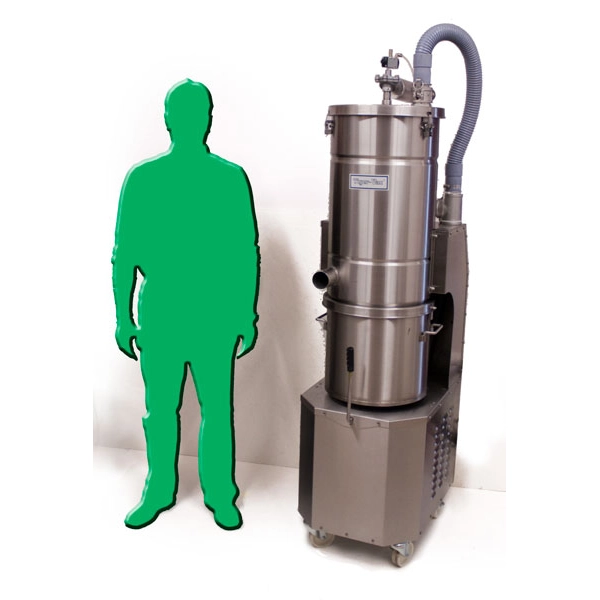

| Wymiary (D × S × W) | 66 × 51 × 191 cm | |
| Waga | 112 kg | |
| Długość przewodu | 10 m | |
