Tiger-Vac CD/EUR-36L EX DT (MRP) ULPA WITH SS CART 1/2GD
Przemysłowy odkurzacz ATEX 1/2GD do palnego i przewodzącego pyłu w strefach 1/2/21/22 – z filtracją ULPA U15
Tiger-Vac CD/EUR-36L EX DT (MRP) ULPA WITH SS CART 1/2GD Z1-2-21-22 to w pełni certyfikowany odkurzacz przemysłowy ATEX i IECEx, przeznaczony do bezpiecznego zasysania palnego i przewodzącego pyłu zarówno w atmosferach gazowych, jak i pyłowych. Zaprojektowany dla krytycznych środowisk farmaceutycznych, biotechnologicznych, spożywczych i procesowych, łączy pełną zgodność, pracę w trybie ciągłym oraz wyjątkowo wysoką skuteczność filtracji. Urządzenie wyposażono w filtr końcowy ULPA U15 (99,999%), testowany metodą aerozolową przed opuszczeniem fabryki, zgodny z czystością pomieszczeń aż do ISO Klasa 4.
- Oznakowanie ATEX: II 1/2GD – zewnętrzne: Ex db h IIB T4 Gb / Ex h tb IIIC T135°C Db IP65, wewnętrzne: Ex h IIC T6 Ga / Ex h IIIC T50°C Da.
- Certyfikacja ATEX i IECEx przez jednostkę notyfikowaną (LCIE 03 ATEX 6295 X / IECEx LCI 10.0040X).
- Filtr ULPA U15 – 99,999% przy 0,12 µm / 99,9995% przy 0,18 µm, testowany wg IEST-RP-CC001 i EN 1822 (MPPS).
- Filtr podstawowy Reverse Purge wykonany z przewodzącego aluminizowanego spunbondu – rezystancja całego systemu < 10 Ω.
- Konstrukcja całkowicie ze stali nierdzewnej AISI 304 z wózkiem CSMT (Carriage with Suspended Motor Top) i kołami elektrostatycznie rozpraszającymi.
- Przystosowany do pracy ciągłej i zgodny z wymaganiami produkcji GMP.
Budowa techniczna i system filtracji

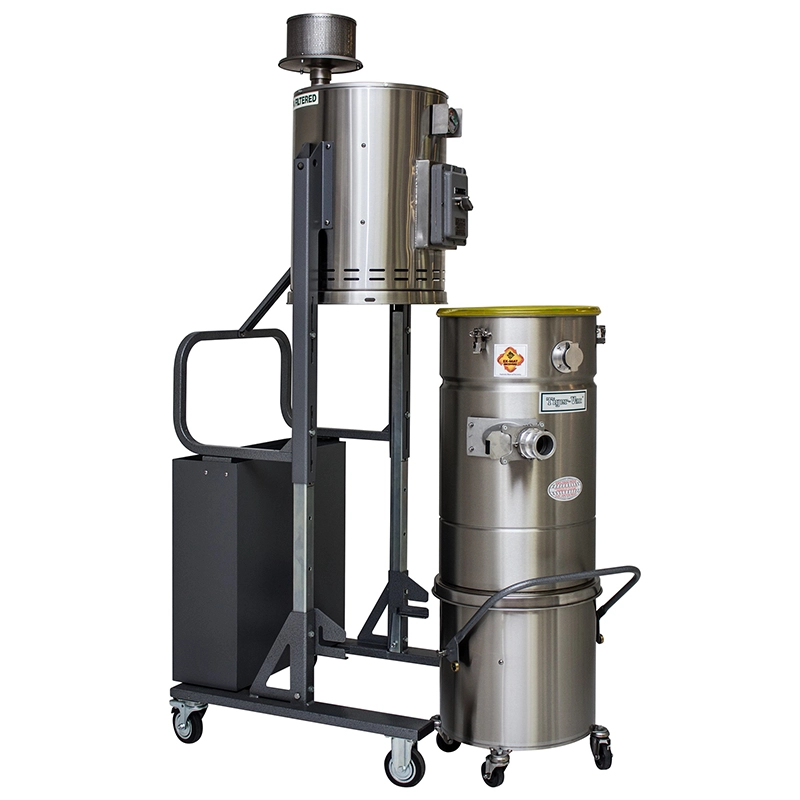

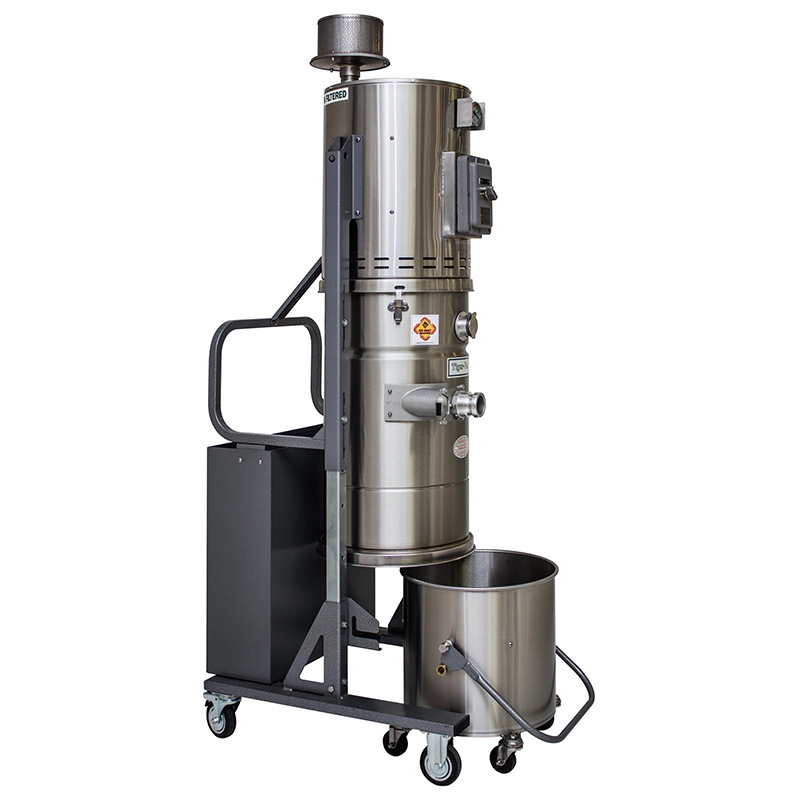

Urządzenie posiada konstrukcję pionową – silnik i sterowanie umieszczono w górnej części, odłączaną komorę filtra w części środkowej, a 36-litrowy odczepiany zbiornik na dole. Filtr główny to przewodząca kaseta Reverse Purge z aluminizowanego spunbondu (16” H × 3,63” ID × 7,932” OD), czyszczona systemem Manual Reverse Purge (MRP). Zapewnia to stały przepływ 212 m³/h bez użycia sprężonego powietrza. Filtr ULPA U15 zamontowany na wylocie gwarantuje ekstremalnie czyste powietrze — idealne do zastosowań farmaceutycznych i spożywczych.
Bezpieczeństwo i strefy ATEX
- Zewnętrzna kategoria 2GD umożliwia pracę w strefach 1/2 (gaz) i 21/22 (pył).
- Wewnętrzna kategoria 1G/1D pozwala na bezpieczne zasysanie palnego pyłu bezpośrednio do zbiornika i komory filtra.
- Certyfikowany jako Dry Type (DT) kolektor pyłu wg EN 17348.
- Obudowa o klasie szczelności IP65.
- W zestawie miernik do kontroli ciągłości uziemienia (rezystancja < 10 Ω).
Typowe zastosowania
Model ten wykorzystywany jest w środowiskach o podwyższonym ryzyku i wysokich wymaganiach czystości: farmacja, biotechnologia, laboratoria, przemysł spożywczy i procesowy. ULPA U15 czyni go idealnym do stanowisk generujących ultra-drobny pył lub tam, gdzie krytyczne jest zapobieganie zanieczyszczeniom krzyżowym, m.in.:
- prasy tabletkowe, urządzenia do powlekania tabletek, mieszalniki proszków, granulatory
- linie napełniające i dozujące
- obsługa laktozy, skrobi, cukru, substancji pomocniczych i mikrocząstek
- produkcja żywności funkcjonalnej i nutraceutyków
Notatka techniczna
Dzięki wewnętrznej kategorii 1G/1D oraz pełnej certyfikacji jednostki notyfikowanej LCIE, model ten może być instalowany w systemach obejmujących strefy gazowe i pyłowe. Zgodnie z EN 17348 oraz dyrektywą ATEX 2014/34/UE użytkownik musi zapewnić prawidłowe uziemienie wszystkich elementów (węże, rury, końcówki, maszyny). Dozwolone są wyłącznie akcesoria antystatyczne lub przewodzące. Do pyłów metalicznych lub pirotechnicznych wymagane są specjalne zestawy narzędzi Tiger-Vac (< 10 Ω).
Potrzebujesz doradztwa w zakresie ATEX 1/2GD i filtracji ULPA?
Oferujemy wsparcie w doborze urządzeń, dokumentacji, projektowaniu systemów centralnych i doborze akcesoriów ESD dla przemysłu spożywczego i farmaceutycznego.
FAQ
Co oznacza ATEX 1/2GD?
Oznacza to kategorię wewnętrzną 1G/1D oraz zewnętrzną 2GD, umożliwiającą pracę w strefach 1/2/21/22.
Czym różni się wersja ULPA od wersji HEPA?
ULPA U15 zapewnia skuteczność 99,999% przy 0,12 µm i jest testowana metodą aerozolową – wymaganą w wielu zakładach farmaceutycznych i biotechnologicznych.
Czy odkurzacz jest zgodny z wymaganiami cleanroom?
Tak – jest kompatybilny z pomieszczeniami czystymi ISO Klasa 4.
Czy system czyszczenia filtra wymaga sprężonego powietrza?
Nie. Manual Reverse Purge (MRP) działa bez sprężonego powietrza, odwracając przepływ przez plisę filtra.
Czy można go używać do pyłów metalicznych?
Tak – ale wyłącznie z zestawami narzędzi Tiger-Vac o rezystancji < 10 Ω. Zalecamy konsultację przy takich aplikacjach.
Powiązane linki
Dane techniczne – Tiger-Vac CD/EUR-36L EX DT (MRP) ULPA WITH SS CART 1/2GD Z1-2-21-22
| Specyfikacja | 400 V – 3-fazowy | 230 V – 1-fazowy |
|---|---|---|
| Oznakowanie ATEX | II 1/2GD – Ex db h IIB T4 Gb / Ex h tb IIIC T135°C Db IP65 (zewn.) Ex h IIC T6 Ga / Ex h IIIC T50°C Da (wewn.) | |
| Certyfikaty | LCIE 03 ATEX 6295 X, IECEx LCI 10.0040X, EN 17348 | |
| Napięcie | 400 V | 230 V |
| Częstotliwość | 50 Hz | 50 Hz |
| Moc | 2,2 kW | 1,5 kW |
| Pobór prądu | 4,8 A | 12,3 A |
| Przepływ powietrza | 212 m³/h | 212 m³/h |
| Podciśnienie | 2 540 mm H₂O | 2 540 mm H₂O |
| Ustawienie VRV | 1 780 mm H₂O | 1 780 mm H₂O |
| Średnica wlotu | Ø50 mm | |
| Czyszczenie filtra | Manual Reverse Purge (MRP) | |
| Filtr główny | Przewodzący spunbond aluminizowany, 16” × 3,63” ID × 7,932” OD | |
| Filtr ULPA | U15 – 99,999% @ 0,12 µm / 99,9995% @ 0,18 µm | |
| Zbiornik | 36 L, stal nierdzewna AISI 304 | |
| Zakres temperatur | -5 °C do +37 °C | |
| Materiały | Stal nierdzewna AISI 304 | |
| Wymiary | 78 × 56 × 178 cm | |
| Waga | 99 kg | |
| Długość kabla | 10 m | |
| Kontrola uziemienia | Miernik ciągłości uziemienia (< 10 Ω) w zestawie | |
