NORRES AIRDUC® PUR 355 EC (HD)
Elektrisk ledende PUR-slange til ATEX zone 20-22
En elektrisk ledende PUR-slange til ATEX zone 20-22 er essentiel for sikker transport, udsugning og håndtering af støv, pulver og granulat i eksplosionsfarlige miljøer. NORRES AIRDUC® PUR 355 EC (HD) er udviklet specifikt til ATEX-klassificerede områder og sikrer korrekt drift i både zone 20, 21 og 22. Læs mere om ATEX, zoneklassificering og sikkerhed.
Kraftig ATEX-slange til høj gennemstrømning
NORRES AIRDUC® PUR 355 EC (HD) er en elektrisk ledende PUR-slange designet til ATEX zone 20-22 og lignende risikomiljøer. Denne robuste polyurethanslange gør transport og udsugning af støv og granulater sikker – slangen kombinerer slidstyrke, fleksibilitet og trykbestandighed. Den er særligt velegnet til procesanlæg, industristøvsugere og systemer med krav om ledende og ATEX-certificeret slange.
Statisk elektricitet og jordforbindelse er kritisk i ATEX-zoner. Læs vores guide: Kender du din Ohm, kender du din ATEX-risiko.
Dokumenteret sikkerhed i Ex-områder

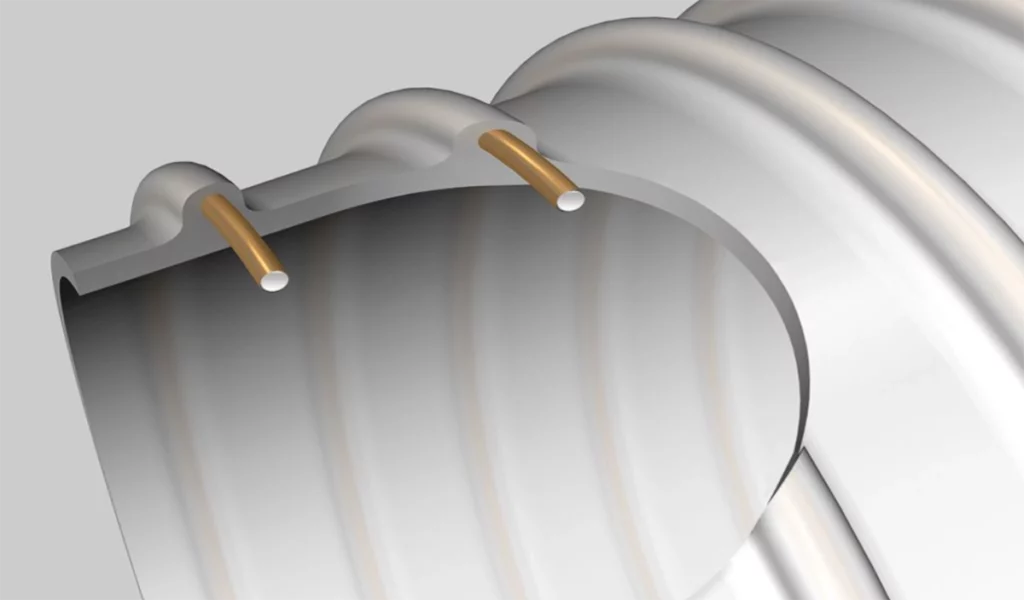

AIRDUC® 355 EC (HD) har en ledende Pre-PUR®-væg med integreret fjederstål og lav overflademodstand (< 10³ Ω). Slangen er DEKRA-testet, EC-mærket i henhold til TRGS 727 og ATEX 2014/34/EU og kan jordes som en del af et Ex-system. Konstruktionen forhindrer opbygning af statisk ladning og sikrer konstant ledningsevne gennem hele slangens væg. Se hvordan svage led kan skabe eksplosionsfare.
Fleksibel funktion og temperaturmodstand
Konstruktionen giver lav vægt, høj vakuum- og trykmodstand samt temperaturbestandighed fra –40 °C til +90 °C. Slangen bevarer fleksibilitet ved lave temperaturer og modstår olie, benzin og de fleste kemikalier. Den elektrisk ledende PUR-slange til ATEX zone 20-22 er dermed optimal til procesanlæg, støvudsugning og transport af faste, tørre materialer i eksplosionsfarlige områder.
Har du brug for rådgivning?
Kontakt os for personlig vejledning om valg af elektrisk ledende PUR-slange til ATEX zone 20-22, samt koblinger og jordforbindelse. Vi hjælper med dimensionering og kompatibilitet til dit procesanlæg.
Faglig note
TRGS 727 kræver elektrisk ledende materiale (< 10⁶ Ω) ved pneumatisk transport af brændbart støv. AIRDUC® 355 EC (HD) opfylder dette krav – og kan derfor anvendes i zone 20 indvendigt og zone 21/22 udvendigt. Slangen består af ledende Pre-PUR® med fjederstål, hvilket sikrer effektiv jording og afledning af statisk elektricitet.
FAQ om elektrisk ledende PUR-slange til ATEX zone 20-22
Hvilke miljøer egner den sig til?
Elektrisk ledende PUR-slange til ATEX zone 20-22 anvendes i procesanlæg, støvsugerinstallationer samt områder med støv, granulat og gasser.
Er den testet efter ATEX?
Ja, slangen er testet og godkendt i henhold til ATEX 2014/34/EU og TRGS 727 for brug i støvzoner 21 og 22 samt indvendigt i zone 20.
Kan den jordes?
Ja, spiraltråden kan forbindes til jordpotentiale, og slangen er fremstillet i ledende materiale, som sikrer fuld ESD-sikkerhed gennem slangens væg.
Er slangen godkendt til fødevarer?
Nej, AIRDUC® 355 EC (HD) må ikke anvendes til fødevarekontakt, kun til industrielle produkter og procesaffald.
Relaterede links
Tekniske specifikationer
| Indvendig diameter (tommer / mm) | Udvendig diameter (mm) | Tryk DIN 26057 (50% forlængelse) (bar) | Vakuum DIN 26057 (aksialt fikseret) (bar) | Bøjningsradius (mm) | Vægt (kg/m) | Dimensioner på lager (m) | Produktions længder (m) | Bestillingsnr. |
|---|---|---|---|---|---|---|---|---|
| 1 / 25 | 32,00 | 2,930 (4,47) | 1,000 (1,00) | 20,00 | 0,28 | 10 | 15 | 355-0025-1003 |
| - / 30 | 40,00 | 2,470 (3,99) | 1,000 (1,00) | 25,00 | 0,47 | 10 | 15 | 355-0030-1003 |
| 1,25 / 32 | 42,00 | 2,325 (3,75) | 0,950 (1,00) | 26,00 | 0,47 | - | 10 | 355-0032-1003 |
| 1,5 / 38 | 48,00 | 1,975 (3,19) | 0,915 (1,00) | 29,00 | 0,55 | 10 | - | 355-0038-1003 |
| - / 40 | 50,00 | 1,880 (3,03) | 0,905 (1,00) | 30,00 | 0,57 | 10 | 15 | 355-0040-1003 |
| 2 / 50-51 | 60,00 | 1,515 (2,45) | 0,783 (1,00) | 35,00 | 0,71 | 10 15 20 | - | 355-0050-1003 |
| - / 55 | 65,00 | 1,385 (2,23) | 0,712 (1,00) | 38,00 | 0,77 | - | 10 | 355-0055-1003 |
| 2,36 / 60 | 70,00 | 1,270 (2,05) | 0,650 (1,00) | 40,00 | 0,83 | 10 | 15 20 | 355-0060-1003 |
| 2,5 / 63-65 | 75,00 | 1,175 (1,90) | 0,603 (1,00) | 43,00 | 0,89 | 10 | 15 | 355-0065-1003 |
| - / 70 | 81,00 | 1,515 (2,45) | 0,513 (1,00) | 46,00 | 1,01 | 10 15 | - | 355-0070-1003 |
| 3 / 75-76 | 86,00 | 1,420 (2,29) | 0,479 (1,00) | 66,00 | 1,07 | - | 10 | 355-0075-1003 |
| - / 80 | 91,00 | 1,335 (2,15) | 0,451 (1,00) | 69,00 | 1,14 | 10 | - | 355-0080-1003 |
| 4 / 100 | 111,00 | 1,075 (1,73) | 0,370 (0,94) | 73,00 | 1,41 | 10 15 | - | 355-0100-1003 |
| - / 110 | 121,00 | 0,980 (1,58) | 0,320 (0,77) | 90,00 | 1,54 | 10 | - | 355-0110-1003 |
| 4,5 / 114-115 | 126,00 | 0,935 (1,51) | 0,323 (0,70) | 94,00 | 1,61 | 15 | 10 | 355-0115-1003 |
| 5 / 125-127 | 136,00 | 0,865 (1,39) | 0,290 (0,57) | 100,00 | 1,74 | 10 | - | 355-0125-1003 |
| 8 / 200 | 212,00 | 0,505 (0,81) | 0,142 (0,34) | 226,00 | 2,85 | 10 | - | 355-0200-1003 |
| - / 300 | 313,00 | 0,340 (0,54) | 0,085 (0,19) | 226,00 | 4,32 | 10 | - | 355-0300-1003 |
Hvis ønskede længder kun fremgår i kolonnen Produktions længder (m), og ikke i kolonnen Dimensioner på lager (m), er der et minimumskrav på 150 meter pr. ordre.
Overtryk og undertryk er anbefalede grænseværdier for drift; produkterne kan ved forespørgsel tåle højere belastninger. Bøjningsradius måles gennem slangebuen indvendigt. Ret til tekniske ændringer forbeholdes. Alle værdier er bestemte ved 20°C og er omtrentlige.
