NORRE CONNECT 270-271
Metal kobling og reduktion til industrislanger – galvaniseret eller rustfri udførelse

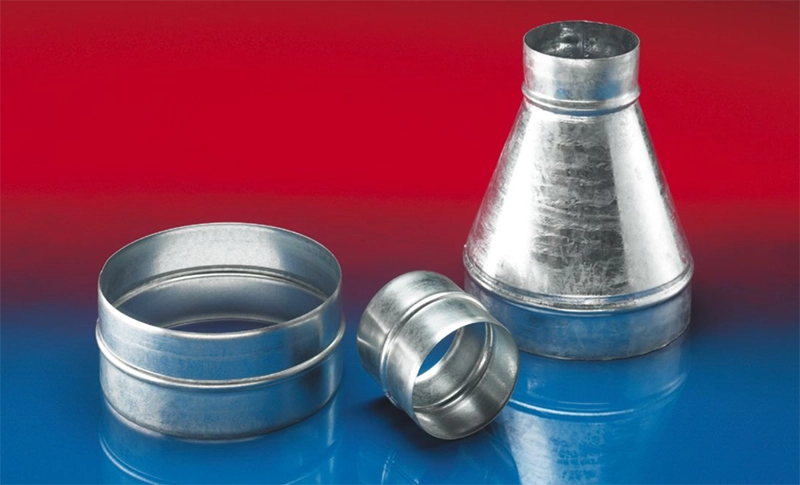

NORRES CONNECT 270-271 er en serie af robuste metalkoblinger og reduktioner fremstillet i galvaniseret stål. De anvendes til sammenkobling eller diameterreduktion mellem to industrislanger i ventilations-, udsugnings-, og vakuumsystemer. Serien kan leveres i rustfri udførelse (INOX) på forespørgsel og er egnet til temperaturer op til 200 °C.
Egenskaber og opbygning
- Nem og hurtig montage – genanvendelig (gevindversion).
- Galvaniseret stål med høj mekanisk styrke.
- Fås også i rustfri udførelse (INOX) på forespørgsel.
- Temperaturområde op til 200 °C.
- Overholder RoHS- og REACH-krav.
Anvendelse
Til kobling og samling af NORRES-slanger i ventilations-, proces-, og udsugningsanlæg. Velegnet til industri- og værkstedsinstallationer, hvor der kræves stabil og lufttæt samling i metal frem for plast. Reducer-varianterne anvendes til overgang mellem to slangedimensioner.
Faglig note
CONNECT 270-271 sikrer en mekanisk stærk og varmebestandig samling, som tåler høje flowhastigheder og termiske påvirkninger. Ved ATEX-installationer skal der dog vælges korrekt slange- og koblingskombination, så potentialudligning bevares gennem hele systemet. Galvaniseret stål giver god elektrisk kontinuitet mellem komponenterne.
Varianter
- CONNECT 270 – kobling: ens diameter i begge ender (slange ↔ slange).
- CONNECT 271 – reduktion: overgang mellem to forskellige diametre (slange ↔ slange).
Anbefalet tilbehør
- CLAMP 211 / 212 / 217 – spændebånd til fastgørelse.
- CONNECT 228 – adapterdele til andre koblingstyper.
Har du brug for hjælp til valg af korrekt kobling?
Kontakt os for rådgivning om metalforbindelser, reduktioner og spændebånd til NORRES-slanger.
FAQ: NORRES CONNECT 270-271
Hvad bruges CONNECT 270-271 til?
Til kobling eller diameterreduktion mellem to industrislanger i metaludførelse.
Hvilke materialer fås den i?
Galvaniseret stål som standard og rustfri stål (INOX) på forespørgsel.
Hvilke temperaturer tåler koblingen?
Op til 200 °C afhængigt af montage og slangevalg.
Kan den bruges i ATEX-installationer?
Ja, når den kombineres med korrekt ledende slange og spændebånd, så elektrisk kontinuitet bevares.
Hvordan fastgøres koblingen?
Ved hjælp af spændebånd (CLAMP 211 / 212 / 217) på begge sider.
Relaterede links
Tekniske specifikationer – CONNECT 270-271
Tabellen viser standardmål for CONNECT 270 (koblinger) og CONNECT 271 (reduktioner). Alle mål er i mm og gælder ved ca. 20 °C.
CONNECT 270 – Koblinger (samme diameter)
| Slange Ø (mm) | L1 (mm) | L2 (mm) | Total L3 (mm) | Godstykkelse (mm) | Vægt (kg) | Bestillingsnr. |
|---|---|---|---|---|---|---|
| 50 | 40 | 40 | 90 | 0,60 | 0,200 | 270-0050-0000 |
| 60 | 40 | 40 | 90 | 0,60 | 0,200 | 270-0060-0000 |
| 75 | 40 | 40 | 90 | 0,60 | 0,200 | 270-0075-0000 |
| 100 | 40 | 40 | 90 | 0,60 | 0,200 | 270-0100-0000 |
| 150 | 40 | 40 | 90 | 0,60 | 0,500 | 270-0150-0000 |
| 250 | 60 | 60 | 130 | 0,60 | 0,800 | 270-0250-0000 |
| 315 | 60 | 60 | 130 | 0,70 | 1,100 | 270-0315-0000 |
| 400 | 80 | 80 | 170 | 0,70 | 1,600 | 270-0400-0000 |
CONNECT 271 – Reduktioner (forskellige diametre)
| Ø D1 (mm) | Ø D2 (mm) | L1 (mm) | L2 (mm) | Total L3 (mm) | Godstykkelse (mm) | Vægt (kg) | Bestillingsnr. |
|---|---|---|---|---|---|---|---|
| 75 | 50 | 40 | 40 | 135 | 0,60 | 0,200 | 271-0075-0000 |
| 100 | 80 | 40 | 40 | 140 | 0,60 | 0,200 | 271-0100-0000 |
| 150 | 100 | 40 | 40 | 175 | 0,60 | 0,300 | 271-0150-0000 |
| 200 | 150 | 40 | 40 | 175 | 0,60 | 0,500 | 271-0200-0000 |
| 250 | 200 | 60 | 40 | 200 | 0,60 | 0,800 | 271-0250-0000 |
| 300 | 200 | 60 | 40 | 265 | 0,70 | 1,200 | 271-0300-0000 |
Alle værdier ved ca. 20 °C. Ret til tekniske ændringer forbeholdes.
