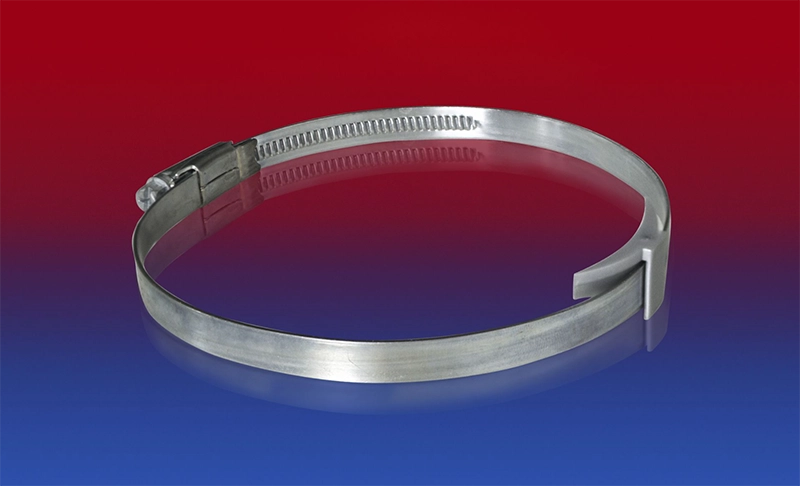

NORRES CLAMP 210 BRIDGE CLAMP
Brospændebånd med plastbro til udvendigt korrugerede slanger
NORRES CLAMP 210 BRIDGE CLAMP er et praktisk og prisvenligt brospændebånd til fastgørelse af udvendigt korrugerede spiralslanger som AIRDUC®, PROTAPE® og CP-serierne. Den plastbaserede bro sikrer en tæt og stabil montage uden at beskadige slangens profil. Spændebåndet er fler-delt, let at montere og kan genbruges ved service eller udskiftning.
Egenskaber og opbygning
- Næsten lækagefri og sikker fastspænding via specialudformet plastbro.
- Hurtig og enkel montage, kan genanvendes.
- Flere dele for fleksibel tilpasning.
- Materialer: bro i PA6, bånd, skrue og hus i galvaniseret stål (W1).
- Overholder RoHS-direktivet og REACH-forordningen.
Anvendelse
Til spænding af udvendigt korrugerede slanger i udsugning, ventilation og transport af støv, pulver eller luft – fx NORRES AIRDUC®, PROTAPE® og CP-serierne.
Faglig note
Brospændebånd med plastbro som CLAMP 210 er velegnede, hvor man ønsker en stabil og vibrationssikker fastgørelse uden direkte metal-til-metal-kontakt. De anvendes typisk til standard- og antistatiske slanger, hvor potentialudligning ikke er påkrævet. Ved ATEX-installationer anbefales i stedet CLAMP 212 i rustfrit stål for korrekt elektrisk forbindelse.
Anbefalet tilbehør
- CONNECT 228 / 233 – adapter- og koblingsdele til AIRDUC® / PROTAPE®.
- CONNECT 270–271 – rustfri/hygiejniske koblinger til proces- og fødevareanlæg.
Har du brug for hjælp til korrekt montage?
Kontakt os for rådgivning om valg af spændebånd, potentialudligning og kompatible koblinger til dine NORRES-slanger.
FAQ: NORRES CLAMP 210 BRIDGE CLAMP
Hvad bruges NORRES CLAMP 210 BRIDGE CLAMP til?
Til fastgørelse af udvendigt korrugerede spiralslanger som AIRDUC®, PROTAPE® og CP-serier. Plastbroen sikrer jævn og tæt klemning uden at beskadige slangen.
Hvordan adskiller den sig fra CLAMP 212?
CLAMP 210 har bro i plast (PA6) og komponenter i galvaniseret stål, mens CLAMP 212 er fuldt rustfri og egnet til ATEX-installationer.
Kan CLAMP 210 bruges i ATEX-områder?
Nej, plastbroen forhindrer fuld elektrisk forbindelse. Til ATEX-zoner anbefales CLAMP 212 eller CLAMP 208 (W2/W4).
Hvilke materialer er brugt?
Bro: PA6 (polyamid). Bånd, skrue og hus: galvaniseret stål (W1).
Hvordan vælger jeg den rigtige størrelse?
Find slangens faktiske yderdiameter og vælg et spændebånd, hvis klemområde dækker denne værdi. Se tabellen nedenfor.
Relaterede links
Tekniske specifikationer – størrelser og kompatibilitet
Tabellen viser spændebåndets nominelle spændvidde (klemområde) og hvilke slangeserier det passer til. CLAMP 210 leveres i poser á 10 stk. Standardfarve: sølv.
| Passer til slange I.D. (mm) | Klemområde (mm) | Båndbredde (mm) | Pakning (Pcs) | Bestillingsnr. |
|---|---|---|---|---|
| 25–31 | 25–31 | 9 | 10 | 210-0025-0000 |
| 32–39 | 32–39 | 9 | 10 | 210-0032-0000 |
| 40–49 | 40–49 | 9 | 10 | 210-0040-0000 |
| 50–59 | 50–59 | 9 | 10 | 210-0050-0000 |
| 60–69 | 60–69 | 9 | 10 | 210-0060-0000 |
| 70–79 | 70–79 | 9 | 10 | 210-0070-0000 |
| 80–89 | 80–89 | 9 | 10 | 210-0080-0000 |
| 90–99 | 90–99 | 9 | 10 | 210-0090-0000 |
| 100–109 | 100–109 | 9 | 10 | 210-0100-0000 |
| 110–119 | 110–119 | 9 | 10 | 210-0110-0000 |
| 120–129 | 120–129 | 9 | 10 | 210-0120-0000 |
| 130–139 | 130–139 | 9 | 10 | 210-0130-0000 |
| 140–149 | 140–149 | 9 | 10 | 210-0140-0000 |
| 150–159 | 150–159 | 9 | 10 | 210-0150-0000 |
| 160–169 | 160–169 | 9 | 10 | 210-0160-0000 |
| 170–179 | 170–179 | 9 | 10 | 210-0170-0000 |
| 180–189 | 180–189 | 9 | 10 | 210-0180-0000 |
| 190–199 | 190–199 | 9 | 10 | 210-0190-0000 |
| 200–209 | 200–209 | 9 | 10 | 210-0200-0000 |
Alle værdier er oplyst af producenten og bestemt ved ca. 20 °C. Ret til tekniske ændringer forbeholdes.
