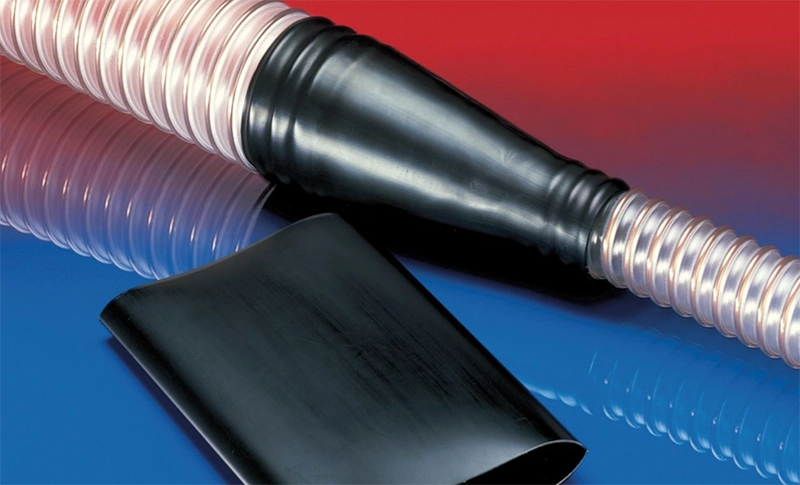

NORRES CONNECT 223 SLEEVE
Krympeflex-muffe til samling af to slanger eller tilslutning til adapter
NORRES CONNECT 223 SLEEVE er en fleksibel krympe- og beskyttelsesmuffe fremstillet af slidstærk polyolefin. Den bruges til at forbinde to slanger eller til montering af en slange på en studs eller adapter, hvor der kræves tæt, glat og mekanisk stabil samling. Materialet tilpasser sig automatisk overfladen ved opvarmning og sikrer en sikker og varig tætning uden brug af lim eller klæbemidler.
Egenskaber og opbygning
- Tilpasser sig enhver overflade ved opvarmning (varmekrympe).
- Nem og hurtig montage – kræver kun varmepistol eller varmluft.
- Fremstillet i højtydende polyolefin med god mekanisk styrke.
- Temperaturområde fra –40 °C til +125 °C.
- Overholder RoHS- og REACH-direktiverne.
Anvendelse
Til samling af fleksible industrislanger, vakuum- og udsugningssystemer, samt til forsegling og beskyttelse af slangetilslutninger i laboratorier, rengørings- og procesanlæg. Kan også anvendes som kabel- eller overfladebeskyttelse mod slid og fugt.
Faglig note
Krympeflex-muffer som CONNECT 223 giver en tæt og vibrationsbestandig overgang uden brug af mekaniske spændebånd. Ved ATEX-installationer skal der dog sikres kontinuerlig elektrisk forbindelse mellem komponenterne – derfor anbefales antistatiske koblinger eller separate jordforbindelser, hvis muffer anvendes i eksplosionsfarlige områder.
Anbefalet tilbehør
- CLAMP 208 – mekanisk støtte ved høje undertryk.
- CONNECT 270 / 271 – rustfri koblinger til fødevare- og procesanlæg.
Har du brug for hjælp til korrekt samling?
Kontakt os for rådgivning om valg af CONNECT-muffer, krympeværktøj og kompatible slanger.
FAQ: NORRES CONNECT 223 SLEEVE
Hvad bruges CONNECT 223 SLEEVE til?
Til tæt og fleksibel samling af to slanger eller montering af slange på adapter.
Hvordan monteres muffen?
Skær ønsket længde, placer over samlingen, og varm jævnt op med varmepistol indtil materialet krymper tæt om overfladen.
Hvilket materiale er den fremstillet af?
Polyolefin med høj mekanisk styrke og varmebestandighed.
Kan CONNECT 223 bruges i ATEX-zoner?
Kun hvis der etableres separat potentialudligning, da materialet ikke er elektrisk ledende.
Findes der forskellige længder?
Ja, standardlængder på 70–190 mm samt 1 m rørsektioner til kundetilpasning.
Relaterede links
Tekniske specifikationer – CONNECT 223 SLEEVE
Tabellen viser krympemuffens standarddimensioner og anvendelsesområder. Vælg størrelse efter slangens indvendige diameter og ønsket samlingslængde.
| Krympeområde (mm) | Total længde (mm) | Velegnet til slange I.D. (mm) | Bestillingsnr. |
|---|---|---|---|
| 15–30 | 70 | 15–22 | 223-0038-0000 |
| 22–50 | 80 | 20–40 | 223-0050-0000 |
| 25–63 | 80 | 30–50 | 223-0063-0000 |
| 30–75 | 90 | 40–60 | 223-0075-0000 |
| 35–85 | 100 | 50–70 | 223-0085-0000 |
| 40–95 | 110 | 60–80 | 223-0095-0000 |
| 45–115 | 120 | 80–100 | 223-0115-0000 |
| 50–140 | 150 | 100–130 | 223-0140-0000 |
| 60–160 | 170 | 130–150 | 223-0160-0000 |
| 70–180 | 190 | 150–170 | 223-0180-0000 |
1 m længde – leveres som rør
| Krympeområde (mm) | Længde (mm) | Velegnet til slange I.D. (mm) | Bestillingsnr. |
|---|---|---|---|
| 15–30 | 1000 | 15–22 | 223-0038-9001 |
| 22–50 | 1000 | 20–40 | 223-0050-9001 |
| 25–63 | 1000 | 30–50 | 223-0063-9001 |
| 30–75 | 1000 | 40–60 | 223-0075-9001 |
| 35–85 | 1000 | 50–70 | 223-0085-9001 |
| 40–95 | 1000 | 60–80 | 223-0095-9001 |
| 45–115 | 1000 | 80–100 | 223-0115-9001 |
| 50–140 | 1000 | 100–130 | 223-0140-9001 |
| 60–160 | 1000 | 130–150 | 223-0160-9001 |
| 70–180 | 1000 | 150–170 | 223-0180-9001 |
Alle værdier ved ca. 20 °C. Ret til tekniske ændringer forbeholdes.
