NORRES CONNECT 243
Flangerør til NORRES-slanger – kompatibelt med ventilationssystemer som Jacob-standard

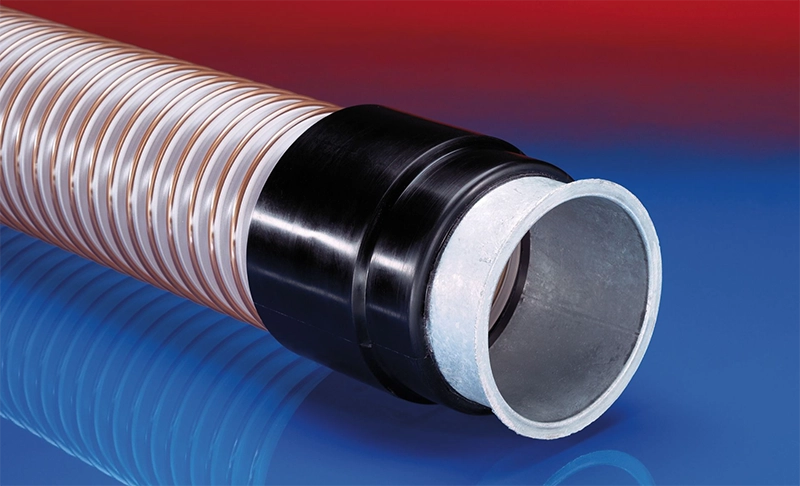

NORRES CONNECT 243 er et galvaniseret flangerør udviklet til sikker og tæt sammenkobling mellem spiralslanger og rørsystemer i ventilation, udsugning og materialetransport. Røret fås både som gevindversion (til genbrug) og som præ-monteret gas- og væsketæt version. Den indvendige væg er udført i slidstærkt ether-polyurethan (Pre-PUR®), som giver høj modstandsdygtighed mod olie, benzin, kemikalier, mikrober og hydrolyse.
Egenskaber og opbygning
- Nem og hurtig montage – kan genbruges i gevindversion.
- Gas- og væsketæt i præ-monteret version.
- Høj slidstyrke samt modstandsdygtighed mod olie, benzin, mikrober og kemikalier.
- Temperaturområde – 40 °C til + 60 °C.
- Væg i premium Pre-PUR® (polyurethan ether), flange i galvaniseret stål eller rustfrit INOX.
- Opfylder RoHS-direktivet og REACH-forordningen.
Anvendelse
Til montering af NORRES-slanger på rørføringer i ventilations- og udsugningssystemer, hvor en hurtig, tæt og robust forbindelse er påkrævet. Velegnet til AIRDUC®, PROTAPE®, CP- og TIMBERDUC®-serier.
Faglig note
Flangerør som CONNECT 243 anvendes, hvor der ønskes mekanisk stabilitet og elektrisk kontinuitet mellem slange og anlæg. Ved ATEX-installationer skal alle komponenter (slange, kobling, rør og flange) indgå i en sammenhængende potentialudligning. Den gevindede version kan genbruges ved service og udskiftning, mens den præ-monterede udgave anvendes, hvor kravene til tæthed er skærpede.
Anbefalet tilbehør
- CLAMP 211 / 212 / 213 – spændebånd til fastgørelse af spiral- og glatslanger.
- CONNECT 270 – 271 – koblinger i rustfrit stål til proces- og fødevareanlæg.
Har du brug for hjælp til korrekt montage?
Kontakt os for rådgivning om valg af flangerør, spændebånd og kompatible slanger til dit NORRES-system.
FAQ: NORRES CONNECT 243
Hvad bruges CONNECT 243 til?
Til forbindelse mellem NORRES-slanger og ventilations- eller transportsystemer baseret på Jacob-standard eller tilsvarende flangerør.
Findes den i rustfri udgave?
Ja, som specialversion i rustfrit stål (INOX).
Kan den bruges i ATEX-områder?
Ja, når den anvendes sammen med antistatiske eller statisk ledende slanger og korrekt potentialudligning.
Hvilke temperaturer tåler den?
Fra –40 °C til +60 °C.
Hvordan vælger jeg den rigtige størrelse?
Vælg efter slangens indvendige diameter (I.D.) og tilsvarende ordrenummer i tabellen nedenfor.
Relaterede links
Tekniske specifikationer – NORRES CONNECT 243
| Slange I.D. (mm) | Gevinddybde (mm) | Total længde (mm) | Vægt (kg/stk) | Version | Bestillingsnr. |
|---|---|---|---|---|---|
| Gevindversion – til slanger 350, 351, 355, 533, 341, 345 | |||||
| 80 | 46 | 136 | 0,38 | Gevind | 243-0080-8500 |
| 100 | 51 | 141 | 0,58 | Gevind | 243-0100-8500 |
| 120 | 58 | 148 | 0,87 | Gevind | 243-0120-8500 |
| 150 | 68 | 158 | 1,10 | Gevind | 243-0150-8500 |
| 200 | 80 | 170 | 1,81 | Gevind | 243-0200-8500 |
| 250 | 90 | 180 | 2,70 | Gevind | 243-0250-8500 |
| 300 | 100 | 190 | 3,34 | Gevind | 243-0300-8500 |
| Gevindversion – til slange 356 | |||||
| 80 | 46 | 136 | 0,38 | Gevind | 243-0080-8501 |
| 100 | 51 | 141 | 0,58 | Gevind | 243-0100-8501 |
| 120 | 58 | 148 | 0,87 | Gevind | 243-0120-8501 |
| 150 | 68 | 158 | 1,10 | Gevind | 243-0150-8501 |
| 200 | 80 | 170 | 1,81 | Gevind | 243-0200-8501 |
| Præ-monteret – gas- og væsketæt | |||||
| 150 | 68 | 158 | 1,10 | Præ-monteret | 243-0150-8551 |
| 200 | 80 | 170 | 1,81 | Præ-monteret | 243-0200-8551 |
Alle værdier ved ca. 20 °C. Ret til tekniske ændringer forbeholdes.
