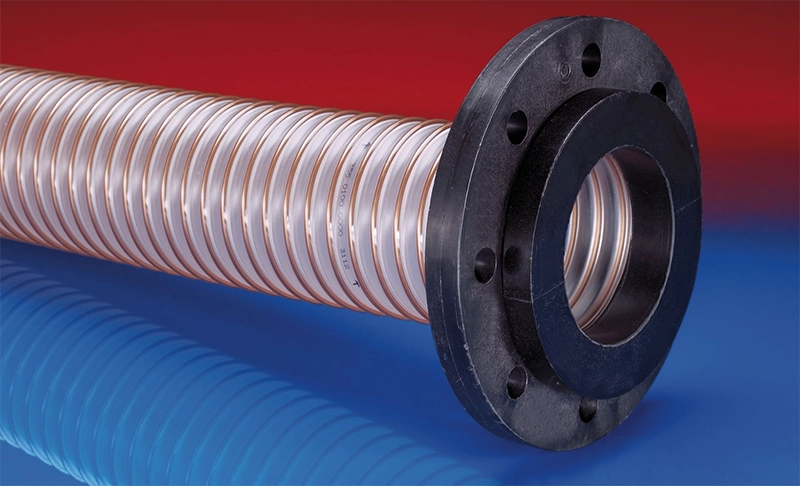

NORRES CONNECT 244
To-delt løsflange med stålkerne – til NORRES-slanger og modflanger iht. DIN 2632/2633
NORRES CONNECT 244 er en robust to-delt løsflange udviklet til montage af spiralslanger på rørsystemer og modflanger iht. DIN 2632/2633 og hulmønster DIN-EN 1092-1. Den kombinerer høj mekanisk styrke med kemikalieresistens og er ideel til udsugning, transport og procesforbindelser i industrien. Fås både som gevindversion (genanvendelig) og som præ-monteret, gas- og væsketæt version.
Egenskaber og opbygning
- Nem og hurtig montage – kan genbruges i gevindversion.
- Gas- og væsketæt i præ-monteret version.
- To-delt konstruktion med løsflange af polypropylen (PP) med indstøbt stålkerne.
- Indvendig væg i højkvalitets ether-polyurethan (Pre-PUR®) med høj slidstyrke.
- Resistent over for olie, benzin, mikrober og kemikalier.
- Temperaturområde –40 °C til +90 °C.
- Overholder RoHS-direktivet og REACH-forordningen.
Anvendelse
CONNECT 244 anvendes i materialetransport, ventilation, vakuum- og procesanlæg, hvor der kræves tæt og solid flangesamling mellem slange og modflange. Kompatibel med DIN-flangesystemer og NORRES-slanger som AIRDUC®, PROTAPE® og CP-serierne.
Faglig note
Ved ATEX-installationer skal flange, slange og kobling indgå i samme potentialudligningssystem. Den stålforstærkede kerne i CONNECT 244 sikrer elektrisk kontinuitet mellem komponenter og gør den egnet til antistatiske og statisk ledende slanger. Vælg altid korrekt flange-diameter og hulmønster i henhold til DIN-EN 1092-1.
Anbefalet tilbehør
- CLAMP 211 / 212 / 213 – spændebånd til fastgørelse af spiral- og glatslanger.
- CONNECT 270 – 271 – koblinger i rustfrit stål til proces- og fødevareanlæg.
Brug for hjælp til korrekt flangeforbindelse?
Kontakt os for rådgivning om valg af flange, spændebånd og kompatible slanger til dit NORRES-system.
FAQ: NORRES CONNECT 244
Hvad bruges CONNECT 244 til?
Til tæt og robust flangeforbindelse mellem slanger og modflanger i ventilations-, proces- og transportsystemer.
Hvad er flange og hulmønster udført efter?
Flangen er udført efter DIN 2632/2633 og hulmønster efter DIN-EN 1092-1.
Kan den bruges i ATEX-områder?
Ja, ved korrekt potentialudligning og brug af antistatiske eller statisk ledende slanger.
Hvilke materialer er brugt?
Løsflange i PP med stålkerne, væg i Pre-PUR® (ether-polyurethan).
Temperaturområde?
Fra –40 °C til +90 °C.
Relaterede links
Tekniske specifikationer – NORRES CONNECT 244
| Flange Ø (mm) | Ydre Ø (mm) | Huller | Total længde (mm) | Vægt (kg/stk) | Slange I.D. (mm) | Version | Bestillingsnr. |
|---|---|---|---|---|---|---|---|
| Gevindversion – til slanger 350, 351, 355, 533, 341, 345 | |||||||
| 51,2 | 125 | 4×18 | 66 | 1,11 | 50 | Gevind | 244-0050-8500 |
| 82,5 | 160 | 8×18 | 76 | 1,74 | 80 | Gevind | 244-0080-8500 |
| 100,8 | 180 | 8×18 | 84 | 2,03 | 100 | Gevind | 244-0100-8500 |
| 126,0 | 210 | 8×18 | 100 | 3,19 | 125 | Gevind | 244-0125-8500 |
| 151,0 | 240 | 8×22 | 114 | 4,32 | 150 | Gevind | 244-0150-8500 |
| 207,3 | 295 | 8×22 | 132 | 6,38 | 200 | Gevind | 244-0200-8500 |
| 254,4 | 350 | 12×22 | 145 | 9,75 | 250 | Gevind | 244-0250-8500 |
| 309,7 | 400 | 12×22 | 155 | 13,04 | 300 | Gevind | 244-0300-8500 |
| Gevindversion – til slange 356 | |||||||
| 51,2 | 125 | 4×18 | 66 | 1,11 | 50 | Gevind | 244-0050-8501 |
| 82,5 | 160 | 8×18 | 76 | 1,74 | 80 | Gevind | 244-0080-8501 |
| 100,8 | 180 | 8×18 | 84 | 2,03 | 100 | Gevind | 244-0100-8501 |
| 126,0 | 210 | 8×18 | 100 | 3,19 | 125 | Gevind | 244-0125-8501 |
| 151,0 | 240 | 8×22 | 114 | 4,32 | 150 | Gevind | 244-0150-8501 |
| 207,3 | 295 | 8×22 | 132 | 6,38 | 200 | Gevind | 244-0200-8501 |
| 254,4 | 350 | 12×22 | 145 | 9,75 | 250 | Gevind | 244-0250-8501 |
| 309,7 | 400 | 12×22 | 155 | 13,04 | 300 | Gevind | 244-0300-8501 |
| Præ-monteret – gas- og væsketæt | |||||||
| 51,2 | 125 | 4×18 | 66 | 1,11 | 50 | Præ-monteret | 244-0050-8551 |
| 82,5 | 160 | 8×18 | 76 | 1,74 | 80 | Præ-monteret | 244-0080-8551 |
| 100,8 | 180 | 8×18 | 84 | 2,03 | 100 | Præ-monteret | 244-0100-8551 |
| 126,0 | 210 | 8×18 | 100 | 3,19 | 125 | Præ-monteret | 244-0125-8551 |
| 151,0 | 240 | 8×22 | 114 | 4,32 | 150 | Præ-monteret | 244-0150-8551 |
| 207,3 | 295 | 8×22 | 132 | 6,38 | 200 | Præ-monteret | 244-0200-8551 |
| 254,4 | 350 | 12×22 | 145 | 9,75 | 250 | Præ-monteret | 244-0250-8551 |
| 309,7 | 400 | 12×22 | 155 | 13,04 | 300 | Præ-monteret | 244-0300-8551 |
Alle værdier ved ca. 20 °C. Ret til tekniske ændringer forbeholdes.
