NORRES CONNECT STORZ DIN ALU 251
Storz kobling i smedet aluminium – DIN-standard til vakuum og procesanlæg

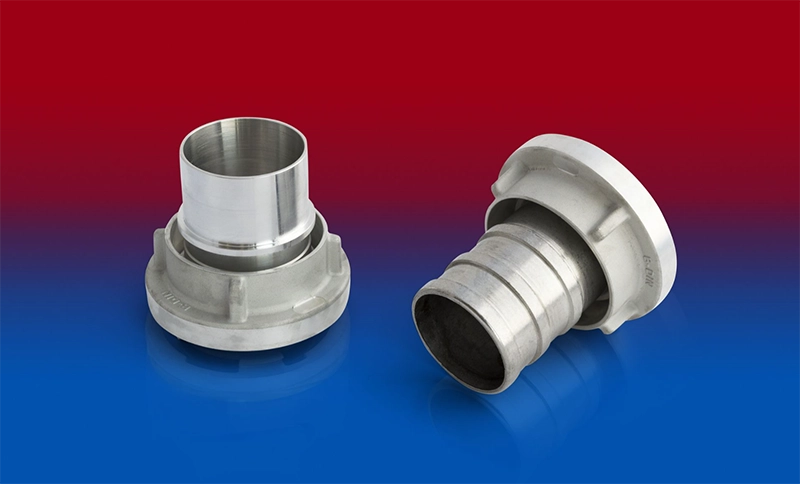

NORRES CONNECT STORZ DIN ALU 251 er en robust suge- og trykkobling i smedet aluminium, udført efter DIN 14321 / 14322 / 14323. Koblingen anvendes i industri- og byggeanlæg, til sænkning af grundvand samt til transport af træpiller i varmesystemer. Leveres med enten korrugeret eller glat studs og kan kombineres med NORRES CLAMP- og CONNECT-systemer for sikker og tæt montage.
Egenskaber og opbygning
- Udført efter DIN 14321 / DIN 14322 / DIN 14323.
- Materiale: smedet aluminium.
- Ikke egnet til eksplosive væsker (Gruppe 1) og ikke omfattet af trykbærende udstyrsdirektivet.
- Overholder REACH-krav (jf. tekniske oplysninger hos producenten).
Anvendelse
Anvendes til vand- og materialetransport i anlæg til grundvandssænkning, spildevand, pumpe- og byggearbejde samt til transport af træpiller i automatiske forsyningssystemer. Kompatibel med CLAMP 211 og CONNECT 229 / 231 systemer.
Faglig note
Storz-koblinger anvendes bredt i både industri og beredskab som hurtigkoblingssystem. Valget mellem korrugeret og glat studs afhænger af slangetype: vælg korrugeret studs til spiralbølgeslanger (montering med spændebånd) og glat studs til sikkerhedsklemmer (CONNECT 231). Sørg for korrekt tætning og låsering for at undgå lækage ved undertryk.
Anbefalet tilbehør
- CLAMP 211
- CONNECT 229 CLAMP ASSEMBLY
- CONNECT 231 SAFETY CLAMP ASSEMBLY
Er du i tvivl om korrekt koblingstype?
Kontakt os for teknisk rådgivning om montage, tætning og kompatibilitet med dine NORRES-slanger og fittings.
FAQ: CONNECT STORZ DIN ALU 251
Hvilket materiale er koblingen fremstillet af?
Koblingen er fremstillet af smedet aluminium iht. DIN 14321 / 14322 / 14323.
Hvad bruges den til?
Til vakuum- og trykforbindelser i bygge-, vand- og transportsystemer, samt til transport af træpiller.
Kan den bruges til eksplosive væsker?
Nej, den må ikke anvendes til væsker i eksplosionsgruppe 1 og er ikke godkendt som trykbærende udstyr.
Hvilke varianter findes der?
Med korrugeret studs til spændebånd (CONNECT 229), glat studs med låsering (CONNECT 231) samt NBR-pakninger som reservedele.
Hvilke tilbehør passer til?
CLAMP 211 samt CONNECT-systemer 229 og 231.
Relaterede links
Tekniske specifikationer – CONNECT STORZ DIN ALU 251
Med korrugeret studs – til spændebånd (CONNECT 229 CLAMP ASSEMBLY)
| Type | Krogafstand (mm) | Vægt (kg/stk) | Passer til slange I.D. (mm) | Bestillingsnr. |
|---|---|---|---|---|
| 52-C | 66 | 0,35 | Ø 50 | 251-0050-8012 |
| 75-B | 89 | 0,66 | Ø 75 | 251-0075-8012 |
| 110-A | 133 | 1,84 | Ø 100 | 251-0100-8012 |
Med glat studs + låsering – til sikkerhedsklemmer (CONNECT 231 SAFETY CLAMP ASSEMBLY)
| Type | Krogafstand (mm) | Vægt (kg/stk) | Passer til slange I.D. (mm) | Bestillingsnr. |
|---|---|---|---|---|
| 52-C | 66 | 0,35 | Ø 50 | 251-0050-8022 |
| 75-B | 89 | 0,66 | Ø 75 | 251-0075-8022 |
| 110-A | 133 | 1,84 | Ø 100 | 251-0100-8022 |
Reservedele – NBR-pakning, sort
| Type | Krogafstand (mm) | Vægt (kg/stk) | Bestillingsnr. |
|---|---|---|---|
| 52-C | 66 | 0,02 | 251-0052-8068 |
| 75-B | 89 | 0,03 | 251-0075-8068 |
| 110-A | 133 | 0,05 | 251-0110-8068 |
Alle værdier fastlagt ved ca. 20 °C. Ret til tekniske ændringer forbeholdes.
